Хроматографы газовые промышленные SPGC 5000
| Номер в ГРСИ РФ: | 98307-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ |
Хроматографы газовые промышленные SPGC 5000 (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных технологических средах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98307-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 17.04.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Хроматографы газовые промышленные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | SPGC 5000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 51391410-30aa-e6b6-dd20-2ca38c3e7dc4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ, High-tech Industrial Park, Baiyin District, Baiyin City (East of Zhisan Road, High-tech Zone)
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1731-205-2025 ГСИ. Хроматографы газовые промышленные SPGC 5000. Методика поверки
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98307-26: Описание типа
2026-98307-26.pdf
|
Скачать | 123.7 КБ | |
|
98307-26: Методика поверки
РТ-МП-1731-205-2025
2026-mp98307-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Хроматографы газовые промышленные SPGC 5000 (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных технологических средах.
Описание
Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы детекторами: по теплопроводности (одноканальным sTCD и многоканальным mTCD), пламенноионизационным (FID), пламенно-фотометрическим (FPD).
Хроматограф состоит из аналитических блоков (от 1 -го до 4-х) и контроллера, управляющего этими блоками.
Аналитический блок представляет собой термостат с размещенными в нем колонками (капиллярными или насадочными), переключающими кранами, детекторами и дозатором газовых или жидких проб.
Хроматографы могут комплектоваться двумя термостатами SPGC-5000B и SPGC-5000C. Термостат SPGC-5000B применяют для простых аналитических задач с использованием одного детектора и до трех переключающих кранов. Термостат SPGC-5000C обеспечивает выполнение более сложных аналитических задач, требующих применения двух детекторов и до шести переключающих кранов. Обе модели термостата поддерживают температуру в диапазоне от 30 °С (температура окружающей среды) до 180 °С.
Контроллер SPGC-5000A управляет работой прибора, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, градуировку прибора, обработку первичных данных и вывод на дисплей результатов измерений. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревоги, предупреждения), выводится информация о состоянии термостата, уровне концентрации и др. Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере. Предусмотрена передача информации об анализах и состоянии прибора по волоконно-оптическому кабелю на удаленный компьютер по сети Ethernet. К контроллеру SPGC-5000A подключают одновременно до двух термостатов SPGC-5000С и до четырех SPGC-5000B.
Хроматографы могут быть закреплены на стене или на монтажных кронштейнах.
Хроматографы выпускаются во взрывозащищенном исполнении.
Количество и тип детекторов определяются при заказе.
Серийный номер и маркировка взрывозащиты наносятся на табличку (шильд), расположенную на боковой панели контроллера SPGC-5000A, а также на переднюю панель термостатов SPGC-5OOOB и SPGC-5OOOC методом лазерной печати. Формат серийного номера - буквенно-цифровой. Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контроллера SPGC-5000A. Сведения о серийных номерах термостатов SPGC-5000B и SPGC-5000C, входящих в состав средства измерений, указываются в паспорте.
Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.
Общий вид хроматографов представлен на рисунке 1.
Место размещения таблички (шильда)

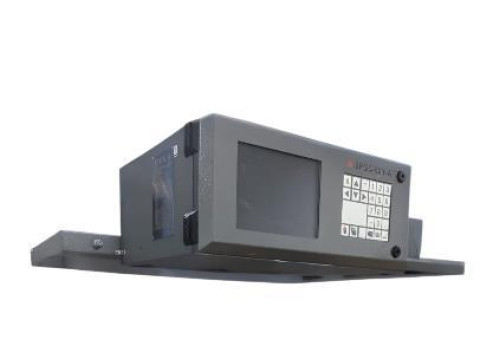

Контроллер SPGC-5000A
Место размещения таблички (шильда)
Термостат SPGC-5000B
Рисунок 1 - Общий вид хроматографов газовых промышленных SPGC 5000
Место размещения таблички (шильда)
Термостат SPGC-5000C
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
V4.2.2.X* |
|
* «Х» принимает любые цифровые значения | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: - sTCD, В |
1<0-4 |
|
- mTCD, В |
1<0-4 |
|
- FID, В |
1<0-4 |
|
- FPD, В |
1<0-4 |
|
Предел детектирования, не более: - sTCD, mTCD по пропану (СзН«), г/см3 |
Г10-8 |
|
- mTCD по этилену (С2Н4), г/см3 |
Г10-8 |
|
- FID по пропану (С3Н8), г/с |
Ы0-12 |
|
- FID по этилену (С2Н4), г/с |
240-12 |
|
- FPD по сероводороду (H2S), гБ/с |
240-12 |
|
Предел допускаемого относительного среднеквадратического отклонения (СКО) выходного сигнала (площади пика), %: - sTCD, mTCD по пропану (С3Н8) |
1 |
|
- mTCD по этилену (С2Н4) |
1 |
|
- FID по пропану (С3Н8) |
1 |
|
- FID по этилену (С2Н4) |
1 |
|
- FPD по сероводороду (H2S) |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 48 часов непрерывной работы, % |
± 3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Потребляемая мощность, Вт, не более |
1600 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: SPGC-5000A | |
|
- ширина |
600 |
|
- глубина |
420 |
|
- высота |
260 |
|
SPGC-5000B - ширина |
600 |
|
- глубина |
420 |
|
- высота |
610 |
|
SPGC-5000C - ширина |
600 |
|
- глубина |
420 |
|
- высота |
920 |
|
Масса, кг, не более: SPGC-5000A |
26 |
|
SPGC-5000B |
75 |
|
SPGC-5000C |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
|
- относительная влажность (без конденсации), %, не более |
90 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP54 |
|
Маркировка взрывозащиты SPGC-5000A |
1Ex ib pyb IIB+H2 T4 Gb X |
|
SPGC-5000B |
1Ex db eb pyb IIB+H2 |
|
T4...T2 Gb X | |
|
SPGC-5000C |
1Ex db eb pyb IIB+H2 |
|
T4...T2 Gb X | |
|
Выходные сигналы |
4-20mA/Modbus TCP |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
30000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный |
SPGC 5000 |
1 шт. |
|
Контроллер |
SPGC-5000A |
по заказу |
|
Термостаты |
SPGC-5000B SPGC-5000C |
по заказу по заказу |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Детекторы: по теплопроводности пламенно-ионизационный пламенно-фотометрический |
sTCD, mTCD FID FPD |
по заказу по заказу по заказу |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации. Хроматографы газовые промышленные SPGC 5000 |
- |
1 экз. |
Сведения о методах измерений
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта № 2315 от 31.12.2020 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»;
Стандарт предприятия Lanzhou Shihua Analytical Technology Co., Ltd, Китай.
