Преобразователи измерительные НПТ-2Ц
| Номер в ГРСИ РФ: | 98313-26 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Автоматика", г.Владимир |
Преобразователи измерительные НПТ-2Ц (далее по тексту - преобразователи) предназначены для измерений термоэлектродвижущей силы от термоэлектрических преобразователей (ТП) и электрического сопротивления постоянного тока от термопреобразователей сопротивления (ТС) и преобразования в унифицированный сигнал силы постоянного электрического тока от 4 до 20 мА.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98313-26 | |||||||||
| Действует | по 17.04.2031 | |||||||||
| Наименование | Преобразователи измерительные | |||||||||
| Модель | НПТ-2Ц | |||||||||
| Модификации |
НПТ-2Ц . Х1 . Х2, где: НПТ-2Ц - обозначение типа преобразователей Х1 - конструктивное исполнение Х2 - направление поставки (назначение) На испытания представлены: НПТ-2Ц.Д.АС |
|||||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 091ae3ff-c641-92be-dbcd-94b8672da226 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ЗАО «НПП «Автоматика», РОССИЯ, 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 77, к. 5
Поверка
| Методика поверки / информация о поверке |
МП-927-2025 ГСИ. Преобразователи измерительные НПТ-2Ц. Методика поверки
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98313-26: Описание типа
2026-98313-26.pdf
|
Скачать | 144.2 КБ | |
|
98313-26: Методика поверки
МП-927-2025
2026-mp98313-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Преобразователи измерительные НПТ-2Ц (далее по тексту - преобразователи) предназначены для измерений термоэлектродвижущей силы от термоэлектрических преобразователей (ТП) и электрического сопротивления постоянного тока от термопреобразователей сопротивления (ТС) и преобразования в унифицированный сигнал силы постоянного электрического тока от 4 до 20 мА.
Описание
Принцип работы преобразователей основан на измерениях термоэлектродвижущей силы от ТП и электрического сопротивления от ТС посредством АЦП и преобразования в унифицированный сигнал силы постоянного электрического тока от 4 до 20 мА.
Линейная зависимость силы постоянного электрического тока от эквивалентной температуры обеспечивается при использовании номинальных статистических характеристик (НСХ) ТС по ГОСТ 6651-2009 и ТП по ГОСТ Р 8.585-2001.
Преобразователи являются микропроцессорными и переконфигурируемыми. Для настройки (перенастройки) преобразователей используется пульт программирования ПП-2.
Преобразователи выполнены в виде печатной платы, установленной в корпус, с расположенными на ней:
- клеммами для подключения источника питания;
- клеммами для подключения первичного преобразователя;
- разъемом для подключения пульта программирования ПП-2.
Преобразователи имеют модификации, отличающиеся типом корпуса и направлением поставки согласно условному обозначению преобразователей:
НПТ-2Ц . Х1 . Х2
Обозначение типа преобразователей_______________________________________
Конструктивное исполнение:
Д - корпус для настенного монтажа;
Р - корпус для монтажа на DIN-рейку____________________________________________
Направление поставки (назначение):
АС - для поставок на объектах использования атомной энергии (ОИАЭ); отсутствует - для всех остальных поставок.
Заводской номер, в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на идентификационную наклейку, расположенную на корпусе преобразователей.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование не предусмотрено.
Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Место нанесения знака
утверждения типа
заводского номера
Место нанесения

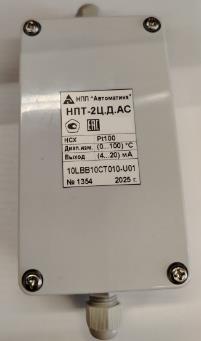

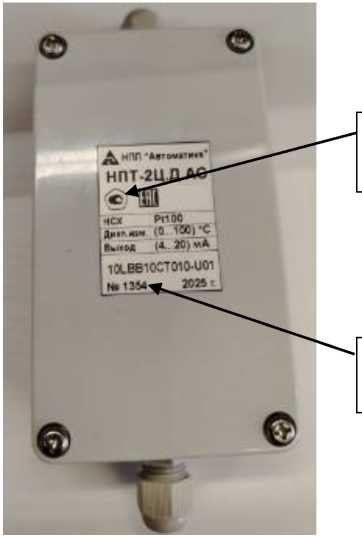

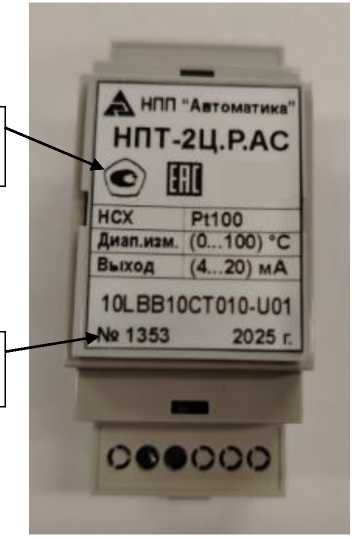

Рисунок 1 - Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа

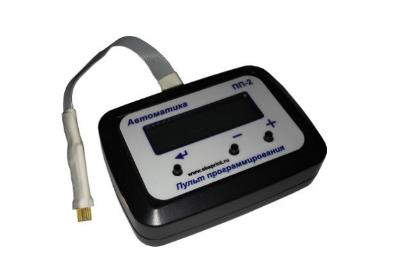

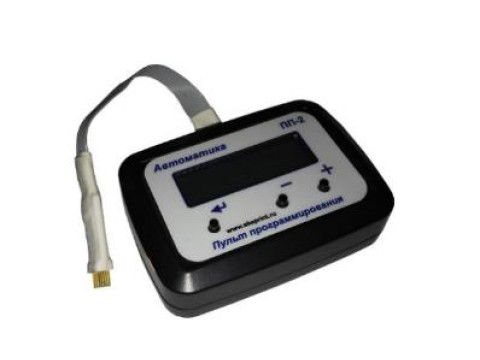

Рисунок 2 - Пульт программирования ПП-2
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей является встроенным и устанавливается в энергонезависимую память преобразователей на заводе-изготовителе. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию. ПО не может быть прочитано, модифицировано или изменено и загружено в преобразователь через какой-либо интерфейс потребителем.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Идентификационные данные ПО - недоступны.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип НСХ ТС/ТП, диапазоны преобразования |
в таблице 2 и 3 |
|
Унифицированный выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразования,% |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающей среды в пределах условий эксплуатации на каждые 10 °C, % |
±0,2 |
|
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
Примечания: 1 Нормирующим значением для приведенной погрешности преобразования является разность между максимальным и минимальным значениями диапазона преобразования (ширина диапазона преобразования); 2 Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов ТП: ±0,5 C. | |
Таблица 2 - Метрологические характеристики преобразователей при измерении сопротивления от ТС в эквиваленте температуры по ГОСТ 6651-2009
|
Обозначение типа ТС и температурный коэффициент ТС (а) |
Диапазон установки номинального сопротивления ТС (Ro), Ом |
Максимальный диапазон преобразования, °С |
Минимальная ширина диапазона преобразования, °С |
|
Pt (а = 0,00385 °C4) |
от 40 до 1500 |
от -200 до +850 |
100 |
|
П (а = 0,00391 °C-1) |
от -200 до +850 | ||
|
М (а = 0,00426 °C-1) |
от -50 до + 200 | ||
|
М (а = 0,00428 °C-1) |
от -180 до +200 | ||
|
Н (а = 0,00617 °C1) |
от -60 до +180 |
Таблица 3 - Метрологические характеристики преобразователей при измерении
термоэлектродвижущей силы от ТП в эквиваленте температуры по ГОСТ Р 8.585-2001
|
Обозначение типа ТП |
Максимальный диапазон преобразования, °С |
Минимальная ширина диапазона преобразования, °С |
|
A-1 (ТВР) |
от 0 до +2500 |
200 |
|
A-2 (ТВР) |
от 0 до +1800 | |
|
A-3 (ТВР) |
от 0 до +1800 | |
|
В (ТПР) |
от 600 до +1800 | |
|
Е (ТХКн) |
от -200 до +1000 | |
|
J (ТЖК) |
от -180 до +1200 | |
|
K (ТХА) |
от -250 до +1372 | |
|
L (ТХК) |
от -200 до +800 | |
|
M (ТМК) |
от -200 до +100 | |
|
N (ТНН) |
от -250 до +1300 | |
|
S (ТПП) |
от -50 до +1768 | |
|
R (ТПП) |
от -50 до +1768 | |
|
T (тмк) |
от -200 до +400 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 15 до 42 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Схема подключения сопротивления (ТС) |
2-, 3-, 4-проводная |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более - для конструктивного исполнения Д - для конструктивного исполнения Р |
157x65x40 96x57,5x36,3 |
|
Масса, кг, не более - для конструктивного исполнения Д - для конструктивного исполнения Р |
0,175 0,075 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более - для конструктивного исполнения Д - для конструктивного исполнения Р - атмосферное давление, кПа |
от -40 до +70 95 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
64000 |
Знак утверждения типа
наносится типографским способом на идентификационную наклейку и на титульные листы паспорта и руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт.\экз. |
|
Преобразователь измерительный |
в соответствии с модификацией |
1 |
|
Пульт программирования |
ПП-2 |
1 |
|
Паспорт |
АВДП 405511.001ПС |
1 |
|
Руководство по эксплуатации |
АВДП.405511.001РЭ |
1 |
|
Методика поверки |
_ |
1 |
|
Примечание - Допускается прилагать один экземпляр РЭ, МП и один пульт программирования ПП-2 на партию до 10 преобразователей, поставляемых в один адрес. | ||
Сведения о методах измерений
приведены в разделе 7 «Устройство и работа преобразователей» руководства по эксплуатации АВДП.405511.001РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
АВДП.405511.001ТУ «Преобразователи измерительные НПТ-2Ц. Технические условия».
