Профилемеры многоканальные с навигационной системой
| Номер в ГРСИ РФ: | 98315-26 |
|---|---|
| Производитель / заявитель: | АО "Транснефть - Диаскан", г.Луховицы |
Профилемеры многоканальные с навигационной системой (далее - профилемеры) предназначены для измерений глубины дефекта геометрии трубы, выступающего внутрь, и координаты дефекта вдоль оси трубы при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов, перекачивающих нефть, нефтепродукты, неагрессивные жидкости и газ.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98315-26 | ||||||||||||
| Наименование | Профилемеры многоканальные с навигационной системой | ||||||||||||
| Модификации |
10-ПРН.02-00.000 14-ПРН.01-00.000 16-ПРН.02-00.000 |
||||||||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f6226096-dd59-480a-b99a-c293db035141 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО «Транснефть – Диаскан», РОССИЯ, 140501, Московская область, г. Луховицы, ул. Куйбышева, д. 7
Поверка
| Методика поверки / информация о поверке |
РТ-МП-756-445-2025 ГСИ. Профилемеры многоканальные с навигационной системой. Методика поверки
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98315-26: Описание типа
2026-98315-26.pdf
|
Скачать | 195.1 КБ | |
|
98315-26: Методика поверки
РТ-МП-756-445-2025
2026-mp98315-26.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Профилемеры многоканальные с навигационной системой (далее - профилемеры) предназначены для измерений глубины дефекта геометрии трубы, выступающего внутрь, и координаты дефекта вдоль оси трубы при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов, перекачивающих нефть, нефтепродукты, неагрессивные жидкости и газ.
Описание
К настоящему типу средств измерений относятся профилемеры следующих исполнений 10-ПРН.02-00.000 зав. № 305001, 14-ПРН.01-00.000 зав. № 2122790, 16-ПРН.02-00.000 зав. № 207757, которые отличаются метрологическими характеристиками, типоразмерами, наличием дополнительного не метрологического оборудования и количеством секций.
Принцип действия профилемеров основан на определении угла отклонения измерительных рычагов, имеющих непосредственный контакт с внутренней стенкой трубопровода, через металлические накладки с износостойким покрытием. Накладки обеспечивают полный охват по окружности внутренней поверхности трубы. При проходе накладки с бездефектного участка трубы на дефект происходит отклонение рычага, которое регистрируется профилемерами и в дальнейшем интерпретируется как геометрическая величина и координата начала дефекта вдоль оси трубы, а при проходе накладки с дефекта на бездефектный участок трубы рычаг возвращается в исходное положение, которое регистрируется профилемерами и в дальнейшем интерпретируется как координата конца дефекта посредством программного обеспечения. Отсчет координат дефекта вдоль оси трубы осуществляется от ближайшего к дефекту поперечного сварного шва. Каждый из измерительных рычагов соединен со своим датчиком углового перемещения, и поэтому регистрация геометрических дефектов трубопровода является многоканальной, по одному каналу на каждый рычаг.
Конструктивно профилемер исполнения 10-ПРН.02-00.000 состоит из секции трансмиттерной, секции навигационной, секции батарейной и измерительной системы, в которую входят секция измерительная и секция одометрическая. Несущими элементами трансмиттерной, навигационной и батарейной секций являются герметичные капсулы с установленными в них электронной аппаратурой и батареями питания (в измерительной секции установлен контроллер в герметичном корпусе). Секции механически связаны между собой карданными соединениями. Полиуретановые эластичные манжеты плотно прижимаются к внутренней поверхности трубопровода и обеспечивают перемещение профилемера в потоке транспортируемой жидкости. На измерительной секции крепится блок измерительный, два пояса подпружиненных рычагов которого являются регистраторами поперечного сечения измерительной системы профилемера. Одометры, установленные на подпружиненных рычагах, служат для измерения пройденного профилемером расстояния.
Конструктивно профилемеры исполнений 14-ПРН.01-00.000 и 16-ПРН.02-00.000 выполнены в двухсекционном варианте. В их состав входят секция батарейная и секция измерительная, которые имеют в своем составе герметичные оболочки с установленной в них электронной аппаратурой. Секции механически связаны карданным соединением. Секция измерительная предназначена для записи навигационных и профилеметрических данных, навигационной и служебной информации при пропуске профилемера. В состав измерительной секции входят измерительный блок, два пояса подпружиненных рычагов, служащих для сбора информации о поперечных сварных швах, геометрических дефектах соединительных и конструктивных деталях трубопровода. Ряды измерительных рычагов переднего и заднего пояса сдвинуты друг относительно друга для обеспечения полного охвата накладками внутренней поверхности трубы при проведении внутритрубного диагностирования. На батарейной секции установлены полиуретановые манжеты, предназначенные для центрирования и приведения в движение профилемера в трубопроводе потоком перекачиваемого продукта. Для измерения пройденного профилемером расстояния в задней части батарейной секции установлены одометры.
Профилемеры выполнены в следующих типоразмерах:
Таблица 1 - Типоразмеры профилемеров многоканальных с навигационной системой
|
Обозначение исполнения |
Заводской номер |
Типоразмер (диаметр) | |
|
мм |
дюйм | ||
|
10-ПРН.02-00.000 |
305001 |
273 |
10 |
|
323,9 |
12 API | ||
|
325 |
12 | ||
|
355,6 |
14 API | ||
|
14-ПРН.01-00.000 |
2122790 |
377 |
14 |
|
406 |
16 API | ||
|
16-ПРН.О2-00.000 |
207757 |
426 |
16 |
|
457,2 |
18 API | ||
|
508 |
20 API | ||
|
530 |
20 | ||
Пломбирование профилемеров не предусмотрено.
На профилемерах заводской номер нанесен гравировкой и ударным способом в виде цифрового обозначения на табличке, закрепленной на корпусе профилемера.
Нанесение знака поверки на профилемеры не предусмотрено.
Фотографии общего вида профилемеров приведены на рисунках 1 - 3.

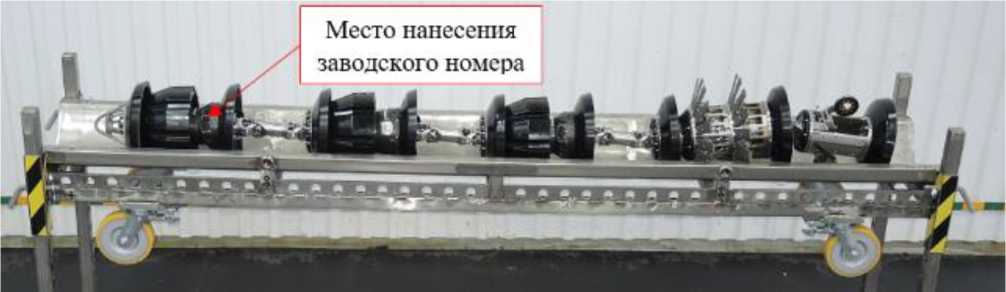

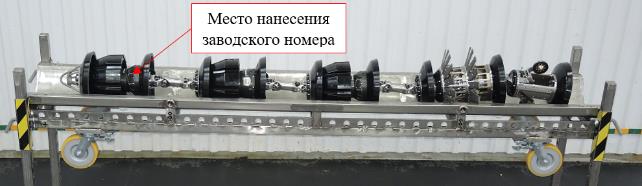

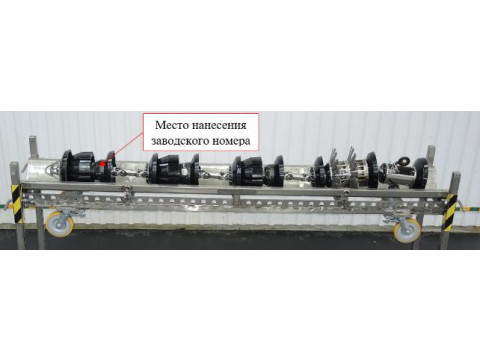

Рисунок 1 - Общий вид профилемера многоканального с навигационной системой
10-ПРН.02-00.000

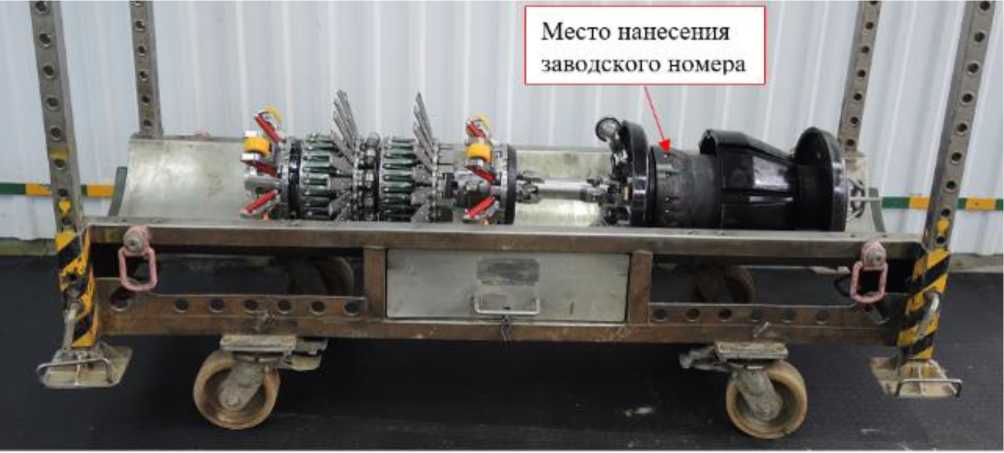

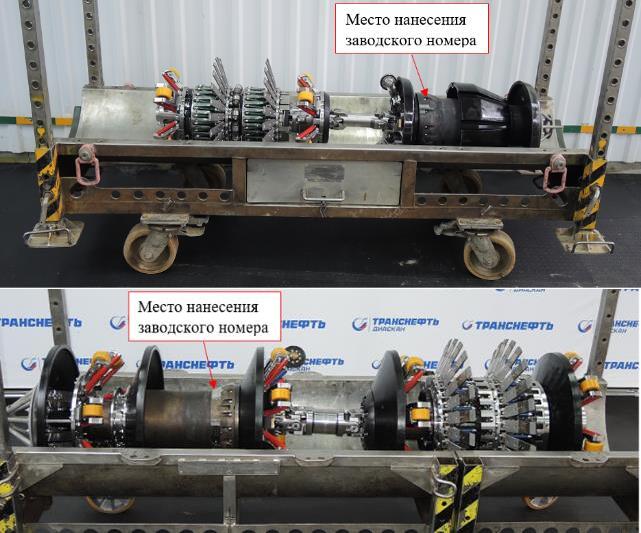

Рисунок 2 - Общий вид профилемера многоканального с навигационной системой
14-ПРН.01-00.000

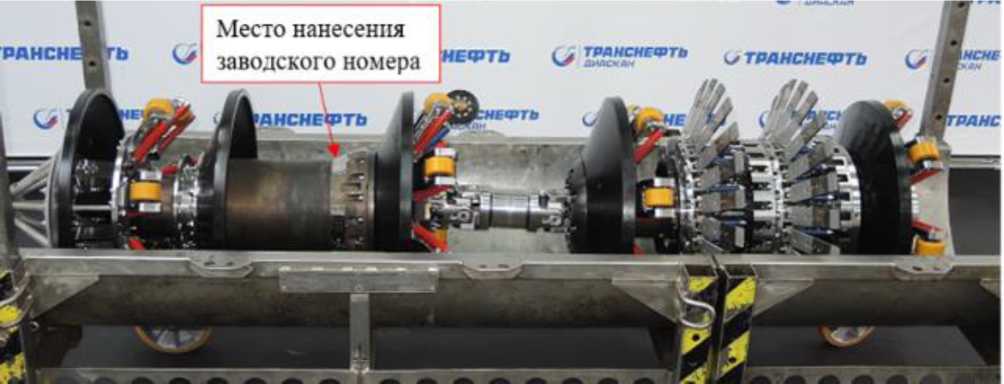

Рисунок 3 - Общий вид профилемера многоканального с навигационной системой
16-ПРН.02-00.000
Программное обеспечение
Внешнее программное обеспечение (ПО), входящее в состав профилемеров, служит для подготовки и настройки перед проведением внутритрубного диагностирования, проведения предварительного экспресс-анализа записанной информации.
Встроенное программное обеспечение предназначено для обработки полученной информации. Метрологически значимая часть ПО записана в энергонезависимую память профилемеров и защищена кодом производителя. При работе пользователь не имеет возможности вносить изменения в результаты измерений.
Уровень защиты встроенного программного обеспечения «высокий», внешнего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
10-ПРН.02-00.000 |
14-ПРН.01-00.000 |
16-ПРН.02-00.000 | |
|
Идентификационное наименование ПО |
Терминал ОПТ |
Терминал внутритрубного дефектоскопа универсальный | |
|
Номер версии (идентификационный номер) ПО, не ниже |
22.0529.34 |
22.0592.26 | |
|
Цифровой идентификатор ПО |
недоступно пользователю | ||
Технические характеристики
аблица 3 - Метрологические характеристики
|
Обозначение исполнения |
Типоразмер (диаметр) |
Наименование характеристики | ||
|
мм |
дюйм |
Диапазон измерений глубины дефекта выступающего внутрь, мм |
Диапазон измерений координат дефекта (вдоль оси трубы), мм | |
|
10-ПРН.02-00.000 |
273 |
10 |
от 4 до 40 |
от 278 до 18000 |
|
323,9 |
12 API |
от 4 до 48 | ||
|
325 |
12 | |||
|
355,6 |
14 API |
от 4 до 53 | ||
|
14-ПРН.01-00.000 |
377 |
14 |
от 4 до 56 |
от 216 до 18000 |
|
406 |
16 API |
от 4 до 60 | ||
|
16-ПРН.02-00.000 |
426 |
16 |
от 4 до 63 |
от 278 до 18000 |
|
457,2 |
18 API |
от 4 до 68 | ||
|
508 |
20 API |
от 4 до 76 | ||
|
530 |
20 |
от 4 до 79 | ||
|
Пределы допускаемой абсолютной погрешности измерений глубины дефекта выступающего внутрь, мм |
±2 | |||
|
Пределы допускаемой относительной погрешности измерений координат дефекта (вдоль оси трубы), % |
±0,5 | |||
аблица 4 - Технические характеристики профилемера исполнения 10-ПРН.02-00.000
|
Наименование характеристики |
Значение для типоразмера | ||||
|
10" |
12" API |
12" |
14" API | ||
|
Наружный диаметр обследуемого трубопровода Du, мм |
273 |
323,9 |
325 |
355,6 | |
|
Рабочая среда эксплуатации |
Нефть, нефтепродукты, неагрессивные жидкости и газ | ||||
|
Температура среды эксплуатации, °С |
от -15 до +60 | ||||
|
Температура хранения, °С |
от 0 до +35 | ||||
|
Температура транспортирования, °С |
от -40 до +50 | ||||
|
Длина профилемера, мм, не более |
2835 |
2930 |
3050 | ||
|
Масса профилемера, включая батареи питания и транспортировочно-запасовочное устройство (ТЗУ), кг, не более |
390 |
410 |
426 | ||
|
Маркировка взрывозащиты |
0Ex db sa[ia] IIB T5 Ga X | ||||
аблица 5 - Технические характеристики профилемера исполнения 14-ПРН.01-00.000
|
Наименование характеристики |
Значение для типоразмера | |
|
14" |
16" API | |
|
Наружный диаметр обследуемого трубопровода Du, мм |
377 |
406 |
|
Рабочая среда эксплуатации |
Нефть, нефтепродукты, неагрессивные жидкости и газ | |
|
Температура среды эксплуатации, °С |
от -15 до +60 | |
|
Температура хранения, °С |
от 0 до +35 | |
|
Температура транспортирования, °С |
от -40 до +50 | |
|
Длина профилемера, мм, не более |
1675 |
1688 |
|
Масса профилемера, включая батареи питания и транспортировочно-запасовочное устройство (ТЗУ), кг, не более |
405 |
416 |
|
Маркировка взрывозащиты |
0Ex db sa[ia] IIB T5 Ga X | |
аблица 6 - Технические характеристики профилемера исполнения 16-ПРН.02-00.000
|
Наименование характеристики |
Значение для типоразмера | ||||
|
16" |
18" AP I |
20" API |
20" | ||
|
Наружный диаметр обследуемого трубопровода Du, мм |
426 |
457,2 |
508,0 |
530 | |
|
Рабочая среда эксплуатации |
Нефть, нефтепродукты, неагрессивные жидкости и неагрессивный газ | ||||
|
Температура среды эксплуатации, °С |
от -15 до +60 | ||||
|
Температура хранения, °С |
от 0 до +35 | ||||
|
Температура транспортирования, °С |
от -40 до +50 | ||||
|
Длина профилемера, мм, не более |
1875 |
1939 |
2048 | ||
|
Масса профилемера, включая батареи питания и транспортировочно-запасовочное устройство (ТЗУ), кг, не более |
469 |
484 |
506 |
512 | |
|
Маркировка взрывозащиты |
0Ex db sa[ia] IIB T5 Ga X | ||||
аблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы профилемеров, лет, не менее |
6 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в правом верхнем углу методом печати.
Комплектность
Таблица 8 - Комплектность исполнения 10-ПРН.02-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
10-ПРН.02-00.000 |
1 шт. |
|
Комплект сменных частей типоразмера 325 мм |
10-ПРН.02-12.000 |
1 компл. |
|
Комплект сменных частей типоразмера 355,6 мм |
10-ПРН.02-13.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
10-ПРН.02-28.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
10-ПРН.02-14.000 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
10-ПРН.02-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
10-ПРН.02-18.000 |
1 компл. |
|
Комплект калибровочный для типоразмера 10" |
10-ПРН.02-31.000 |
1 компл. |
|
Комплект калибровочный для типоразмеров 12",14"API |
12-ПРН.02-31.100 |
1 компл |
|
Комплект терминала |
10-ПРН.02-60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
Таблица 9 - Комплектность исполнения 14-ПРН.01-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
14-ПРН.01-00.000 |
1 шт. |
|
Комплект сменных частей секции батарейной типоразмера 406 мм (16" API) |
14-ПРН.01-11.100 |
1 компл. |
|
Комплект сменных частей секции измерительной типоразмера 406 мм (16" API) |
14-ПРН.01-11.200 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
14-ПРН.00-29.000 |
1 компл. |
|
Комплект вспомогательного оборудования |
14-ПРН.01 -14.000 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
14-ПРН.01-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
14-ПРН.01-18.000 |
1 компл. |
|
Комплект калибровочный |
14-ПРН.01 -31.000 |
1 компл. |
|
Комплект терминала |
14-ПРН.01 -60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
аблица 10 - Комплектность исполнения 16-ПРН.02-00.000
|
Наименование |
Обозначение |
Количество |
|
Профилемер многоканальный с навигационной системой |
16-ПРН.02-00.000 |
1 шт. |
|
Комплект сменных частей типоразмера 457,2 мм (18" API) |
16-ПРН.02-11.000 |
1 компл. |
|
Комплект сменных частей типоразмера 508 мм (20"API) |
16-ПРН.02-12.000 |
1 компл. |
|
Комплект сменных частей типоразмера 530 мм |
16-ПРН.02-13.000 |
1 компл. |
|
Транспортировочно - запасовочное устройство |
16-ПРН.01-28.000 |
1 компл. |
Продолжение таблицы 10
|
Наименование |
Обозначение |
Количество |
|
Комплект вспомогательного оборудования |
16-ПРН.02-14.000 |
1 шт. |
|
Блок сопряжения |
8-ДМК.0259.510 |
1 шт. |
|
Программа интерпретации данных |
RU.18024722.00050 |
1 шт. |
|
Комплект запасных частей |
16-ПРН.02-17.000 |
1 компл. |
|
Комплект инструмента и принадлежностей |
16-ПРН.02-18.000 |
1 компл. |
|
Комплект калибровочный |
16-ПРН.02-31.000 |
1 компл. |
|
Комплект терминала |
16-КМП.01-60.000 |
1 компл. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководств по эксплуатации 10-ПРН.02-00.000 РЭ «Профилемер многоканальный с навигационной системой 10-ПРН.02-00.000», 14-ПРН.01-00.000 РЭ «Профилемер многоканальный с навигационной системой 14-ПРН.01-00.000», 16-ПРН.02-00.000 РЭ «Профилемер многоканальный с навигационной системой 16-ПРН.02-00.000».
Нормативные документы
ТУ 4834-095-18024722-2013 «Профилемеры многоканальные типа ПРН. Технические условия».
