Преобразователи измерительные многофункциональные ИСТОК-ТМ3
| Номер в ГРСИ РФ: | 98317-26 |
|---|---|
| Производитель / заявитель: | Белорусский государственный университет информатики и радиоэлектроники, Беларусь |
Преобразователи измерительные многофункциональные ИСТОК-ТМЗ (далее -преобразователи) предназначены для измерений электрических сигналов от датчиков потока (далее - ДП или расходомер), датчиков давления (далее - ДД), датчиков температуры (далее - ДТ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 98317-26 |
| Действует | с 23.04.2026 по 09.12.2030 |
| Наименование | Преобразователи измерительные многофункциональные |
| Модель | ИСТОК-ТМ3 |
| Приказы |
№800 от
23.04.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 3f94440c-f362-bc54-850d-2a5f9fd61c7b |
Производитель / Заявитель
Республиканское инновационное унитарное предприятие «Научно-технологический парк БГУИР» (Государственное предприятие «Научно-технологический парк БГУИР»), БЕЛАРУСЬ, 220037, г. Минск, ул. Козлова, д. 28, ком. 508
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4452-2025 Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМ3. Методика поверки.
(с 23.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (РУП «БелГИМ»)
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
98317-26: Описание типа
2026-98317-26.pdf
|
Скачать | 4 MБ | |
|
98317-26: Методика поверки
МРБ МП.4452-2025
2026-mp98317-26.pdf
|
Скачать | 6.2 MБ | |
|
Свидетельство (сертификат)
2026-cr98317-26.pdf
|
Скачать | 441.3 КБ |
Описание типа
Назначение
Преобразователи измерительные многофункциональные ИСТОК-ТМЗ (далее -преобразователи) предназначены для измерений электрических сигналов от датчиков потока (далее - ДП или расходомер), датчиков давления (далее - ДД), датчиков температуры (далее - ДТ).
Область применения - промышленность, энергетика и другие области хозяйственной деятельности.
Описание
Преобразователи обеспечивают:
преобразование измеренных значений электрических сигналов от ДП, ДД, ДТ и цифровых значений сигналов от удаленных ДП, ДД, ДТ в математические эквиваленты физических параметров измеряемой среды и их программную обработку;
вычисление тепловой энергии и количества теплоносителя (воды, пара), вычисление расхода природного и других газов, приведенных к стандартным условиям, вычисление расхода электропроводящих жидкостей, пульп и суспензий на основе математических эквивалентов физических параметров измеряемых сред, а также обработку, регистрацию, накопление, хранение, отображение и передачу информации о параметрах измеряемой среды по интерфейсным линиям связи;
получение по интерфейсу RS-485 цифровых значений именованных параметров измеряемой среды от ИСТОК-ТМ и ИСТОК-ТМЗ.
На лицевой панели преобразователей размещены ЖКИ-индикатор, шестикнопочная кнопочная клавиатура, элементы световой индикации: «Сеть» и «Нештатная ситуация».
Для обмена данными в преобразователях применяются интерфейсы RS-232, RS-485;
Преобразователи обеспечивают подключение:
до восьми датчиков силы постоянного тока;
до трех датчиков сопротивления постоянному току;
до двух частотно-импульсных сигналов.
Дата изготовления указана на маркировочной табличке преобразователей.
В преобразователях применяется программное обеспечение (далее - ПО) для преобразования измерительной информации, управления работой ЖКИ-индикатора, управления интерфейсными функциями, настройки и параметризации преобразователей.

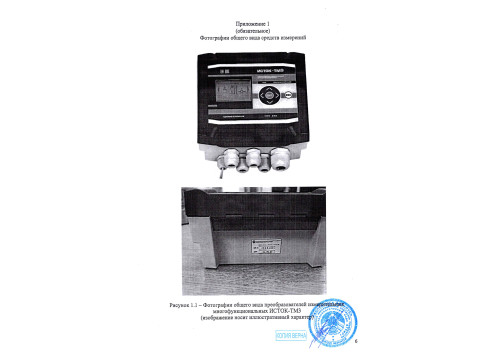

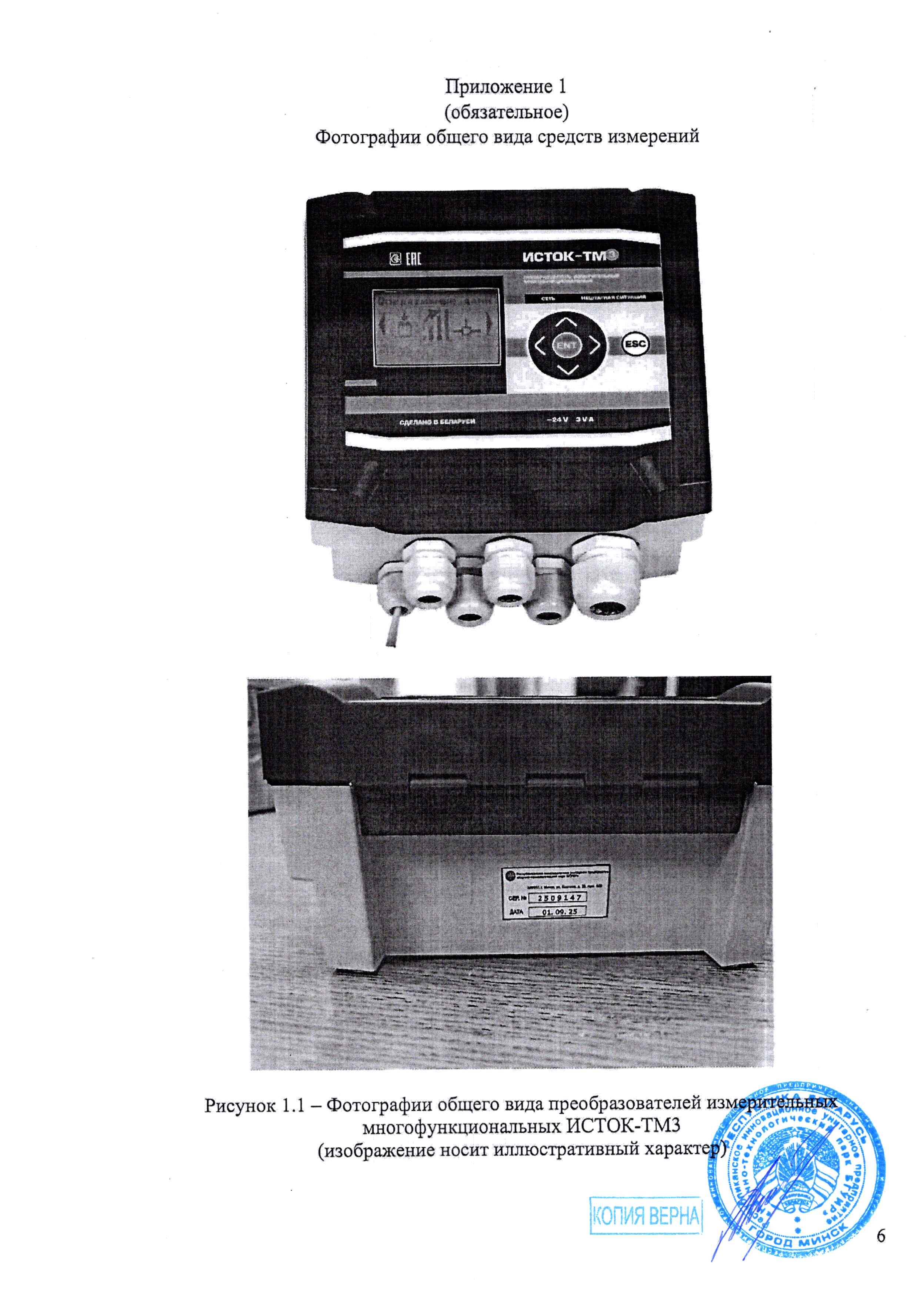

Фотографии общего вида средств измерении представлены в приложений

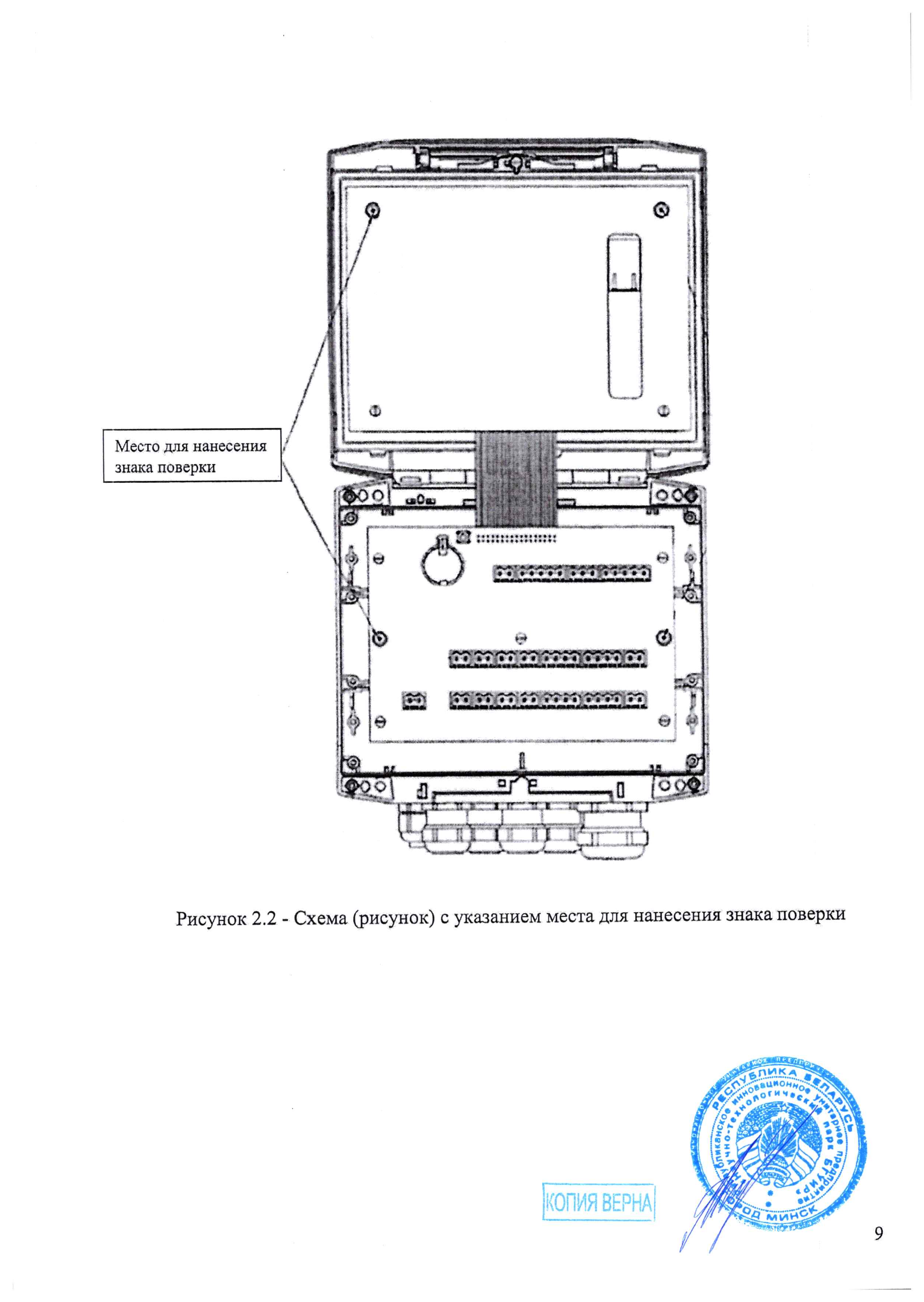

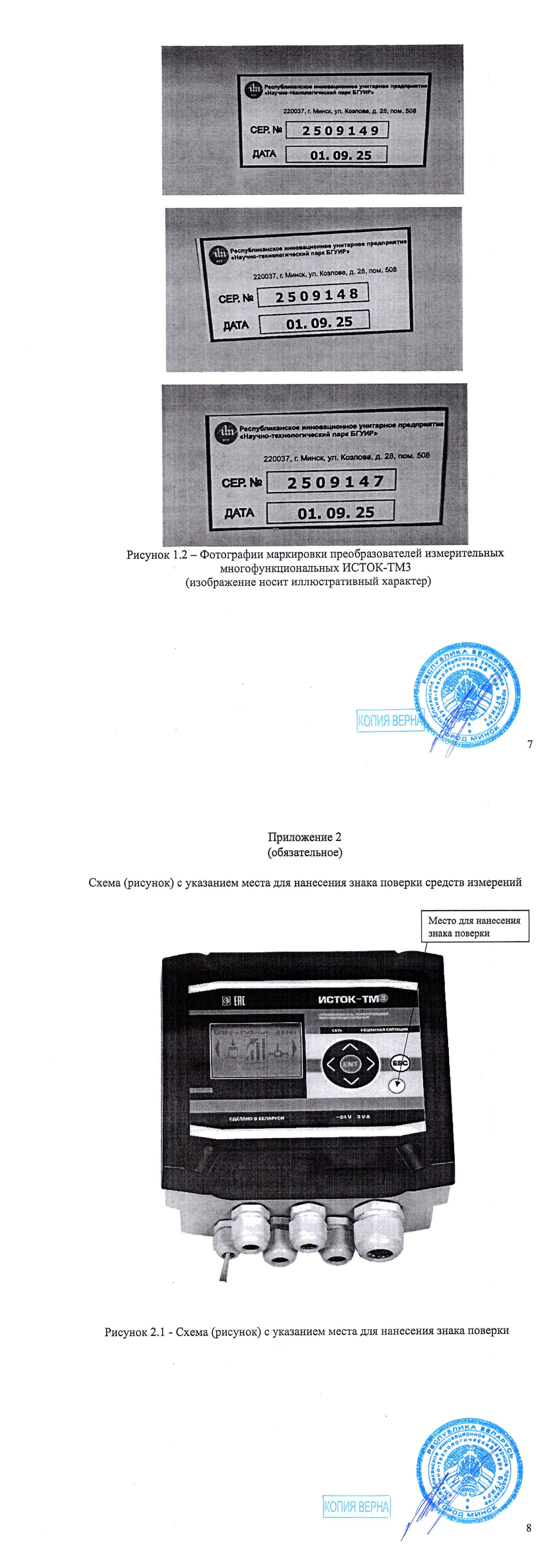

Схема (рисунок) с указанием места для нанесения знаД^°‘йовер1$^жре)аотв измерений представлена в приложении 2. | I
Обязательные метрологические требования преобразователей: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений входных сигналов силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной* погрешности при измерении входных сигналов силы постоянного тока, % |
±0,05 |
|
Диапазон измерений входных сигналов частоты, Гц |
от 0,1 до 3000 |
|
Пределы допускаемой основной относительной погрешности при измерении частоты входных сигналов, % |
±0,05 |
|
Пределы допускаемой основной относительной погрешности при измерении числоимпульсных сигналов с частотой следования до 30 Гц, % |
±0,04 |
|
Диапазон измерений входных сигналов температуры, °C |
см.примечание |
|
Пределы допускаемой основной приведенной* погрешности при измерении входных сигналов температуры, % |
±0,1 |
|
Диапазон измерений входных сигналов сопротивления постоянному току, Ом |
от 10 до 300 |
|
Пределы допускаемой основной приведенной* погрешности при измерении входных сигналов сопротивления постоянному току, % |
±0,05 |
|
Пределы допускаемой основной относительной погрешности при расчете тепловой энергии и количества теплоносителя, измерения расхода природного и других газов, измерения расхода электропроводящих жидкостей, пульп и суспензий,% |
±0,05 |
|
Пределы допускаемой основной относительной погрешности при расчете количества тепловой энергии в замкнутой системе, % |
±(0,5 ± А0мин /АО) |
Окончание таблицы 1
|
Наименование |
Значение |
|
Пределы допускаемой основной абсолютной погрешности при измерении времени, с/сут |
±2 |
|
♦Нормирующие значения приведены к полному диапазону измерений. • | |
|
Примечания: Диапазоны измерений входных сигналов температуры для ДТтипа ТСП с Ro= 100 Ом: от минус 100 °C до 250 °C или от 0 °C до 350 °C; для ДТ типа ТСП с Ro = 50 Ом: от минус 100 °C до 400 °C или от 0 °C до 500 °C; для ДТ типа ТОМ с Ro = 100 Ом: от минус 50 °C до 200 °C; для ДТтипа ТСМ с Ro = 50 Ом: от минус 50 °C до 200 °C. | |
|
где Д0МИН - минимальная разница температур теплоносителя в прямом и обратном трубопроводах,равная 3 К, К; △0 - разница температур теплоносителя в прямом и обратном трубопроводах, К. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C |
±0,5 от предела основной погрешности |
|
Диапазон напряжения питания постоянного тока, А |
от 19 до 29 |
|
Максимальная потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры, мм, не более |
220x205x115 |
|
Масса, кг, не более |
1,3 |
|
Диапазон температуры окружающего воздуха, соответствующий нормальным условиям, °C |
от 15 до 25 |
|
Диапазон температуры окружающего воздуха, соответствующий рабочим условиям, °C |
от 5 до 55 |
|
Относительная влажность окружающего воздуха при температуре окружающего воздуха 35 °C, %, не более |
80 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 |
IP54 |
|
Средняя наработка до отказа, ч, не менее |
75000 |
|
Средний срок службы, лет, не менее |
12 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Преобразователи измерительные многофункциональные ИСТОК-ТМЗ |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
|
Упаковочная коробка* |
1 |
|
*В поверку не предоставляется. | |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится в паспорт и на переднюю панель преобразователя.
Поверка осуществляется по МРБ МП.4452-2025 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМЗ. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 193607193.001-2025 «Преобразователь измерительный многофункциональный ИСТОК-ТМЗ. Технические условия»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
методику поверки:
МРБ МП.4452-2025 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные многофункциональные ИСТОК-ТМЗ. Методика поверки».
Перечень средств поверки: представлен в таблице 8.
Таблица 8__________________________________________________________________________
_______________________Наименование и тип средств поверки_______________________
Термогигрометр UNITESS ТНВ 1 _____________________________
Барометр-анероид БАММ-01________________________________________
Калибратор многофункциональный AOIP Calys 1500R_________________________
Источник питания постоянного тока Б5-47___________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 9.
Таблица 9_____________________________________________
Идентификационные данные
Номер версии (идентификационный номер)
tm3v3.05.hex
V3.05
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Преобразователи измерительные многофункциональные
ИСТОК-ТМЗ соответствуют требованиям ТУ BY 193607193.001-2025, ТР ТС 020/2011.
