Комплексы программно-технические ИнТех
| Номер в ГРСИ РФ: | 98320-26 |
|---|---|
| Производитель / заявитель: | ООО «ИнТехСервис», г. Ижевск |
Комплексы программно-технические ИнТех (далее - ПТК) предназначены для преобразований количества импульсов электрического напряжения, поступающих от первичных преобразователей физических величин, в единицы объема для учета количества потребляемых энергоресурсов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98320-26 | ||||||
| Действует | по 21.04.2031 | ||||||
| Наименование | Комплексы программно-технические | ||||||
| Модель | ИнТех | ||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6f35c114-ed6a-924f-666d-eacaf7e1bcea | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИнТехСервис», РОССИЯ, 426033, Удмуртская республика, г. Ижевск, ул. Береговая, д. 1
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-026-25 ГСИ. Комплексы программно-технические ИнТех. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98320-26: Описание типа
2026-98320-26.pdf
|
Скачать | 196.6 КБ | |
|
98320-26: Методика поверки
МП-НИЦЭ-026-25
2026-mp98320-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Комплексы программно-технические ИнТех (далее - ПТК) предназначены для преобразований количества импульсов электрического напряжения, поступающих от первичных преобразователей физических величин, в единицы объема для учета количества потребляемых энергоресурсов.
Описание
Принцип действия ПТК основан на обработке, хранении и отображении измерительной информации, собираемой по аналоговым и цифровым интерфейсам с соответствующих первичных преобразователей физических величин (приборов учета ресурсов).
Конструктивно ПТК являются проектно-компонуемыми изделиями. В зависимости от проекта в состав ПТК входят шлюз диспетчер IoN-1002 (обязательно) и как минимум один из следующих компонентов: контроллер этажный IoN-1003 (опционально), радиомодуль IoN2004RF (опционально) и радиошлюз IoN-2010-GateRF (опционально).
Шлюзы диспетчеры IoN-1002 могут функционировать в трех режимах сбора и обработки измерительной информации, передавая полученные измерительные данные на сервер «ИнТех»:
- напрямую со счетчиков электрической энергии и теплосчетчиков (цифровой сигнал);
- со счетчиков жидкости (импульсный сигнал) и теплосчетчиков (цифровой сигнал) через промежуточный контроллер этажный IoN-1003;
- со счетчиков жидкости при помощи радиомодуля IoN2004RF (импульсный сигнал) и радиошлюза IoN-2010-GateRF, а также с теплосчетчиков по радиоканалу (цифровой сигнал).
Контроллеры этажные IoN-1003 являются опциональным компонентом ПТК и позволяют обрабатывать импульсы электрического напряжения от счетчиков жидкости, а также сигналы от теплосчетчиков в цифровом виде. Возможное количество контроллеров этажных IoN-1003 в составе ПТК - до 32 шт.
Радиомодули IoN2004RF являются опциональным компонентом ПТК. Они устанавливаются на лицевую часть счетчиков жидкости, считывают импульсы электрического напряжения и передают измерительные данные через радиошлюз IoN-2010-GateRF в шлюз диспетчер IoN-1002. Радиомодули IoN2004RF выпускаются под торговыми марками ИОН и ИОН-Велес. Возможное количество радиомодулей IoN2004RF в составе ПТК - до 500 шт.
Серийный номер ПТК определяется серийным номером шлюза диспетчера IoN-1002 и наносится на маркировочную наклейку, расположенную на лицевой части шлюза диспетчера IoN-1002, типографским методом в виде цифрового кода.
Общий вид компонентов ПТК с указанием мест нанесения знака утверждения типа и серийного номера ПТК представлен на рисунке 1. Нанесение знака поверки на ПТК не предусмотрено. Пломбирование мест настройки (регулировки) ПТК не предусмотрено.
Место нанесения серийного номера

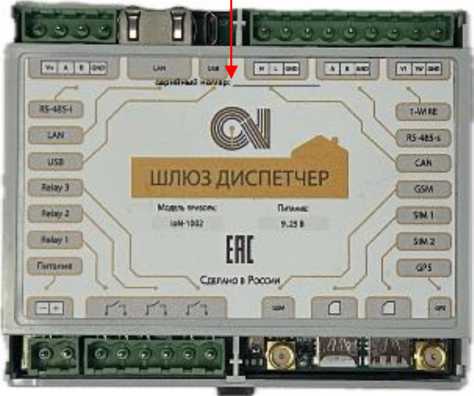

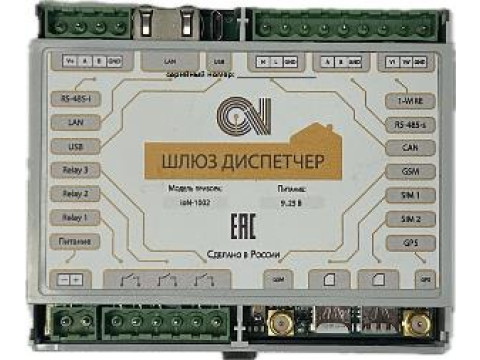

а) общий вид шлюза диспетчера IoN-1002

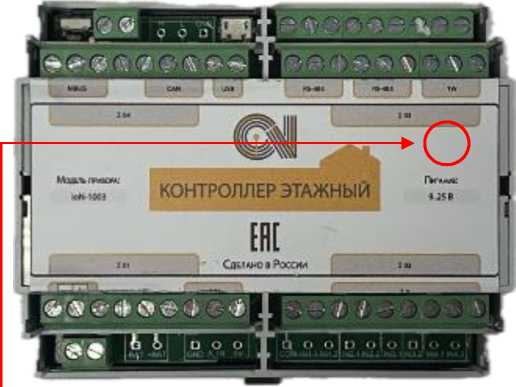

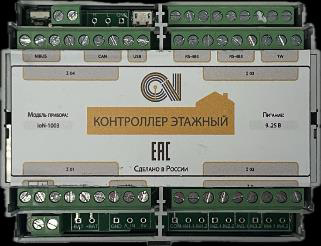

б) общий вид контроллера этажного IoN-1003
Места нанесения знака утверждения типа
в) общий вид радиомодуля IoN2004RF торговой марки ИОН
г) общий вид радиомодуля IoN2004RF торговой марки ИОН-Велес
Рисунок 1 - Общий вид компонентов ПТК с указанием мест нанесения знака утверждения типа и серийного номера ПТК
Программное обеспечение
Программное обеспечение (далее - ПО) ПТК представлено встроенным ПО компонентов и внешним ПО.
Встроенное ПО шлюзов диспетчеров IoN-1002 является метрологически незначимым.
Встроенное ПО контроллеров этажных IoN-1003 и радиомодулей IoN2004RF является метрологически значимым. Метрологические характеристики ПТК нормированы с учетом влияния встроенного ПО контроллеров этажных IoN-1003 и радиомодулей IoN2004RF.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО контроллеров этажных IoN-1003 и радиомодулей IoN2004RF приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров этажных IoN-1003 и радиомодулей IoN2004RF
|
Идентификационные данные |
Значение | |
|
контроллеры этажные IoN-1003 |
радиомодули IoN2004RF | |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер ПО) |
V1003.089 |
v2004.005 |
|
Цифровой идентификатор ПО |
- | |
Внешнее ПО представлено сервером «ИнТех», доступ к которому может осуществляться через персональный компьютер, и который позволяет осуществлять управление ПТК и мониторинг процесса функционирования, сохранять и обрабатывать результаты измерений. Внешнее ПО является метрологически незначимым. Связь ПТК с сервером «ИнТех» может устанавливаться по интерфейсам GPRS, Ethernet или RS-485.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований количества импульсов электрического напряжения, имп. |
от 1 до 232 |
|
Характеристики входного импульсного сигнала: - амплитуда импульсного сигнала, В - частота следования импульса, Гц, не более - длительность импульса, мс, не менее |
от 0,5 до 5,0 10 100 |
|
Пределы допускаемой абсолютной погрешности преобразований количества импульсов электрического напряжения на каждые 1000 импульсов (для ПТК, имеющих в составе контроллеры этажные IoN-1003, принимающие сигналы от счетчиков жидкости, и (или) радиомодули IoN2004RF), имп. |
±2 |
|
Примечание - Один импульс соответствует объему 0,001 м3. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов преобразований количества импульсов электрического напряжения (контроллер этажный IoN-1003), шт. |
30 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - шлюз диспетчер IoN-1002, контроллер этажный IoN-1003 |
105x90x60 |
|
Габаритные размеры (диаметрхвысота), мм, не более: - радиомодуль IoN2004RF |
64x33 |
|
Масса, кг, не более: - шлюз диспетчер IoN-1002, контроллер этажный IoN-1003 - радиомодуль IoN2004RF |
0,25 0,06 |
|
Напряжение питания постоянного тока, В: - шлюз диспетчер IoN-1002, контроллер этажный IoN-1003, радиомодуль IoN2004RF |
от 9 до 25 |
|
Потребляемая мощность, Вт, не более: - шлюз диспетчер IoN-1002, контроллер этажный IoN-1003 |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +10 до +40 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
200000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус контроллера этажного IoN-1003 и радиомодуля IoN2004RF любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический |
ИнТех |
1 шт.* |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Фактическая комплектность (перечень компонентов) указывается в паспорте. | ||
Сведения о методах измерений
приведены в разделе 1.5 «Устройство и работа» документа «Комплексы программно-технические ИнТех. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.43.120-001-54477069-2025 «Комплексы программно-технические ИнТех.
Технические условия».
