Газоанализаторы PA600
| Номер в ГРСИ РФ: | 98321-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Chongqing Chuanyi Analyzer Co., Ltd., КИТАЙ |
Газоанализаторы PA600 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода, диоксида углерода, оксида азота, диоксида серы, оксида диазота (закись азота), аммиака, ацетилена, метана, этилена, кислорода, аргона, водорода, гелия и водяных паров в технологических газовых средах, отходящих дымовых газов, в атмосферном воздухе, а также промышленных выбросах в атмосферу.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98321-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.04.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Газоанализаторы | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | PA600 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
PA600-GXHEx PA600-RQDEx PA600-RQD(S)Ex PA600-CJEx PA600-DHEx PA600-GTEx PA600-WSEx |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8f494c49-ee7d-e377-83ea-5ee972812e27 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Chongqing Chuanyi Analyzer Co., Ltd., КИТАЙ, 61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1263-205-2025 ГСИ. Газоанализаторы PA600. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98321-26: Описание типа
2026-98321-26.pdf
|
Скачать | 156.1 КБ | |
|
98321-26: Методика поверки
РТ-МП-1263-205-2025
2026-mp98321-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Газоанализаторы PA600 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода, диоксида углерода, оксида азота, диоксида серы, оксида диазота (закись азота), аммиака, ацетилена, метана, этилена, кислорода, аргона, водорода, гелия и водяных паров в технологических газовых средах, отходящих дымовых газов, в атмосферном воздухе, а также промышленных выбросах в атмосферу.
Описание
К данному типу средства измерений относятся газоанализаторы следующих моделей: PA600-GXHEx, PA600-RQDEx, PA600-RQD(S)Ex, PA600-CJEx, PA600-DHEx, PA600-GTEx, PA600-WSEx.
Принцип действия газоанализаторов отличается для различных моделей.
Принцип действия газоанализаторов модели PA600-GXHEx - оптический, основан на недисперсионной инфракрасной (ИК) спектроскопии (NDIR) в диапазоне длин волн от 2 до 12 мкм. Аналитический блок данной модели состоит из инфракрасного фотометра, излучающего инфракрасное излучение с определенной длиной волны, измерительной ячейки и приемника. Приемник фиксирует инфракрасное излучение. После обработки блоком управления на выходе получают токовый сигнал, соответствующий объемной доле определяемого газа.
Принцип действия газоанализаторов моделей PA600-RQDEx и PA600-RQD(S)Ex основан на разности теплопроводностей анализируемого и сравнительного газов, предназначен для контроля состава газовых сред, компоненты которых значительно отличаются по теплопроводности. Изменение состава и, следовательно, теплопроводности определяемой смеси вызывает изменение сопротивления чувствительного элемента. Данные модели предназначены в первую очередь для анализа агрессивных газов.
Принцип действия газоанализаторов модели PA600-CJEx - парамагнитный. Маленькие шарики (гантели) заполнены азотом, когда кислород попадает в ячейку через магнитное поле, гантель начинает вращаться, и зеркало, расположенное в центре оси, возвращает световой сигнал, отличный от того, который был в состоянии покоя. Разница сигналов пропорциональна парциальному давлению кислорода в ячейке.
Принцип действия газоанализаторов моделей PA600-DHEx и PA600-GTEx -электрохимический. Газоанализатор модели PA600-DHEx предназначен для использования в газовых средах, где содержание кислорода невелико (не более 1 % об. доли), датчик газоанализатора представляет из себя щелочную гальваническую ячейку, состоящую из твердого электролита и чувствительного к кислороду Ag-Pb электрода. Модель PA600-GTEx предназначена для измерения объемной доли кислорода в газовых средах с более высокими концентрациями компонента.
Газоанализаторы модели PA600-WSEx измеряют объёмную долю влаги в газовых средах. Принцип действия основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе.
Конструктивно газоанализаторы выполнены в едином корпусе, внутри которого установлены аналитический блок, устройства подготовки и подачи пробы, пневматический модуль, электрический блок, блок управления, электрические и газовые коммуникации. Газоанализаторы оснащены жидкокристаллическим дисплеем и клавиатурой, аналоговыми выходами от 4 до 20 мА, от 0 до 20 мА и цифровым выходом RS485.
Результаты измерений выводятся на жидкокристаллический дисплей на передней панели газоанализаторов.
На передней панели газоанализатора расположена идентификационная табличка, которая содержит информацию о заводском номере, дате выпуска, маркировке взрывозащиты и иную информацию. Формат заводского номера - цифровой или буквенно-цифровой, состоящий из арабских цифр или латинских букв и арабских цифр соответственно. Информация на маркировочную табличку наносится методом лазерной печати.
Общий вид газоанализаторов с местом нанесения идентификационной таблички представлен на рисунке 1.
Идентификационная табличка с местами нанесения заводского номера и знака утверждения типа приведена на рисунке 2.
Пломбирование газоанализаторов не предусмотрено.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Место нанесения идентификационной таблички

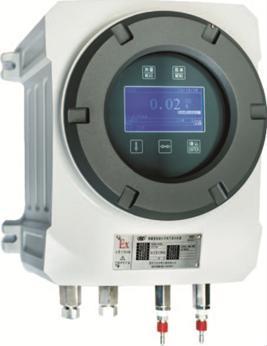

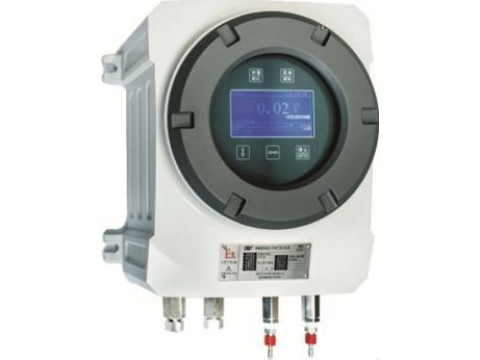

Рисунок 1 - Общий вид газоанализаторов PA600

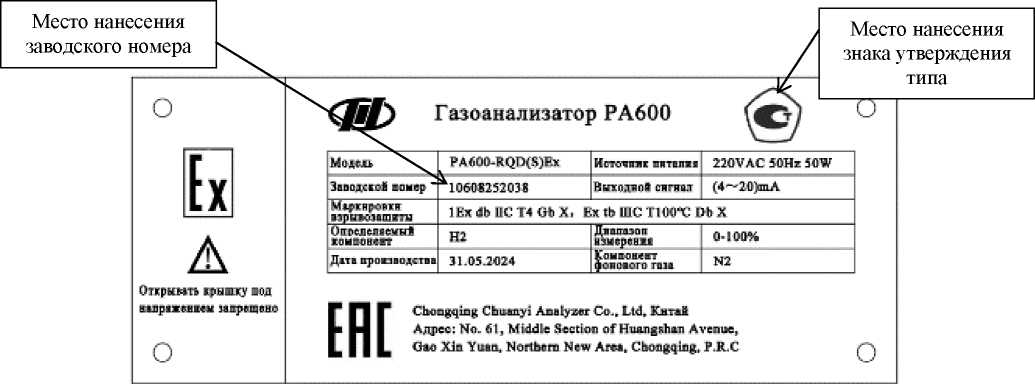

Рисунок 2 - Идентификационная табличка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки результатов измерения, управления газоанализатором, считывания, отображения и передачи данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PA600CU |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.2 |
Технические характеристики
Таблица 2 - Метрологические характеристики газоанализаторов модели PA600-GXHEx
|
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона измерений, % |
|
СО, CO2 |
от 0 до 50 млн-1 |
±10 |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 125 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±5 | |
|
от 0 до 1000 млн-1 |
±5 | |
|
от 0 до 2000 млн-1 |
±5 | |
|
от 0 до 5000 млн-1 |
±4 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 10 % |
±2 | |
|
от 0 до 20 % |
±2 | |
|
от 0 до 40 % |
±2 | |
|
от 0 до 100 % |
±2 |
Продолжение таблицы 2
|
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона измерений, % |
|
NO, NOx (по NO) |
от 0 до 200 млн-1 |
±10 |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±5 | |
|
от 0 до 5000 млн-1 |
±5 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 10 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
SO2 |
от 0 до 150 млн-1 |
±10 |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 5000 млн-1 |
±8 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 40 % |
±4 | |
|
N2O |
от 0 до 50 млн-1 |
±8 |
|
от 0 до 100 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 5000 млн-1 |
±8 | |
|
от 0 до 1 % |
±8 | |
|
NH3 |
от 0 до 500 млн-1 |
±10 |
|
от 0 до 5000 млн-1 |
±5 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 100 % |
±4 | |
|
C2H2 |
от 0 до 500 млн-1 |
±8 |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 10 % |
±3 | |
|
CH4 |
от 0 до 50 млн-1 |
±8 |
|
от 0 до 100 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±5 | |
|
от 0 до 5000 млн-1 |
±5 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 10 % |
±3 | |
|
от 0 до 20 % |
±3 | |
|
от 0 до 100 % |
±3 | |
|
C2H4 |
от 0 до 500 млн-1 |
±8 |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 2 % |
±4 |
Таблица 3 - Метрологические характеристики газоанализаторов модели PA600-DHEx
|
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона измерений, % |
|
O2 |
от 0 до 10 млн-1 |
±10 |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 10000 млн-1 |
±10 |
Таблица 4 - Метрологические характеристики газоанализаторов моделей PA600-CJEx, PA600-GTEx
|
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона измерений, % |
|
O2 |
от 0 до 1 % |
±5 |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±3 | |
|
от 0 до 15 % |
±3 | |
|
от 0 до 25 % |
±3 | |
|
от 0 до 100 % |
±3 |
Таблица 5 - Метрологические характеристики газоанализаторов модели PA600-RQD(S)Ex
|
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой приведенной1) погрешности измерений, % |
|
H2 (фоновый компонент N или воздух) |
от 0 до 1 % |
±4 |
|
H2 (фоновый компонент N2) |
от 0 до 5 % |
±3 |
|
от 0 до 10 % |
±3 | |
|
от 0 до 100 % |
±3 | |
|
от 50 до 100 % |
±3 | |
|
от 70 до 100 % |
±3 | |
|
H2 (фоновый компонент Ar) |
от 0 до 2,5 % |
±5 |
|
CH4 (фоновый компонент N2) |
от 0 до 4 % |
±5 |
|
от 0 до 20 % |
±4 | |
|
CO2 (фоновый компонент N2) |
от 0 до 3 % |
±3 |
|
от 0 до 100 % |
±3 | |
|
Ar (фоновый компонент N2) |
от 75 до 100 % |
±3 |
|
He (фоновый компонент N2) |
от 90 до 100 % |
±3 |
|
1) Нормирующее значение - разница между верхним и нижним пределами диапазона измерений | ||
Таблица 6 - Метрологические характеристики газоанализаторов модели PA600-RQDEx
|
Определяемый компонент |
Диапазон измерений объемной доли |
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона измерений, % |
|
H2 (фоновый компонент N или воздух) |
от 0 до 1 % |
±4 |
|
H2 (фоновый компонент N2) |
от 0 до 5 % |
±4 |
|
от 0 до 10 % |
±4 | |
|
от 0 до 100 % |
±4 | |
|
SO2 (фоновый компонент N2 или воздух) |
от 0 до 1,5 % |
±8 |
|
от 0 до 5 % |
±8 |
Таблица 7 - Метрологические характеристики газоанализаторов модели PA600-WSEx
|
Определяемый компонент |
Диапазон измерений объёмной доли, млн-1 |
Пределы допускаемой приведенной1) погрешности измерений, % |
|
H2O |
от 0,5 до 10 |
±10 |
|
от 0,5 до 20 |
±10 | |
|
от 0,5 до 100 |
±10 | |
|
от 0,5 до 1000 |
±10 | |
|
1) Нормирующее значение - разница между верхним и нижним пределами диапазона измерений | ||
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний объёмной доли влаги (H2O), млн-1 |
от 0 до 1000 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
461x370x230 |
|
Масса, кг, не более |
32 |
|
Условия эксплуатации: - температура окружающей среды, °С (для моделей PA600-GXHEx, PA600-RQDEx, PA600-RQD(S)Ex, PA600-DHEx, PA600-GTEx, PA600-WSEx) (для модели PA600-CJEx) - относительная влажность окружающего воздуха (без конденсации), %, не более - атмосферное давление, кПа |
от +5 до +40 от -10 до +50 90 от 84 до 106,7 |
|
Напряжение питания переменного тока, В |
от 110 до 2201) |
|
Максимальная потребляемая мощность, Вт |
60 |
|
Выходные сигналы: - аналоговый токовый, мА - цифровой |
от 4 до 20 или от 0 до 20 RS485 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты: - для моделей PA600-GXHEx, PA600-RQDEx, PA600-RQD(S)Ex, PA600-DHEx, PA600-GTEx, PA600-WSEx - для модели PA600-CJEx |
1Ex db IIC T4 Gb X Ex tb IIIC T100°C Db X Ex tb IIIC T110°C Db X |
|
1) Параметры напряжения питания могут варьироваться в зависимости от заказа. | |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
Знак утверждения типа
наносится на идентификационную табличку методом лазерной печати.
Комплектность
Таблица 10 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор PA600 |
PA600-GXHEx, PA600-RQDEx, PA600-RQD(S)Ex, PA600-DHEx, PA600-CJEx, PA600-GTEx, PA600-WSEx1) |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) В соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 8 «Эксплуатация приборов» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от «21» ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Chongqing Chuanyi Analyzer Co., Ltd.
