Измерители тока в экране кабеля VoltVision ТЭК
| Номер в ГРСИ РФ: | 98323-26 |
|---|---|
| Производитель / заявитель: | ООО «ВольтКрафт», г. Долгопрудный |
Измерители тока в экране кабеля VoltVision ТЭК (далее - измерители) предназначены для измерений силы переменного тока в целях контроля и диагностики состояния изоляции кабельных линий и высоковольтного оборудования, находящегося под напряжением от 5 до 500 кВ.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98323-26 | |||||||||
| Действует | по 21.04.2031 | |||||||||
| Наименование | Измерители тока в экране кабеля | |||||||||
| Модель | VoltVision ТЭК | |||||||||
| Модификации |
VoltVision ТЭК-X1-X2X2-X3, где VoltVision ТЭК - Обозначение типа средства измерений X1 - Количество измерительных каналов X2X2 - Напряжение питания X3 - Способ установки На испытания представлены: VoltVision ТЭК-6-AC-S VoltVision ТЭК-6-DC-R |
|||||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 32907c55-e2fa-6394-31c7-6beeae4b878b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ВольтКрафт», РОССИЯ, 141703, Московская обл., г. Долгопрудный, ул. Якова Гунина дом 1, строение 5, помещение 17
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-155-25 ГСИ. Измерители тока в экране кабеля VoltVision ТЭК. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98323-26: Описание типа
2026-98323-26.pdf
|
Скачать | 137.3 КБ | |
|
98323-26: Методика поверки
МП-НИЦЭ-155-25
2026-mp98323-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Измерители тока в экране кабеля VoltVision ТЭК (далее - измерители) предназначены для измерений силы переменного тока в целях контроля и диагностики состояния изоляции кабельных линий и высоковольтного оборудования, находящегося под напряжением от 5 до 500 кВ.
Описание
Принцип действия измерителей основан на явлении электромагнитной индукции. Измерители преобразуют большой первичный ток в малый вторичный ток. Аналоговый сигнал вторичного тока преобразуется в цифровой сигнал при помощи аналого-цифрового преобразователя.
В состав измерителей входят:
- блок сбора и обработки данных;
- трансформаторы тока.
Конструктивно блоки сбора и обработки данных выполнены в металлическом корпусе серого цвета, трансформаторы тока выполнены в пластиковом корпусе черного цвета. Допускается изготовление блоков сбора и обработки данных и трансформаторов тока с другими цветами корпусов.
Структура условного обозначения модификаций блоков сбора и обработки данных:
VoltVision ТЭК - X - XX - X Обозначение типа средства измерений|
Количество измерительных каналов:
3 - 3 измерительных канала;
6 - 6 измерительных каналов.______________________________________
Напряжение питания:
AC - 220 В переменного тока;
DC -24 В постоянного тока.________________________________________________
Способ установки:
S - стационарный;
R - крепление на шкаф-стойку 19 дюймов.
Рисунок 1 - Структура условного обозначения
Трансформаторы тока выпускаются в двух модификациях: с верхней границей преобразований силы переменного тока 300 А и 2000 А, отличающихся габаритными размерами. Трансформаторы тока подключаются к каналам блока сбора и обработки данных. Все каналы блока сбора и обработки данных имеют возможность подключения трансформаторов тока обеих модификаций.
Серийный номер измерителей определяется серийным номером блоков сбора и обработки данных и наносится на маркировочную наклейку типографским методом в виде цифрового кода. Серийный номер трансформаторов тока наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид блоков сбора и обработки данных с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 2 - 3. Общий вид трансформаторов тока с указанием места нанесения серийного номера представлен на рисунке 4. Нанесение знака поверки на измерители не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.

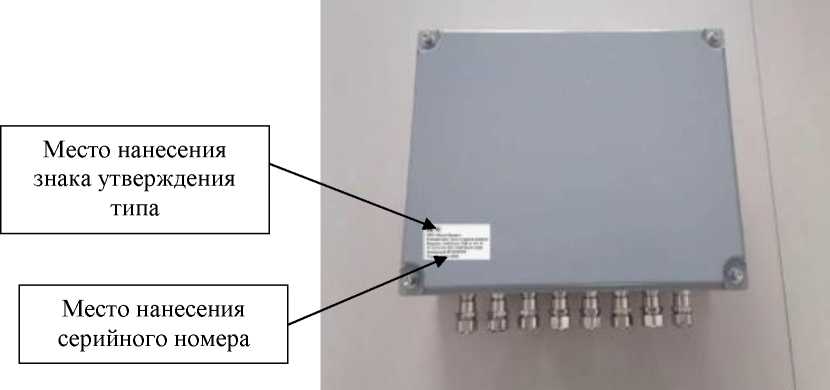

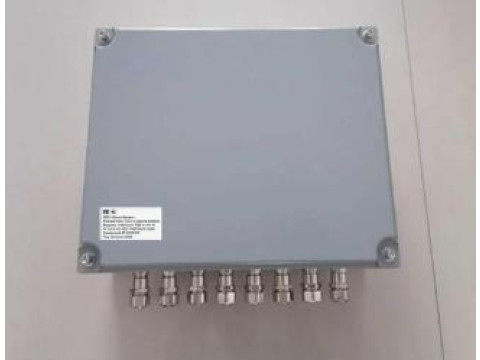

Рисунок 2 - Общий вид блоков сбора и обработки данных модификации VoltVision ТЭК-X-X-S с указанием места нанесения знака утверждения типа, места нанесения серийного номера

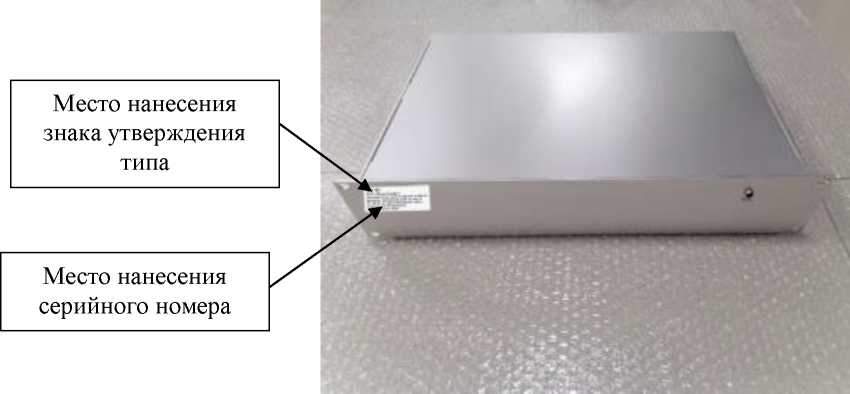

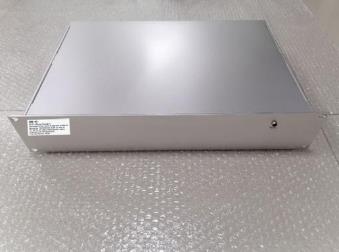

Рисунок 3 - Общий вид блоков сбора и обработки данных модификации VoltVision ТЭК-X-X-R с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера

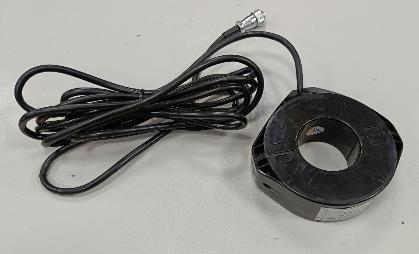

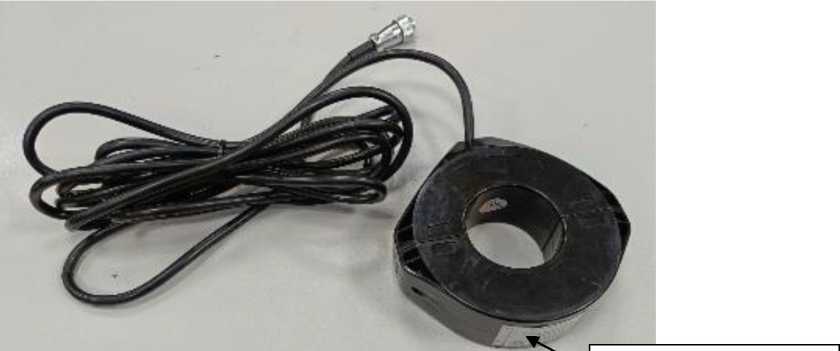

Рисунок 4 - Общий вид трансформаторов тока с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей состоит из встроенного и внешнего ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО является метрологически незначимым.
Идентификационные данные встроенного ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.ххх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (xxx), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы переменного тока с частотой 50 Гц, А* |
от 1 до 300 от 1 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений силы переменного тока от 1 до 300 А включ., А |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока св. 300 до 2000 А включ., А, % |
±1,0 |
|
*Диапазон измерений силы переменного тока зависит от верхней границы преобразований трансформатора тока. Верхняя граница преобразований силы переменного тока указывается на маркировочной наклейке трансформатора тока. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока для модификации VoltVision ТЭК-X-DC-X, В - номинальное напряжение переменного тока для модификации VoltVision ТЭК-X-AC-X, В - частота переменного тока, Гц |
24 220 50 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - блок сбора и обработки данных модификации VoltVision ТЭК-X-X-R - блок сбора и обработки данных модификации VoltVision ТЭК-X-X-S - трансформатор тока (300 А) - трансформатор тока (2000 А) |
483х320х90 400x344x140 152x128x47 290x180x75 |
|
Масса, кг, не более: - блок сбора и обработки данных модификации VoltVision ТЭК-X-X-R - блок сбора и обработки данных модификации VoltVision ТЭК-X-X-S - трансформатор тока |
6 8 5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % |
от -40 до +70 до 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
90000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку блока сбора и обработки данных любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель тока в экране кабеля в составе: - блок сбора и обработки данных - трансформаторы тока |
VoltVision ТЭК |
1 шт. комплект1) |
|
Кабель питания |
- |
1 шт. |
|
Оптический кабель дуплекс |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
26.51.43-003-94075435- 2025РЭ |
1 экз. |
|
1) Количество поставляемых трансформаторов тока определяется количеством измерительных каналов блока сбора и обработки данных. | ||
Сведения о методах измерений
приведены в разделе 11 «Эксплуатация» документа 26.51.43-003-94075435-2025РЭ «Измерители тока в экране кабеля VoltVision ТЭК. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 26.51.43-003-94075435-2025 «Измерители тока в экране кабеля VoltVision ТЭК. Технические условия».
