Анализаторы общего и общего органического углерода EXP TOC Model Z

Назначение

Анализаторы общего и общего органического углерода EXP TOC Model Z (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода (TC), общего органического углерода (TOC), общего неорганического углерода (TIC) в воде и водных средах.

Описание

Принцип действия анализаторов основан на определении общего углерода (ТС) окислением пробы высокотемпературным методом и/или окислением общего неорганического углерода (TIC) до диоксида углерода с последующим детектированием с помощью недисперсионного инфракрасного детектора или на определении общего углерода кондуктометрическим методом, основанным на применении ультрафиолетового излучения. Общий органический углерод (ТОС) определяется арифметической разницей между общим углеродом и общим неорганическим углеродом.

Конструктивно анализаторы представляют собой стационарные приборы непрерывного действия, выполненные в едином корпусе. Корпус анализатора может быть выполнен из нержавеющей стали или из окрашенного металла. Внутри корпуса расположена система пробоотбора, измерительные ячейки для определения массовой концентрации компонентов пробы, система управления, аналоговый (4 - 20) мА и цифровой выходы через RS485 протокол связи Modbus-RTU. Анализаторы могут иметь от одного до шести каналов забора пробы, переключение между каналами производится автоматически посредством электромагнитных клапанов. Управление анализаторами осуществляется посредством панели управления на жидкокристаллическом сенсорном дисплее.

Анализаторы выпускаются в двух модификациях, отличающихся принципом действия и метрологическими характеристиками:

- модификация UV - окисление органических компонентов пробы происходит с помощью воздействия на пробу УФ-излучения с последующим детектированием с помощью кондуктометрического детектора;

- модификация Therma - высокотемпературное окисление пробы с последующим детектированием с помощью недисперсионного инфракрасного детектора. Анализаторы модификации Therma выпускаются в двух исполнениях: исполнение 1 с диапазоном измерений в мг/дм3, исполнение 2 с диапазоном измерений в мкг/дм3.

Анализаторы модификации Therma выпускаются в общепромышленном и взрывозащищенном исполнениях.

Общий вид анализаторов представлен на рисунках 1 - 2.

На боковой панели анализатора расположена маркировочная табличка, которая содержит следующую информацию:

- наименование и обозначение типа средства измерений;

- заводской номер (цифровой или буквенно-цифровой формат);

- дата изготовления;

- знак утверждения типа;

- маркировка взрывозащиты (при наличии);

- другая информация.

Информация на маркировочную табличку наносится гравировкой или фотохимической печатью. Пример маркировочной таблички приведен на рисунке 3.

Пломбирование анализаторов изготовителем не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

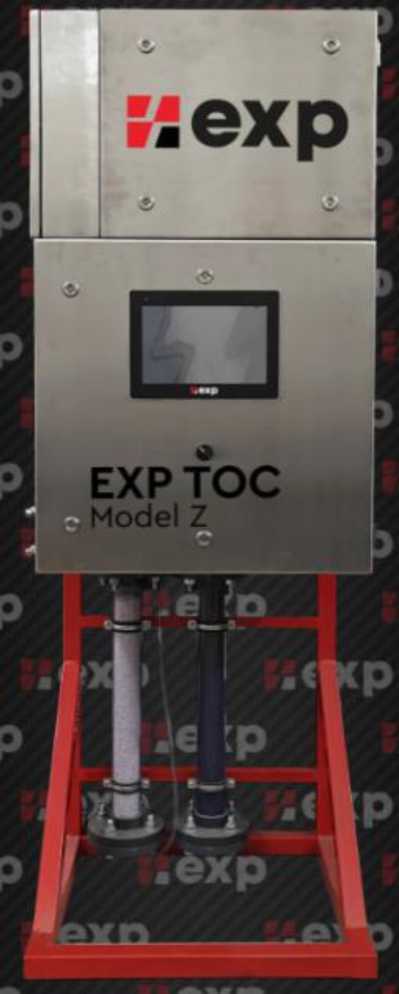

Рисунок 1 - Общий вид анализаторов модификации Therma

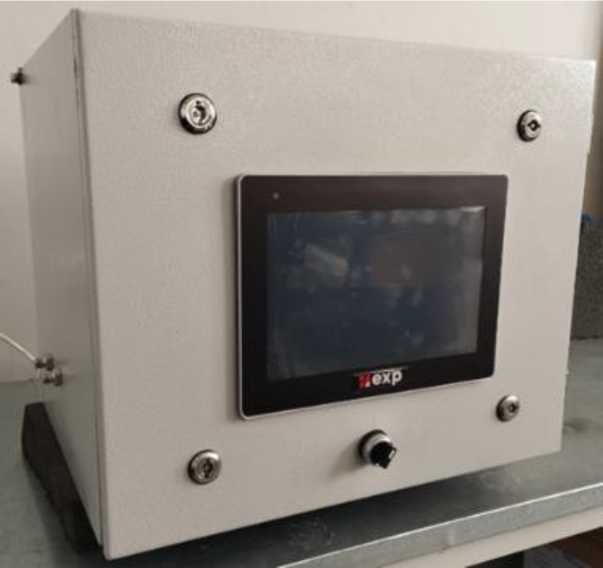

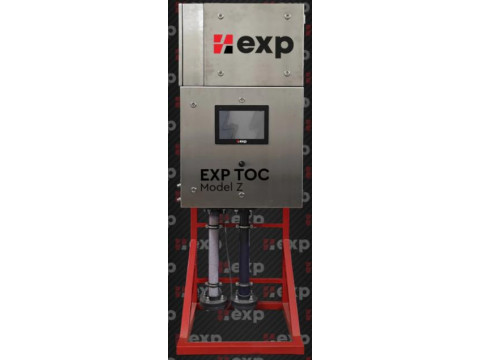

Рисунок 2 - Общий вид анализаторов модификации UV

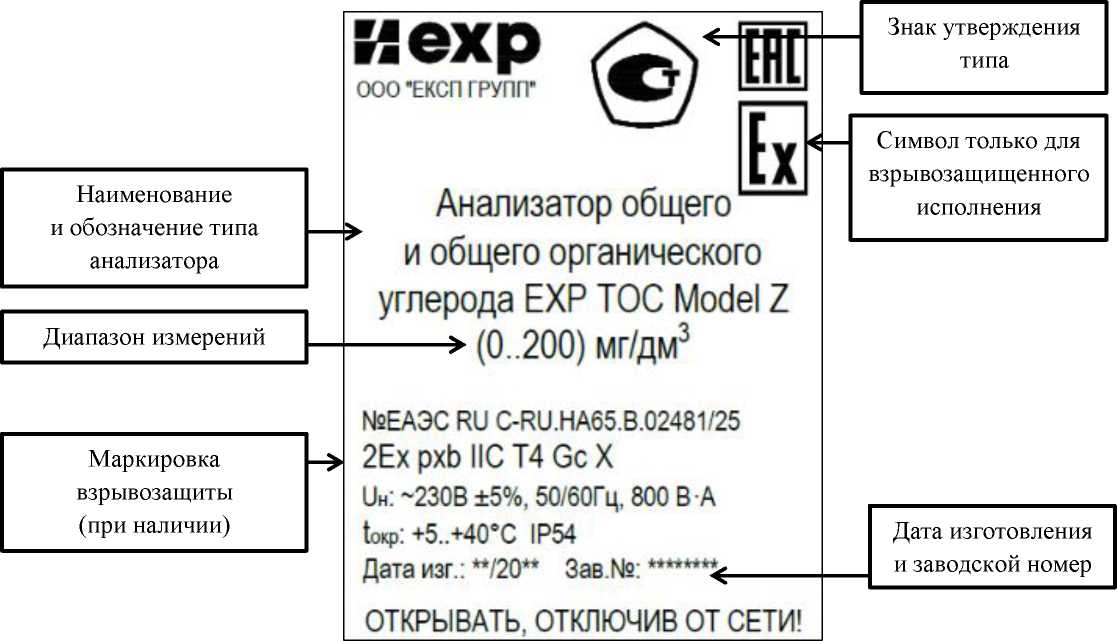

Рисунок 3 - Пример маркировочной таблички

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных, выводить результаты измерений на сенсорный экран.

Возможность несанкционированного доступа исключена путем установления нескольких уровней защиты и нескольких уровней пользователей.

Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Влияние встроенного ПО на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические характеристики анализаторов представлены в таблицах 2, 3 технические характеристики представлены в таблице 4, показатели надежности представлены в таблице 5, условия эксплуатации представлены в таблице 6.

Таблица 2 - Метрологические характеристики анализаторов модификации Therma

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики анализаторов модификации UV

Таблица 4 - Технические характеристики анализаторов

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Таблица 6 - Условия эксплуатации

Знак утверждения типа

наносится на маркировочную табличку гравировкой или фотохимической печатью, как указано на рисунке 3, на титульный лист руководства по эксплуатации и на титульный лист паспорта методом компьютерной графики.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе ЕКСП.413311.001 РЭ «Анализатор общего и общего органического углерода EXP TOC Model Z. Руководство по эксплуатации», раздел 1 «Принцип работы».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 № 148 (в ред. Приказа от 17.05.2021 № 761) «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28.12.2024 № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;

ТУ 26.51.53-001-77120387-2024 «Анализаторы общего и общего органического углерода EXP TOC Model Z. Технические условия.
