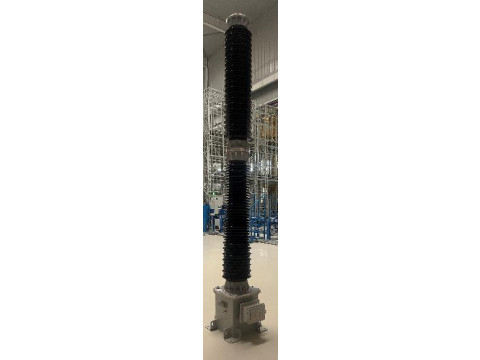

Трансформаторы напряжения емкостные VCU-363
| Номер в ГРСИ РФ: | 98328-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "KONCAR - Instrument transformers Inc.", Хорватия |
Трансформаторы напряжения емкостные VCU-363 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98328-26 | ||||||||||||
| Действует | по 21.04.2031 | ||||||||||||
| Наименование | Трансформаторы напряжения емкостные | ||||||||||||
| Модель | VCU-363 | ||||||||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d09c516c-c15d-3cb4-b9a2-56657adfa9f0 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ТBEA KONCAR (Shenyang) Instrument Transformer Co., Ltd., КИТАЙ, No. 32 Kaifa Avenue, Economic and Technological Development Zone, Shenyang, Liaoning
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1179-201/1-2025 ГСИ. Трансформаторы напряжения емкостные VCU-363. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98328-26: Описание типа
2026-98328-26.pdf
|
Скачать | 109.8 КБ | |
|
98328-26: Методика поверки
РТ-МП-1179-201/1-2025
2026-mp98328-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Трансформаторы напряжения емкостные VCU-363 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты 50 Гц.
Описание
Принцип действия трансформаторов основан на методе емкостного деления и явлении электромагнитной индукции.
Трансформаторы являются однофазными заземляемыми емкостными трансформаторами.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Емкостной делитель напряжения состоит из набора конденсаторов, смонтированных в виде колонны, с бумажно-масляной изоляцией обкладок, помещенных в залитый маслом изолятор из фарфора.
ЭМУ представляет собой металлический бак, который подключается к выходу емкостного делителя напряжения. Внутри бака ЭМУ расположены промежуточный трансформатор, реактор, разрядник и фильтр, герметично закрытые и заполненные трансформаторным маслом. Тепловое расширение масла в ЭМУ компенсируется воздушной подушкой. Трансформаторы могут иметь от одной до трех вторичных обмоток. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на баке ЭМУ. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - вертикальное. На одной из стенок расположена табличка технических данных трансформатора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на табличку технических данных трансформатора методом гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1. Пломбирование клеммной коробки осуществляется навесной свинцовой пломбой на проволоке.
Место нанесения заводского номера и знака утверждения
типа
Место пломбировки

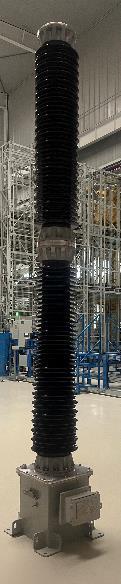

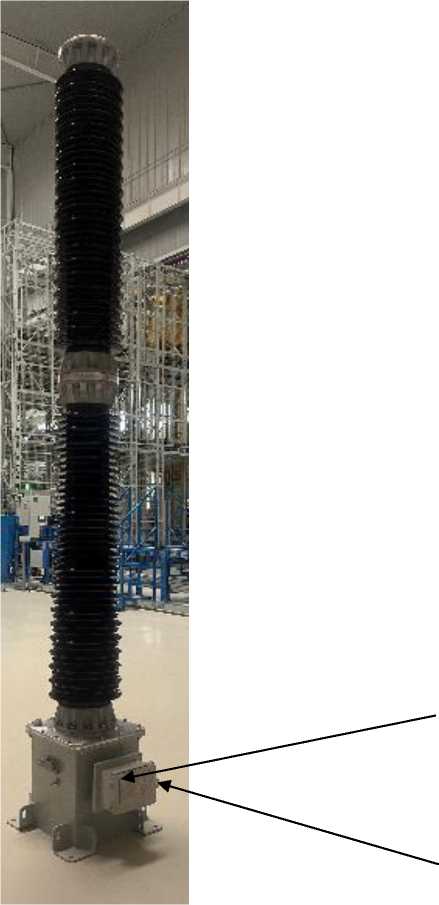

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
330/^3 |
|
Номинальные напряжения основных вторичных обмоток, кВ |
0,1Л/3 |
|
Номинальное напряжение дополнительной вторичной обмотки, кВ |
0,1 |
|
Классы точности вторичных обмоток по ГОСТ Р МЭК 61689-5-2012 |
0,2; 3Р |
|
Номинальные мощности обмоток трансформаторов при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
15; 50; 100 |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Номинальный коэффициент напряжения Fv |
1,5 |
|
Предельная мощность, В^А |
15; 50; 100 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
820 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
600x600x4440 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 оС, %, не более |
от -58 до +35 95 |
|
Средняя наработка до отказа, ч, не менее |
262 800 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на табличку технических данных методом гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплектность СИ приведена в таблице 3.
аблица 3 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения емкостной |
VCU-363 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в паспорте.
Нормативные документы
ГОСТ Р МЭК 61689-5-2019 «Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения емкостные VCU-363. Стандарт предприятия.
