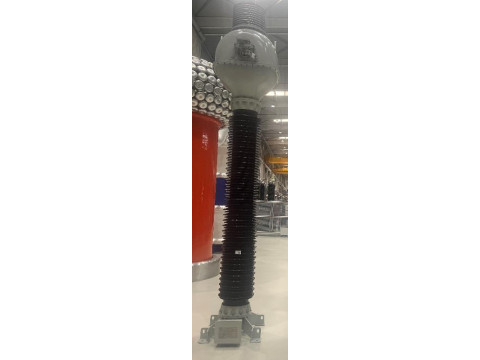

Трансформаторы тока масляные AGU-363
| Номер в ГРСИ РФ: | 98329-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "KONCAR - Instrument transformers Inc.", Хорватия |
Трансформаторы тока масляные AGU-363 (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98329-26 | ||||||||||||||||||||||||||||||
| Действует | по 21.04.2031 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока масляные | ||||||||||||||||||||||||||||||
| Модель | AGU-363 | ||||||||||||||||||||||||||||||
| Модификации |
модификация 1 модификация 2 модификация 3 |
||||||||||||||||||||||||||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 12c0c263-4f58-6758-da42-d4cfb1b686f9 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ТBEA KONCAR (Shenyang) Instrument Transformer Co., Ltd., КИТАЙ, No. 32 Kaifa Avenue, Economic and Technological Development Zone, Shenyang, Liaoning
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1180-201/1-2025 ГСИ. Трансформаторы тока масляные AGU-363. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98329-26: Описание типа
2026-98329-26.pdf
|
Скачать | 118.5 КБ | |
|
98329-26: Методика поверки
РТ-МП-1180-201/1-2025
2026-mp98329-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Трансформаторы тока масляные AGU-363 (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники со вторичными обмотками. У трансформаторов модификаций 1 и 2 предусмотрено параллельное или последовательное соединение первичной обмотки.
В зависимости от модификации трансформаторы могут иметь от 7 до 14 вторичных обмоток. Выводы вторичных обмоток пропущены через опорную трубку и подключены к клеммам контактной коробки на раме основания трансформаторов. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава. Высоковольтная изоляция внутри обеспечивается за счет наполнения маслом.
Крепление трансформаторов осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На крышке контактных зажимов трансформаторы имеют табличку технических данных.
Трансформаторы выпускаются в трех модификациях: 1, 2, 3, которые отличаются количеством вторичных обмоток, сочетаниями номинальных первичных токов обмоток, классов точности и вторичных нагрузок.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен латинскими буквами и арабскими цифрами на табличку технических данных методом лазерной гравировки.

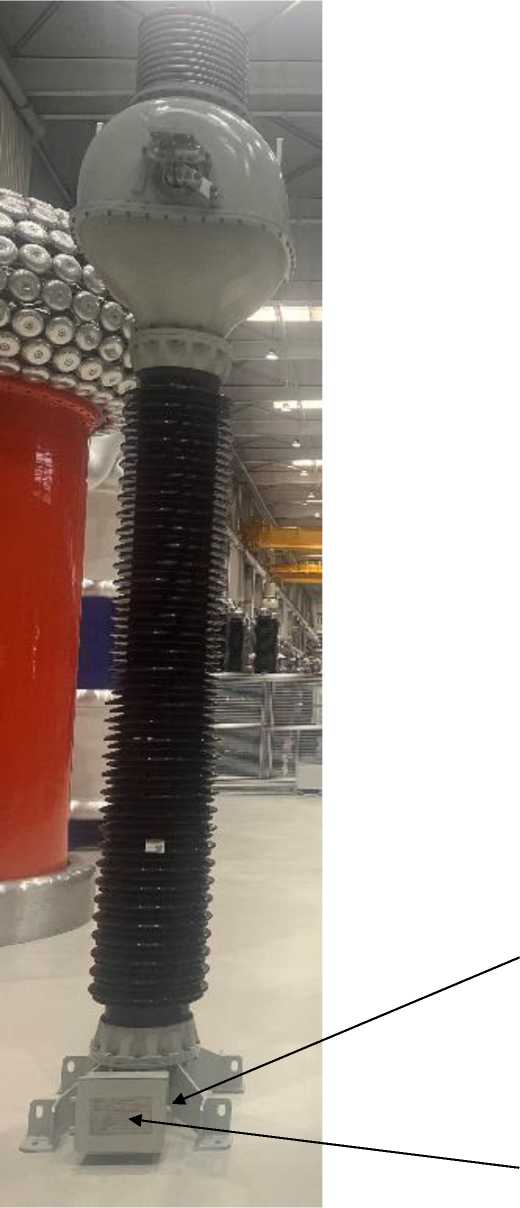

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место пломбировки

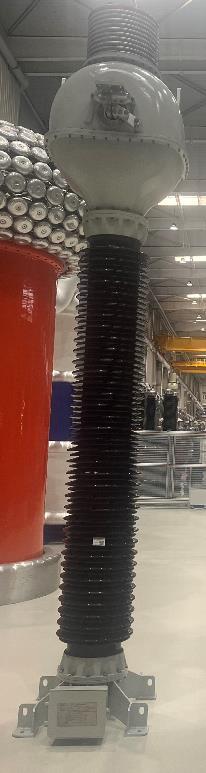

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Место нанесения заводского номера и знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
модификация 1 |
модификация 2 |
модификация 3 | |
|
Номинальное напряжение, кВ |
330 | ||
|
Наибольшее рабочее напряжение, кВ |
363 | ||
|
Номинальный первичный ток 11ном, А |
Параллельное соединение первичных обмоток: 2x800;2x600 Последовательное соединение первичных обмоток: 800;600 |
Параллельное соединение первичных обмоток: 2x800; 2x600 Последовательное соединение первичных обмоток: 800;600 |
600 |
|
Номинальный вторичный ток 12ном, А |
1 | ||
|
Номинальная частота, Гц |
50 | ||
|
Номинальная вторичная нагрузка S2hom с индуктивноактивным коэффициентом мощности cosф2=0,8, ВА |
5; 7; 20 |
5; 7; 20 |
5; 20 |
|
Класс точности по ГОСТ 77462015 |
0,2S; 0,2 |
0,2 |
0,2S; 0,2 |
|
Класс точности по ГОСТ Р МЭК 61869-2-2015 |
10PR |
10PR |
10PR |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (FS) |
5 |
5 |
5 |
|
Номинальная предельная кратность вторичных обмоток для защиты (ALF) |
20 |
20 |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
1425 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1160x906x4570 |
|
Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при температуре +25 оС, %, не более |
от -58 до +35 95 |
|
Средняя наработка до отказа, ч, не менее |
262800 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на табличку технических данных методом гравировки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
аблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока масляный |
AGU-363 |
1 |
|
Паспорт |
- |
1 |
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформаторы тока масляные AGU-363. Стандарт предприятия.
