Пирометры инфракрасные AMO T
| Номер в ГРСИ РФ: | 98331-26 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Suzhou TASI Electronics Co., Ltd., Китай |
Пирометры инфракрасные AMO T (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98331-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.04.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Пирометры инфракрасные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | AMO T | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
AMO T601 AMO T602 AMO T610 AMO T611 AMO T612 AMO T620 AMO T621 AMO T670 AMO T671 AMO T672 AMO T673 AMO T674 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c6bd05e5-7aba-74fe-cd1e-b66b31575691 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
«Suzhou TASI Electronics Co., Ltd», КИТАЙ, 5th Floor, Building 5, No. 317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-272-207-2026 ГСИ. Пирометры инфракрасные AMO T. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98331-26: Описание типа
2026-98331-26.pdf
|
Скачать | 224.9 КБ | |
|
98331-26: Методика поверки
РТ-МП-272-207-2026
2026-mp98331-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Пирометры инфракрасные AMO T (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.
Описание
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры инфракрасные AMO T изготавливаются в следующих моделях: AMO T601, AMO T602, AMO T610, AMO T611, AMO T612, AMO T620, AMO T621, AMO T670, AMO T671, AMO T672, AMO T673, AMO T674. Модели пирометров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным особенностям.
Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометров расположены ж/к дисплей и функциональные кнопки.
Питание пирометров моделей AMO T601, AMO T602, AMO T610, AMO T611, AMO T612, AMO T620, AMO T621 осуществляется при помощи 2-х сменных элементов питания типа «ААА». Питание пирометров моделей AMO T670, AMO T671, AMO T672, AMO T673, AMO T674 осуществляется при помощи сменного элемента питания типа «Крона».
Фотографии общего вида пирометров инфракрасных AMO T приведены на рисунках 1-4. Пирометры могут изготавливаться в корпусе с различной цветовой гаммой.

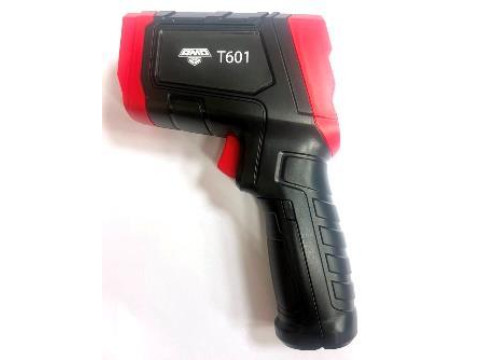

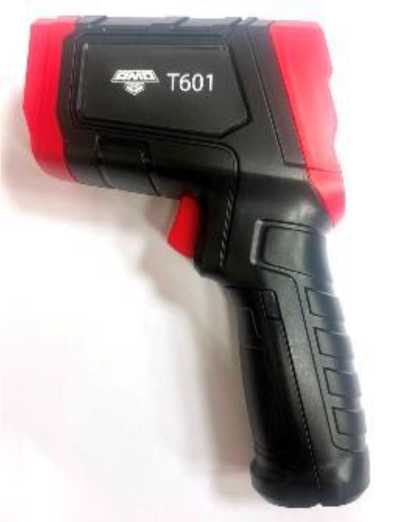

Рисунок 1 - Общий вид пирометров моделей AMO T601, AMO T602

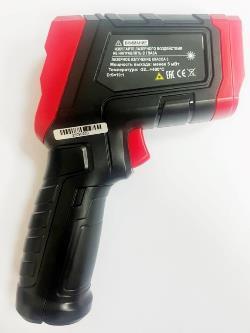

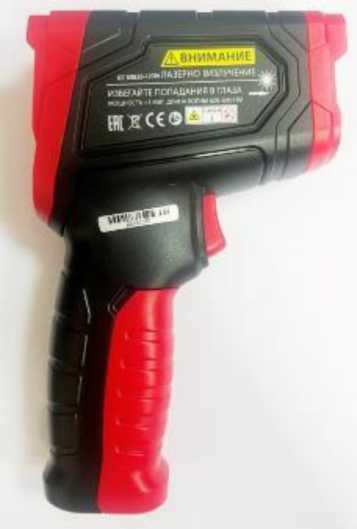

Рисунок 2 - Общий вид пирометров моделей AMO T610, AMO T611, AMO T612

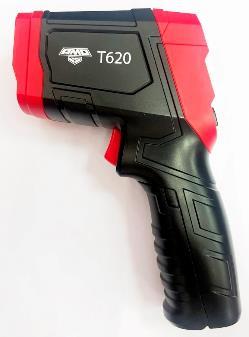

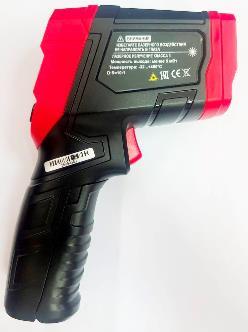

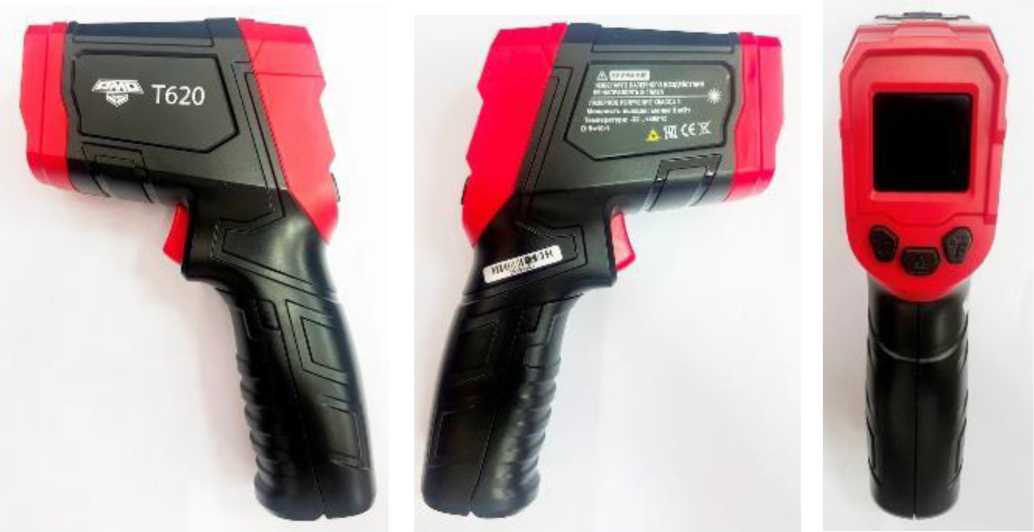

Рисунок 3 - Общий вид пирометров моделей AMO T620, AMO T621

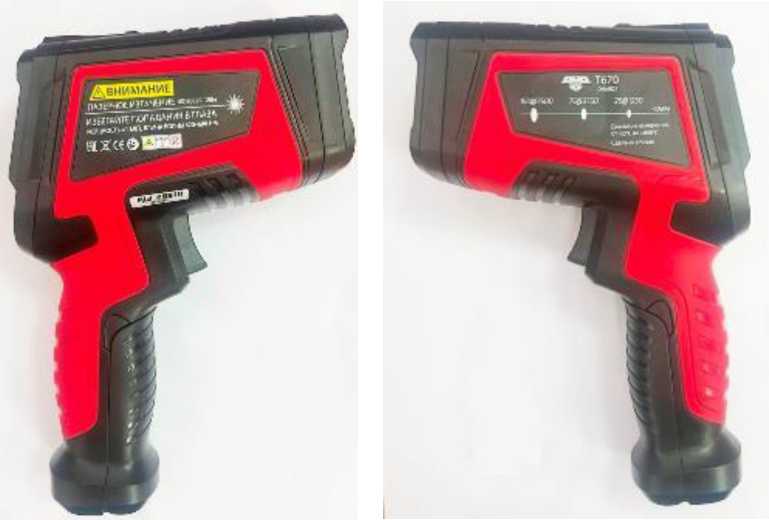

Рисунок 4 - Общий вид пирометров моделей AMO T670, AMO T671, AMO T672, AMO T673, AMO T674

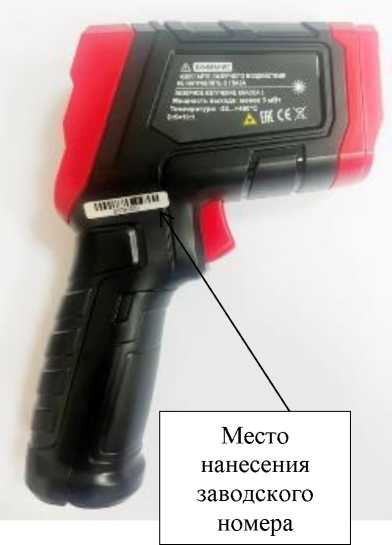

Пломбирование пирометров не предусмотрено. Заводской номер пирометров инфракрасных AMO T в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус пирометра. Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Пирометры имеют встроенное, метрологически значимое, программное обеспечение (ПО), которое используется для преобразования и обработки информации, полученной в процессе проведения измерений. Данное ПО загружается в пирометр на предприятии-изготовителе во время производственного цикла и недоступно для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО - недоступны.
Технические характеристики
Метрологические и технические характеристики пирометров в зависимости от модели приведены в таблицах 1-5. Показатели надежности приведены в таблице 6.
Таблица 1 - Метрологические и технические характеристики пирометров моделей AMO T601, AMO T602, AMO T610
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
AMO T601 |
AMO T602 | |
|
Диапазон измерений температуры, °С |
от -32 до +400 |
от -32 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры,°С: - в диапазоне от -32 °С до -20 °С не включ. - в диапазоне от -20 °С до 0 °С не включ. - в диапазоне от 0 °С до +100 °С включ. |
±4,0 ±3,0 ±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | |
|
Показатель визирования |
10:1 |
12:1 |
|
Коэффициент излучательной способности |
0,95 (фиксированный) | |
|
Масса, г, не более |
103 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
148x95x39 | |
|
Напряжение питания, В |
3 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 80 (без конденсации) | |
Таблица 2 - Метрологические и технические характеристики пирометров моделей AMO T610, AMO T611, AMO T612
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
AMO T610 |
AMO T611 |
AMO T612 | |
|
Диапазон измерений температуры, °С |
от -40 до +480 |
от -40 до +680 |
от -40 до +880 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 °С до -20 °С не включ. - в диапазоне от -20 °С до 0 °С не включ. - в диапазоне от 0 °С до +100 °С включ. |
±4,0 ±3,0 ±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | ||
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | ||
|
Показатель визирования |
12:1 | ||
|
Коэффициент излучательной способности |
от 0,01 до 1,00 | ||
|
Масса, г, не более |
180 | ||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
155x92x42 | ||
|
Напряжение питания, В |
3 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 80 (без конденсации) | ||
Таблица 3 - Метрологические и технические характеристики пирометров моделей AMO T620, AMO T621
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
AMO T620 |
AMO T621 | |
|
Диапазон измерений температуры, °С |
от -32 до +400 |
от -32 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -32 °С до 0 °С не включ. - в диапазоне от 0 °С до +100 °С включ. |
±4,0 ±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | |
|
Показатель визирования |
10:1 | |
|
Коэффициент излучательной способности |
0,95 (фиксированный) | |
|
Масса, г, не более |
103 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
151x91x40 | |
|
Напряжение питания, В |
3 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 80 (без конденсации) | |
Таблица 4 - Метрологические и технические характеристики пирометров моделей AMO T670, AMO T671, AMO T672
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
AMO T670 |
AMO T671 |
AMO T672 | |
|
Диапазон измерений температуры, °С |
от -32 до +880 |
от -32 до +1380 |
от -32 до +1680 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -32 °С до -20 °С не включ. - в диапазоне от -20 °С до 0 °С не включ. - в диапазоне от 0 °С до +100 °С включ. |
±4,0 ±3,0 ±2,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | ||
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | ||
|
Показатель визирования |
50:1 | ||
|
Коэффициент излучательной способности |
от 0,01 до 1,00 | ||
|
Масса, г, не более |
350 | ||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
214x141x60 | ||
|
Напряжение питания, В |
9 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 80 (без конденсации) | ||
Таблица 5 - Метрологические и технические характеристики пирометров моделей AMO T673, AMO T674
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
AMO T673 |
AMO T674 | |
|
Диапазон измерений температуры, °С |
от +50 до +1880 |
от +50 до +2200 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от +50 °С до +100 °С включ., °С |
±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | |
|
Показатель визирования |
80:1 | |
|
Коэффициент излучательной способности |
от 0,01 до 1,00 | |
|
Масса, г, не более |
350 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
214x141x60 | |
|
Напряжение питания, В |
9 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 80 (без конденсации) | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на пирометры типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометр инфракрасный |
AMO T (обозначение модели - в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Элемент питания типа «ААА» (для моделей AMO T601, AMO T602, AMO T610, AMO T611, AMO T612, AMO T620, AMO T621) |
- |
2 шт. |
|
Элемент питания типа «Крона» (для моделей AMO T670, AMO T671, AMO T672, AMO T673, AMO T674) |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Работа с прибором» Руководства по эксплуатации.
Нормативные документы
ГОСТ 28243-96 Пирометры. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя Suzhou TASI Electronics Co., Ltd, Китай.
