Машины испытательные универсальные SNTFLab МИР

Назначение

Машины испытательные универсальные SNTFLab МИР (далее по тексту - машины) предназначены для измерения силы, перемещения и деформации (удлинения), возникающей при механических испытаниях образцов на растяжение, сжатие и изгиб в режиме статического нагружения.

Описание

Принцип действия машин заключается в измерении силы, перемещения активного захвата и деформации образца при прочностных испытаниях с постоянной заданной скоростью.

Конструктивно машины состоят из электромеханической станции, силовой рамы, нагружающего устройства, измерительного узла и блока обработки данных.

Электромеханическая станция (далее ЭС) состоит из шагового двигателя высокой точности и системы шестерен, с тягами и винтами. ЭС предназначена для преобразования крутящего момента электродвигателя в линейное перемещение нагружающего устройства.

Нагружающее устройство вмонтировано в раму, приводится в движение при помощи ЭС, обеспечивает захват (крепление) и приложение нагрузки на образец.

Силовая рама выполнена в виде одноколонной или двухколонной конструкции, жестко закрепленной на неподвижном основании, обеспечивает перемещения активного захвата нагружающего устройства в вертикальном направлении.

Измерительный узел (далее узел) состоит из датчиков силы, перемещения и деформации (удлинения). Узел измеряет: усилие, приложенное к испытуемому образцу; линейное перемещение активного захвата; удлинение образца, скорость перемещения активного захвата. Узел обеспечивает прием электрических сигналов с первичных преобразователей и последующую передачу на блок обработки данных.

Блок обработки данных выполняет следующие функции: преобразования электрических сигналов с датчиков в цифровые; хранение и анализ полученной информации; управление циклом испытаний; вывод результатов измерений на персональный компьютер.

Машины изготавливаются в следующих модификациях: SNTFLab МИР-01; SNTFLab МИР-02; SNTFLab МИР-05; SNTFLab МИР-1; SNTFLab МИР-2; SNTFLab МИР-5; SNTFLab МИР-10; SNTFLab МИР-20; SNTFLab МИР-50; SNTFLab МИР-100; SNTFLab МИР-200; SNTFLab МИР-300, одинаковых по принципу действия и отличающихся диапазоном измерений, конструкцией силовой рамы, габаритными размерами и массой. По согласованию с заказчиком машины могут комплектоваться датчиком деформации (удлинения) образца, защитным экраном оператора и рабочей зоны машины. Количество модификаций - 12.

На передней части силовой рамы машины с помощью клея наносится _____ ~   „ tfSNTFLab товарный знак          .

На обратной стороне силовой рамы при помощи клея устанавливается маркировочная табличка, содержащая следующую информацию: модификация машины, товарный знак изготовителя, сведения об изготовителе, номинальная нагрузка, знак утверждения типа, напряжение питания, заводской номер (в виде цифрового кода), год выпуска. Информация на табличку наносится печатным способом.

Пломбирование машин и нанесение знака поверки на корпус не предусмотрено.

Общий вид машин представлен на рисунках 1-3.

Место нанесения товарного знака

Место установки маркировочной таблички

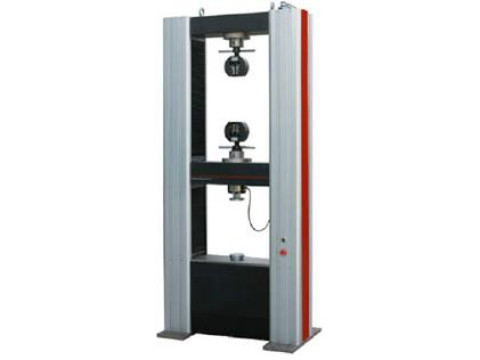

Рисунок 2 - Модификация

SNTFLab МИР-10/20/50/100

Рисунок 1 - Модификация

SNTFLab МИР-01/02/05/1/2/5

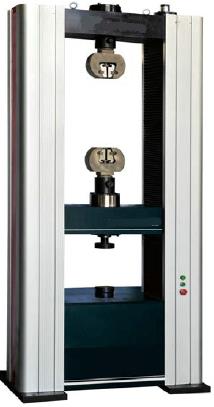

Рисунок 3 - Модификация

SNTFLab МИР-200/300

Программное обеспечение

Программное обеспечение машин защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

*где Х принимает значение от 1 до 9 и не является метрологический значимой частью.

Технические характеристики

Таблица 2 - Метрологические характеристики машин

* верхняя граница диапазона измерений датчика деформации (удлинения) образца,

входящего в комплект машины, указывается в паспорте

Продолжение таблицы 2

* верхняя граница диапазона измерений датчика деформации (удлинения) образца,

входящего в комплект машины, указывается в паспорте

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и печатным способом - на маркировочную табличку.

Комплектность

Таблица 4 - Комплектность средства измерений

* по согласованию с заказчиком

Сведения о методах измерений

приведены в разделе 6 «Выполнение измерений» документа «SNTFLab МИР - РЭ» Руководство по эксплуатации.

Нормативные документы

Приказ Росстандарта от 22 октября 2019 г № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»
