Система поверочная трансформаторов напряжения СПТН350
| Номер в ГРСИ РФ: | 98336-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО НПП "Диатранс", г.Москва |
Система поверочная трансформаторов напряжения СПТН350 (далее - СПТН350) предназначена в качестве рабочего эталона 1-го разряда в соответствии с государственной поверочной схемой для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденной приказом Росстандарта от 07.08.2023 № 1554, и рабочего эталона 2-го разряда в соответствии с государственной поверочной схемой для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц, утвержденной приказом Росстандарта от 20.03.2026 г. № 530 при проведении поверки (калибровки) измерительных трансформаторов напряжения класса точности 0,2 и менее точных с номинальными напряжениями 330/V3 и 500/V3 кВ и измерительных систем (масштабных преобразователей) переменного электрического напряжения от 40 до 346 кВ.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98336-26 | ||||||
| Наименование | Система поверочная трансформаторов напряжения | ||||||
| Модель | СПТН350 | ||||||
| Приказы |
№801 от
23.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c0fe676b-c14f-f365-2d8a-f4512ffe1498 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПП «Диатранс», РОССИЯ, 111024, г. Москва, 2-ая Кабельная ул., д.2, стр.4
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1842-201/1-2025 ГСИ. Система поверочная трансформаторов напряжения СПТН350. Методика поверки
(с 23.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98336-26: Описание типа
2026-98336-26.pdf
|
Скачать | 203.6 КБ | |
|
98336-26: Методика поверки
РТ-МП-1842-201/1-2025
2026-mp98336-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Система поверочная трансформаторов напряжения СПТН350 (далее - СПТН350) предназначена в качестве рабочего эталона 1-го разряда в соответствии с государственной поверочной схемой для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденной приказом Росстандарта от 07.08.2023 № 1554, и рабочего эталона 2-го разряда в соответствии с государственной поверочной схемой для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц, утвержденной приказом Росстандарта от 20.03.2026 г. № 530 при проведении поверки (калибровки) измерительных трансформаторов напряжения класса точности 0,2 и менее точных с номинальными напряжениями 330/V3 и 500/V3 кВ и измерительных систем (масштабных преобразователей) переменного электрического напряжения от 40 до 346 кВ.
Описание
Принцип работы СПТН350 основан на методе измерения и сравнения входных сигналов переменного электрического напряжения в приборе сравнения с собственной мерой.
СПТН350 состоит из делителя напряжения ДН-500пт (далее - ДН), зав.№ 01, являющегося высоковольтной мерой переменного электрического напряжения и прибора коррекции и сравнения ПКС-1 (далее - ПКС-1), зав.№ 25219001, используемого в качестве прибора сравнения и измерителя переменного электрического напряжения.
ДН состоит из трех модулей масштабного высоковольтного преобразователя, опоры и электростатических экранов.
Каждый модуль высоковольтного преобразователя представляет собой стеклотекстолитовый корпус с металлическими фланцами. На верхние фланцы каждого модуля устанавливаются высоковольтные экраны для выравнивания напряженности электрического поля. Внутри модулей размещены резистивно-емкостные сборки делителя напряжения. Корпуса модулей окрашены полимерной порошковой краской для увеличения влагостойкости. Фланцы модулей выполнены из дюралюминия и имеют отверстия для охлаждения резистивно-емкостных сборок.
В нижнем модуле ДН размещено плечо низкого напряжения, разрядник для защиты от перенапряжений и установлен разъем, который служит для подключения к нему ПКС-1, посредством стандартного коаксиального кабеля, входящего в комплект поставки.
ПКС-1 является прибором сравнения, принцип действия которого основан на синхронном аналого-цифровом преобразовании мгновенных значений входных сигналов электрического напряжения с последующим вычислением значений измеряемых величин для дальнейшей обработки и отображения полученного сигнала в соответствии с встроенным программным обеспечением.
Нанесение знака поверки на СПТН350 не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 01. Заводской номер указывается в паспорте СПТН350 типографским способом. Заводской номер ПКС-1 в формате цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку методом лазерной гравировки. Заводской номер ДН в формате цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, наклеиваемый на боковую часть ДН. Места нанесения заводских номеров ДН и ПКС-1 указаны на рисунках 1 и 2.
Общий вид СПТН350, места нанесения заводских номеров ДН и ПКС-1 и обозначение места пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.

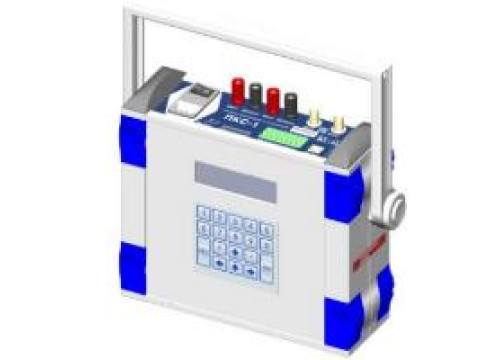

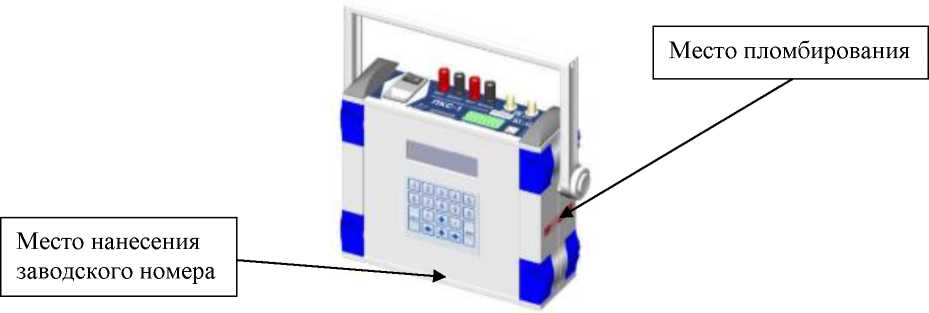

Рисунок 1 - Общий вид ПКС-1 с указанием мест нанесения заводского номера и места пломбирования
Место нанесения заводского номера

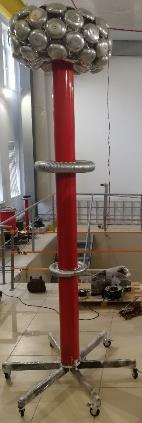

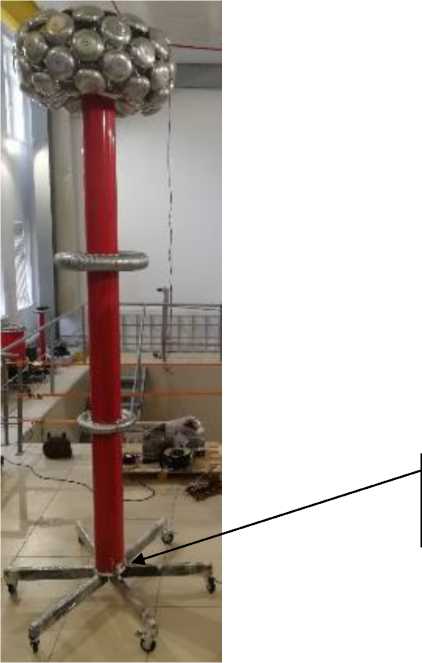

Рисунок 2 - Общий вид ДН с указанием места нанесения заводского номера
Программное обеспечение
СПТН350 имеет встроенное программное обеспечение (ПО). Встроенное ПО (микро-программа) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) ПКС-1 предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационные данные ПО |
Pkdn_v1.4. 0001.hex |
|
Версия ПО |
Не ниже 1.4.0001 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные первичные напряжения, кВ |
330/^3 500/\3 |
|
Номинальное вторичное напряжение, В |
100/\3 |
|
Номинальная частота преобразования, Гц |
50 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазоны преобразований напряжений переменного тока, кВ - для 330/^3 - для 500/\3 |
от 40 до 228 от 58 до 346 |
|
Номинальные коэффициенты масштабного преобразования: - для 330/\3 (до 228 кВ) - для 500/\3 (до 346 кВ) |
3300 5000 |
|
Пределы допускаемой относительной погрешности коэффициентов масштабного преобразования, % |
± 0,05 |
|
Пределы допускаемой абсолютной погрешности угла фазового сдвига, мин |
± 2,0 |
|
Пределы допускаемой относительной погрешности напряжения переменного тока, % |
± 0,5 |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 не более 80 от 84 до 106 |
|
Параметры электрического питания ПКС-1: - напряжение переменного тока, В -частота переменного тока, Гц |
от 198 до 253 от 49,5 до 50,5 |
|
Габаритные размеры ДН, мм, не более - высота - диаметр корпуса - диаметр основания |
3900 210 1500 |
|
Габаритные размеры ПКС-1, мм, не более - высота - ширина - глубина |
285 280 87 |
|
Масса ДН, кг, не более |
100 |
|
Масса ПКС-1, кг, не более |
1 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч, не менее |
7000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта типографским способом.
Комплектность
Комплектность СПТН350 приведена в таблице 3.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система поверочная трансформаторов напряжения в составе: |
СПТН350 |
1 |
|
- делитель напряжения, зав.№ 01 |
ДН-500пт |
1 |
|
- прибор коррекции и сравнения, зав.№ 25219001 |
ПКС-1 |
1 |
|
- кабель измерительный 25 метров |
- |
1 |
|
Кабель питания ПКС-1 |
- |
1 |
|
Кабель сигнальный |
- |
2 |
|
Кабель USB A-B для связи в ПК |
- |
1 |
|
Сервисное ПО для ПК на компакт-диске |
- |
1 |
|
Руководство по эксплуатации СПТН350 |
- |
1 |
|
Паспорт СПТН350 |
- |
1 |
|
Методика поверки |
- |
1 |
|
Транспортная тара (многоразовая) |
- |
5 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 «Об утверждении Государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
Приказ Росстандарта от 20.03.2026 г. № 530 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»
