Приборы многофункциональные измерительные SMP
| Номер в ГРСИ РФ: | 98338-26 |
|---|---|
| Производитель / заявитель: | ООО «Селектрик», г. Волгоград |
Приборы многофункциональные измерительные SMP (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, коэффициента мощности, индикации частоты переменного тока в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98338-26 | |||||||||
| Действует | по 23.04.2031 | |||||||||
| Наименование | Приборы многофункциональные измерительные | |||||||||
| Модель | SMP | |||||||||
| Модификации |
SMP-53A, модель SMP-53A - LMXX - C 5 3 2 5 X A E, где: SMP-53A - обозначение модификации средства измерений LMXX - форм-фактор C - обозначение основной функции 5 - номинальное значение входного тока 3- номинальное значение фазного (линейного) входного напряжения 2 - напряжение питания 5 - индикация частоты переменного тока Х - обозначение количества и типов входа и выхода А - обозначение интерфейсов связи Е - обозначение языка интерфейса SMP-53A-E, модель SMP-53A - E - 5 9 2 5 X1 X2 E, где: SMP-53A - обозначение модификации средства измерений Е - обозначение основной функции для данной модификации 5 - номинальное значение входного тока 9 - номинальное значение фазного (линейного) входного напряжения 2 - напряжение питания 5 - индикация частоты переменного тока Х1 - обозначение количества и типов входа и выхода Х2 - аналоговые входы Е - обозначение языка интерфейса на испытания представлены : SMP-53A, модель SMP-53A-LM96-C5325BAE SMP-53A-E, модель SMP-53A-E-5925AAE |
|||||||||
| Приказы |
№801 от
23.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f8dacdc8-fae6-67c8-0c15-d48775ba9b8d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Селектрик», РОССИЯ, 400120, г. Волгоград, ул. Автотранспортная, 21
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-113-25 ГСИ. Приборы многофункциональные измерительные SMP. Методика поверки
(с 23.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98338-26: Описание типа
2026-98338-26.pdf
|
Скачать | 238.2 КБ | |
|
98338-26: Методика поверки
МП-НИЦЭ-113-25
2026-mp98338-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Приборы многофункциональные измерительные SMP (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, коэффициента мощности, индикации частоты переменного тока в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Описание
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП и микропроцессора.
Приборы выпускаются в модификациях SMP-53A и SMP-53A-E, каждая из которых представлена моделями в соответствии со структурами условного обозначения, представленными на рисунках 1 - 2.
SMP-53A - LMXX - C 5 3 2 5 X A E
Обозначение языка интерфейса: Е - Английский
Обозначение интерфейсов связи: А - наличие 1 порта RS485.________
Обозначение количества и типов входа и выхода:
A - 4 (2)1 цифровых входа, 2 цифровых выхода, 1 импульсный выход;
B - 4 (2)1 цифровых входа;
C - 4 (2)1 цифровых входа, 2 цифровых выхода, 1 импульсный выход, 1 аналоговый выход._____________
Индикация частоты переменного тока: |5 - 50 Гц. __________________
Напряжение питания:
2 - 220 В постоянного/переменного тока (при частоте 50 Гц)._______________________________
Номинальное значение фазного (линейного) входного напряжения:
| 3 - 220 (380) В. __________________________________
Номинальное значение входного тока:
| 5 - 5 А/1 А.________________ ________________________________
Обозначение основной функции:
C - Наличие ЖК-дисплея, измерение полной мощности и учет электроэнергии.________________________________________________
Форм-фактор:
LM72 - размер лицевой панели 72172 мм.
LM96 - размер лицевой панели 96196 мм._________________________________
Обозначение модификации средства измерений.
SMP-53A - E - 5 9 2 5 X X E
Обозначение языка интерфейса: Е - Английский. Аналоговые входы: X - Дополнительные входы отсутствуют;
A - 1 аналоговый вход, 1 вход для контроля тока утечки.____________________
Обозначение количества и типов входа и выхода:
A - 4 цифровых входа, 2 цифровых выхода;
B - 4 цифровых входа, 2 импульсных выхода.____________________________
Индикация частоты переменного тока:
5 - от 45 до 65 Гц.___________________________
Напряжение питания:
2 - 220 В постоянного/переменного тока (при частоте
50 Гц), 24 В постоянного тока.
Номинальное значение фазного (линейного) входного напряжения:
| 9 - 400 (690) В.__________________________________________________
Номинальное значение входного тока:
| 5 - 5 А__________________________ _____________________________________
Обозначение основной функции для данной модификации:
E - Наличие ЖК-дисплея, встроенная память 8 Мб, наличие порта Ethernet и
RS-485.______________________________________________________________________
Обозначение модификации средства измерений.
Место нанесения знака утверждения типа
Место нанесения серийного номера

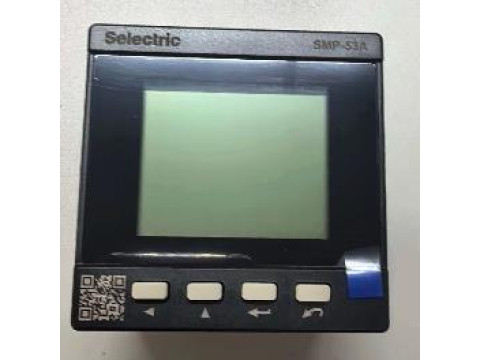

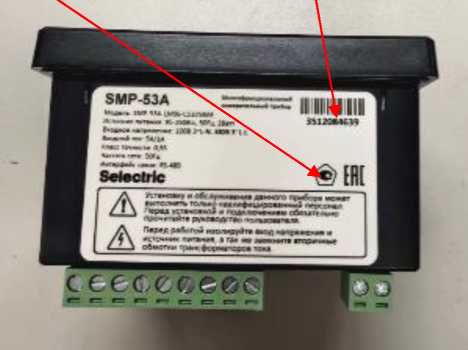

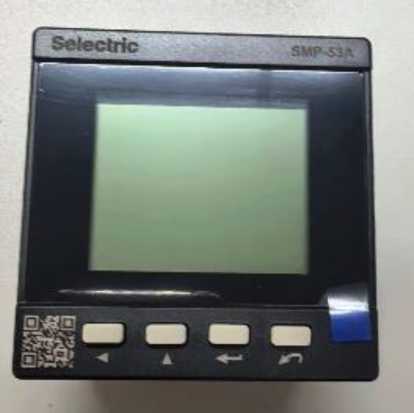

Рисунок 3 - Общий вид приборов модификации SMP-53A (форм-фактор LM72) с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера

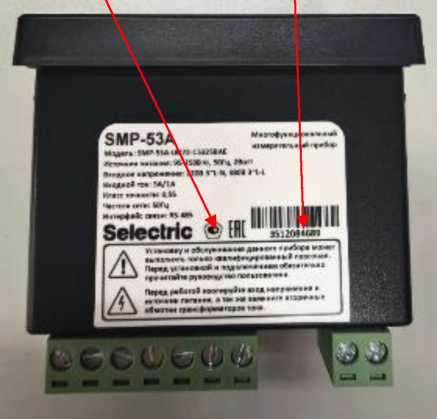

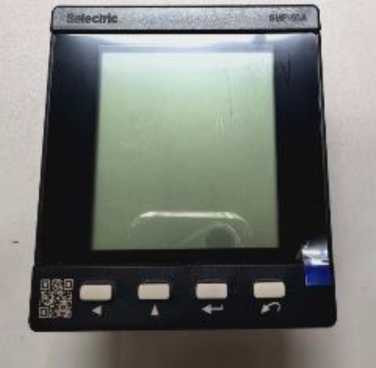

Рисунок 4 - Общий вид приборов модификации SMP-53A-LM96 (форм-фактор LM96) с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера

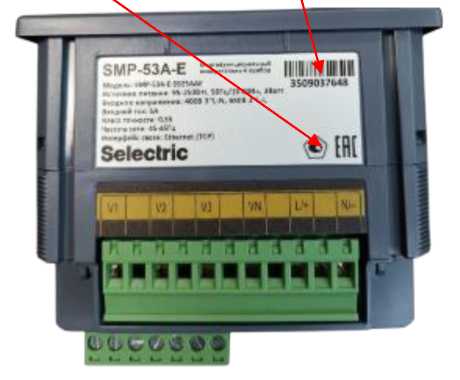

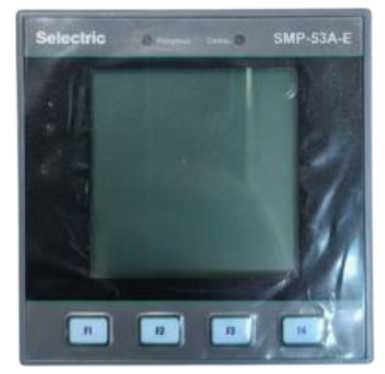

Рисунок 5 - Общий вид приборов модификации SMP-53A-E с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) приборов состоит из встроенного и внешнего ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Внешнее ПО является метрологически незначимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО_______________________________
|
Идентификационные данные |
Значение для модификации | |
|
SMP-53A |
SMP-53A-E | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
l.xx.xx |
2.xx.xx |
|
Цифровой идентификатор ПО |
- |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1. или 2. в зависимости от модификации прибора); - номер версии метрологически незначимой части ПО (xx.xx), где «х» может принимать целые значения в диапазоне от 0 до 9. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
SMP-53A |
SMP-53A-E | |
|
Номинальное среднеквадратическое значение фазного иф.ном (линейного ил.ном) напряжения переменного тока, В |
220 (380) |
400 (690) |
|
Диапазон измерений среднеквадратических значений фазного иф.ном (линейного ил.ном) напряжения переменного тока при частоте 50 Гц, В |
от 30 до 1,2' иф.ном (ил.ном) |
от 10 до 1,2' иф.ном (ил.ном) |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного иф.ном (линейного ил.ном) напряжения переменного тока при частоте 50 Гц, % |
±0,2 |
±0,2 |
|
Номинальное среднеквадратическое значение силы переменного тока 1ном, А |
1; 5 |
5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, А |
от 0,1' 1ном до 1,2-1иом |
от 0,1' 1ном до 2-1иом |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, % |
±1,0 |
±1,0 |
|
Диапазон измерений коэффициента мощности |
от 0 до 1 |
от 0 до 1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности, % |
±0,5 |
±0,5 |
|
Диапазон измерений фазной и суммарной по трем фазам активной электрической мощности, Вт |
от 30 до 1,2' иф.ном (ил.ном) от 0,1 • 1ном до 1,2-1ном 0 < cosф < 1 |
от 10 до 1,2' иф.ном (ил.ном) от 0,1 • 1ном до 2-1иом 0 < cosф < 1 |
|
Пределы допускаемой относительной погрешности измерений фазной и суммарной по трем фазам активной электрической мощности, % |
±0,5 |
±0,5 |
|
Диапазон измерений фазной и суммарной по трем фазам реактивной электрической мощности, вар |
от 30 до 1,2' иф.ном (ил.ном) от 0,1' 1ном до 1,2-1ном 0 < simp < 1 |
от 10 до 1,2' иф.ном (ил.ном) от 0,1' 1ном до 2-1иом 0 < simp < 1 |
|
Пределы допускаемой относительной погрешности измерений фазной и суммарной по трем фазам реактивной электрической мощности, % |
±0,5 |
±0,5 |
|
Диапазон измерений фазной и суммарной по трем фазам полной электрической мощности, В^А |
от 30 до 1,2' иф.ном (ил.ном) от 0,1' 1ном до 1,2-1ном |
от 10 до 1,2' иф.ном (ил.ном) от 0,1' 1ном до 2-1иом |
|
Пределы допускаемой основной относительной погрешности измерений фазной и суммарной по трем фазам полной электрической мощности, % |
±0,5 |
±0,5 |
|
Классы точности приборов при измерении активной электрической энергии |
0,5S |
0,5S |
|
Наименование характеристики |
Значение для модификации | |
|
SMP-53A |
SMP-53A-E | |
|
Диапазон измерений активной электрической энергии, Вт^ч |
от 30 до 1,2' и<ф.ном (Льном) от 0,1 • 1ном до 1,2-1ном 0 < cosф < 1 |
от 10 до 1,2' иф.ном (Лл.ном) от 0,1 • 1ном до 2-1иом 0 < cosф < 1 |
|
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
приведены в таблицах 3, 4 |
приведены в таблицах 3, 4 |
|
Классы точности приборов при измерении реактивной электрической энергии |
2 |
2 |
|
Диапазон измерений реактивной электрической энергии, вар^ч |
от 30 до 1,2' иф.ном (Цл.ном) от 0,1 • 1ном до 1,2-1ном 0 < sinф < 1 |
от 10 до 1,2' иф.ном (Лл.ном) от 0,1 • 1ном до 2-1иом 0 < sinф < 1 |
|
Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
приведены в таблицах 5, 6 |
приведены в таблицах 5, 6 |
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии при симметричной трехфазной нагрузке для класса точности 0,5 S______
|
Значение силы переменного тока, А |
Значение фазного напряжения переменного тока, В |
Коэффициент мощности C0S9 |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,1-1ном < I < 1,2<!ном (2-1ном)* |
иф.ном |
1,0 |
±0,5 |
|
0,1'1ном < I < 1,2-!ном (2'1ном)* |
0,5 (при индуктивной нагрузке) |
±0,6 | |
|
0,8 (при емкостной нагрузке) |
±0,6 | ||
|
*Для модификации SM |
[P-53A-E. | ||
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения для класса точности 0,5S
|
Значение силы переменного тока, А |
Значение фазного напряжения переменного тока, В |
Коэффициент мощности COS9 |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,1-!ном < I < 1,2-!ном (2-!ном)* |
иф.ном |
1,0 |
±0,6 |
|
0,1-!ном < I < 1,2-!ном (2-!ном)* |
0,5 (при индуктивной нагрузке) |
±1,0 | |
|
*Для модификации SMP-53A-E. | |||
Таблица 5 - Пределы допускаемой относительной погрешности измерений реактивной
электрической энергии при симметричной трехфазной нагрузке для класса точности 2
|
Значение силы переменного тока, А |
Значение фазного напряжения переменного тока, В |
Коэффициент мощности sino |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,1-1ном < I < 1,2-Ьом (2-1ном)* |
иф.ном |
1,0 |
±2,0 |
|
0,1-1ном < I < 1,2'Ьом (2-1ном)* |
0,5 |
±2,0 | |
|
0,1-Ьом < I < 1,2'Ьом (2-1ном)* |
0,25 |
±2,5 | |
|
*Для модификации SMP-53A-E. | |||
Таблица 6 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения для класса точности 2________________________________
|
Значение силы переменного тока, А |
Значение фазного напряжения переменного тока, В |
Коэффициент мощности sincp |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,1-Ьом < I < 1,2'Ьом (2-1ном)* |
иф.ном |
1,0 |
±3,0 |
|
0,1-Ьом < I < 1,2<!ном (2-Тном)* |
0,5 |
±3,0 | |
|
*Для модификации SMP-53A-E. | |||
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В: - для модификации SMP-53A - для модификации SMP-53A-E - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220 220(24) 220 50 |
|
Параметры входного сигнала: - сила постоянного тока, мА |
от 0 до 20 от 4 до 20 |
|
Номинальное значение индикации частоты переменного тока для модификации SMP-53A, Гц |
50 |
|
Диапазон индикации частоты переменного тока для модификации SMP-53A-E, Гц |
от 45 до 65 |
|
Диапазон значений постоянной счетчика, имп./(кВт^ч) |
от 1000 до 6400 |
|
Диапазон значений постоянной счетчика, имп./(квар^ч) |
от 1000 до 6400 |
|
Потребляемая мощность, Вт, не более: - для модификации SMP-53A - для модификации SMP-53A-E |
2 3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - для модификации SMP-53A (форм-фактор LM72) - для модификации SMP-53A (форм-фактор LM96) - для модификации SMP-53A-E |
72х72х92 96x96x92 96x96x88 |
|
Масса, кг, не более |
0,5 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +70 |
|
- относительная влажность, % |
от 5 до 95 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015: - для модификации SMP-53A |
IP65 |
|
- для модификации SMP-53A-E: - фронтальная панель |
IP65 |
|
- корпус |
IP30 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку прибора любым технологическим способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор многофункциональный измерительный |
SMP |
1 шт. |
|
Комплект крепежа |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Основные сведения о приборе» документа «Приборы многофункциональные измерительные SMP. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 10.09.2025 № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
ТУ 26.51.43-002-88394952-2025 «Приборы многофункциональные измерительные SMP. Технические условия»
