Генераторы сигналов векторные РИП-ГСВ
| Номер в ГРСИ РФ: | 98339-26 |
|---|---|
| Производитель / заявитель: | АО «НИИ «Вектор», г. Санкт-Петербург |
Генераторы сигналов векторные РИП-ГСВ предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98339-26 | ||||||
| Действует | по 23.04.2031 | ||||||
| Наименование | Генераторы сигналов векторные | ||||||
| Модель | РИП-ГСВ | ||||||
| Приказы |
№801 от
23.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | fb1265ab-a76b-118c-d9c5-93768caea268 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НИИ «Вектор», РОССИЯ, 197022, г. Санкт-Петербург, вн.тер.г. Муниципальный округ Аптекарский остров, ул. Академика Павлова, д. 14, литера А, офис 26-Н, пом. 10
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1834-441-2025 ГСИ. Генераторы сигналов векторные РИП-ГСВ. Методика поверки
(с 23.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98339-26: Описание типа
2026-98339-26.pdf
|
Скачать | 240.3 КБ | |
|
98339-26: Методика поверки
РТ-МП-1834-441-2025
2026-mp98339-26.pdf
|
Скачать | 5.3 MБ |
Описание типа
Назначение
Генераторы сигналов векторные РИП-ГСВ предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Описание
Конструктивно генераторы сигналов векторные РИП-ГСВ (далее по тексту - генератор) выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. На задней панели генератора расположены интерфейсы USB, JTAG, SFP, разъём питания, разъёмы входа/выхода опорной частоты, а также входы для внешних модулирующих сигналов и сигнала синхронизации. Выход СВЧ генератора расположен на его передней панели.
Принцип работы генератора основан на формировании в нем модулирующего диапазона частот при помощи цифро-аналогового преобразователя (ЦАП), переносе его на несущую частоту в широком диапазоне (от 8 кГц до 39,9 ГГц) посредством диапазонных квадратурных смесителей, подключенных к синтезатору высокой частоты. Источником опорной частоты для синтезаторов высокой частоты служит кварцевый генератор с частотой 10 МГц. Выходной уровень генератора регулируется аттенюаторами с малым шагом ослабления. Уменьшение гармонических и негармонических искажений спектра выходного сигнала осуществляется с помощью набора встроенных переключаемых фильтров.
Нанесение знака поверки на средство измерений не предусмотрено.

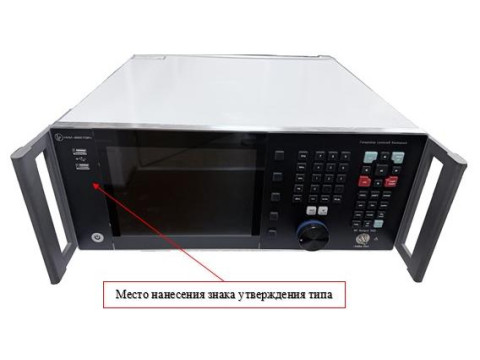

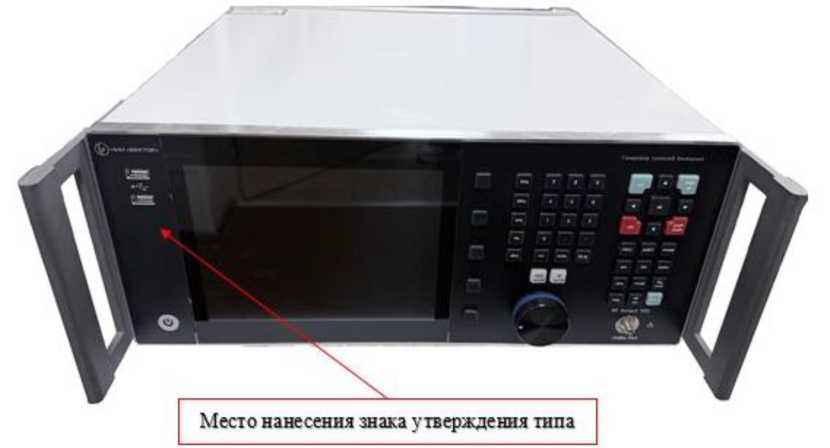

Общий вид генератора представлен на рисунке 1.

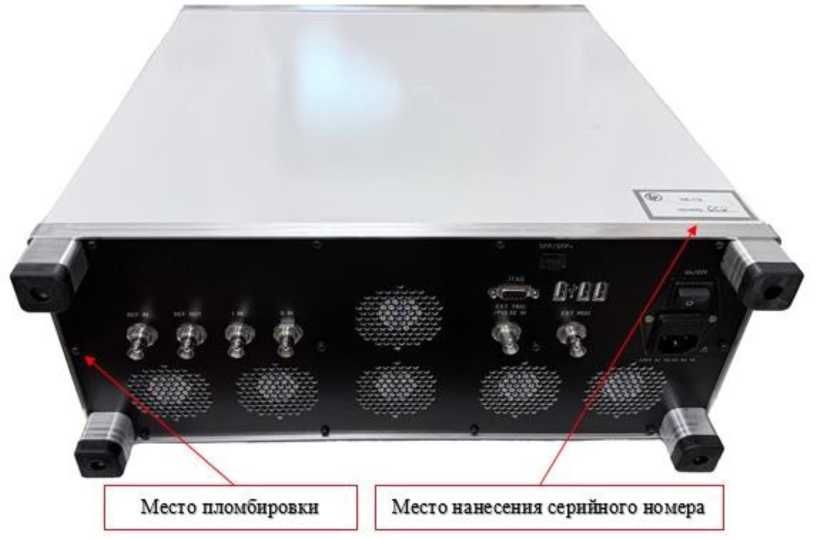

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в трехзначном цифровом формате наносится методом наклейки на верхнюю панель в месте, указанном на рисунке 2.
Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение «MWT GUI» предназначено для управления режимами работы генератора. Программное обеспечение «MWT GUI» предназначено только для работы с генератором и не может быть использовано отдельно от его измерительно-вычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генератора за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MWT GUI |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 8*103 до 3,99П010 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Пределы допускаемой относительной погрешности установки частоты: -в диапазоне частот от 8 кГц до 100 МГц включ. -в диапазоне св. 100 МГц до 39,9 ГГц |
± 1,3М0-6 ± 2-10-9 |
|
Минимальная выходная мощность во всем диапазоне частот, дБ не более |
-55 |
|
Максимальная выходная мощность на частотах, дБ не менее: от 8 до 15 кГц включ. св. 15 до 100 кГц включ. св. 100 кГц до 100 МГц включ. св. 100 МГц до 1 ГГц включ. св. 1 до 6 ГГц включ. св. 6 до 13 ГГц включ. св. 13 до 16 ГГц включ. св. 16 до 20 ГГц включ. св. 20 до 23 ГГц включ. св. 23 до 37 ГГц включ. св. 37 до 39,9 ГГц |
8 10 14 30 27,5 25 21 15 12 10 8 |
|
Пределы допускаемой абсолютной погрешности установки мощности, дБ |
± 2,5 |
|
Дискретность установки амплитуды, дБ |
0,1 |
|
Уровень гармонических составляющих, для немодулированного сигнала (уровень минус 10 дБ), дБ, не более: от 10 кГц до 105 МГц включ.; св. 105 МГц до 39,9 ГГц |
-25 -23 |
|
Уровень негармонических спектральных компонентов для немодулированного сигнала (уровень 10 дБ) в частотном диапазоне, дБ, не более: от 1 МГц до 8 ГГц включ. св. 8 до 15 ГГц включ. св. 15 до 39,9 ГГц |
-52 -55 -60 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Уровень фазового шума для немодулированного сигнала, | |
|
(уровень 10 дБ), дБ, не более: | |
|
На частоте 100 МГц с отстройкой | |
|
100 Гц |
-105 |
|
1 кГц |
-110 |
|
10 кГц |
-112 |
|
100 кГц |
-127 |
|
1 МГц |
-127 |
|
На частоте 1 ГГц с отстройкой | |
|
100 Гц |
-82 |
|
1 кГц |
-90 |
|
10 кГц |
-95 |
|
100 кГц |
-110 |
|
1 МГц |
-130 |
|
На частоте 3 ГГц с отстройкой | |
|
100 Гц |
-75 |
|
1 кГц |
-82 |
|
10 кГц |
-84 |
|
100 кГц |
-105 |
|
1 МГц |
-120 |
|
На частоте 10 ГГц с отстройкой | |
|
100 Гц |
-65 |
|
1 кГц |
-72 |
|
10 кГц |
-73 |
|
100 кГц |
-92 |
|
1 МГц |
-111 |
|
На частоте 16 ГГц с отстройкой | |
|
100 Гц |
-60 |
|
1 кГц |
-59 |
|
10 кГц |
-70 |
|
100 кГц |
-85 |
|
1 МГц |
-102 |
|
На частоте 20 ГГц с отстройкой | |
|
100 Гц |
-58 |
|
1 кГц |
-66 |
|
10 кГц |
-67 |
|
100 кГц |
-85 |
|
1 МГц |
-111 |
|
Уровень широкополосных шумов на частоте (отстройка 30 МГц, | |
|
мощность 15 дБ, полоса измерения 1 Гц), дБ, не более | |
|
100 МГц |
-125 |
|
500 МГц |
-132 |
|
1 ГГц |
-132 |
|
5 ГГц |
-130 |
|
10 ГГц |
-139 |
|
16 ГГц |
-129 |
|
20 ГГц |
-124 |
|
39,9 ГГц |
-125 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Характеристики амплитудной модуляции (АМ): - глубина модуляции, % |
От 0 до 100 |
|
- дискретность, % - пределы допускаемой абсолютной погрешности установки глубины |
1 |
|
модуляции, %, не более |
±3 |
|
Характеристики частотной модуляции (ЧМ): - максимальная девиация, МГц, не менее |
180 |
|
- дискретность, Г ц - пределы допускаемой относительной погрешности установки девиации |
1 |
|
частоты, % |
±5 |
|
Характеристики фазовой модуляции (ФМ): | |
|
- максимальная девиация, рад, не менее |
16 |
|
- дискретность установки ФМ, % от девиации, не более |
0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Виды встроенной цифровой модуляции |
1. ASK (OOK, 2-ASK, 4-ASK) 2.FSK, индекс модуляции от 0,1 до 1 (2-FSK) 3.PSK (BPSK, QPSK, 8-PSK) 4.QAM (16-QAM, 32-QAM, 64-QAM). 5.ЛЧМ, ППРЧ |
|
Модуль вектора ошибок (EVM), %, не более |
± 2 |
|
Типы цифровых формирующих фильтров |
Приподнятый косинус, Корень из приподнятого косинуса, фильтр Гаусса |
|
Напряжение питающей сети, В |
230 ± 23 |
|
Номинальное значение частоты питающей сети, Гц |
50 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, С; - относительная влажность, %; - атмосферное давление, кПа |
20 ± 2 от 30 до 80 от 86,6 до 106,0 |
|
Масса, кг, не более |
30 |
|
Габаритные размеры, без учета рукояток (ширинахвысотахглубина), мм, не более |
190х430х452 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится на лицевую панель генератора в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов векторный РИП-ГСВ |
ВРПЕ.433529.001 |
1 шт. |
|
Кабель питания сетевой |
- |
1 шт. |
|
Паспорт |
ВРПЕ.433529.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ВРПЕ.433529.001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.5 «Порядок работы» руководства по эксплуатации ВРПЕ.433529.001 РЭ
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта от 29.12.2018 № 2839 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
Приказ Росстандарта от 01.02.2022 № 233 Об утверждении Государственной поверочной схемы для средств измерений девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
ВРПЕ.433529.001 ТУ Генератор сигналов векторный «РИП-ГСВ» Технические условия
