Расходомеры ультразвуковые LYNSB

Назначение

Расходомеры ультразвуковые LYNSB (далее - расходомеры) предназначены для измерений объемного расхода и объема природного газа по ГОСТ 5542-2022, свободного нефтяного газа по ГОСТ Р 8.1016-2022, паровой фазы сжиженного углеводородного газа и других неагрессивных газов в рабочих условиях.

Описание

Принцип работы расходомеров основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени пропорциональна скорости потока газа. Объемный расход газа вычисляется по значениям скорости потока газа и площади измерительного сечения.

В состав расходомеров входит:

- преобразователь расхода ультразвуковой в корпусном исполнении (далее - ПРУ);

- электронный блок (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, их преобразование, обработку и вычисление объемного расхода газа с последующим формированием цифровых или аналоговых выходных сигналов. ЭБ устанавливается на ПРУ и имеет жидкокристаллический индикатор (далее -ЖКИ) для работы с меню расходомера и отображения измерительной информации.

Расходомеры изготавливаются по заказу в любой цветовой гамме.

Расходомеры выпускаются в модификациях обычного типа и компактного типа (далее - D тип), которые отличаются внешним видом, количеством пар приемопередатчиков.

Расходомеры модификации обычного типа выпускаются с номинальным диаметром (далее - DN) 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400.

Расходомеры модификации D типа могут выпускаться с номинальным диаметром (далее - DN) 25, 32, 50, 65, 80, 100.

Расходомеры имеют исполнения КТ 0,5, КТ 1,0, КТ 1,5, которые отличаются значениями пределов допускаемой относительной погрешности и диапазоном измерений объемного расхода газа.

Расходомеры могут выпускаться в обычном и взрывозащищенном исполнении.

В расходомерах предусмотрена возможность измерений объемного расхода газа в прямом и обратном направлении (реверсивный режим).

Заводской номер, состоящий из арабских цифр и латинских букв, наносится на маркировочную табличку, закрепленную на корпусе ЭБ модификации обычного типа и на корпусе ЭБ и ПРУ модификации D типа методом лазерной гравировки. Формат и место нанесения заводского номера (1) и знака утверждения типа (2) представлены на рисунках 3-4.

На рисунке 5 приведена схема пломбировки и обозначение мест ограничения доступа к местам настройки (регулировки), для нанесения знака поверки для защиты от несанкционированного доступа расходомеров ультразвуковых LYNSB модификации обычного типа.

Ограничение доступа к местам настройки (регулировки) расходомеров ультразвуковых LYNSB модификации D типа не предусмотрено.

Расходомеры обеспечивают выполнение следующих функций:

- архивирование в энергонезависимой памяти и вывод на ЖКИ измерений объема газа при рабочих условиях;

- защиту от несанкционированного доступа к параметризации и архивам;

- передачу измеренных данных, параметров настройки и архивной информации.

Общий вид расходомеров представлен на рисунках 1 - 2.

Место расположения маркировочных табличек

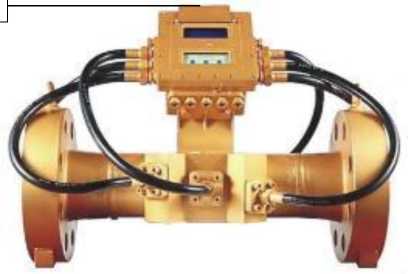

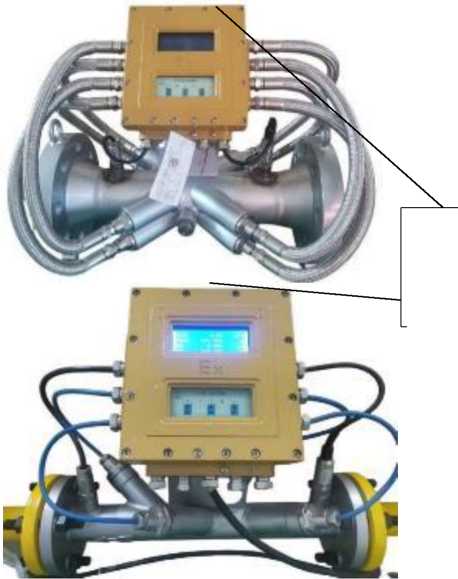

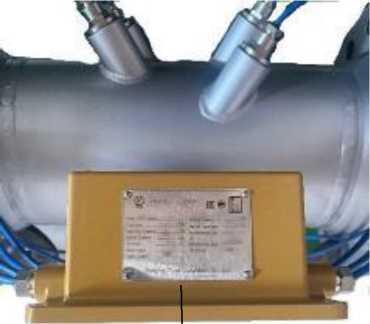

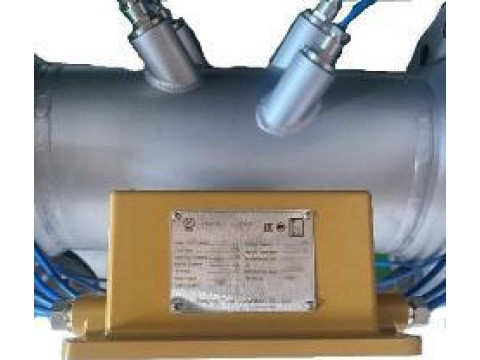

Рисунок 1 - Общий вид расходомера ультразвукового LYNSB модификации обычного типа с указанием места расположения маркировочной таблички

Места расположения маркировочных табличек

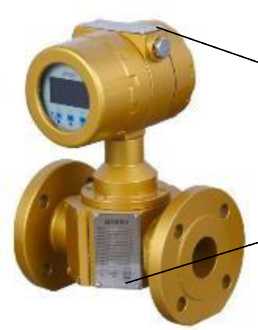

Рисунок 2 - Общий вид расходомера ультразвукового LYNSB модификации D типа с указанием мест расположения маркировочных табличек

Flor Range;

transitional Florrate:

Koairel Diteetяг:

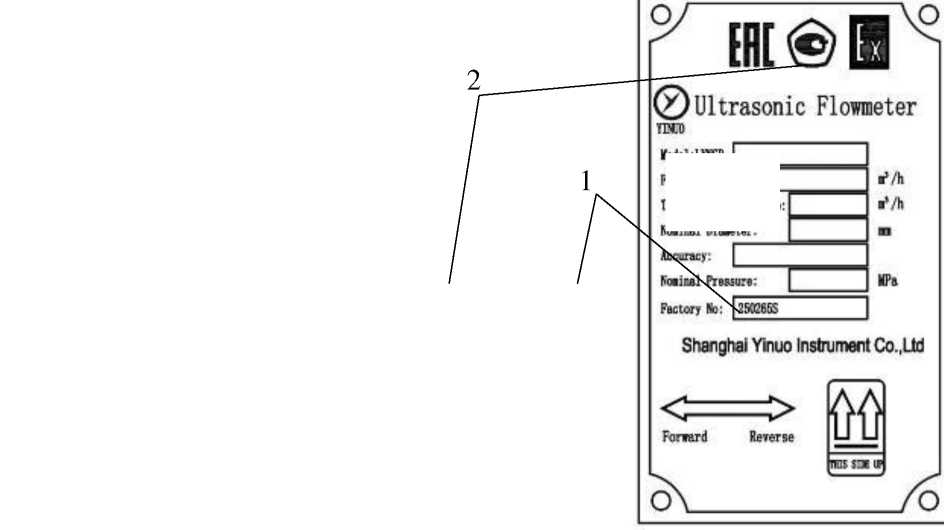

Рисунок 3 - Общий вид маркировочных табличек расходомера ультразвукового LYNSB модификации D типа с указанием мест нанесения заводского номера и знака утверждения типа

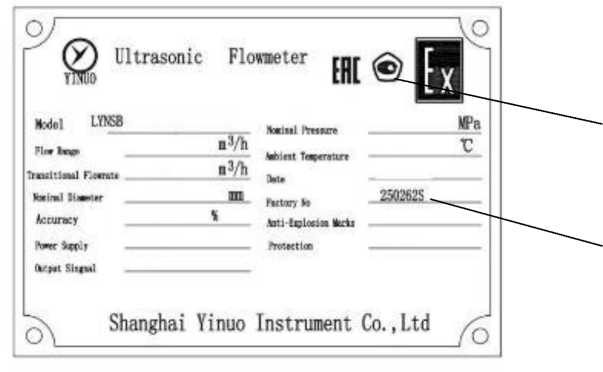

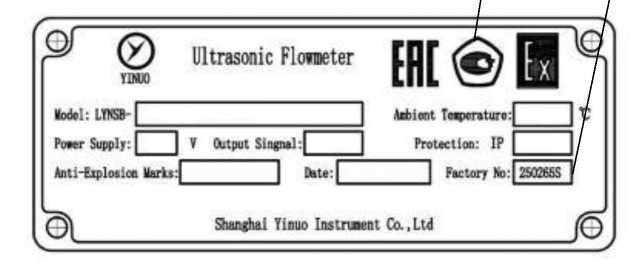

Рисунок 4 - Общий вид маркировочной таблички расходомера ультразвукового LYNSB модификации обычного типа с указанием мест нанесения заводского номера и знака утверждения типа

1 - заводской номер

2 - знак утверждения типа

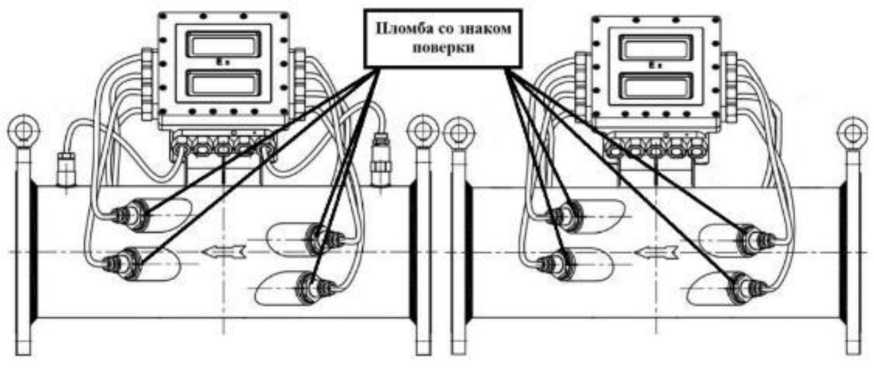

Рисунок 5 - Схема пломбировки расходомера ультразвукового LYNSB модификации обычного типа

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов

Лист № 5

Всего листов 7 измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

* Qt - переходное значение измеряемого расхода, конкретные значения которого указываются в эксплуатационной документации и на маркировочной табличке расходомера

Таблица 3 - Технические характеристики

Таблица 4 - Показания надежности

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ЭБ модификации обычного типа и на корпусе ЭБ и ПРУ модификации D - типа методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Принцип работы расходомеров ультразвуковых, метод измерений» руководства по эксплуатации расходомеры ультразвуковые LYNSB.

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

Расходомеры ультразвуковые LYNSB. Стандарт предприятия
