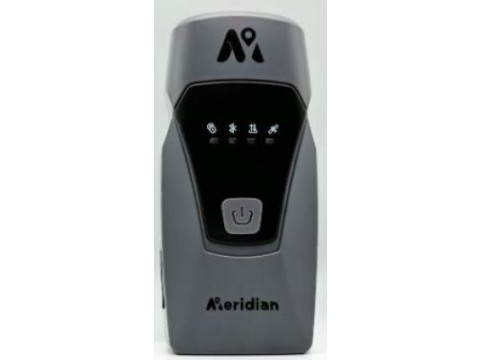

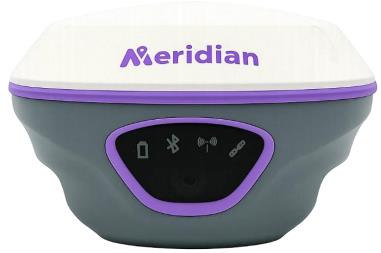

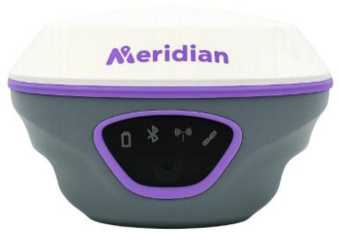

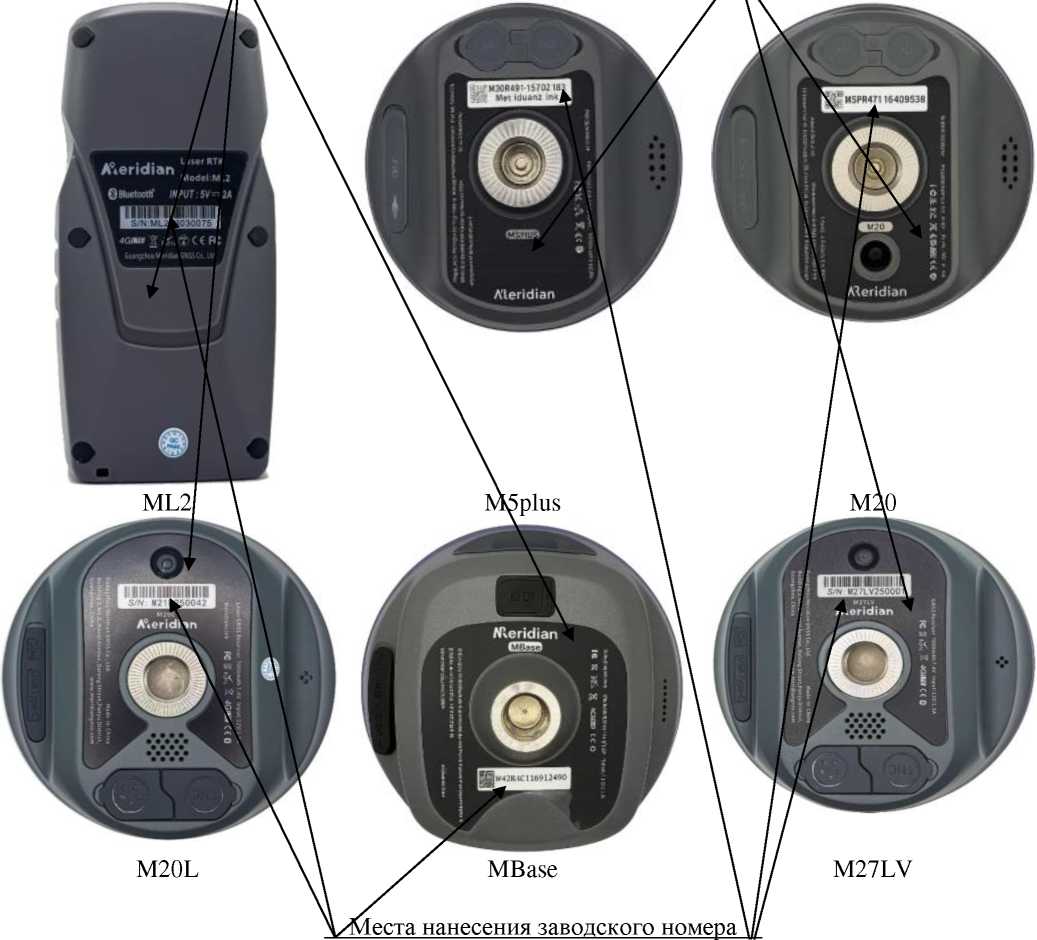

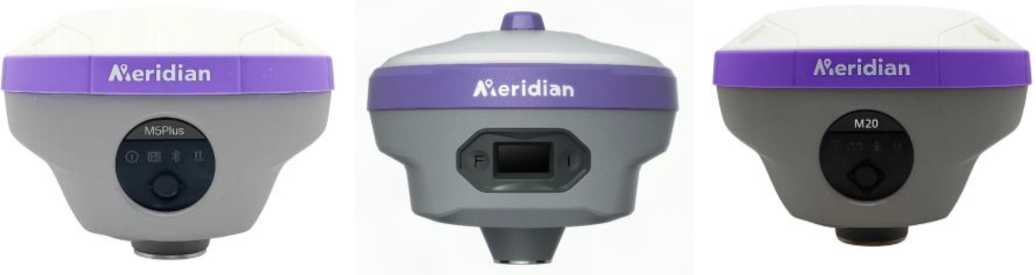

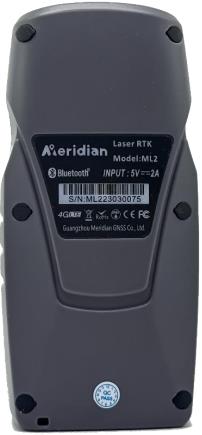

Аппаратура геодезическая спутниковая Meridian M

Наименование блоков

Модис

шкации

ML2

M5plus

M20

M20L

MBas

e

M27L V

ГНСС-антенна

+

+

+

+

+

+

Модуль беспроводной технологии Bluetooth®

+

+

+

+

+

+

Модуль беспроводной технологии Wi-Fi

+

+

+

+

Модем GSM

+

+

+

+

+

Модем УКВ

+

+

+

+

+

Модуль обработки информации

+

+

+

+

+

+

Модуль хранения информации

+

+

+

+

+

Модуль управления, индикации и вывода информации

+

+

+

+

+

+

Инерциальный измерительный блок (IMU) коррекции наклона оси аппаратуры от направления на зенит

+

+

+

+

+

+

Аккумуляторная батарея

+

+

+

+

+

+

Наименование блоков

Модификации

ML2

M5plus

M20

M20 L

MBase

M27LV

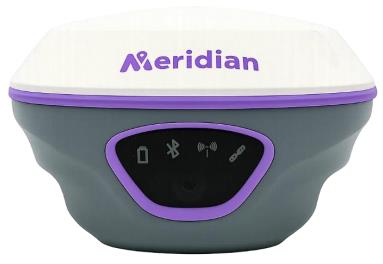

Индикатор питания

П.П

П.П

П.П

П.П

П.П

П.П

Индикатор отслеживания сигналов спутников

П.П

П.П

П.П

П.П

П.П

Индикатор приема и передачи данных

П.П

П.П

П.П

П.П

П.П

Индикатор Bluetooth®

П.П

П.П

П.П

П.П

П.П

П.П

Индикатор заряда аккумуляторных батарей

П.П

П.П

П.П

П.П

П.П

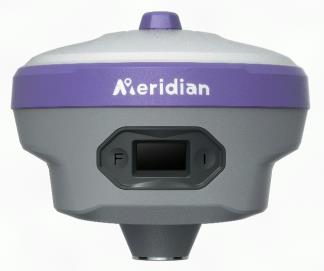

Дисплей для отображения текущего режима работы и управления

П.П

Метка NFC для подключения аппаратуры к контроллеру

Б.П

Б.П

Б.П

Б.П

Б.П

Кнопка включения/выключения аппаратуры

П.П

П.П

П.П

П.П

П.П

П.П

Функциональная кнопка для навигации в меню прибора

П.П

Слот для установки Micro-SIM карты

Б.П

Б.П

Б.П

Б.П

Б.П

USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на персональный компьютер

Б.П

Б.П

Б.П

Б.П

Б.П

Б.П

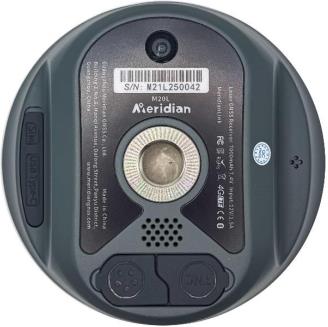

Резьбовое крепление 5/8   (1/4 для

модификации ML2) дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

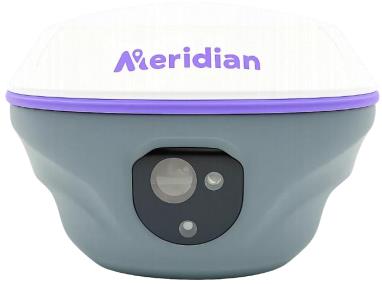

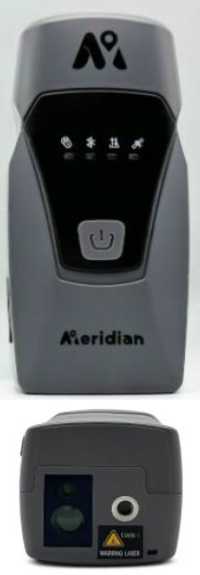

Встроенный лазерный дальномер

Н.Ч

З.П

З.П

Камера для наведения лазера на цель и измерения расстояния до объекта измерения

З.П

З.П

Разъём типа SMA для подключения УКВ антенны

Н.Ч

Н.Ч

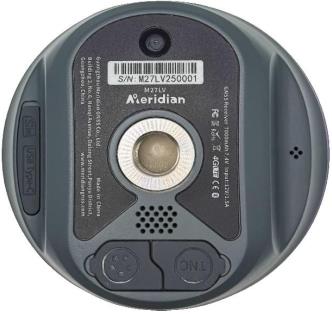

Разъём типа TNC для подключения УКВ антенны

Н.Ч

В.Ч

Н.Ч

Разъем LEMO (5-pin) для подключения внешнего УКВ модема и внешнего питания

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Динамик для сообщения о состоянии аппаратуры и режиме ее работы

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Наименование блоков

Модификации

ML2

M5plus

M20

M20 L

MBase

M27LV

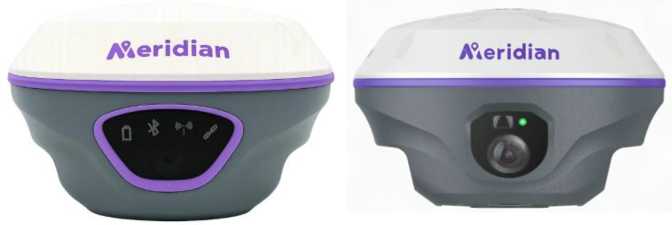

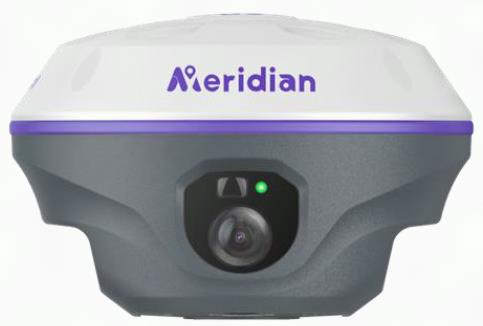

Видеокамера для реализации разбивки местности с применением технологии дополненной реальности (AR, Augmented Reality)

Н.Ч

З.П, Н.Ч

З.П, Н.Ч

П.П - передняя панель Б.П - боковая панель З.П - задняя панель Н.Ч - нижняя часть В.Ч - верхняя часть

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

M-Survey

Web-интерфейс

Номер версии (идентификационный номер) ПО

1.0 и выше

1.09

Цифровой идентификатор ПО

-

-

Наименование характеристики

Значение

Режим «Статика» 1)

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<2,5+0,540-6<D) 2)

±2<5,0+0,540-6<d) 2)

Режим «Кинематика с постобработкой» 1) 3)

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<5+0,540-6<D) 2) ±2<10+0,840-6<D) 2)

Режим «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<5+0,540-6<D) 2) ±2<10+0,840-6<D) 2)

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика 1) 3) 4) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<5+0,540-6<D+0,2^) 2) 5) ±2<10+0,840-6<D+0,2^a) 2) 5)

Наименование характеристики

Значение

Для модификаций ML2, M20L и M27L V:

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика и встроенного лазерного дальномера 1) 3) 4)

Доверительные   границы абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

- в плане

- по высоте

±2<5+0,540-6<D+0,2^+5,0^S) 2) 6) ±2<10+0,840-6<D+0,2^+5,0^S) 2) 6)

Режим «Дифференциальные кодовые измерения» 1) Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм: - в плане - по высоте

±2<250+140-6<D) 2)

±2'(500+140’6<D) 2)

Режим «Автономный»

Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм:

- в плане

- по высоте

±24000

±24500

1) Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС.

2) D - измеряемое расстояние, мм.

3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

4) IMU - инерциальная система коррекции наклона оси аппаратуры от направления на зенит.

5) а - коэффициент от 1 до 120, соответствующий углу отклонения вертикальной оси аппаратуры от направления на зенит в градусах.

6) S - коэффициент от 1 до 20 (для модификаций ML2, M20L и M27LV для остальных принять как 0), соответствующий измеренному расстоянию от аппаратуры до точки съёмки с использованием встроенного лазерного дальномера в метрах.

Наименование характеристики

Значение

Количество каналов

1408

Принимаемые сигналы:

- ГНСС GPS

- ГНСС ГЛОНАСС

- ГНСС BEIDOU

- ГНСС GALILEO

- ГНСС NavIC/ IRNSS

- SBAS

- QZSS

L1C/A, L1Q L2C, L2P(Y), L5

L1(G1), L2(G2), L3(G3)

B1(B1I, B1C-Pilot), B2(B2I, B2a-

Pilot, B2b-Pilot), B3(B3I)

L1(E1), L5(E5a), L7(E5b), L6(E6)

L5

L1

L1C/A, L1C, L2C, L5

Наименование характеристики

Значение

Напряжение внешнего источника питания постоянного тока через USB порт типа Туре-С, В

- для модификаций M5plus, M20, M20L, MBase, M27LV - для модификации ML2

от 5 до 12 5

Для модификаций M5plus, M20, M20L, MBase, M27LV Напряжение внешнего источника питания постоянного тока через разъем LEMO (5-pin), В

от 9 до 24

Масса, кг, не более:

- модификация ML2

- модификация M5plus

- модификация M20

- модификация M20L

- модификация MBase

- модификация M27LV

0,28

0,65

0,65

0,73

0,91

0,73

Габаритные размеры, мм, не более:

- модификация ML2 (длинахширинахвысота)

- модификация M5plus (диаметрхвысота)

- модификация M20 (диаметрхвысота)

- модификация M20L (диаметрхвысота)

- модификация MBase (диаметрхвысота)

- модификация M27LV (диаметрхвысота)

134х64х58 119х90 115х95 125х79 133х115 125х79

Рабочие условия эксплуатации:

диапазон рабочих температур, °С:

- для модификации ML2

- для модификаций M5plus, M20, M20L, MBase и M27LV относительная влажность при температуре 25 оС, %

от -20 до +75 от -45 до +75 до 100

Повышенная предельная температура, °С

+85

Пониженная предельная температура, °С

-55

Наименование

Обозначение

Количество

1 Аппаратура геодезическая спутниковая Meridian M в составе:

1 компл.

1.1 Блок приемника

ML2 (M5plus, M20, M20L, MBase и M27LV)

1 шт.

1.2 Антенна УКВ1)

-

1 шт.

1.3 Кабель Type-C/USB

-

1 шт.

1.4 Адаптер питания USB/220 В

-

1 шт.

1.5 Кейс транспортировочный ударопрочный1)

-

1 шт.

Наименование

Обозначение

Количество

1.6 ПО «M-Survey» 1)

M-Survey

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Паспорт

-

1 экз.

4 Методика поверки

-

1 экз.

1) По заказу потребителя
