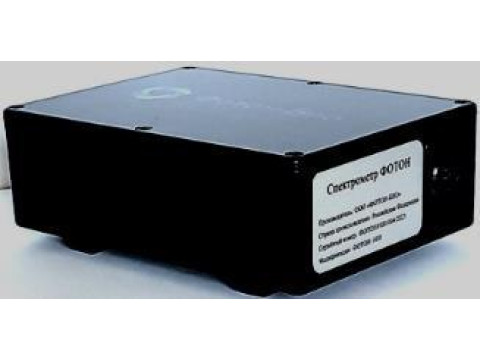

Спектрометры ФОТОН
| Номер в ГРСИ РФ: | 98355-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО «ФОТОН-БИО»,г. Черноголовка |
Спектрометры ФОТОН (далее - спектрометры) предназначены для измерений в реальном времени спектров излучения в видимом и ближнем инфракрасном оптическом диапазоне.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98355-26 | |||||||||||||||||||||
| Действует | по 27.04.2031 | |||||||||||||||||||||
| Наименование | Спектрометры | |||||||||||||||||||||
| Модель | ФОТОН | |||||||||||||||||||||
| Модификации |
ФОТОН 600 ФОТОН 1200 ФОТОН 1800 |
|||||||||||||||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | af9a69a9-f944-43fb-45c8-59f9bcca3048 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «ФОТОН-БИО», РОССИЯ, 142432, Московская обл., г.о. Черноголовка, г. Черноголовка, ул. Коммунальная, д. 3, помещ. 11, 12, 15, 16
Поверка
| Методика поверки / информация о поверке |
МП 035.М4-25 ГСИ. Спектрометры ФОТОН. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98355-26: Описание типа
2026-98355-26.pdf
|
Скачать | 124.7 КБ | |
|
98355-26: Методика поверки
МП 035.М4-25
2026-mp98355-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Спектрометры ФОТОН (далее - спектрометры) предназначены для измерений в реальном времени спектров излучения в видимом и ближнем инфракрасном оптическом диапазоне.
Описание
Принцип действия спектрометров основан на преобразовании излучения от источника света в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет спектра излучения.
Конструктивно спектрометры представляют собой портативный переносной блок. Прибор основан на 50-мм или 75-мм оптической платформе Черни-Тернера. Приемник излучения - линейный ПЗС-детектор с разрешением 3648 пикселей.
Управление спектрометрами осуществляется с помощью программного обеспечения (далее - ПО) EnSpectr_Developer. ПО установлено на персональный компьютер. Подключение к компьютеру производится через интерфейс USB 2.0 с помощью USB-кабеля, результаты выводятся на монитор компьютера.
Питание спектрометров осуществляется от компьютера.
Спектрометры выпускаются в трех модификациях: ФОТОН 600, ФОТОН 1200 и ФОТОН 1800.
Серийный номер наносится типографским методом на маркировочную наклейку, расположенную на боковой поверхности корпуса спектрометров. Серийный номер состоит из буквенно-цифрового обозначения модификации спектрометра, арабских цифр (последние четыре - год изготовления спектрометра) и двух специальных символов «косая черта» («слеш»).
Общий вид спектрометров представлен на рисунке 1.
Пломбирование спектрометров не предусмотрено.
Знак поверки на спектрометры не наносится.
Разъем USB
Разъем
для оптоволоконного кабеля
Рисунок 1 - Общий вид и схема маркировки спектрометров ФОТОН
Программное обеспечение
Для управления работой спектрометров (настройки режимов измерений, отображения и сохранения результатов измерений) и анализа полученных данных используется ПО EnSpectr_Developer.
ПО записано в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к ПО исключён наличием логина и пароля.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EnSpectr_Developer |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.7.0.3704 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация | |||
|
ФОТОН 600 |
ФОТОН 1200 |
ФОТОН 1800 | |
|
Спектральное разрешение*, нм, не более |
1,10 |
0,30 |
0,15 |
|
Диапазон измерений длины волны, нм |
от 350 до 1020 |
от 400 до 720 |
от 745 до 860 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны, нм |
± 2,1 |
± 2,2 |
± 0,2 |
|
Действительное значение спектрального разрешения определяется для каждого спектрометра в процессе первичной поверки. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация | |||
|
ФОТОН 600 |
ФОТОН 1200 |
ФОТОН 1800 | |
|
Число штрихов дифракционной решетки, шт/мм |
600 |
1200 |
1800 |
|
Время интегрирования, мс |
от 10 до 60000 | ||
|
Тип детектора |
ПЗС-детектор | ||
|
Электропитание |
от USB интерфейса ПК | ||
|
Потребляемая мощность, В^А, не более |
15 | ||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
250 150 70 | ||
|
Масса, кг, не более |
2 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 от 30 до 80 от 97 до 105 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр |
ФОТОН 600, ФОТОН 1200 или ФОТОН 1800 |
1 шт. |
|
USB-кабель |
_ |
1 шт. |
|
Оптоволоконный кабель |
_ |
1 шт. |
|
Флеш-диск с ПО |
_ |
1 шт. |
|
Защитный кейс |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Эксплуатация прибора» документа «Спектрометры ФОТОН. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.53-001-32427177-2024 «Спектрометры ФОТОН. Технические условия».
