Нивелиры оптические RGK N-05
| Номер в ГРСИ РФ: | 98361-26 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD., Китай |
Нивелиры оптические RGK N-05 (далее — нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98361-26 | ||||||
| Действует | по 27.04.2031 | ||||||
| Наименование | Нивелиры оптические | ||||||
| Модель | RGK N-05 | ||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 25082f17-9607-e193-d6e7-c2d22511e8f1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.», КИТАЙ, SNDWAY SCIENCE AND TECHNOLOGY PARK, 58 TUANJIE ROAD, DANING COMMUNITY, 523928 HUMEN, DONGGUAN, GUANGNONG
Поверка
| Методика поверки / информация о поверке |
МП-27/026-2025 ГСИ. Нивелиры оптические RGK N-05. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98361-26: Описание типа
2026-98361-26.pdf
|
Скачать | 168.7 КБ | |
|
98361-26: Методика поверки
МП-27/026-2025
2026-mp98361-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Нивелиры оптические RGK N-05 (далее — нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора.
Измерение превышений производится путём суммирования разностей отсчётов по нивелирным рейкам, установленным на каждых двух последовательных точках, находящихся на одной линии и образующих нивелирный ход. Снятие отсчёта по одной рейке заключается
в следующем: при помощи оптического микрометра горизонтальный штрих сетки нивелира наводится на ближайшее деление находящейся в поле зрения рейки, после чего показания по рейке и по шкале оптического микрометра суммируются.
Конструктивно нивелиры состоят из металлического корпуса с размещённой в нём оптикой. Корпус соединён с несъёмной подставкой (трегером), предназначенной для установки на штатив. В верхней части корпуса расположена пластиковая ручка для транспортирования.
Заводской номер в цифровом формате наносится методом печати на нижней стороне лимба нивелира. Общий вид нивелиров и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Пломбирование крепежных винтов корпуса нивелира не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака

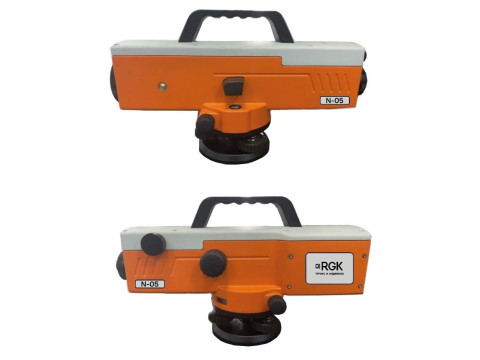

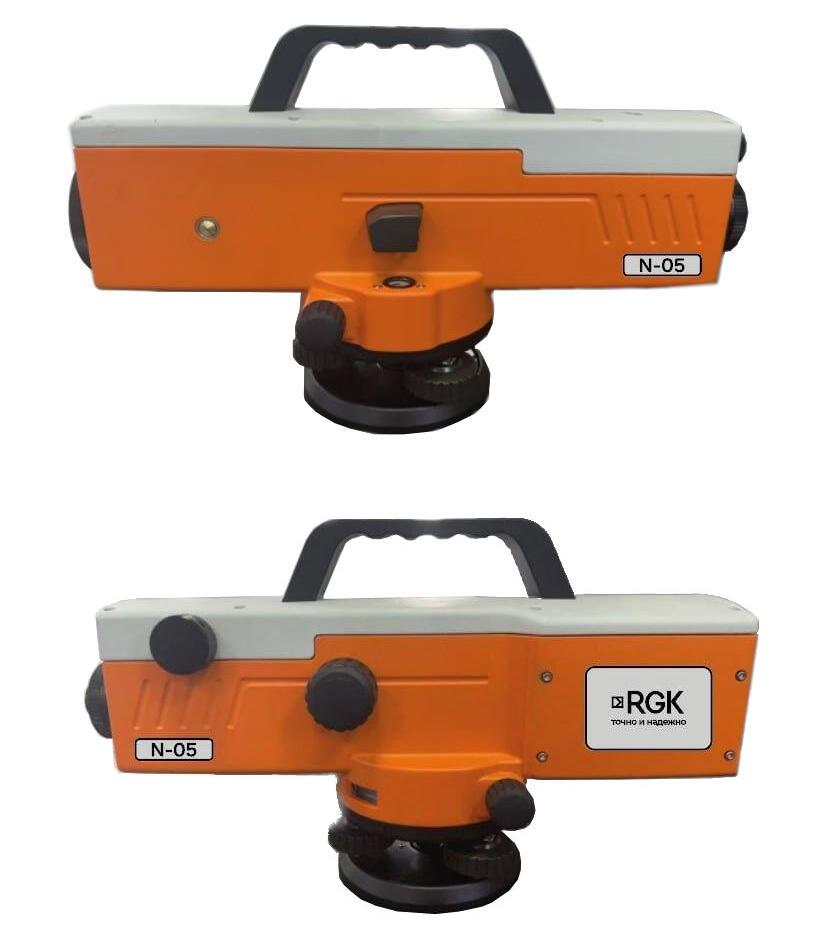

Рисунок 1 - Общий вид нивелиров оптических RGK N-05

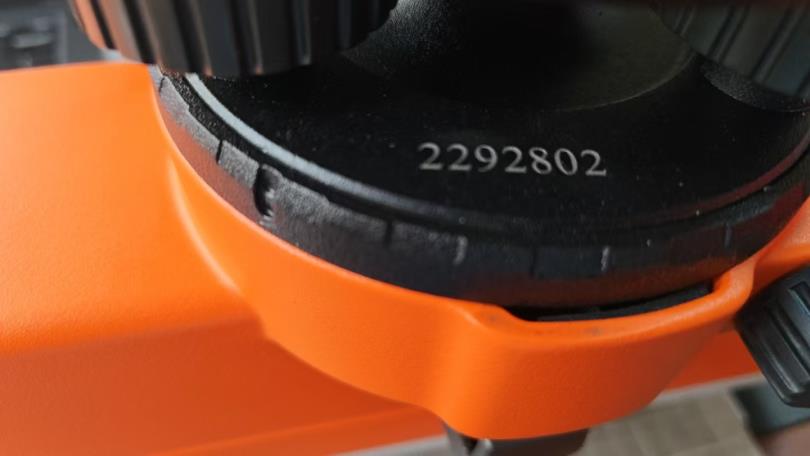

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Угол i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскость), не более |
10" |
|
Допускаемое среднее квадратическое отклонение измерений превышений на 1 км двойного хода, мм: - по инварным рейкам RGK INVAR 052, RGK INVAR 053 - по инварным рейкам RGK INVAR 102, RGK INVAR 103 |
0,5 0,7 |
|
Диапазон компенсации компенсатора |
±15' |
|
Систематическая погрешность компенсатора на 1' наклона нивелира, не более |
0,1" |
|
Предел допускаемой средней квадратической погрешности установки линии визирования |
0,2" |
|
Номинальная длина реек RGK INVAR 052, RGK INVAR 102, мм |
2000 |
|
Номинальная длина реек RGK INVAR 053, RGK INVAR 103, мм |
3000 |
|
Цена деления реек RGK INVAR 052, RGK INVAR 053, мм |
5 |
|
Цена деления реек RGK INVAR 102, RGK INVAR 103, мм |
10 |
|
Цена деления шкалы оптического микрометра, мм |
0,1 ± 0,01 |
|
Цена деления круглого установочного уровня |
8' / 2 мм |
|
Цена деления горизонтального лимба |
1° |
|
Коэффициент нитяного дальномера |
100 ± 1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Увеличение зрительной трубы, крат, не менее |
44 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
54 |
|
Угловое поле зрения зрительной трубы, не менее |
1°20' |
|
Наименьшее расстояние визирования, м, не более |
1 |
|
Габаритные размеры (ДхШхВ), мм, не более |
360x150x205 |
|
Масса, кг, не более |
4,0 |
|
Диапазон рабочих температур, °С |
от -30 до +50 |
|
Материал корпуса инварных реек |
деревянный, алюминиевый (по заказу) |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелира.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. (к-т, экз.) |
|
Нивелир оптический |
RGK N-05 |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Нитяной отвес |
- |
1 шт. |
|
Юстировочный набор (шестигранный ключ, шпилька, салфетка) |
- |
1 к-т |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Рейки нивелирная с ценой деления 5 мм |
RGK INVAR 052 или RGK INVAR 053 |
2 шт. (по заказу) |
|
Рейки нивелирная с ценой деления 10 мм |
RGK INVAR 102 или RGK INVAR 103 |
2 шт. (по заказу) |
Сведения о методах измерений
приведены в п. 3 «Работа с нивелиром» документа «Нивелир оптический RGK N-05. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Стандарт предприятия «Нивелиры оптические RGK N-05».
