Калориметр дифференциальный сканирующий DSC-510С
| Номер в ГРСИ РФ: | 98365-26 |
|---|---|
| Категория: | Калориметры |
| Производитель / заявитель: | Chengde Jinjian Testing Instrument Co., Ltd, КИТАЙ |
Калориметр дифференциальный сканирующий DSC-510C (далее - калориметр) предназначен для измерений температуры и удельной теплоты фазовых переходов жидких, твердых и порошкообразных материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98365-26 | ||||||
| Наименование | Калориметр дифференциальный сканирующий | ||||||
| Модель | DSC-510С | ||||||
| Приказы |
№812 от
27.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b9ed4a6d-a327-b066-d5cf-2f6122f333c7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Chengde Jinjian Testing Instrument Co., Ltd, КИТАЙ, No.14, High-tech Development Zone, Chengde City, Hebei Province
Поверка
| Методика поверки / информация о поверке |
МП 2416-0065-2025 ГСИ. Калориметр дифференциальный сканирующий DSC-510С. Методика поверки
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98365-26: Описание типа
2026-98365-26.pdf
|
Скачать | 122.9 КБ | |
|
98365-26: Методика поверки
МП 2416-0065-2025
2026-mp98365-26.pdf
|
Скачать | 792.7 КБ |
Описание типа
Назначение
Калориметр дифференциальный сканирующий DSC-510C (далее - калориметр) предназначен для измерений температуры и удельной теплоты фазовых переходов жидких, твердых и порошкообразных материалов.
Описание
К настоящему типу средств измерений относится калориметр дифференциальный сканирующий DSC-510C, заводской номер 20231111.
Принцип действия калориметра заключается в измерении дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода. За значение температуры фазовых переходов принимается точка начала отклонения от монотонности на непрерывно регистрируемой кривой «тепловая мощность - температура», определяемая пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией.
Калориметр состоит из измерительного блока с калориметрическими ячейками, размещенными внутри программно-управляемой печи, системы контроля температуры образца, системы контроля атмосферы (воздух, азот, кислород) образца, конструктивно расположенных в едином металлическом корпусе.
На задней панели калориметра расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.
Нанесение знака поверки на калориметр не предусмотрено. Заводской номер в виде арабских цифр нанесен на задней стороне измерительного блока в виде наклейки, как показано на рисунке 2.
Общий вид калориметра представлен на рисунке 1. Пломбирование калориметра не предусмотрено.

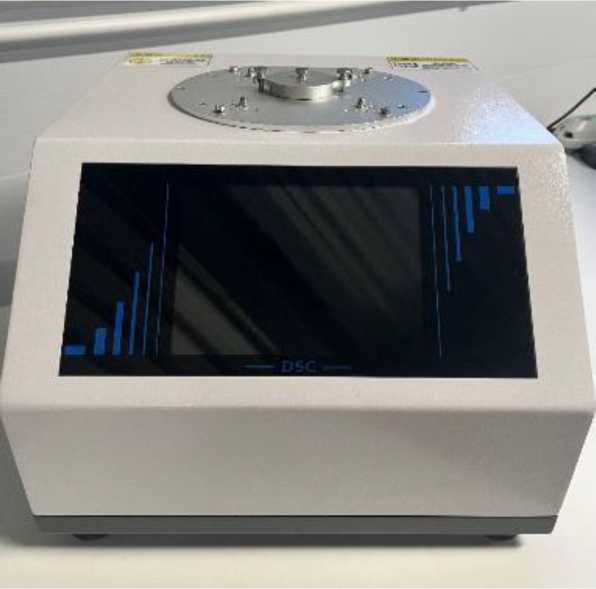

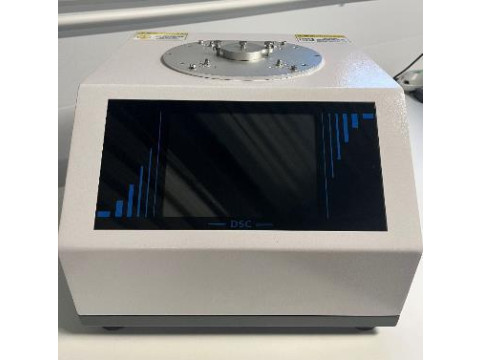

Рисунок 1 - Общий вид калориметра

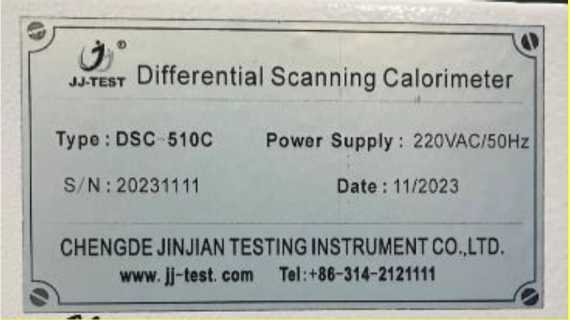

Рисунок 2 - Место нанесения заводского номера на корпус калориметра
Программное обеспечение
Программное обеспечение калориметра DSC-51OC состоит из встроенного ПО, предустановленного в микроконтроллер измерительного блока, и автономного ПО, устанавливаемого на ПК. Встроенное ПО «DSC^lOQhex» предназначено для управления процессом измерений температуры, теплоты фазовых переходов. Встроенное ПО является полностью метрологически значимым. Автономное ПО «Thermal Analysis» позволяет осуществлять выбор режимов и установку параметров эксперимента, градуировку, обработку и архивирование результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DSC510.hex |
Thermal Analysis |
|
Номер версии (идентификационный номер ПО) |
2.2.2.504 |
1.302 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры фазовых переходов, °С |
от +25 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С |
±0,5 |
|
Диапазон измерений удельной теплоты фазовых переходов, Дж/г |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % |
±2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон скорости нагрева, °С/мин |
от 0,1 до 100,0 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, ВА, не более |
1200 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
300 |
|
- ширина |
410 |
|
- высота |
370 |
|
Масса, кг, не более |
11 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С; |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
Таблица 4 -Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
Таблица 5 - Комплектность калориметра
|
Наименование |
Обозначение |
Количество |
|
Калориметр дифференциальный сканирующий |
DSC510C, зав. № 20231111 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Калориметр дифференциальный сканирующий DSC-510C», раздел 2 «Принцип работы».
Нормативные документы
Государственная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твёрдых тел в диапазоне температуры от 260 до 1800 К, утвержденная приказом Росстандарта от 28.12.2024 № 3155
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 29.01.2026 № 147
