Датчики интенсивности ультрафиолетового излучения ДУФ
| Номер в ГРСИ РФ: | 98367-26 |
|---|---|
| Производитель / заявитель: | ООО «Новотех-ЭКО», г. Вологда |
Датчики интенсивности ультрафиолетового излучения ДУФ (далее - УФ-датчики) предназначены для измерений энергетической освещенности (интенсивности) УФ-излучения бактерицидных, ртутных или амальгамных ламп низкого давления, а также в установках по обеззараживанию воды.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98367-26 | |||||||||||||||
| Действует | по 27.04.2031 | |||||||||||||||
| Наименование | Датчики интенсивности ультрафиолетового излучения | |||||||||||||||
| Модель | ДУФ | |||||||||||||||
| Модификации |
ДУФ-01 ДУФ-02 ДУФ-03 ДУФ-04 |
|||||||||||||||
| Приказы |
№812 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ae5ad42d-39b9-1b03-b51f-4850990b9217 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Новотех-ЭКО», РОССИЯ, 160004, Вологодская обл., г. Вологда, ул. Благовещенская, д. 89, офис 1
Поверка
| Методика поверки / информация о поверке |
МП 006.М4-26 ГСИ. Датчики интенсивности ультрафиолетового излучения ДУФ. Методика поверки
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98367-26: Описание типа
2026-98367-26.pdf
|
Скачать | 142.5 КБ | |
|
98367-26: Методика поверки
МП 006.М4-26
2026-mp98367-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики интенсивности ультрафиолетового излучения ДУФ (далее - УФ-датчики) предназначены для измерений энергетической освещенности (интенсивности) УФ-излучения бактерицидных, ртутных или амальгамных ламп низкого давления, а также в установках по обеззараживанию воды.
Описание
Принцип действия УФ-датчика заключается в преобразовании измеряемого потока УФ-излучения, поступающего на фотоприемник, в унифицированный токовый выходной сигнал от 4 до 20 мА.
УФ-датчик состоит из фотоприемника и усилителя-преобразователя, помещенных в корпус из нержавеющей стали. Фотоприемник преобразует УФ-излучение в электрический сигнал. Усилитель-преобразователь формирует унифицированный выходной токовый сигнал, пропорциональный значению энергетической освещенности в плоскости входного окна фотоприемника. Питание УФ-датчика осуществляется от внешнего источника постоянного напряжения. Выходной токовый сигнал измеряется внешним микроамперметром. Пластмассовые колпачки предназначены для защиты входного окна и выходного разъема от механических повреждений при транспортировке.
УФ-датчики выпускаются в модификациях: ДУФ-01, ДУФ-02, ДУФ-03, ДУФ-04. Модификации отличаются между собой метрологическими и основными техническими характеристиками.

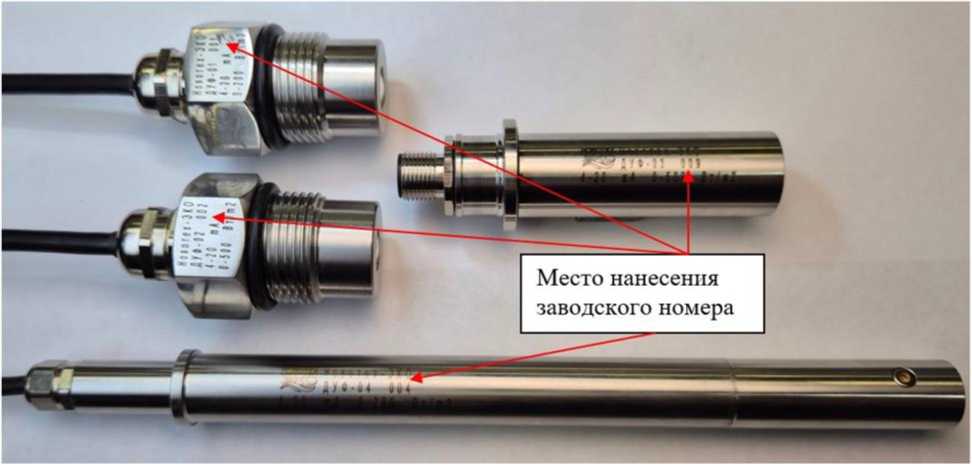

Общий вид УФ-датчиков с обозначением места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки на УФ-датчики не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на корпус УФ-датчика.
Пломбирование УФ-датчика не предусмотрено конструкцией.

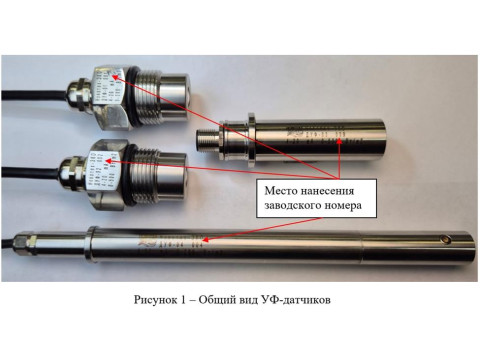

Рисунок 1 - Общий вид УФ-датчиков
Технические характеристики
Таблица 1 - Метрологические характеристики УФ-датчиков
|
Наименование характеристики |
Значение |
|
Датчик интенсивности ультрафиолетового излучения ДУФ-01 | |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от 2 до 200 |
|
Коэффициент преобразования, (мА^м2)/Вт |
0,08 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±10 |
|
Датчик интенсивности ультрафиолетового излучения ДУФ-02 | |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от 5 до 500 |
|
Коэффициент преобразования, (мА^м2)/Вт |
0,032 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±10 |
|
Датчик интенсивности ультрафиолетового излучения ДУФ-03 | |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от 5 до 500 |
|
Коэффициент преобразования, (мА^м2)/Вт |
0,032 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±10 |
|
Датчик интенсивности ультрафиолетового излучения ДУФ-04 | |
|
Диапазон измерений энергетической освещенности, Вт/м2 |
от 2 до 200 |
|
Коэффициент преобразования, (мА^м2)/Вт |
0,08 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±10 |
Таблица 2 - Основные технические характеристики УФ-датчиков ______________________
|
Наименование характеристики |
Значение |
|
Датчик интенсивности ультрафиолетового излучения Д |
[УФ-01, ДУФ-02 |
|
Рабочая длина волны, нм |
253,7 |
|
Параметры питания: - напряжение питания постоянного тока, В - диапазон выходного токового сигнала, мА |
от 12 до 35 от 4 до 20 |
|
Габаритные размеры, мм, не более: - диаметр - длина |
35 58 (без кабеля) |
|
Масса, кг, не более |
0,25 |
|
Датчик интенсивности ультрафиолетового излучения ДУФ-03 | |
|
Рабочая длина волны, нм |
253,7 |
|
Параметры питания: - напряжение питания постоянного тока, В - диапазон выходного токового сигнала, мА |
от 12 до 35 от 4 до 20 |
|
Габаритные размеры, мм, не более: - диаметр - длина |
27 88 |
|
Масса, кг, не более |
0,2 |
|
Датчик интенсивности ультрафиолетового излучения ДУФ-04 | |
|
Рабочая длина волны, нм |
253,7 |
|
Параметры питания: - напряжение питания постоянного тока, В - диапазон выходного токового сигнала, мА |
от 12 до 35 от 4 до 20 |
|
Габаритные размеры, мм, не более: - диаметр - длина |
18 214 (без кабеля) |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации (для всех модификаций): - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +1 до +35 80 от 86 до 106 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик интенсивности ультрафиолетового излучения |
ДУФ-01; ДУФ-02; ДУФ-03; ДУФ-04* |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* В зависимости от заказа | ||
Сведения о методах измерений
приведены в разделе 4 «Метод измерений» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»
ТУ 26.51.53-001-57120480-2025 «Датчики интенсивности ультрафиолетового излучения ДУФ. Технические условия»
