Трансмиттеры давления PS6000-CR-Da-C1F-С
| Номер в ГРСИ РФ: | 98368-26 |
|---|---|
| Производитель / заявитель: | Guangdong Parsen Industrial Technology Co., Ltd, КИТАЙ |
Трансмиттеры давления PS6000-CR-Da-C1F-C (далее - трансмиттеры) предназначены для измерений значений избыточного давления жидкостей и газов и последующего преобразования измеренных значений избыточного давления жидкостей и газов в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98368-26 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансмиттеры давления | |||||||||||||||||||||||||||||||||||||||
| Модель | PS6000-CR-Da-C1F-С | |||||||||||||||||||||||||||||||||||||||
| Модификации |
PS6000-CR-Da-C1F-С-1/G/S/ZN/QT PS6000-CR-Da-C1F-С-2,5/G/S/ZN/QT PS6000-CR-Da-C1F-С-6/G/S/ZN/QT PS6000-CR-Da-C1F-С-10/G/S/ZN/QT |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№812 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 02e2aec7-4d71-7863-24f0-b8396e1fe9e2 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Guangdong Parsen Industrial Technology Co., Ltd, КИТАЙ, 7th Fl. Building A3, Liandong U Valley, No. 9 Xicheng South St., Huangpu District, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-171-25 ГСИ. Трансмиттеры давления PS6000-CR-Da-C1F-С. Методика поверки
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98368-26: Описание типа
2026-98368-26.pdf
|
Скачать | 163.8 КБ | |
|
98368-26: Методика поверки
МП-НИЦЭ-171-25
2026-mp98368-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Трансмиттеры давления PS6000-CR-Da-C1F-C (далее - трансмиттеры) предназначены для измерений значений избыточного давления жидкостей и газов и последующего преобразования измеренных значений избыточного давления жидкостей и газов в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА.
Описание
Трансмиттеры состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в унифицированный аналоговый выходной сигнал силы постоянного тока от 4 до 20 мА, пропорциональный приложенному давлению.
Трансмиттеры выпускаются в модификациях PS6000-CR-Da-C1F-C-1/G/S/ZN/QT, PS6000-CR-Da-C1F-C-2,5/G/S/ZN/QT, PS6000-CR-Da-C1F-C-6/G/S/ZN/QT
и PS6000-CR-Da-C1F-C-10/G/S/ZN/QT, отличающихся диапазонами измерений избыточного давления.
К трансмиттерами данного типа относятся трансмиттеры следующих модификаций:
- PS6000-CR-Da-C1F-C-1/G/S/ZN/QT с серийными номерами: 23071763, 23071764, 23071765, 23071766, 23071767, 23071768;
- PS6000-CR-Da-C1F-C-2,5/G/S/ZN/QT с серийными номерами: 23071769, 23071770;
- PS6000-CR-Da-C1F-C-6/G/S/ZN/QT с серийными номерами: 23071771, 23071772;
- PS6000-CR-Da-C1F-C-10/G/S/ZN/QT с серийными номерами: 23071773, 23071774.
Серийный номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансмиттеров с указанием места нанесения серийного номера, места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на трансмиттеры не предусмотрено. Пломбирование мест настройки (регулировки) трансмиттеров не предусмотрено.

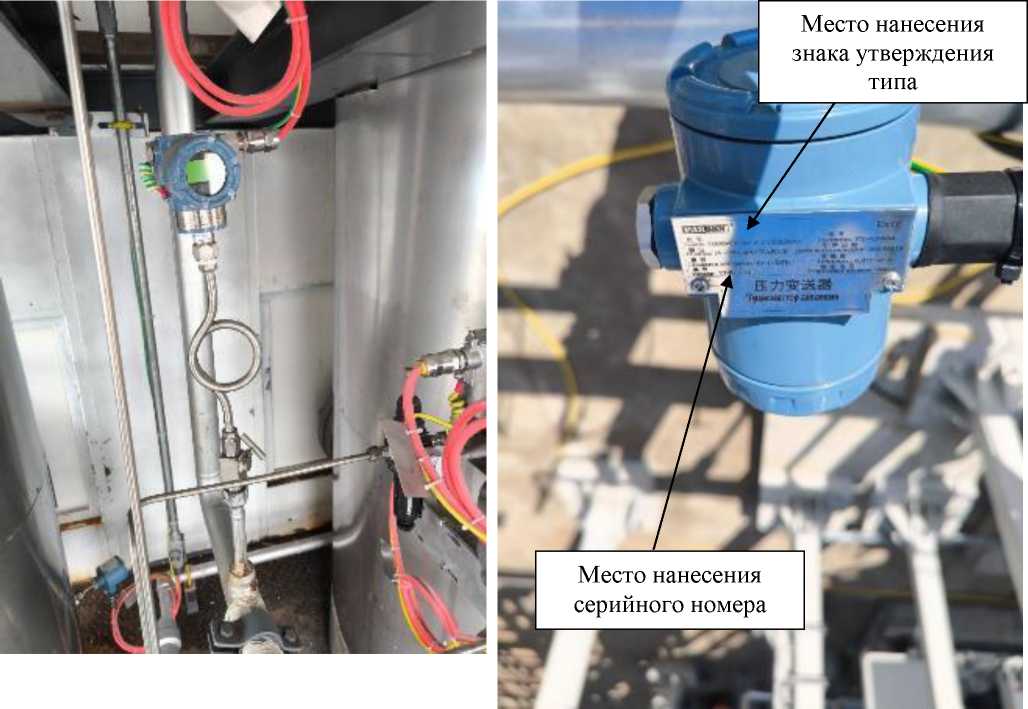

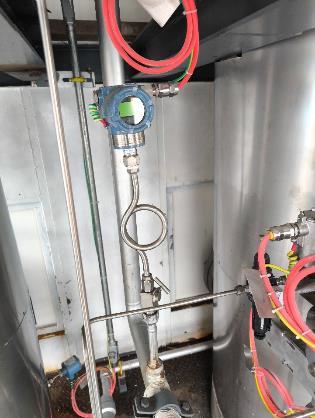

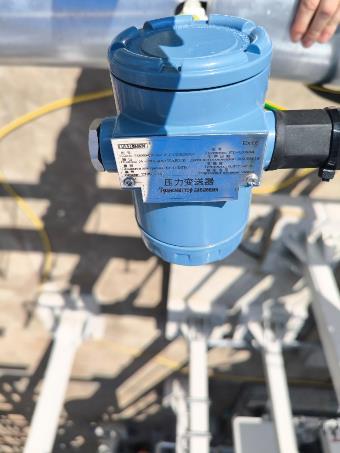

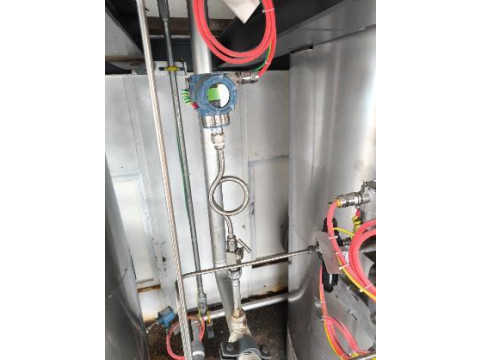

Рисунок 1 - Общий вид трансмиттеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики трансмиттеров давления
PS6000-CR-Da-C1F-C- 1/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23071763, 23071764, 23071765, 23071766,23071767, 23071768 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 1,0 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 1 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
Таблица 2 - Метрологические характеристики трансмиттера давления
PS6000-CR-Da-C1F-C-2,5/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23071769, 23071770 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 2,5 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 2,5 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
Таблица 3 - Метрологические характеристики трансмиттеров давления
PS6000-CR-Da-C1F-C-6/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23071771, 23071772 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 6,0 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 6 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
Таблица 4 - Метрологические характеристики трансмиттеров давления
PS6000-CR-Da-C1F-C-10/G/S/ZN/QT
|
Наименование характеристики |
Значение для серийных номеров |
|
23071773, 23071774 | |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 10,0 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) основной погрешности измерений избыточного давления, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону измерений давления) дополнительной погрешности измерений избыточного давления в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, МПа |
от 0 до 10 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, % |
±0,075 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА в диапазоне рабочих температур на каждые 10 °С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
аблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 22 до 26 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
135x115x150 |
|
Масса, кг |
1,35 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -20 до +60 от 30 до 80 |
|
Маркировка взрывозащиты |
1Ex d IIC T6 Gb |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансмиттера методом гравировки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансмиттер давления |
PS6000-CR-Da-C1F-С-1/G/S/ZN/QT, или PS6000-CR-Da-C1F-C-2,5/G/S/ZN/QT, или PS6000-CR-Da-C1F-С-6/G/S/ZN/QT, или PS6000-CR-Da-C1F-С-10/G/S/ZN/QT |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Устройство и принцип действия» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
