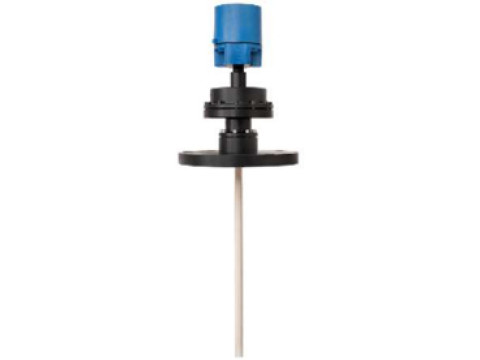

Преобразователи термоэлектрические НТ
| Номер в ГРСИ РФ: | 98370-26 |
|---|---|
| Производитель / заявитель: | Delta Controls Corporation, США |
Преобразователи термоэлектрические НТ (далее - термопреобразователи), предназначены для измерений температуры жидких, газообразных сред, в том числе и при установке во взрывоопасных зонах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98370-26 | ||||||||||||
| Действует | по 27.04.2031 | ||||||||||||
| Наименование | Преобразователи термоэлектрические | ||||||||||||
| Модель | НТ | ||||||||||||
| Модификации |
HTX HTS HTV |
||||||||||||
| Приказы |
№812 от
27.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f71c0d84-1543-1fca-23d1-9cdfc2b69b4c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Корпорация «Delta Controls Corporation», СОЕДИНЕННЫЕ ШТАТЫ, 585 Fortson Street, Shreveport, Louisiana, 71107
Поверка
| Методика поверки / информация о поверке |
МП 2411-0215-2026 ГСИ. Преобразователи термоэлектрические НТ. Методика поверки
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98370-26: Описание типа
2026-98370-26.pdf
|
Скачать | 140.3 КБ | |
|
98370-26: Методика поверки
МП 2411-0215-2026
2026-mp98370-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические НТ (далее - термопреобразователи), предназначены для измерений температуры жидких, газообразных сред, в том числе и при установке во взрывоопасных зонах.
Описание
К настоящему типу средств измерений относятся термопреобразователи следующих моделей: HTX, HTS, HTV.
Принцип работы термопреобразователей основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности значений температуры между его свободными концами и горячим спаем.
Термопреобразователи могут быть оснащены двумя или тремя независимыми термопарами типа R, S и В, помещенных в изоляционную керамическую гильзу и клеммной коробки, к которой подключены свободные концы термопар.
Модели термопреобразователей различаются количеством встроенных термопар и техническими характеристиками.
Маркировка термопреобразователей выполнена гравировкой на шильде, закрепленном на торце клеммной головки и содержит: логотип завода-изготовителя, обозначение модели термопреобразователя, заводской номер по принятой нумерации предприятия-изготовителя в буквенно-цифровом формате, маркировку взрывозащиты.
Нанесение знака поверки на термопреобразователи и пломбирование не предусмотрены.

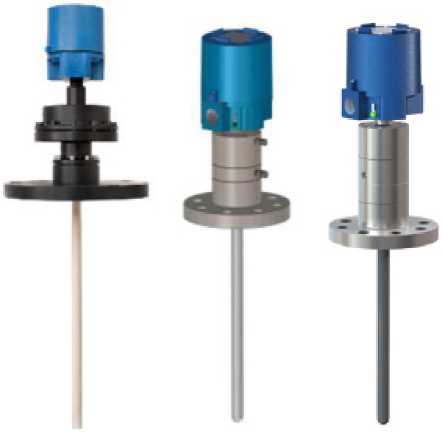

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей (модель HTX, HTS и HTV)

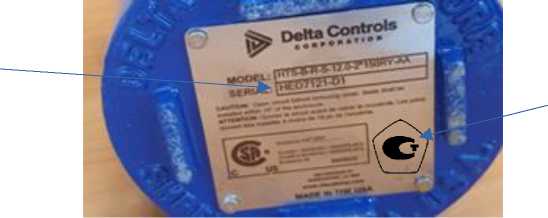

Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Пример шильда с заводским номером
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип термопары по ГОСТ Р 8.585-2001 |
R, S, В |
|
Класс по ГОСТ 6616-94 |
для типов R, S - классы 1, 2 для типа В - классы 2, 3 |
|
Диапазон измерений температуры, °С тип R, S тип В |
от 0 до +1600 от +600 до +1800 |
|
Пределы допускаемых отклонений ТЭДС от НСХ (ГОСТ Р 8.585-2001) в температурном эквиваленте, °С тип R, S класс 1 в диапазоне от 0 °С до 1100 °С св.1100 °С до 1600 °С тип R, S класс 2 от 0 °С до 600 °С св. 600 °С до 1600 °С |
±1,0 ±(1,0 + 0,003-(t-1100)) ±1,5 ±0,0251 |
|
Наименование характеристики |
Значение |
|
тип В класс 2 от 600 °С до 1800 °С |
±0,0251 |
|
тип В класс 3 от 600 °С до 800 °С |
±4,0 |
|
св. 800 °С до 1800 °С |
±0,0051 |
|
t - значение измеренной температуры |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм не более Длина рабочей части |
1000 от 17,5 до 19,0 |
|
Диаметр рабочей части | |
|
Масса, кг, не более |
45 |
|
Степень защиты от воды и пыли |
IP65 |
|
Маркировка взрывозащиты |
1Ех db ПВ+Н2ТЗ Gb |
|
Материал защитной гильзы |
алюмооксидная керамика или карбид кремния |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % максимальное рабочее давление, кПа |
от -40 до +80 до 95 1000 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее |
34242 |
|
Срок службы, лет, не менее |
10 |
|
Гарантийный срок, лет |
1 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на шильд термопреобразователя методом гравировки (рисунок 2).
Комплектность
Таблица 4 - Комплектность термопреобразователя
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
HT |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации «Преобразователи термоэлектрические НТ (модель HTX, HTS или HTV)» |
- |
1 экз. |
Сведения о методах измерений
приведены в руководствах по эксплуатации «Преобразователи термоэлектрические НТ», раздел 5.
Нормативные документы
Государственная поверочная схема для средств измерений температуры, ч. 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147
Стандарт предприятия «Delta Controls Corporation», США
