Счетчики газа ультразвуковые с коррекцией G-PROM.1

Назначение

Счетчики газа ультразвуковые с коррекцией G-PROM.1 предназначены для измерений объёма природного газа по ГОСТ 5542-2022, ГОСТ 30319.2-15 с приведением измеряемого объёма газа к стандартным условиям по температуре плюс 20 °С, и давлению 101,3 кПа, согласно ГОСТ 2939-63.

Описание

Принцип действия счетчиков основан на:

- измерении объема газа при рабочих условиях по результатам измерений разности времени прохождения ультразвукового сигнала по измерительному каналу;

- измерении температуры;

- измерении абсолютного давления газа;

- вычислении объема газа, приведенного к стандартным условиям (ГОСТ 2939-63), по результатам измерений объема газа при рабочих условиях, температуры и давления.

Счетчики состоят из металлического корпуса, измерительного механизма ультразвукового типа, электронного блока и запорного клапана.

Электронный блок коррекции состоит из пластмассового корпуса, дисплея, микропроцессора, источников питания (литиевая батарея), коммуникационного модуля c источником питания (литиевая батарея) осуществляющий передачу измеренных параметров по каналу сотовой связи стандарта GSM/GPRS; NB-IoT; и оптического интерфейса.

Измерительный блок состоит из металлического корпуса, внутри которого располагаются датчики измерения скорости ультразвуковой волны, датчик температуры, датчик давления.

Для управления на лицевой панели электронного блока размещены кнопки управления.

Объем газа при рабочих условиях измеряется измерительным механизмом ультразвукового типа. Работа счетчиков при измерении объема газа при стандартных условиях основана на принципе поочередного излучения двумя пьезокерамическими преобразователями ультразвуковых импульсов по потоку и против потока газа, приеме прошедших через поток газа сигналов, измерении времени распространения ультразвуковых импульсов в измерительном тракте счетчика. Время распространения импульсов в измерительном тракте пропорционально скорости потока газа. Измерив время распространения, счетчик вычисляет скорость потока газа и объем газа нарастающим итогом.

Температура и абсолютное давление газа измеряются датчиками, входящими в состав электронного блока измерительного модуля и установленными в корпусе счетчика для непосредственного контакта с потоком газа.

Коэффициент сжимаемости вычисляется в соответствии с измеренным значением давления и измеряемой температурой газа.

Счетчики газа ультразвуковые с коррекцией в исполнении G-PROM.1 выпускаются в следующих типоразмерах G1.6, G2.5, G4, G6 которые отличаются диапазоном измерений объемного расхода газа, приведенного к стандартным условиям.

Для всех типоразмеров в зависимости от направления потока газа счетчики могут быть левостороннего и правостороннего исполнения. Направление потока газа указывается стрелкой на корпусе счетчика, обратный поток контролируется программным обеспечением.

Основные функции счетчиков (в зависимости от исполнения):

- измерение температуры газа, абсолютного давления газа, объема газа при рабочих условиях;

- ввод условно-постоянного значения давления газа;

- вычисление объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 в соответствии с измеряемыми температурой газа и давления газа;

- обработка, отображение, хранение измеренной информации и настроечных параметров;

- архивирование данных (объем потребления газа, температура, давления, коэффициента сжимаемости);

- ведение журналов событий;

- передача измеренной и вычисленной информаций по оптическому или беспроводному интерфейсам во внешнюю систему обработки результатов измерений;

- защита информации от несанкционированного доступа;

- закрытие запорного клапана и перекрытие подачи газа потребителю и его повторное открытие по команде сервера системы учета;

- закрытие запорного клапана при несанкционированном доступе (открытие крышки батарейного отсека или отсчетного устройства);

- закрытие запорного клапана при разряде батареи;

- закрытие запорного клапана при превышении текущего

расхода газа значения

1,2'Q

max;

- закрытие капана при обнаружение обратного потока;

- закрытие клапана при обнаружении утечки газа;

на пульт управления

- Формирование, индикация, классификация и передача

оповещений о нештатных событиях;

Заводской номер счетчиков указывается в паспорте счетчика наносится методом лазерной гравировки на маркировочную табличку на передней части корпуса счетчика. Формат заводского номера цифровой.

Общий вид счетчика представлен на рисунке.

1г                                      Сделано

|h GPRS G-PROMJ-G6 в России

IP 65 12124 Q«alc= 1ОМ:/ч    (^.tp,= -25 *SO'C

Ри|к: ■ 50 нПа Оиян = 0,00       toip. ср.=-40...*S0’С

IIIIIIIIIIIIIIIIIIIIIII       ЕПГ^ ,

2 55Й2412000002        1.11L ■~/1        >

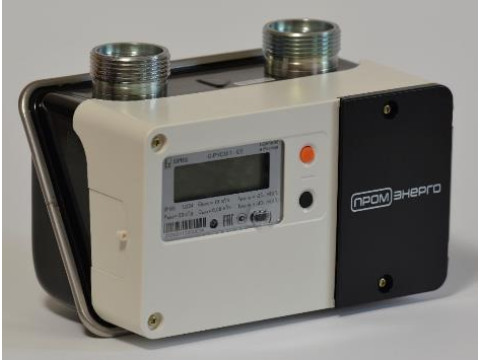

Рисунок 1 - Общий вид счетчиков

Места расположения заводского номера и нанесения знака утверждения указаны на рисунке 2.

Заводской номер счетчика

Место нанесения знака утверждения типа

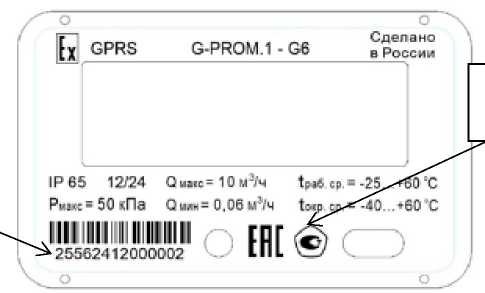

Рисунок 2 - Места расположения заводского номера и нанесения знака утверждения типа

Конструкция счетчиков обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Четыре винта, закрывающий защитную крышку, пломбируется заводскими пломбами. Металлический корпус измерительного канала ультразвукового типа пломбируется пластмассовой (свинцовой) пломбой с нанесением знака поверки, продетой через проволоку, проведенной через специальное отверстие. Схема пломбирования счетчиков от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

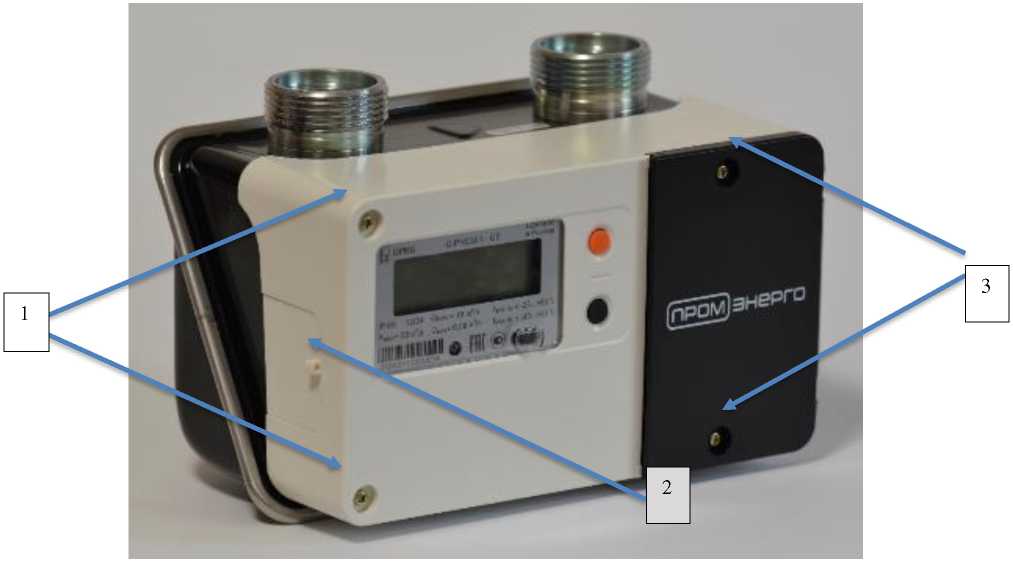

Рисунок 3 - Схема пломбирования счетчиков от несанкционированного доступа

1 - места установки пломбы на заводе изготовителе (защита несанкционированного вскрытия корпуса).

2 - места установки пломбы поставщика газа. Пломбировка пломбами предусматривает установку оттиска в специальном отверстии над крепёжным винтом.

3 - место установки пломбы (защита коммуникационного модуля) на заводе изготовителе.

Программное обеспечение

Программное обеспечение счетчиков является встроенным программным обеспечением электронного блока. Программное обеспечение управляет всеми возможностями электронного блока и располагается в энергонезависимой памяти, встроенной в микроконтроллер блока, и сохраняется там, в течение всего срока службы счетчика, даже в случае его обесточивания.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения.

Идентификационные данные программного обеспечения счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения счетчиков

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку на передней части корпуса счетчиков методом лазерной гравировки и на титульный лист паспорта методом печати.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации (раздел 3).

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ДНРТ.407251.006 ТУ Счетчики газа ультразвуковые с коррекцией G-PROM.1. Технические условия
