Машины координатно-измерительные портативные NORGAU NCMA

Назначение

Машины координатно-измерительные портативные NORGAU NCMA (далее - КИМ) предназначены для измерений длин, трехмерных измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.

Описание

Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.

Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство, состоящее из магнитного основания, на котором установлен основной блок с электроникой, осуществляющий обработку изменения электрических сигналов при перемещении шарнирно-энкодерных блоков с учетом данных о длинах углепластиковых элементов и измерительного датчика жесткого типа. Измерительный датчик жесткого типа оснащен измерительным контактным щупом, с помощью которого осуществляется контакт с измеряемыми поверхностями. Для уменьшения физической нагрузки оператора, проводящего измерения, КИМ NorgMaxx оснащена системой противовесов. КИМ с семью осями вращения может быть дополнительно оснащена лазерным сканером.

При использовании измерительных контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определенных точек, или построенных на их основании поверхностей, можно провести линейные измерения.

КИМ NorgMaxx имеют встроенную систему температурной компенсации. Измерения проводятся в ручном режиме.

К средствам измерений данного типа относятся машины координатно-измерительные портативные NORGAU NCMA NorgBase и NORGAU NCMA NorgMaxx, которые отличаются значениями метрологических характеристик, количеством осей вращения, дизайном внешнего вида, массой и габаритными размерами.

Структура обозначения КИМ следующая: NORGAU NCMA X - Y-Z SKAN,

где NORGAU NCMA - общее обозначение серии (типа);

Х - модификация;

Y-Z - типоразмер;

Y - количество осей вращения;

Z - диапазон измерений;

SKAN - наличие в комплекте поставки лазерного сканера.

КИМ NorgBase изготавливаются в пяти типоразмерах: 6-15, 6-20, 6-25, 6-30, 6-35.

КИМ NorgMaxx изготавливаются в десяти типоразмерах: 6-20, 6-25, 6-30, 6-35, 6-40, 7-20, 7-25, 7-30, 7-35, 7-40.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, или буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на задней части основного блока с электроникой КИМ.

Пломбирование КИМ от несанкционированного доступа не осуществляется.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид КИМ представлен на рисунке 1.

Общий вид маркировочной наклейки и место ее нанесения представлены на рисунке 2.

Расшифровка габаритных размеров представлена на рисунке 3

а)

б)

в)

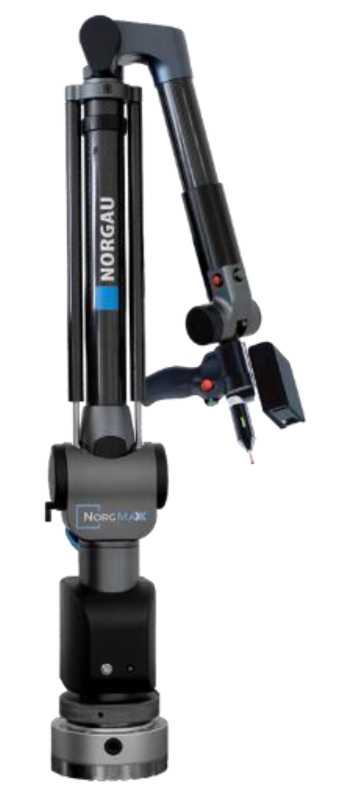

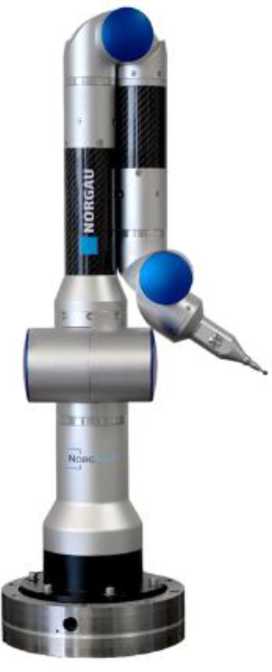

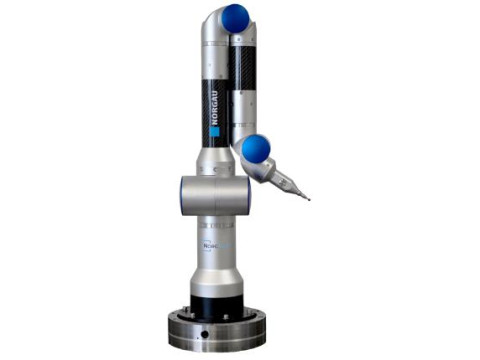

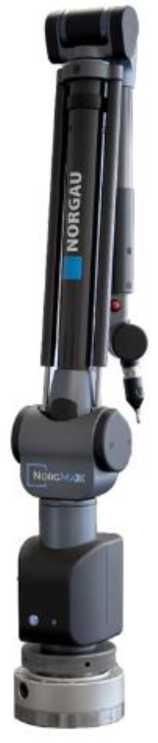

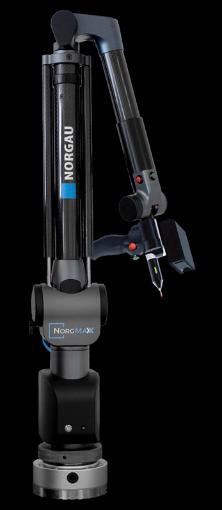

Рисунок 1 - Общий вид машины координатно-измерительной портативной NORGAU NCMA: а) NorgBase; б) NorgMaxx; в) NorgMaxx со сканером

д

www.norgau.com

Машина координатно-измерительна я портативная

NORGAU

Заводской номер; №041109

Параметры питания: Г

~ (220+22) Br (50,0*2,5) Гц

Масса; 9,0 кг

Изготовлено 10,2025 А

ООО «Ноpray Русела нд», Россия

NORGAU NCMA

NorgMaxx - 6-20

Место нанесения знака утверждения типа

Место нанесения заводского номера

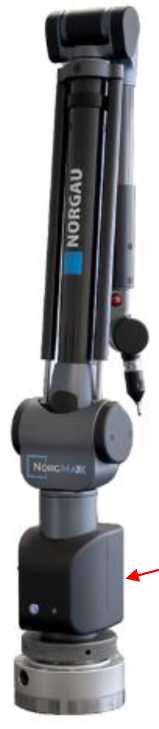

Рисунок 2 - Общий вид маркировочной наклейки машин координатно-измерительных портативных NORGAU NCMA и место ее нанесения

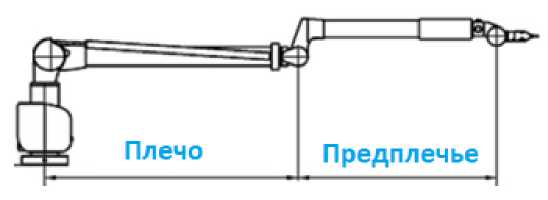

Рисунок 3 - Обозначение габаритных размеров

Программное обеспечение

КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО), которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных. КИМ NorgBase работают под управлением ПО: RationalDmis2, PowerInspect, PolyWorks. КИМ NorgMaxx работают под управлением ПО: PolyWorks, PowerInspect.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2.1 - Метрологические характеристики машин координатно-измерительных

портативных NORGAU NCMA NorgBase с шестью осями вращения

Таблица 2.2 - Метрологические характеристики машин координатно-измерительных портативных NORGAU NCMA NorgMaxx с шестью осями вращения_____________________

Таблица 2.3 - Метрологические характеристики машин координатно-измерительных портативных NORGAU NCMA NorgMaxx с семью осями вращения______________________

Таблица 3.1 - Технические характеристики машин координатно-измерительных портативных

Таблица 3.2 - Технические характеристики машин координатно-измерительных портативных

Таблица 3.3 - Технические характеристики машин координатно-измерительных портативных

NORGAU NCMA NorgMaxx с семью осями вращения_______________________________

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист паспорта, а также типографским способом на маркировочную наклейку или методом лазерной гравировки на табличку, расположенные на задней части основного блока с электроникой КИМ.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены: в разделе 2.3 «Использование изделия» документа 26.51.66-001-49360276-2025РЭ Машины координатно-измерительные портативные NORGAU NCMA. Руководство по эксплуатации.

Нормативные документы

Приказ Росстандарта от 06 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»

ТУ 26.51.66-001-49360276-2025 Машины координатно-измерительные портативные NORGAU NCMA. Технические условия
