Ключи моментные электронные INSIZE
| Номер в ГРСИ РФ: | 98387-26 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |

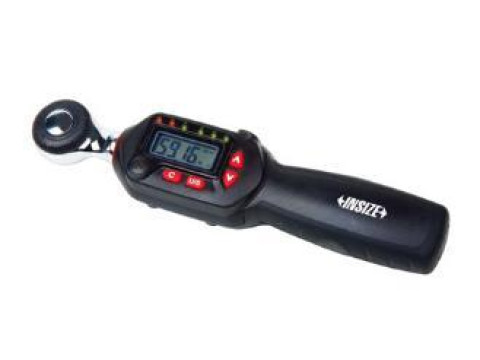

Ключи моментные электронные INSIZE (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98387-26 | |||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 29.04.2031 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Ключи моментные электронные | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | INSIZE | |||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
INSIZE IST-WP6 INSIZE IST-WP12 INSIZE IST-WP20 INSIZE IST-WS12 INSIZE IST-WS20 INSIZE IST-WS30 INSIZE IST-WS30A INSIZE IST-WS60 INSIZE IST-WS85 INSIZE IST-W30А INSIZE IST-W135А INSIZE IST-W200А INSIZE IST-W340А INSIZE ISTW500А INSIZE IST-W850А INSIZE IST-W1200А INSIZE IST-W1500А INSIZE IST-W2000А INSIZE IST-1W30А INSIZE IST-1W135А INSIZE IST-1W200А INSIZE IST-1W340А INSIZE IST-1W500А INSIZE IST-1W850А INSIZE IST-1W1200А INSIZE IST-1W1500А INSIZE IST- 1W2000А INSIZE IST-2W30A INSIZE IST-2W135A INSIZE IST-2W200A INSIZE IST-2W340A INSIZE IST-2W410A INSIZE IST-4W30А INSIZE IST-4W135А INSIZE IST-4W200А INSIZE IST-4W340А INSIZE IST-4W850А INSIZE IST-4W1200А INSIZE IST-4W1500А INSIZE IST- 4W2000А INSIZE IST-12W30А INSIZE IST-12W135А INSIZE IST-12W200А INSIZE IST- 12W340А INSIZE IST-15W06А INSIZE IST-15W12А INSIZE IST-15W20А INSIZE IST-15W30А INSIZE IST-15W135А INSIZE IST-15W200А INSIZE IST-15W340А INSIZE IST- 16W30А INSIZE IST-16W135А INSIZE IST-16W200А INSIZE IST-16W340А INSIZE IST- 17W06А INSIZE IST-17W12А INSIZE IST-17W20А INSIZE IST-17W30А INSIZE IST- 17W135А INSIZE IST-17W200А INSIZE IST-17W340А INSIZE IST-18W30А INSIZE IST- 18W135А INSIZE IST-18W200А INSIZE IST-18W340А INSIZE IST-21W30А INSIZE IST- 21W135А INSIZE IST-21W200А INSIZE IST-21W340А INSIZE IST-33W20 INSIZE IST-33W30 INSIZE IST-33W50 INSIZE IST-33W100 INSIZE IST-33W200 INSIZE IST-33W300 INSIZE IST- 33W400 INSIZE IST-33W600 INSIZE IST-33W800 INSIZE IST-33W1000 INSIZE IST-33W1500 INSIZE IST-19WM60 INSIZE IST-19WM100 INSIZE IST-19WM140 INSIZE IST-19WM200 INSIZE IST-19WM300 INSIZE IST-25WM60 INSIZE IST-25WM100 INSIZE IST-25WM140 INSIZE IST-25WM200 INSIZE IST-25WM300 На испытания представлены: INSIZE IST-33W20A |
|||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№822 от
29.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 66881d12-2c4c-0737-7a67-26fad600a1ea | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП АПМ 19-25 ГСИ. Ключи моментные электронные INSIZE. Методика поверки
(с 29.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98387-26: Описание типа
2026-98387-26.pdf
|
Скачать | 250.3 КБ | |
|
98387-26: Методика поверки
МП АПМ 19-25
2026-mp98387-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Ключи моментные электронные INSIZE (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Описание
Принцип работы ключей основан на измерении выходного сигнала напряжения от находящегося внутри корпуса ключа тензометрического датчика крутящего момента силы, возникающего при приложении нагрузки. Под действием приложенной нагрузки меняется значение выходного сигнала напряжения датчика, которое считывается в микроконтроллере и при помощи встроенного программного обеспечения преобразуется в величину крутящего момента силы с последующим выводом значения на дисплей ключа.
Конструктивно ключи состоят из корпуса, головки, рукоятки c цифровым дисплеем и кнопками управления. Внутри корпуса расположены тензометрический датчик крутящего момента силы с электронным блоком обработки сигнала и отсек для элементов питания. Головки имеют два исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором или в виде головки с внутренним прямоугольным отверстием под сменные насадки.
Ключи электронные INSIZE выпускаются в следующих исполнениях, которые имеют различные модификации: INSIZE IST-WP, INSIZE IST-WS, INSIZE IST-W, INSIZE IST-1W, INSIZE IST-2W, INSIZE IST-4W, INSIZE IST-12W, INSIZE IST-15W, INSIZE IST-16W, INSIZE IST-17W, INSIZE IST-18W, INSIZE IST-19WM, INSIZE IST-21W, INSIZE IST-25WM, INSIZE IST-33W. Модификации имеют цифровую приставку к основному наименованию, которая означает верхний предел измерений крутящего момента силы. Также некоторые модификации имеют дополнительно буквенный индекс А после цифровой приставки, который является заводским обозначением и не несет никакой значимой информации. Всего ключи выпускаются в 91 модификации: INSIZE IST-WP6, INSIZE IST-WP12, INSIZE IST-WP20, INSIZE IST-WS12, INSIZE IST-WS20, INSIZE IST-WS30, INSIZE IST-WS30A, INSIZE IST-WS60, INSIZE IST-WS85, INSIZE IST-W30A, INSIZE IST-W135A, INSIZE IST-W200A, INSIZE IST-W340A, INSIZE IST-W500A, INSIZE IST-W850A, INSIZE IST-W1200A, INSIZE IST-W1500A, INSIZE IST-W2000A, INSIZE IST-1W30A, INSIZE IST-1W135A, INSIZE IST-1W200A, INSIZE IST-1W340A, INSIZE IST-1W500A, INSIZE IST-1W850A, INSIZE IST-1W1200A, INSIZE IST-1W1500A, INSIZE IST-1W2000A, INSIZE IST-2W30A, INSIZE IST-2W135A, INSIZE IST-2W200A, INSIZE IST-2W340A, INSIZE IST-2W410A, INSIZE IST-4W30A, INSIZE IST-4W135A, INSIZE IST-4W200A, INSIZE IST-4W340A, INSIZE IST-4W850A, INSIZE IST-4W1200A, INSIZE IST-4W1500A, INSIZE IST-4W2000A, INSIZE IST-12W30A, INSIZE IST-12W135A, INSIZE IST-12W200A, INSIZE IST-12W340A, INSIZE IST-15W06A, INSIZE IST-15W12A, INSIZE IST-15W20A, INSIZE IST-15W30A, INSIZE IST-15W135A, INSIZE IST-15W200A, INSIZE IST-15W340A, INSIZE IST-16W30A, INSIZE IST-16W135A, INSIZE IST-16W200A, INSIZE IST-16W340A, INSIZE IST-17W06A, INSIZE IST-17W12A, INSIZE IST-17W20A, INSIZE IST-17W30A, INSIZE IST-17W135A, INSIZE IST-17W200A, INSIZE IST-17W340A, INSIZE IST-18W30A, INSIZE IST-18W135A, INSIZE IST-18W200A, INSIZE IST-18W340A, INSIZE IST-21W30A, INSIZE IST-21W135A, INSIZE IST-21W200A, INSIZE IST-21W340A, INSIZE IST-33W20, INSIZE IST-33W30, INSIZE IST-33W50, INSIZE IST-33W100, INSIZE IST-33W200, INSIZE IST-33W300, INSIZE IST-33W400, INSIZE IST-33W600, INSIZE IST-33W800, INSIZE IST-33W1000, INSIZE IST-33W1500, INSIZE IST-19WM60, INSIZE IST-19WM100, INSIZE IST-19WM140, INSIZE IST-19WM200, INSIZE IST-19WM300, INSIZE IST-25WM60, INSIZE IST-25WM100, INSIZE IST-25WM140, INSIZE IST-25WM200, INSIZE IST-25WM300, которые отличаются диапазоном, дискретностью отсчета, габаритными размерами, массой, типом головки.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в виде арабских цифр или комбинации букв латинского алфавита и арабских цифр нанесен на корпус методом гравировки. Также на корпусе ключа методом гравировки указаны его модификация и диапазон измерений крутящего момента силы.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных электронных INSIZE с местом указания заводского номера представлен на рисунках 1 - 8.
лодского к ом-ера

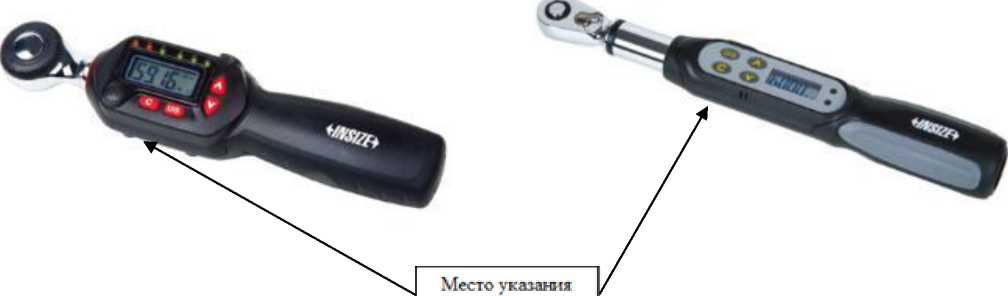

Рисунок 1 - Общий вид ключей моментных электронных INSIZE IST-WP
Рисунок 2 - Общий вид ключей моментных электронных INSIZE IST-WS
Место vKaiawia
заводского номера

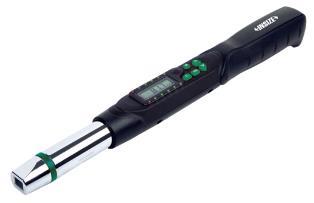

Рисунок 3 - Общий вид ключей моментных электронных INSIZE IST-W, INSIZE IST-15W

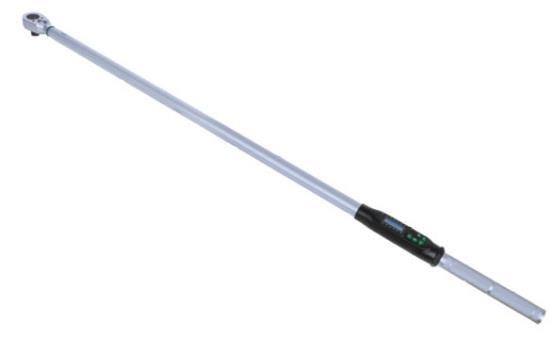

Рисунок 5 - Общий вид ключей моментных электронных INSIZE IST-16W

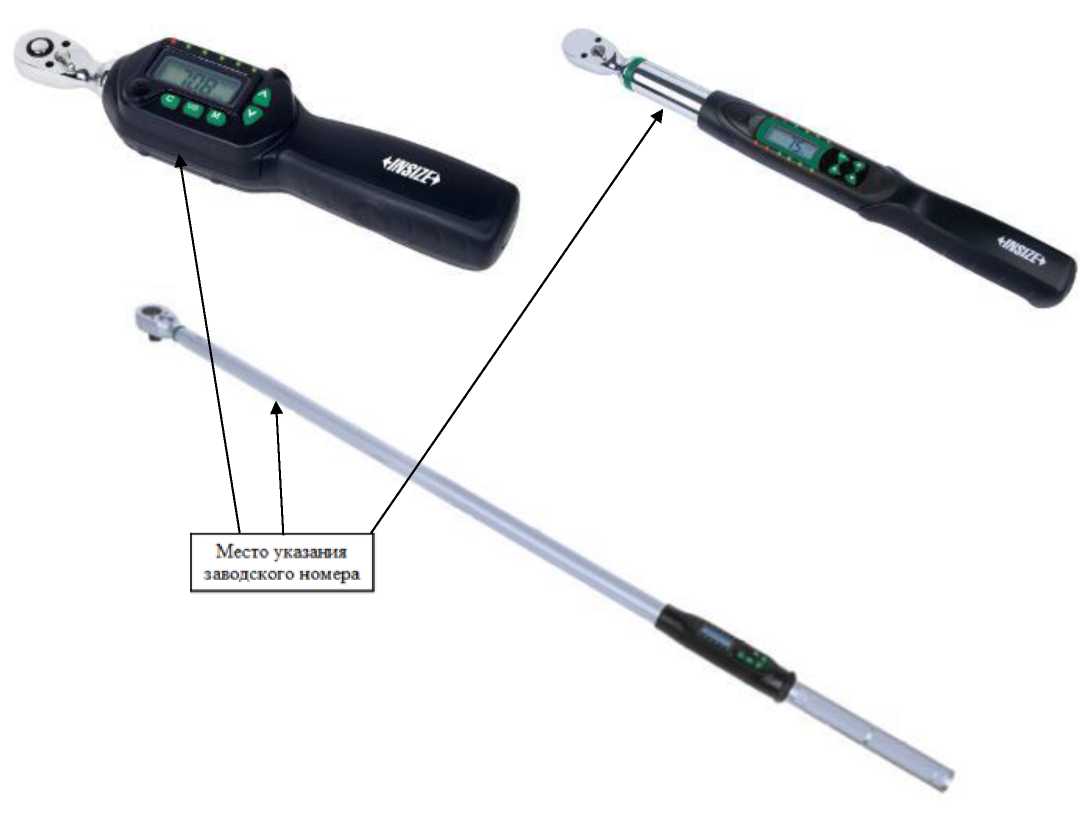

Рисунок 4 - Общий вид ключей моментных электронных INSIZE IST-2W, INSIZE IST-18W

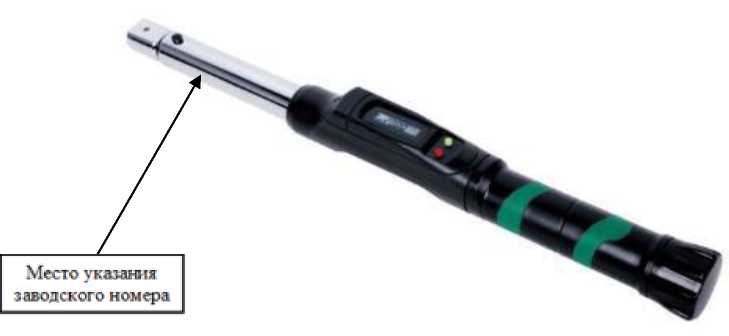

Рисунок 6 - Общий вид ключей моментных электронных INSIZE IST-1W, INSIZE IST-4W, INSIZE IST-12W, INSIZE IST-17W, INSIZE IST-21W

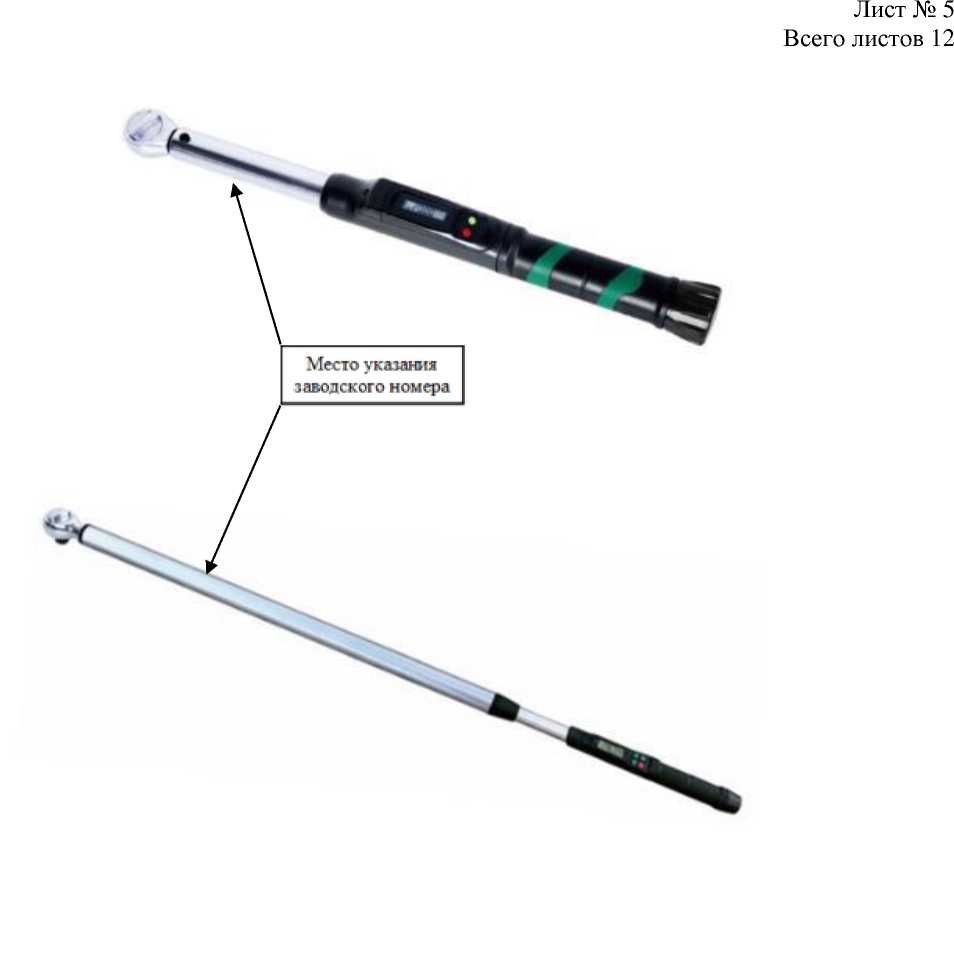

Рисунок 7 - Общий вид ключей моментных электронных INSIZE IST-25WM

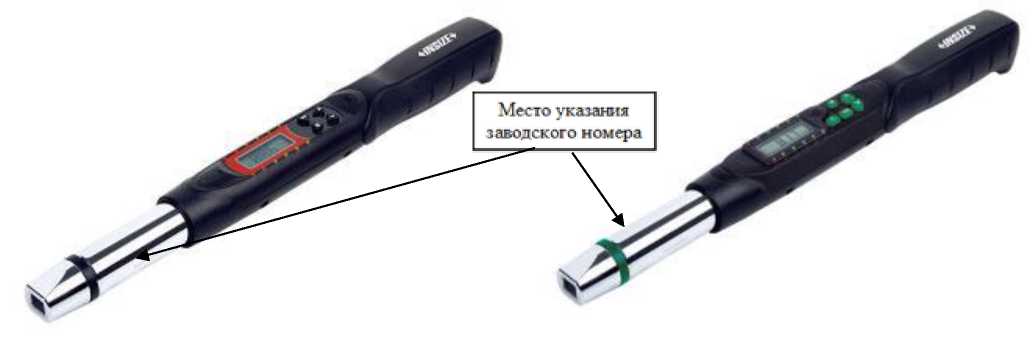

Рисунок 8 - Общий вид ключей моментных электронных INSIZE модификаций INSIZE
IST-19WM, INSIZE IST-33W
Программное обеспечение
Ключи имеют встроенное метрологически значимое программное обеспечение (далее -ВПО), которое устанавливается в энергонезависимую память ключей при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция ключей исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Дискретность, Н-м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % | |
|
в направлении по часовой стрелке |
в направлении против часовой стрелки | |||
|
INSIZE IST-WP6 |
от 1,2 до 6 |
0,001 |
±3 |
±4 |
|
INSIZE IST-WP12 |
от 2,4 до 12 |
0,01 | ||
|
INSIZE IST-WP20 |
от 4 до 20 |
0,01 | ||
|
INSIZE IST-WS12 |
от 2,4 до 12 |
0,01 | ||
|
INSIZE IST-WS20 |
от 4 до 20 |
0,01 | ||
|
INSIZE IST-WS30 |
от 6 до 30 |
0,01 | ||
|
INSIZE IST-WS30A |
от 6 до 30 |
0,01 | ||
|
INSIZE IST-WS60 |
от 12 до 60 |
0,01 | ||
|
INSIZE IST-WS85 |
от 17 до 85 |
0,01 | ||
|
INSIZE IST-W30A |
от 6 до 30 |
0,01 |
±2 |
±3 |
|
INSIZE IST-W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-W500A |
от 100 до 500 |
0,1 |
±2,5 |
±3 |
|
INSIZE IST-W850A |
от 170 до 850 |
0,1 | ||
|
INSIZE IST-W1200A |
от 240 до 1200 |
1 | ||
|
INSIZE IST-W1500A |
от 300 до 1500 |
1 | ||
|
INSIZE IST-W2000A |
от 400 до 2000 |
1 | ||
|
INSIZE IST-1W30A |
от 6 до 30 |
0,01 |
±2 |
±3 |
|
INSIZE IST-1W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-1W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-1W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-1W500A |
от 100 до 500 |
0,1 | ||
|
INSIZE IST-1W850A |
от 170 до 850 |
0,1 |
±2,5 |
±3 |
|
INSIZE IST-1W1200A |
от 240 до 1200 |
1 | ||
|
INSIZE IST-1W1500A |
от 300 до 1500 |
1 | ||
|
INSIZE IST-1W2000A |
от 400 до 2000 |
1 | ||
|
INSIZE IST-2W30A |
от 6 до 30 |
0,01 |
±2 |
±3 |
|
INSIZE IST-2W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-2W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-2W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-2W410A |
от 82 до 410 |
0,1 | ||
|
INSIZE IST-4W30A |
от 6 до 30 |
0,01 |
±2 |
±3 |
|
INSIZE IST-4W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-4W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-4W340A |
от 68 до 340 |
0,1 | ||
Продолжение таблицы 2
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Дискретность, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % | |
|
в направлении по часовой стрелке |
в направлении против часовой стрелки | |||
|
INSIZE IST-4W850A |
от 170 до 850 |
0,1 |
±2,5 |
±3 |
|
INSIZE IST-4W1200A |
от 240 до 1200 |
1 | ||
|
INSIZE IST-4W1500A |
от 300 до 1500 |
1 | ||
|
INSIZE IST-4W2000A |
от 400 до 2000 |
1 | ||
|
INSIZE IST-12W30A |
от 6 до 30 |
0,01 |
±2 |
±3 |
|
INSIZE IST-12W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-12W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-12W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-15W06A |
от 1,2 до 6 |
0,001 | ||
|
INSIZE IST-15W12A |
от 2,4 до 12 |
0,01 | ||
|
INSIZE IST-15W20A |
от 4 до 20 |
0,01 | ||
|
INSIZE IST-15W30A |
от 6 до 30 |
0,01 | ||
|
INSIZE IST-15W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-15W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-15W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-16W30A |
от 6 до 30 |
0,001 | ||
|
INSIZE IST-16W135A |
от 27 до 135 |
0,01 | ||
|
INSIZE IST-16W200A |
от 40 до 200 |
0,01 | ||
|
INSIZE IST-16W340A |
от 68 до 340 |
0,01 | ||
|
INSIZE IST-17W06A |
от 1,2 до 6 |
0,001 | ||
|
INSIZE IST-17W12A |
от 2,4 до 12 |
0,01 | ||
|
INSIZE IST-17W20A |
от 4 до 20 |
0,01 | ||
|
INSIZE IST-17W30A |
от 6 до 30 |
0,01 | ||
|
INSIZE IST-17W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-17W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-17W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-18W30A |
от 6 до 30 |
0,01 | ||
|
INSIZE IST-18W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-18W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-18W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-21W30A |
от 6 до 30 |
0,01 | ||
|
INSIZE IST-21W135A |
от 27 до 135 |
0,1 | ||
|
INSIZE IST-21W200A |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-21W340A |
от 68 до 340 |
0,1 | ||
|
INSIZE IST-33W20 |
от 2 до 20 |
0,01 | ||
|
INSIZE IST-33W30 |
от 3 до 30 |
0,01 | ||
|
INSIZE IST-33W50 |
от 5 до 50 |
0,01 | ||
|
INSIZE IST-33W100 |
от 10 до 100 |
0,1 | ||
Продолжение таблицы 2
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Дискретность, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % | |
|
в направлении по часовой стрелке |
в направлении против часовой стрелки | |||
|
INSIZE IST-33W200 |
от 20 до 200 |
0,1 |
±2 |
±3 |
|
INSIZE IST-33W300 |
от 30 до 300 |
0,1 | ||
|
INSIZE IST-33W400 |
от 40 до 400 |
0,1 | ||
|
INSIZE IST-33W600 |
от 60 до 600 |
0,1 | ||
|
INSIZE IST-33W800 |
от 80 до 800 |
0,1 | ||
|
INSIZE IST-33W1000 |
от 100 до 1000 |
0,1 | ||
|
INSIZE IST-33W1500 |
от 150 до 1500 |
1 | ||
|
INSIZE IST-19WM60 |
от 12 до 60 |
0,1 |
±3 |
- |
|
INSIZE IST-19WM100 |
от 20 до 100 |
0,1 | ||
|
INSIZE IST-19WM140 |
от 28 до 140 |
0,1 | ||
|
INSIZE IST-19WM200 |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-19WM300 |
от 60 до 300 |
0,1 | ||
|
INSIZE IST-25WM60 |
от 12 до 60 |
0,1 | ||
|
INSIZE IST-25WM100 |
от 20 до 100 |
0,1 | ||
|
INSIZE IST-25WM140 |
от 28 до 140 |
0,1 | ||
|
INSIZE IST-25WM200 |
от 40 до 200 |
0,1 | ||
|
INSIZE IST-25WM300 |
от 60 до 300 |
0,1 | ||
Таблица 3 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, внутреннего прямоугольника, мм |
Длина, мм, не более |
Масса, кг, не более |
|
INSIZE IST-WP6 |
6,4 |
260 |
0,430 |
|
INSIZE IST-WP12 |
6,4 |
260 |
0,430 |
|
INSIZE IST-WP20 |
6,4 |
220 |
0,430 |
|
INSIZE IST-WS12 |
6,4 |
215 |
0,750 |
|
INSIZE IST-WS20 |
6,4 |
215 |
0,750 |
|
INSIZE IST-WS30 |
6,4 |
215 |
0,750 |
|
INSIZE IST-WS30A |
9,5 |
215 |
0,830 |
|
INSIZE IST-WS60 |
9,5 |
225 |
0,917 |
|
INSIZE IST-WS85 |
9,5 |
271 |
1,000 |
|
INSIZE IST-W30A |
6,4 |
390 |
0,830 |
|
INSIZE IST-W135A |
9,5 |
415 |
0,950 |
|
INSIZE IST-W200A |
12,7 |
530 |
1,400 |
|
INSIZE IST-W340A |
12,7 |
650 |
1,600 |
|
INSIZE IST-W500A |
19,05 |
1285 |
7,000 |
Продолжение таблицы 3
|
Модификация |
Размер присоединительного квадрата, внутреннего прямоугольника, мм |
Длина, мм, не более |
Масса, кг, не более |
|
INSIZE IST-W850A |
19,05 |
1295 |
6,000 |
|
INSIZE IST-W1200A |
25,4 |
1920 |
13,000 |
|
INSIZE IST-W1500A |
25,4 |
1920 |
13,000 |
|
INSIZE IST-W2000A |
25,4 |
1920 |
13,000 |
|
INSIZE IST-1W30A |
6,4 |
390 |
0,760 |
|
INSIZE IST-1W135A |
9,5 |
415 |
0,940 |
|
INSIZE IST-1W200A |
12,7 |
530 |
1,340 |
|
INSIZE IST-1W340A |
12,7 |
650 |
1,540 |
|
INSIZE IST-1W500A |
19,05 |
950 |
5,000 |
|
INSIZE IST-1W850A |
19,05 |
1220 |
6,000 |
|
INSIZE IST-1W1200A |
25,4 |
1800 |
9,100 |
|
INSIZE IST-1W1500A |
25,4 |
1800 |
9,100 |
|
INSIZE IST-1W2000A |
25,4 |
1800 |
10,500 |
|
INSIZE IST-2W30A |
12x9 |
355 |
1,400 |
|
INSIZE IST-2W135A |
12x9 |
375 |
1,570 |
|
INSIZE IST-2W200A |
18x14 |
500 |
2,170 |
|
INSIZE IST-2W340A |
18x14 |
595 |
2,320 |
|
INSIZE IST-2W410A |
18x14 |
595 |
2,320 |
|
INSIZE IST-4W30A |
6,4 |
390 |
0,760 |
|
INSIZE IST-4W135A |
9,5 |
415 |
0,940 |
|
INSIZE IST-4W200A |
12,7 |
530 |
1,340 |
|
INSIZE IST-4W340A |
12,7 |
650 |
1,540 |
|
INSIZE IST-4W850A |
19,05 |
1220 |
6,000 |
|
INSIZE IST-4W1200A |
25,4 |
1800 |
9,100 |
|
INSIZE IST-4W1500A |
25,4 |
1800 |
9,100 |
|
INSIZE IST-4W2000A |
25,4 |
1800 |
10,500 |
|
INSIZE IST-12W30A |
6,4 |
390 |
0,760 |
|
INSIZE IST-12W135A |
9,5 |
415 |
0,940 |
|
INSIZE IST-12W200A |
12,7 |
530 |
1,340 |
|
INSIZE IST-12W340A |
12,7 |
650 |
1,540 |
|
INSIZE IST-15W06A |
6,4 |
215 |
0,750 |
|
INSIZE IST-15W12A |
6,4 |
215 |
0,750 |
|
INSIZE IST-15W20A |
6,4 |
215 |
0,750 |
|
INSIZE IST-15W30A |
6,4 |
390 |
0,760 |
|
INSIZE IST-15W135A |
9,5 |
415 |
0,940 |
|
INSIZE IST-15W200A |
12,7 |
530 |
1,340 |
|
INSIZE IST-15W340A |
12,7 |
650 |
1,540 |
|
INSIZE IST-16W30A |
12x9 |
355 |
1,400 |
|
INSIZE IST-16W135A |
12x9 |
375 |
1,570 |
Продолжение таблицы 3
|
Модификация |
Размер присоединительного квадрата, внутреннего прямоугольника, мм |
Длина, мм, не более |
Масса, кг, не более |
|
INSIZE IST-16W200A |
18x14 |
500 |
2,170 |
|
INSIZE IST-16W340A |
18x14 |
595 |
2,320 |
|
INSIZE IST-17W06A |
6,4 |
215 |
0,750 |
|
INSIZE IST-17W12A |
6,4 |
215 |
0,750 |
|
INSIZE IST-17W20A |
6,4 |
215 |
0,750 |
|
INSIZE IST-17W30A |
6,4 |
390 |
0,760 |
|
INSIZE IST-17W135A |
9,5 |
415 |
0,940 |
|
INSIZE IST-17W200A |
12,7 |
530 |
1,340 |
|
INSIZE IST-17W340A |
12,7 |
650 |
1,540 |
|
INSIZE IST-18W30A |
12x9 |
355 |
1,400 |
|
INSIZE IST-18W135A |
12x9 |
375 |
1,570 |
|
INSIZE IST-18W200A |
18x14 |
500 |
2,170 |
|
INSIZE IST-18W340A |
18x14 |
595 |
2,320 |
|
INSIZE IST-21W30A |
6,4 |
390 |
1,600 |
|
INSIZE IST-21W135A |
9,5 |
415 |
1,600 |
|
INSIZE IST-21W200A |
12,7 |
530 |
1,600 |
|
INSIZE IST-21W340A |
12,7 |
650 |
1,600 |
|
INSIZE IST-33W20 |
6,4 |
405 |
1,000 |
|
INSIZE IST-33W30 |
9,5 |
405 |
1,000 |
|
INSIZE IST-33W50 |
9,5 |
445 |
1,000 |
|
INSIZE IST-33W100 |
9,5 |
475 |
1,000 |
|
INSIZE IST-33W200 |
12,7 |
515 |
1,100 |
|
INSIZE IST-33W300 |
12,7 |
583 |
1,250 |
|
INSIZE IST-33W400 |
19,05 |
800 |
3,300 |
|
INSIZE IST-33W600 |
19,05 |
1050 |
4,600 |
|
INSIZE IST-33W800 |
19,05 |
1250 |
5,200 |
|
INSIZE IST-33W1000 |
19,05 |
1250 |
5,200 |
|
INSIZE IST-33W1500 |
25,4 |
1265 |
6,100 |
|
INSIZE IST-19WM60 |
9,5 |
382 |
1,300 |
|
INSIZE IST-19WM100 |
9,5 |
450 |
1,400 |
|
INSIZE IST-19WM140 |
12,7 |
481 |
1,450 |
|
INSIZE IST-19WM200 |
12,7 |
520 |
1,600 |
|
INSIZE IST-19WM300 |
12,7 |
585 |
1,800 |
|
INSIZE IST-25WM60 |
12x9 |
408 |
1,300 |
|
INSIZE IST-25WM100 |
12x9 |
431 |
1,400 |
|
INSIZE IST-25WM140 |
18x14 |
492 |
1,450 |
|
INSIZE IST-25WM200 |
18x14 |
510 |
1,500 |
|
INSIZE IST-25WM300 |
18x14 |
568 |
1,700 |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, ◦С - относительная влажность воздуха, % |
от +15 до +35 от 40 до 80 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, цикл |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный электронный |
INSIZE |
1 шт. |
|
Футляр пластиковый |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы»:
- «Ключи моментные электронные INSIZE IST-WP. Руководство по эксплуатации и
паспорт»;
- «Ключи моментные электронные INSIZE IST-WS. Руководство по эксплуатации и паспорт»;
- «Ключи моментные электронные INSIZE IST-1W, INSIZE IST-4W, INSIZE IST-12W, INSIZE IST-17W, INSIZE IST-21W. Руководство по эксплуатации и паспорт»;
- «Ключи моментные электронные INSIZE IST-W, INSIZE IST-15W. Руководство по
эксплуатации и паспорт»;
- «Ключи моментные электронные INSIZE IST-16W. Руководство по эксплуатации и паспорт»;
- Ключи моментные электронные INSIZE IST-2W, INSIZE IST-18W. Руководство по эксплуатации и паспорт»;
- Ключи моментные электронные INSIZE IST-25WM. Руководство по эксплуатации
и паспорт»;
- Ключи моментные электронные INSIZE IST-19WM, INSIZE IST-33W. Руководство
по эксплуатации и паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152;
«Стандарт предприятия. Ключи моментные электронные INSIZE».
