Система измерений количества и показателей качества нефтепродуктов № 1274
| Номер в ГРСИ РФ: | 98390-26 |
|---|---|
| Производитель / заявитель: | АО "Транснефть-Урал", г. Уфа |
Система измерений количества и показателей качества нефтепродуктов № 1274 (далее по тексту - СИКНП) предназначена для автоматизированных измерений массы и показателей качества нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98390-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефтепродуктов № 1274 | ||||||
| Приказы |
№822 от
29.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7d344f92-1573-95d1-7e8d-b8366ec13952 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть – Урал», РОССИЯ, 450008, Республика Башкортостан, г. Уфа, ул. Крупской, д. 10
Поверка
| Методика поверки / информация о поверке |
МП-0087-ТАМ-2025 ГСИ. Система измерений количества и показателей качества нефтепродуктов № 1274. Методика поверки
(с 29.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98390-26: Описание типа
2026-98390-26.pdf
|
Скачать | 177.2 КБ | |
|
98390-26: Методика поверки
МП-0087-ТАМ-2025
2026-mp98390-26.pdf
|
Скачать | 5.8 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефтепродуктов № 1274 (далее по тексту - СИКНП) предназначена для автоматизированных измерений массы и показателей качества нефтепродуктов.
Описание
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью измерительных компонентов: счетчиков-расходомеров массовых, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКНП, заводской № 56/24, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефтепродуктов (далее - БИК), узла подключения передвижной поверочной установки, системы сбора, обработки информации и управления. БИЛ состоит из двух измерительных линий (одной рабочей и одной контрольнорезервной).

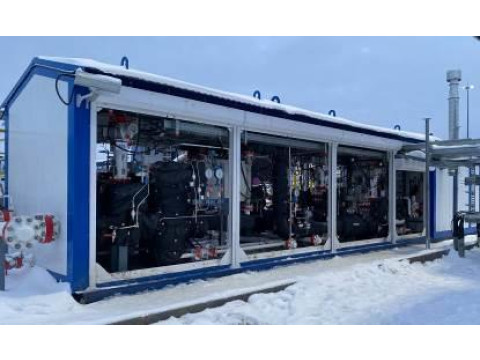

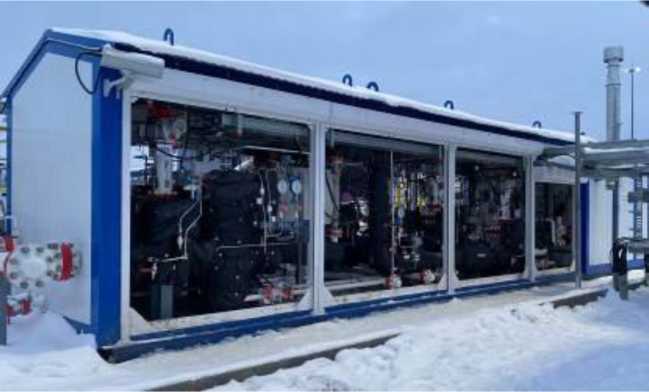

Общий вид СИКНП представлен на рисунке 1.
В состав СИКНП входят средства измерений, приведенные в таблице 1. Часть средств измерений, входящих в состав СИКНП, формируют измерительные каналы (ИК) массового расхода нефтепродуктов, состав и основные метрологические характеристики ИК массового расхода нефтепродуктов приведены в таблице 4.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Штрай-Масс модификации ШМ-1801-И-Ех-0,2м-1п (далее - СРМ) |
70629-18 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Датчики давления АГАТ-100МТ |
74779-19 |
|
Преобразователи давления измерительный АИР-20/М2 |
63044-16 |
|
Преобразователи плотности и расхода CDM |
63515-16 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКНП входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКНП обеспечивает выполнение следующих функций:
- автоматизированное измерение массы нефтепродуктов;
- автоматическое измерение плотности, температуры и давления нефтепродуктов;
- поверку и контроль метрологических характеристик СРМ по передвижной поверочной установке;
- контроль метрологических характеристик рабочего СРМ по контрольному СРМ;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефтепродуктов, паспортов качества нефтепродуктов;
- защиту информации от несанкционированного доступа.

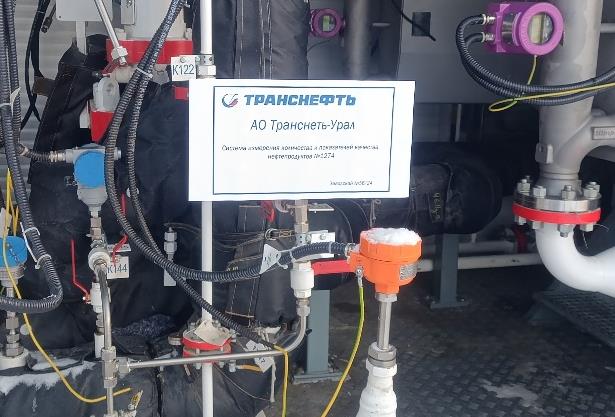

Заводской номер СИКНП нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКНП. Формат нанесения заводского номера - буквенно-цифровой.
Пломбировка СИКНП не предусмотрена.
Нанесение знака поверки на СИКНП не предусмотрено.
Программное обеспечение
СИКНП имеет программное обеспечение (ПО), реализованное в ИВК и автоматизированном рабочем месте (АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКНП
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
Продолжение таблицы 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКНП. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32. | |
Технические характеристики
Таблица 3 - Метрологические характеристики СИКНП
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефтепродуктов*, т/ч |
от 35 до 132 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
±0,25 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Состав и основные метрологические характеристики ИК
|
№ |
Наименование |
Количест во ИК (место установки ) |
Состав И |
к |
Диапазон измерени й* т/ч |
Пределы допускаемой относительно й погрешности |
|
Первичный измерительный преобразователь |
Вторична я часть | |||||
|
1 |
ИК массового расхода нефтепродуктов |
1 (ИЛ №1) |
СРМ |
ИВК |
от 35 до 132 |
±0,25% |
|
2 |
ИК массового расхода нефтепродуктов |
1 (ИЛ № 2) |
СРМ |
ИВК |
от 35 до 132 |
±0,20%** (±0,25%)*** |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при определении метрологических характеристик соответствующего ИК массового расхода нефтепродуктов и не может выходить за пределы приведенного диапазона измерений. * * Пределы допускаемой относительной погрешности ИК массового расхода нефтепродуктов с контрольно-резервным СРМ, применяемым в качестве контрольного в точке расхода; * ** Пределы допускаемой относительной погрешности ИК массового расхода нефтепродуктов с контрольно-резервным СРМ, применяемым в качестве резервного. | ||||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа |
от 0,4 до 6,3 |
|
Режим работы СИКНП |
периодический |
|
Измеряемая среда |
нефтепродукты |
|
Физико-химические свойства измеряемой среды: - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - кинематическая вязкость при 40 °С, мм2/с (сСт) |
от -5 до +40 от 800 до 880 от 2,0 до 4,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 ±38 В, трехфазное 220 ±22 В, однофазное 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки БИЛ - в месте установки ИВК |
от -48 до +40 от +10 до +35 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКНП типографским способом.
Комплектность
Таблица 7 - Комплектность СИКНП
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефтепродуктов № 1274 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1274 ЛПДС «Челябинск» Челябинского НУ АО «Транснефть - Урал», ФР.1.29.2025.52637.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.3.1;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
