Расходомеры массовые LZYN

Назначение

Расходомеры массовые LZYN (далее - расходомеры) предназначены для прямых измерений массового расхода и массы, плотности и температуры жидкости (в том числе нефти).

Описание

Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды в изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки пропорциональна массовому расходу. Измерение плотности основано на измерении периода колебаний трубок, который пропорционален плотности среды. Измерение температуры выполняется при помощи встроенного платинового чувствительного элемента Pt100.

Расходомеры состоят из первичного преобразователя расхода со встроенным термометром сопротивления (далее - датчик) и вторичного электронного преобразователя (далее - электронный блок), смонтированных в герметичных корпусах.

Датчик представляет собой измерительную камеру с подводящим и отводящим патрубками и фланцами (или другими типами присоединения) для монтажа на трубопровод. В измерительной камере параллельно расположены две измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита. На трубках установлены детекторы, которые фиксируют разницу фаз колебаний.

Сигналы с детекторов и термометра сопротивления поступают на электронный блок, где происходит обработка, вычисление и индикация результатов измерений и (или) формирование выходных сигналов, а также осуществляется самодиагностика неисправностей и их индикация. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, унифицированного аналогового сигнала, цифрового выхода RS-485 (Modbus), HART. Электронный блок может быть оснащен дисплеем и элементами управления в виде оптических переключателей (кнопок управления). Электронный блок может быть установлен на датчике (интегральное исполнение), или может быть соединен с датчиком с помощью кабеля длиной до 150 метров (раздельное исполнение).

Обслуживание, настройка и диагностика расходомеров может осуществляться при помощи дисплея и кнопок управления.

Расходомеры сертифицированы для работы во взрывоопасных зонах с видами взрывозащиты: взрывонепроницаемая оболочка и искробезопасная цепь.

Расходомеры выпускаются в модификациях: U, W, CW. Модификации отличаются друг от друга внешним видом и формой трубок датчика.

Общий вид расходомеров представлен на рисунке 1.

Заводской номер в буквенно-цифровом или цифровом формате наносятся на маркировочные таблички методом лазерной гравировки, закрепляемые на датчике и электронном блоке. Внешний вид маркировочных табличек представлен на рисунке 2.

Пломбирование расходомеров не предусмотрено.

а) раздельное исполнение расходомеров

б) интегральное исполнение расходомеров

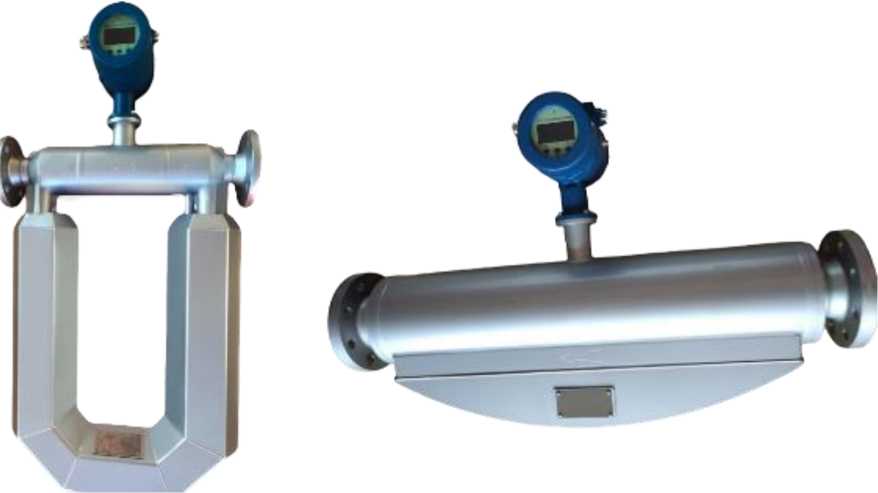

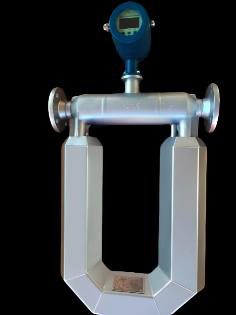

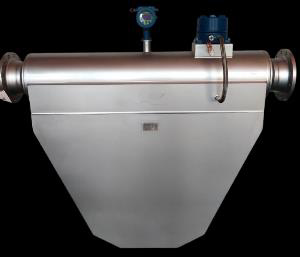

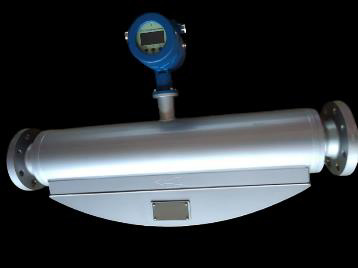

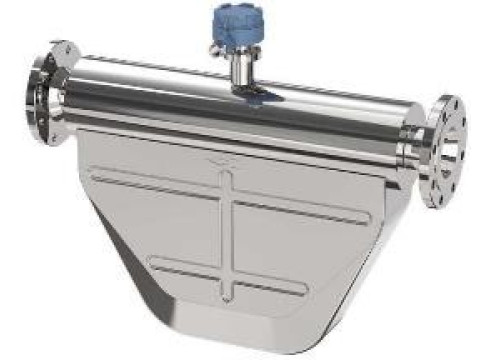

Рисунок 1 - Общий вид Расходомеров массовых LZYN

Место нанесения заводского номера Место нанесения знака утверждения типа

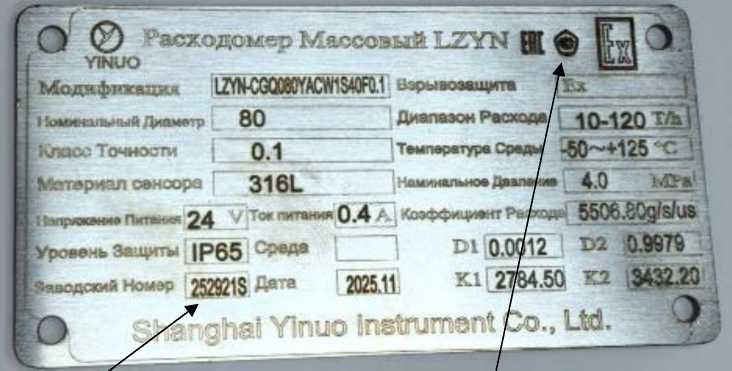

Рисунок 2 - Общий вид таблички

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, плотность, температуру измеряемой среды. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее расходомера, преобразование измеренных значений в импульсный, цифровой или аналоговый сигналы.

Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.

Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к системе обработки и хранения информации, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «средний».

Идентификационные данные ПО расходомеров приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Технические характеристики

аблица 2 - Метрологические характеристики

Таблица 3 - Диапазон измерений модификации U

Таблица 4 - Диапазон измерений модификации W

Продолжение таблицы 4

Таблица 5 - Диапазон измерений модификации CW

Таблица 6 - Технические характеристики

аблица 7 - Показатели надежности

Знак утверждения типа

наносится на маркировочные таблички методом лазерной гравировки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в п.1.2 «Принцип измерений» руководства по эксплуатации на расходомеры массовые LZYN.

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;

Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Техническая документация завода-изготовителя Shanghai Yinuo Instrument Co., Ltd., Китай.
