Течеискатели масс-спектрометрические гелиевые МС
| Номер в ГРСИ РФ: | 98397-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "НПФ "Прогресс", г. Санкт-Петербург |
Течеискатели масс-спектрометрические гелиевые МС (далее - течеискатель) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо смесью газов, содержащей гелий.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98397-26 | ||||||
| Действует | по 29.04.2031 | ||||||
| Наименование | Течеискатели масс-спектрометрические гелиевые | ||||||
| Модель | МС | ||||||
| Модификации |
исполнение МС-4 исполнение МС-7 исполнение МС-8 исполнение МС-9 |
||||||
| Приказы |
№822 от
29.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6c6218dd-3e88-224d-9894-ca8b0145ec03 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПФ «ПРОГРЕСС», РОССИЯ, 194223, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Светлановское, пр-кт Тореза, д. 68, литера В, этаж 2, помещение 10-Н, комната № 34
Поверка
| Методика поверки / информация о поверке |
МП 231-0148-2025 ГСИ. Течеискатели масс-спектрометрические гелиевые МС. Методика поверки
(с 29.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98397-26: Описание типа
2026-98397-26.pdf
|
Скачать | 331.4 КБ | |
|
98397-26: Методика поверки
МП 231-0148-2025
2026-mp98397-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Течеискатели масс-спектрометрические гелиевые МС (далее - течеискатель) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо смесью газов, содержащей гелий.
Описание
Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр, настроенный на регистрацию потока пробного газа (гелия). Принцип действия течеискателя основан на измерении ионного тока, пропорционального количеству регистрируемых течеискателем ионов гелия.
К настоящему типу средств измерений относятся течеискатели следующих исполнений: МС-4, МС-7, МС-8, МС-9.
Конструктивно течеискатель представляет собой автономный модуль в металлическом корпусе, который может быть установлен на транспортную тележку. В корпусе находятся: масс-спектрометрический анализатор, настроенный на регистрацию ионов гелия в качестве пробного газа; вакуумная система в сборе; блок управления; высоковакуумный насос ВНГТ и гелиевая течь Гелит-1, предназначенная для настройки анализатора и контроля потоков, регистрируемых течеискателем. Форвакуумный насос может быть встроен в корпус течеискателя, либо установлен на нижней полке транспортной тележки. Входной фланец на течеискателе выполнен под типовое быстроразъемное зажимное соединение DN 25 с накидным быстроразъемным хомутом KF. Входной фланец установлен снизу на правой боковой панели корпуса течеискателя для исполнения МС-4, на верхней крышке корпуса течеискателя для исполнений МС-8, МС-9. Течеискатель исполнения МС-7 может иметь присоединительные фланцы и на боковой панели корпуса течеискателя и на верхней крышке корпуса течеискателя.
Вакуумная система течеискателя соединяется с испытуемым объектом. Молекулы пробного газа, проникающие через места нарушения герметичности объекта, попадают в масс-спектрометрический анализатор и далее в камеру ионизации ионного источника. Ионы гелия ускоряются, фокусируются в скрещенных электрическом и магнитном полях и, после разделения, попадают на коллектор (мишень). При этом образуется ионный ток, пропорциональный количеству попадающих в течеискатель ионов гелия, который является критерием степени негерметичности испытуемого объекта. Ионный ток поступает на электрометрический усилитель, далее преобразуется встроенным микроконтроллером и передается на блок управления течеискателя. Значение измеряемого потока отображается на дисплее течеискателя.
Управление работой течеискателя и цифровой контроль результатов измерений осуществляется с помощью дисплея, расположенного на фронтальной панели корпуса течеискателя. В течеискателе исполнения МС-8 цифровой дисплей является выносным.
В течеискателе предусмотрены режимы измерений по входу течеискателя: «прямоток» и «противоток», переключения между которыми осуществляется как в ручном, так и в автоматическом режиме. В течеискателях также реализован метод поиска течей способом щупа.
Пломбировка корпуса течеискателей не предусмотрена.
Серийный номер течеискателя наносится в виде цифрового обозначения способом цифровой печати на маркировочную табличку течеискателя, расположенную на задней панели корпуса течеискателя.
Нанесение знака поверки на корпус течеискателя не предусмотрено.
Общий вид течеискателя исполнения МС-4 представлен на рисунке 1. Общий вид течеискателей исполнения МС-7 представлен на рисунке 2. Общий вид течеискателей исполнения МС-8 представлен на рисунке 3. Общий вид течеискателей исполнения МС-9 представлен на рисунке 4. Место нанесения серийного номера и знака утверждения типа представлено на рисунках 1-4. Маркировочная табличка представлена на рисунке 5.
Место нанесения серийного номера и знака утверждения типа
Рисунок 1 - Общий вид течеискателей масс-спектрометрических гелиевых МС, исполнение МС-4, место нанесения серийного номера и знака утверждения типа

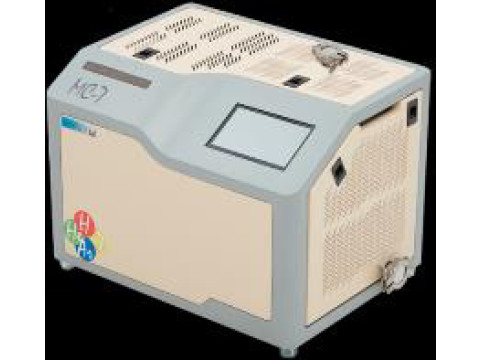

Рисунок 2 - Общий вид течеискателей масс-спектрометрических гелиевых МС, исполнение МС-7, место нанесения серийного номера и знака утверждения типа
Место нанесения серийного номера и знака утверждения типа
Рисунок 3 - Общий вид течеискателей масс-спектрометрических гелиевых МС, исполнение МС-8, место нанесения серийного номера и знака утверждения типа
Место нанесения серийного номера и знака утверждения

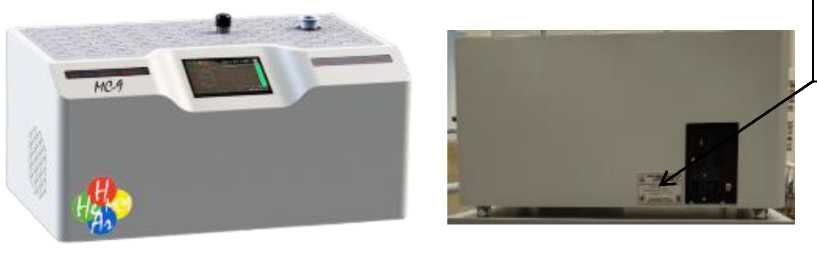

Рисунок 4 - Общий вид течеискателей масс-спектрометрических гелиевых МС, исполнение МС-9, место нанесения серийного номера и знака утверждения типа
НАУЧНО-ПРОИЗВОДСТВЕННАЯ ФИРМА
«ПРОГРЕСС»
течеискатель масс-спектрометрический гелиевый
Исполнение
Серийный номер М°
Изготовлен
MG-7 725103 15.09.25г.
Рмсия. 1В4223.г.Санкт-Петербург, LUI
просп Тореза, q.BSB, пом. 13-Н, ком. №34 I III телефакс:: B(fi12} 363-12-44 «iww.npf-pnpgreBB.ru ■
Рисунок 5 - Маркировочная табличка
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов, допускающих откачку внутренней полости, заполнение гелием либо смесью газов, содержащей гелий.
ПО течеискателей выполняет следующие функции:
- управление работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов);
- управление работой анализатора (определение чувствительности, настройка на пик гелия);
- сбор, обработка, передача на устройство вывода и отображение измерительной информации;
- автоматическая диагностика состояния течеискателя.
Метрологически значимой частью ПО является часть «6000», влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик течеискателя.
Идентификационные данные ПО течеискателя представлены в Таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
6000XX1) |
|
1) «Х» - цифровое значение, не являющееся метрологически значимой частью ПО. «Х» может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с1): - режим измерений «прямоток» - режим измерений «противоток» |
от 1 •IO-12 до 1-10’3 от 1-10’11 до V10-3 |
|
Пределы допускаемой относительной погрешности измерений потока газа в вакууме, %: - режим измерений «прямоток» - режим измерений «противоток» |
± (0,40 + Qнпи 2Мзм 3))-100 ± 40 |
|
1) Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2024 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа; 2) ^^нпи - значение нижнего предела измерений; 3) ^^изм - значение измеренного потока. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний потока газа методом щупа, 1кгм3/с |
от 1 • 10-9 до 1-10-2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 ± 1 |
|
Мощность потребления, Вт, не более |
800 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - МС-4, МС-7 - МС-8 - МС-9 |
550x410x375 390x300x390 650x400x300 |
|
Масса, кг, не более |
40 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +35 80 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
15000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится способом цифровой печати на маркировочную табличку течеискателя, расположенную на задней панели корпуса течеискателя.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Течеискатель масс-спектрометрический гелиевый МС |
- |
1 шт. |
|
Комплект запасных частей и принадлежностей |
- |
1 шт. |
|
Руководство по эксплуатации |
СКСП.171011.022-01РЭ |
1 экз. |
|
Формуляр |
СКСП.26.00.00-03ФО |
1 экз. |
|
Тележка транспортировочная* |
- |
1 шт. |
|
Панель дистанционного управления* |
- |
1 шт. |
|
Щуп* |
- |
1 шт. |
|
* Предоставляются по дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе 6 «Работа с течеискателем» документа СКСП.171011.022-01РЭ
«Течеискатели масс-спектрометрические гелиевые МС. Руководство по эксплуатации».
Нормативные документы
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования;
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности;
ТУ 4215-008-61085855-25 Течеискатели масс-спектрометрические гелиевые МС.
Технические условия.
