Системы измерений передачи данных Протей DPI

Назначение

Системы измерений передачи данных Протей DPI (далее - СИПД) предназначены для измерений количества (объема) информации при приеме/передачи данных с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

К настоящему типу средств измерений относятся Системы измерений передачи данных Протей DPI, которые являются виртуальной (функциональной) системой измерений передачи данных, входящей в состав программно-аппаратного комплекса Протей DPI, производства ООО «НТЦ ПРОТЕЙ», г. Санкт-Петербург, предназначенного для применения на сети связи общего пользования в качестве оборудования коммутации и маршрутизации пакетов информации сетей передачи данных с функциями автоматизированной системы расчетов.

Принцип действия СИПД основан на формировании оборудованием для каждой сессии передачи данных исходных данных для тарификации. Исходные данные для тарификации выводятся в виде учетного файла, в котором фиксируются IP-адреса, идентификаторы MSISDN, IMSI, время начала сессии передачи данных и ее длительность, количество переданной и принятой информации (данных), а также ряд дополнительных атрибутов. Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов с использованием протокола аутентификации, авторизации и учета (RADIUS, DIAMETER).

СИПД выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции оборудования с измерительными функциями.

Конструктивно оборудование с измерительными функциями выполнено на базе аппаратных серверных платформ архитектуры x86-64 в виде серверов по модульному принципу: устройства хранения, процессор, материнская плата, сетевые интерфейсы, корпус сервера, статив. Доступ к устройствам хранения, процессору или платам можно получить только открыв крышку сервера. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки устройств хранения и серверов, обеспечивая ограничение несанкционированного доступа к устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.

Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, наносятся на заднюю стенку корпуса оборудования в форме наклейки, содержащей серийный номер в цифровом формате.

Внешний вид оборудования и место нанесения серийного номера, возможные места блокировки и пломбировки представлены на рисунках 1, 2.

■МНИ**

Место блокировки от несанкционированного доступа

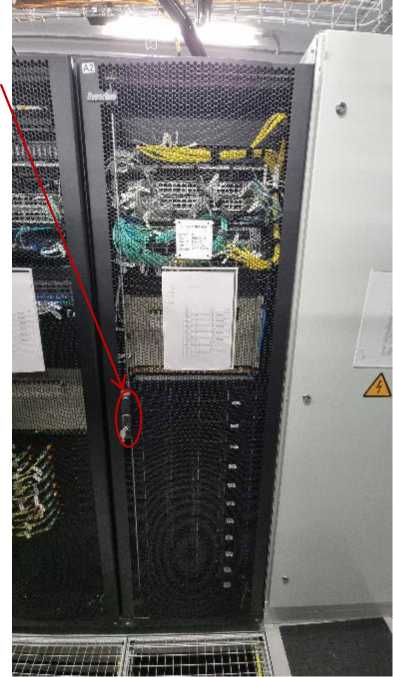

^Возможное место установки пломб

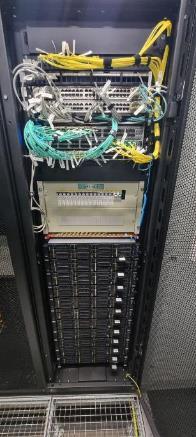

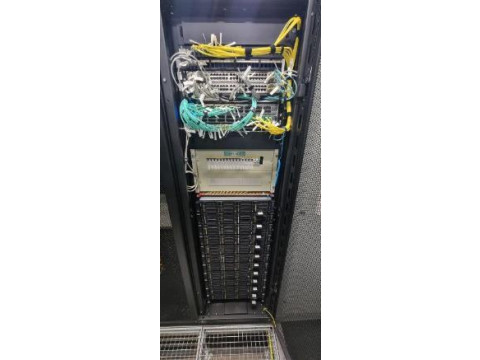

Рисунок 1 - Внешний вид стойки с установленным оборудованием

Программноаппаратный комплекс протей DPI (Версия ПО: 4,1) 025.055

pt*rpC-nin-3-COmput<r-1 П AMP.4S5B1fi.0C7

Рисунок 2 - Место нанесения серийного номера

Программное обеспечение

Программное обеспечение встроенное, версии 4.1, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИПД, типографским способом или в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Методы измерений» документа «Системы измерений передачи данных Протей DPI. Руководство по эксплуатации 5295-004-54213703-2025РЭ.

Нормативные документы

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 7.2.3)

Приказ Федерального агентства по техническому регулированию и метрологии от 18.08.2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»

ПАМР.465616.007 ТУ «Программно-аппаратный комплекс ПРОТЕЙ DPI. Технические условия»
