Датчики температуры PANAM
| Номер в ГРСИ РФ: | 98409-26 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | PANAM ENGINEERS LTD, Индия |
Датчики температуры PANAM (далее по тексту - датчики) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы датчиков.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98409-26 | ||||||||||||||||||||||||||||||||||||
| Действует | по 30.04.2031 | ||||||||||||||||||||||||||||||||||||
| Наименование | Датчики температуры | ||||||||||||||||||||||||||||||||||||
| Модель | PANAM | ||||||||||||||||||||||||||||||||||||
| Модификации |
PТT-301 PТT-302 PTT-303 PTS-501 PTS-502 PTS-503 PTS-504 PTS-505 |
||||||||||||||||||||||||||||||||||||
| Приказы |
№833 от
30.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e91a5965-d38b-02cf-e2e3-9735d95b7876 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
«PANAM ENGINEERS LTD.», ИНДИЯ, Survey No. 192, NH-8 At & Post - Piludra, Taluka Prantij, Dist: Sabarkantha, Gujarat, 383120
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1114-207-2025 ГСИ. Датчики температуры PANAM. Методика поверки
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
Для датчиков с ТП с верхним пределом диапазона измерений до 300 °C включ
2 года
Для датчиков с ТП с верхним пределом диапазона измерений св. 300 °C до 800 °C включ. и для датчиков с ТС
1 год
Для датчиков с ТП с верхним пределом диапазона измерений св. 800 °C
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98409-26: Описание типа
2026-98409-26.pdf
|
Скачать | 298 КБ | |
|
98409-26: Методика поверки
РТ-МП-1114-207-2025
2026-mp98409-26.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Датчики температуры PANAM (далее по тексту - датчики) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы датчиков.
Описание
Принцип работы датчиков основан на зависимости выходного электрического сигнала первичного чувствительного элемента датчика (далее по тексту - ЧЭ) от температуры.
Конструктивно датчики выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен один или два ЧЭ), соединенной с клеммной головкой или защитным корпусом (при наличии), и защитной арматуры с различными видами технологических соединений и монтажных элементов. Датчики могут комплектоваться встраиваемыми измерительными преобразователями (далее по тексту - ИП). ИП устанавливается непосредственно в клеммную головку или в защитный корпус самого датчика или же может быть установлен в отдельно вынесенном корпусе и соединен с зондом датчика при помощи кабеля. ИП преобразовывает выходной сигнал ЧЭ в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА (в том числе, с наложенным на него частотно-модулированным сигналом протокола HART). ИП выполнен в цилиндрическом пластиковом корпусе, на котором расположены клеммы для подключения первичного ЧЭ и клеммы для вывода выходного сигнала и питания. Клеммная головка или защитный корпус могут быть выполнены из алюминиевого сплава или нержавеющей стали.
В качестве ЧЭ используются термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585-2001. Схема внутренних соединений внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
Датчики изготавливаются следующих моделей: PTT-301, PTT-302, PTT-303, PTS-501, PTS-502, PTS-503, PTS-504, PTS-505, которые имеют исполнения, различающиеся по типу используемого ЧЭ, по метрологическим и техническим характеристикам, а также по конструкции.
Защитный корпус моделей PPT-301 может быть снабжен отвинчивающейся крышкой с ЖК-дисплеем (или без него).
Датчики моделей PTT-301, PTS-502, PTS-503, PTS-504, PTS-505 могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах в соответствии с указанными на них маркировками взрывозащиты.
Монтаж датчиков на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.
Структуры условного обозначения исполнений датчиков приведены на рисунках 1 - 7.
Расшифровки структур условного обозначения приведены в таблицах 1 -7.
PTT - 301 - - - - - - - - - - - -
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Рисунок 1 - Структура условного обозначения модели PTT 301
Таблица 1 - Расшифровка структуры условного обозначения модели PTT 301
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTT |
Датчик температуры |
|
2 |
Описание модели |
301 |
Двухканальный датчик температуры с унифицированным выходным сигналом постоянного тока от 4 до 20 мА + HART) |
|
3 |
Исполнение корпуса |
AL |
Алюминиевый корпус с дисплеем |
|
S6 |
Корпус из нержавеющей стали с дисплеем | ||
|
4 |
Тип НСХ ЧЭ датчика |
01 |
Преобразователь термоэлектрический с НСХ типа «В» |
|
02 |
Преобразователь термоэлектрический с НСХ типа «Е» | ||
|
03 |
Преобразователь термоэлектрический с НСХ типа «J» | ||
|
04 |
Преобразователь термоэлектрический с НСХ типа «К» | ||
|
05 |
Преобразователь термоэлектрический с НСХ типа «N» | ||
|
06 |
Преобразователь термоэлектрический с НСХ типа «R» | ||
|
07 |
Преобразователь термоэлектрический с НСХ типа «S» | ||
|
08 |
Преобразователь термоэлектрический с НСХ типа «Т» | ||
|
09 |
Термопреобразователь сопротивления с НСХ типа «100М» | ||
|
10 |
Термопреобразователь сопротивления с НСХ типа «100Н» | ||
|
11 |
Термопреобразователь сопротивления с НСХ типа «Pt 100» | ||
|
12 |
Термопреобразователь сопротивления с НСХ типа «Pt200» | ||
|
13 |
Термопреобразователь сопротивления с НСХ типа «Pt500» | ||
|
14 |
Термопреобразователь сопротивления с НСХ типа «Pt1000» |
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
5 |
Диапазон измерений температуры |
Х to Y °С |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры |
|
6 |
Аварийный сигнал |
Н |
Высокий уровень |
|
L |
Низкий уровень | ||
|
7 |
Тип присоединения к процессу |
1 |
M20x1,5 |
|
2 |
1/2” NPT-F | ||
|
8 |
Вид сертификации |
1 |
Сертификат SIL |
|
2 |
Сертификат ТР ТС 012 Exia | ||
|
3 |
Сертификат ТР ТС 012 Exd | ||
|
4 |
Сертификат IP67 | ||
|
9 |
Дополнительные принадлежности |
0 |
Не требуются |
|
1 |
Маркировочная табличка из нерж. стали | ||
|
2 |
Монтажная скоба для крепления из оцинкованной стали | ||
|
3 |
Монтажная скоба для крепления из нержавеющей стали | ||
|
4 |
Защитная гильза | ||
|
RXX |
Длина кабеля для выносного сенсора, м | ||
|
10 |
Измерительная вставка |
1 |
Выносная |
|
2 |
Непосредственного монтажа | ||
|
11 |
Исполнение рабочего спая/ схема подключения |
0 |
Незаземлённый рабочий спай ТП |
|
1 |
Заземлённый рабочий спай ТП | ||
|
2 |
Схема соединения внутренних проводников ТС с ЧЭ: 2-х проводная | ||
|
3 |
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная | ||
|
4 |
Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная | ||
|
12 |
Конструктивное исполнение измерительной вставки |
1 |
С удлинительной шейкой |
|
2 |
Без удлинительной шейки | ||
|
3 |
С подпружиненным сенсором с удлинительной шейкой 120 мм | ||
|
4 |
С подпружиненным сенсором без удлинительной шейки | ||
|
13 |
Длина измерительной вставки, мм |
SXX |
Длина измерительной вставки |
|
14 |
Тип резьбы штуцера |
8G |
G1/2 |
|
8N |
У2 NPT | ||
|
12G |
G3/4 | ||
|
М20 |
M20x1,5 |
PTT - - - - - - - - - -
1 2 3 4 5 6 7 8 9 10 11
Рисунок 2 - Структура условного обозначения моделей PTT 302 и PTT 303
Таблица 2 - Расшифровка структуры условного обозначения моделей PTT 302 и PTT 303
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTT |
Датчик температуры |
|
2 |
Описание модели |
302 |
Интеллектуальный датчик температуры с ЧЭ в виде термопреобразователя сопротивления |
|
303 |
Датчик температуры с ЧЭ в виде термопреобразователя сопротивления | ||
|
3 |
Исполнение корпуса |
S6 |
Корпус из нержавеющей стали |
|
4 |
Тип разъема |
01 |
DIN EN175301-803 (IP 65) |
|
02 |
М12х1 (IP 67) | ||
|
5 |
Длина монтажной части зонда |
sxxx |
Длина монтажной части зонда, мм |
|
6 |
Длина удлинительной шейки |
00 |
отсутствует |
|
01 |
120 мм | ||
|
02 |
250 мм | ||
|
7 |
Диаметр монтажной части зонда |
4 |
4 мм |
|
6 |
6 мм | ||
|
8 |
8 мм | ||
|
8 |
Тип резьбы штуцера |
8GM |
G1/2 |
|
8NM |
У2 NPT | ||
|
М20 |
M20x1,5 | ||
|
9 |
Диапазон измерений температуры |
01 |
от 0 °С до 50 °С (только для РТТ-303) |
|
02 |
от 0 °С до 100°С | ||
|
03 |
от -50 °С до 50 °С (только для РТТ-303) | ||
|
04 |
от -50 °С до 100 °С (только для РТТ-303) | ||
|
05 |
от -50°С до 150°С (только для PTT-302) | ||
|
06 |
от 25 °С до 75 °С (только для РТТ-303) | ||
|
07 |
от 50 °С до 100 °С (только для РТТ-303) | ||
|
08 |
по спец. заказу (только для РТТ-302) | ||
|
10 |
Аварийный сигнал |
Н |
Высокий уровень |
|
L |
Низкий уровень (только для модели РТТ-302) | ||
|
11 |
Измерительная вставка |
01 |
Сьёмная (только для модели РТТ-303) |
|
02 |
Несьёмная |
PTS - 501 - - - - -
1 2 3 4 5 6 7
Рисунок 3 - Структура условного обозначения модели PTS 501
Таблица 3 - Расшифровка структуры условного обозначения модели PTS 501
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTS |
Датчик с ЧЭ в виде термопреобразователя сопротивления |
|
2 |
Описание модели |
501 |
Датчик с ЧЭ с НСХ типа «Pt100» |
|
3 |
Тип разъема |
01 |
DIN EN175301-803 (IP 65) |
|
02 |
М12х1 (IP 67) | ||
|
4 |
Длина монтажной части |
SXXX |
Длина монтажной части, мм |
|
5 |
Диаметр монтажной части |
4 |
4 мм |
|
6 |
6 мм | ||
|
8 |
8 мм | ||
|
6 |
Тип резьбы штуцера |
8GM |
G1/2 |
|
8NM |
1/2” NPT | ||
|
М20 |
M20x1,5 | ||
|
7 |
Тип ЧЭ |
01 |
ЧЭ с НСХ типа «Pt 100» |
|
8 |
Схема соединения внутренних проводников |
01 |
2-х проводная |
|
02 |
3-х проводная | ||
|
03 |
2 ЧЭ с 2-х проводной схемой соединения внутренних проводников |
PTS - 502 - - - - - - - - -
1 2 3 4 5 6 7 8 9 10 11
Рисунок 4 - Структура условного обозначения модели PTS 502
Таблица 4 - Расшифровка структуры условного обозначения модели PTS 502
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTS |
Датчик температуры |
|
2 |
Описание модели |
502 |
Датчик температуры с ЧЭ в виде ТС с НСХ типа «Pt100» или ТП с НСХ типа «К» или «J» |
|
3 |
Конструкция головки и корпуса |
01 |
Головка из алюминия 042x28 мм |
|
02 |
Головка из нержавеющей стали 054x40 мм | ||
|
03 |
Головка из алюминия 048x36 мм | ||
|
4 |
Конструктивное исполнение измерительной вставки |
А |
Без удлинительной шейки, 09 мм |
|
В |
С удлинительной шейкой 145 мм, 09 мм | ||
|
С |
С фланцем и удлинительной шейкой 145 мм, 011 мм | ||
|
D |
Без соединительной головки, 015 мм | ||
|
E |
С пружинной фиксацией без удлинительной шейки, 06 мм | ||
|
F |
С пружинной фиксацией, удлинительная шейка 145 мм, 06 мм |
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
5 |
Вид сертификации |
0 |
Не требуется |
|
1 |
Сертификат ТР ТС Ex i | ||
|
2 |
Сертификат ТР ТС Exd | ||
|
6 |
Тип ЧЭ |
01 |
ТС с НСХ типа «Pt 100» |
|
02 |
Два ТС с НСХ типа «Pt 100» | ||
|
03 |
ТП с НСХ типа «К» | ||
|
04 |
Два ТП с НСХ типа «К» | ||
|
05 |
ТП с НСХ типа «J» | ||
|
06 |
Два ТП с НСХ типа «J» | ||
|
07 |
ТП с НСХ типа «Е» | ||
|
08 |
Два ТП с НСХ типа «Е» | ||
|
7 |
Описание ЧЭ |
В2 |
ТС класс допуска «В» 2-х проводная схема |
|
А2 |
ТС класс допуска «А» 3-х проводная схема | ||
|
А4 |
ТС класс допуска «А» 4-х проводная схема | ||
|
01 |
ТП класс допуска 1, незаземленный рабочий спай | ||
|
02 |
ТП класс допуска 2, незаземленный рабочий спай | ||
|
03 |
ТП класс допуска 1, заземленный рабочий спай | ||
|
04 |
ТП класс допуска 2, заземленный рабочий спай | ||
|
8 |
Тип резьбы штуцера |
8GM |
G1/2 |
|
8NM |
У2 NPT | ||
|
М20 |
M20x1,5 | ||
|
М18 |
M18x1,5 | ||
|
9 |
Длина монтажной части |
sxxx |
Длина монтажной части, мм |
|
10 |
Конструктивное особенности |
0 |
Без ИП |
|
1 |
Датчик под установку ИП | ||
|
2 |
ИП для установки в головку для ЧЭ Pt100 (PTT-402-06) | ||
|
3 |
ИП для установки в головку для ЧЭ Pt100 (PTT-402-08) | ||
|
4 |
ИП для установки в головку для ЧЭ Pt100, c сертификатом ТР ТС 012 (PTT-402-07) | ||
|
5 |
Универсальный ИП для установки в головку (PTT-402-09) | ||
|
6 |
SMART ИП для установки в головку (PTT-402-04) | ||
|
7 |
SMART ИП для установки в головку, c сертификатом ТР ТС 012 (PTT-402-05) | ||
|
8 |
SMART ИП для установки в головку c сертификатом SIL2 (PTT-402-04-1) | ||
|
9 |
SMART ИП для установки в головку, c сертификатом Ex и SIL2 (PTT-402-05-1) | ||
|
11 |
Аварийный сигнал |
Н |
Высокий уровень |
|
L |
Низкий уровень |
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
12 |
Диапазон измерений температуры |
Х to Y °С |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры |
PTS - 503 - - - - - - - - - -
1 2 3 4 5 6 7 8 9 10 11 12
Рисунок 5 - Структура условного обозначения модели PTS 503
Таблица 5 - Расшифровка структуры условного обозначения модели PTS 503
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTS |
Датчик температуры |
|
2 |
Описание модели |
503 |
Датчик температуры с ЧЭ в виде ПТ |
|
3 |
Конструктивное исполнение датчика |
01 |
Датчик с ТП 022х2 |
|
02 |
Датчик с ТП 022х2 + SiC/CrC | ||
|
03 |
Датчик с ТП 022х4 | ||
|
04 |
Датчик с ТП 015 х 010 в C799 | ||
|
05 |
Датчик с ТП 022 х 015 в C799/610 | ||
|
06 |
Датчик с термопарой 032 х 024 в С799 | ||
|
4 |
Вид сертификации |
1 |
Нет сертификатов |
|
2 |
Сертификат ТР ТС 012 | ||
|
5 |
Диаметр монтажной части |
22 |
22 мм |
|
6 |
Тип ТП |
01 |
ТП с НСХ типа «К» |
|
02 |
Два ТП с НСХ типа «К» | ||
|
03 |
ТП с НСХ типа «J» | ||
|
04 |
Два ТП с НСХ типа «J» | ||
|
7 |
Класс допуска |
1 |
1 |
|
2 |
2 | ||
|
8 |
Резьбовое присоединение к процессу |
0 |
Без зажима |
|
1 |
С зажимом UC2-22 | ||
|
2 |
C зажимом UC1-22 | ||
|
9 |
Длина монтажной части |
SXXX |
Длина монтажной части, мм |
|
10 |
Конструктивное особенности |
0 |
Без ИП |
|
1 |
Датчик под установку ИП | ||
|
2 |
Универсальный ИП для установки в головку датчика (PTT-402-09) | ||
|
3 |
SMART ИП для установки в головку датчика (PTT-402-04) | ||
|
4 |
SMART ИП для установки в головку, c сертификатом ТР ТС 012 (PTT-402-04) | ||
|
11 |
Аварийный сигнал |
Н |
Высокий уровень |
|
L |
Низкий уровень | ||
|
12 |
Диапазон измерений температуры |
Х to Y °С |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры |
PTS - 504 - - - - - - - - - -
1 2 3 4 5 6 7 8 9 10 11 12
Рисунок 6 - Структура условного обозначения модели PTS 504
Таблица 6 - Расшифровка структуры условного обозначения модели PTS 504
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTS |
Датчик температуры |
|
2 |
Описание модели |
504 |
Датчик температуры без защитной арматуры |
|
3 |
Диаметр монтажной части |
3 |
3 мм |
|
6 |
6 мм | ||
|
8 |
8 мм | ||
|
4 |
Вид сертификации |
1 |
Нет сертификатов |
|
2 |
Сертификат ТР ТС 012 | ||
|
5 |
Тип ЧЭ |
01 |
ТП с НСХ типа «К» |
|
02 |
Два ТП с НСХ типа «К» | ||
|
03 |
ТП с НСХ типа «J» | ||
|
04 |
Два ТП с НСХ типа «J» | ||
|
05 |
ТС с НСХ типа «Pt 100» | ||
|
06 |
Два ТС с НСХ типа «Pt 100» | ||
|
6 |
Класс допуска |
01 |
1 для ТП |
|
02 |
2 для ТП | ||
|
2В |
Класс «В» для ТС с 2-х проводной схемой подключения | ||
|
3А |
Класс «А» для ТС с 3-х проводной схемой подключения | ||
|
4А |
Класс «А» для ТС с 4-х проводной схемой подключения | ||
|
7 |
Длина монтажной части |
sxxx |
Длина монтажной части, мм |
|
8 |
Вид присоединения к процессу |
0 |
Без регулируемого резьбового присоединения |
|
1 |
Зажим с резьбой G1/2 | ||
|
2 |
Зажим с резьбой Ц NPT | ||
|
3 |
Зажим с резьбой G1/4 | ||
|
9 |
Конструктивное исполнение проводов или защитной головки |
1 |
Датчик с проводами 20 мм |
|
2 |
Датчик с силиконовым кабелем и длиной по заказу | ||
|
3 |
Датчик с разъемом ТП типа W | ||
|
4 |
Датчик с головкой MA | ||
|
5 |
Датчик с головкой NA | ||
|
6 |
Датчик с головкой КО |
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
10 |
Конструктивное особенности |
0 |
Без ИП |
|
1 |
Датчик под установку ИП | ||
|
2 |
ИП для установки в головку для ЧЭ Pt100 (PTT-402-06) | ||
|
3 |
ИП для установки в головку для ЧЭ Pt100 c сертификатом ATEX (PTT-402-06) | ||
|
4 |
Универсальный ИП для установки в головку (PTT-402-09) | ||
|
5 |
SMART ИП для установки в головку (PTT-402-04) | ||
|
6 |
SMART ИП для установки в головку, c сертификатом Ex (PTT-402-05) | ||
|
7 |
SMART ИП для установки в головку c сертификатом SIL2 (PTT-402-04-1) | ||
|
8 |
SMART ИП для установки в головку, c сертификатом Ex и SIL2 (PTT-402-05-1) | ||
|
11 |
Аварийный сигнал |
Н |
Высокий уровень |
|
L |
Низкий уровень | ||
|
12 |
Диапазон измерений температуры |
Х to Y °С |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры |
PTS - 505 - - - - - - -
1 2 3 4 5 6 7 8 9
Рисунок 7 - Структура условного обозначения модели PTS 505
Таблица 7 - Расшифровка структуры условного обозначения модели PTS 505
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTS |
Датчик температуры |
|
2 |
Описание модели |
505 |
Датчик температуры в виде измерительной вставки |
|
3 |
Тип вставки |
2 |
Тип 2 (ТС с НСХ типа «Pt 100» или ТП с НСХ типа «J» или «К») |
|
4 |
Тип 4 (ТП с НСХ типа «В» или «К» или «S») | ||
|
5 |
Тип 5 (ТП с НСХ типа «К») | ||
|
4 |
Диаметр монтажной части |
0 |
Для типов ЧЭ 4 и 5 |
|
3 |
3 мм | ||
|
4,5 |
4,5 мм | ||
|
6 |
6 мм | ||
|
8 |
8 мм | ||
|
5 |
Длина монтажной части |
SXXX |
Длина монтажной части, мм |
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
6 |
Тип ЧЭ |
01 |
ТП с НСХ типа «К» |
|
02 |
Два ТП с НСХ типа «К» | ||
|
03 |
ТП с НСХ типа «J» | ||
|
04 |
Два ТП с НСХ типа «J» | ||
|
05 |
ТП с НСХ типа «S» | ||
|
06 |
Два ТП с НСХ типа «S» | ||
|
07 |
ТП с НСХ типа «В» | ||
|
08 |
Два ТП с НСХ типа «В» | ||
|
09 |
ТС с НСХ типа «Pt 100» | ||
|
10 |
Два ТС с НСХ типа «Pt 100» | ||
|
7 |
Класс допуска |
1 |
Класс «А» для ТС |
|
2 |
Класс «АА» для ТС | ||
|
3 |
Класс «В» для ТС | ||
|
4 |
1 для ТП | ||
|
5 |
2 для ТП | ||
|
8 |
Схема соединения внутренних проводников |
0 |
Для ТП |
|
2 |
2-х проводная | ||
|
3 |
3-х проводная | ||
|
4 |
4-х проводная | ||
|
9 |
Тип спая ТП |
N |
Не указан |
|
O |
O | ||
|
P |
P | ||
|
Z |
Z |

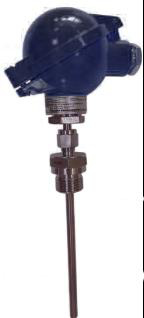

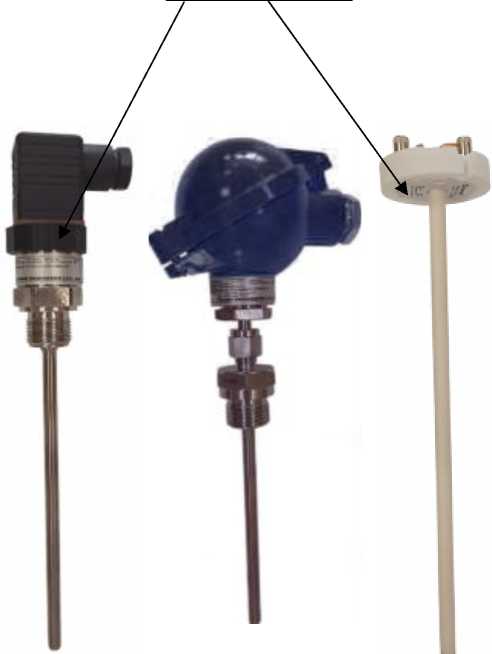

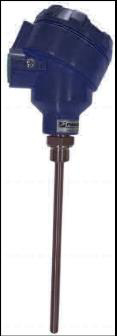

Общий вид датчиков температуры PANAM с указанием места нанесения заводского номера представлен на рисунке 8.
Пломбирование датчиков не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, наносится методом гравировки на металлическую маркировочную табличку, прикрепленную к защитной головке датчика, и/или на металлический шильдик, прикрепленный к корпусу датчика и/или к разъему (адаптеру) и/или на наклейку (или этикетку). Конструкция датчиков не предусматривает нанесение знака поверки на средство измерений. Цветовая гамма защитной головки может отличаться от приведенной на рисунке 8.
а) модель РТТ-301
Место нанесения заводского номера
в) модель PTS-503
б) модель РТТ-302, PTT-303
г) модель PTS-502
д) модель PTS-501
е) модель PTS- ж) модель PTS-505
504
Рисунок 8 - Общий вид датчиков с указанием мест нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) у датчиков без встроенного ИП - отсутствует.
Программное обеспечение датчиков с ИП (только для ИП с интерфейсом HART) состоит из встроенного ПО, устанавливаемого в энергонезависимую память при изготовлении, и выполняющего функции преобразования измеренной температуры в цифровой выходной сигнал для передачи данных по стандартному протоколу HART. Встроенное ПО недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 8-16.
Таблица 8 - Метрологические характеристики датчиков модели PTT 301
|
Условное обозначение НСХ ЧЭ датчика (1) |
Диапазон измерений температуры (2), °С |
Минимальный интервал измерений (3), °С |
Пределы допускаемой основной погрешности измерений температуры (в зависимости от типа выходного сигнала) (5) | |
|
HART, абсолютная, ° С |
4-20 мА, приведенная (к интервалу измерений) (4), % | |||
|
Pt100 (а=0,00385 °С-1) Pt200 (а =0,00385 °С-1) Pt500 (а =0,00385 °С-1) |
от -196 до +600 |
10 |
±(0,2+0,002-1 t1) |
±0,04 |
|
Pt1000 (а =0,00385 °С-1) |
от -196 до +260 | |||
|
100Н(а=0,00617°С-1) |
от -60 до +180 | |||
|
100М(а =0,00428 °С-1) |
от -50 до +180 | |||
|
E |
от -40 до +900 |
50 |
±1,5 (в диапазоне от -40 °С до +375 °С включ.); ±0,004^ t (в диапазоне св. +375 °С) |
±0,04 |
|
K, N |
от -40 до +1300 | |||
|
J |
от -40 до +900 | |||
|
T |
от -40 до +400 |
50 |
±0,5 (в диапазоне от -40 °С до +125 °С включ.); ±0,004-1 (в диапазоне св. +125 °С) |
±0,04 |
|
S, R |
от 0 до +1600 |
±1,0 (в диапазоне от 0 °С до +1100 °С включ.); ±1+0,003-(t - 1100) (в диапазоне св. +1100 °С) | ||
|
B |
от +600 до +1800 |
±0,00251 | ||
|
Условное обозначение НСХ ЧЭ датчика (1) |
Диапазон измерений температуры (2), °С |
Минимальный интервал измерений (3), °С |
Пределы допускаемой основной погрешности измерений температуры (в зависимости от типа выходного сигнала) (5) | |
|
HART, абсолютная, ° С |
4-20 мА, приведенная (к интервалу измерений) (4), % | |||
(1) Типы НСХ ЧЭ соответствуют по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1);
(2) Указаны предельные значения. Конкретный диапазон измерений в зависимости от конструктивной модификации указан в паспорте и в маркировке датчика.
(3) Интервал измерений равен алгебраической разности верхнего и нижнего пределов настроенного диапазона измерений температуры, °С.
(4) Пределы допускаемой погрешности компенсации холодного спая для типов НСХ «К», «N», «Е», «J», «T», «R», «S» равны ±0,5 °С и не входят в указанные значения погрешности.
(5) Погрешность датчиков при снятии показаний с выхода 4-20 мА равна сумме абсолютной погрешности и приведенной (к интервалу измерений).
Примечание - t - значение измеряемой температуры, °С.
Таблица 9 - Метрологические характеристики - пределы допускаемой дополнительной погрешности датчиков температуры PTT 301__________________________________________
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15 до +25 °С включ.) на каждые 10°С, %/10 °С |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности (от настроенного диапазона измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В |
±0,01 |
Таблица 10 - Метрологические характеристики датчиков модели PTT 302
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, ^(^ (2) |
от 0 до +100 от -50 до +150 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) ЧЭ по ГОСТ 6651-2009 |
Pt100 (а=0,00385 °С-1) |
|
Пределы допускаемой основной абсолютной погрешности, °С |
± (0,40+0,002^t1) |
|
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15°С до +25 °С включ.) на каждые 10°С, %/10 °С |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В |
±0,01 |
|
Наименование характеристики |
Значение |
|
(1) - По специальному заказу допускается изготовление датчиков, имеющих другие диапазоны измерений, не указанные в таблице, но в пределах диапазона от минус 50 °С до плюс 150 °С, с минимальным интервалом измерений (разница верхнего и нижнего пределов измерений) не менее 30 °С. (2) - Конкретный диапазон измерений температуры приведен в паспорте на датчик; Примечание - t - значение измеряемой температуры, °С. | |
Таблица 11 - Метрологические характеристики датчиков модели PTT 303
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С(1), (2) |
от 0 до +100 от -50 до +50 от +25 до +75 от +50 до +100 от 0 до +50 от -50 до +100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 (а=0,00385 °С-1) |
|
Пределы допускаемой основной приведенной погрешности, % (к диапазону измерений) |
±1,0 (3) |
|
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +15 °С до +25 °С включ.) на каждые 10°С, %/10 °С |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В |
±0,01 |
|
(1) - Конкретный диапазон измерений температуры приведен в паспорте на датчик; (2) - По специальному заказу допускается изготовление датчиков, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов измерений) не менее 25 °С. (3) - для диапазонов измерений с интервалом (разность верхнего и нижнего пределов диапазона) - не менее 25 °С | |
Таблица 12 - Метрологические характеристики датчиков модели PTS 501
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +100 |
|
Условное обозначение номинальной статической характеристики преобразования ЧЭ (НСХ) по ГОСТ 6651-2009 |
Pt100 (а=0,00385 °С-1) |
|
Номинальное значение сопротивления датчика при 0 °С (Ro), Ом |
100 |
|
Класс допуска ЧЭ датчика по ГОСТ 6651-2009 |
В |
|
Допуск ЧЭ по ГОСТ 6651-2009, оС |
±(0,30 + 0,005-| 11)(1) |
|
Наименование характеристики |
Значение |
|
(1) - Пределы допускаемой основной погрешности датчиков с ИП ( Л , °С) вычисляются по формуле A = ±J (Л ИП )2 + (А ТС )2 А тс Л л „ „ v ИП ТС , где ТС - допуск ЧЭ, °С, АИП - предел допускаемой основной приведенной погрешности ИП, приведенный в ОТ на ИП. Примечание - t - значение измеряемой температуры, °С. | |
Таблица 13 - Метрологические характеристики датчиков моделей PTS 502, PTS 503, PTS 504
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры для датчика с ЧЭ в виде ТС(1), ОС |
от -30 до +300 от -50 до +500 |
|
Условное обозначение номинальной статической характеристики преобразования датчика с ЧЭ в виде ТС с НСХ по ГОСТ 6651-2009(2) |
Pt100 (а=0,00385 °С-1) |
|
Номинальное значение сопротивления датчика при 0 °С (Ro), Ом |
100 |
|
Класс допуска ЧЭ в виде ТС датчика по ГОСТ 6651-2009 |
А, В |
|
Допуск датчика с ЧЭ в виде ТС по ГОСТ 66512009(1). (2), (3) , оС: - для тонкопленочных ЧЭ - класс А - класс В - для проволочных ЧЭ - класс А - класс В |
±(0,15 + 0,002-|t|) (от -30 ос до +300 ос); ±(0,30 + 0,005^ 111) (от -50 °С до +500 °С) t(0,15 + 0,002*| 1|) (от -50 °С до +450 °С); ±(0,30 + 0,005^ 111) (от -50 °С до +500 °С) |
|
Диапазон измерений температуры и пределы допускаемых отклонений ТЭДС от НСХ для датчика с ЧЭ в виде ТП(1)’ (2)’ (4), ос - с НСХ типа «J» - 1 класс допуска - 2 класс допуска - с НСХ типа «К» - 1 класс допуска - 2 класс допуска |
± 1,5 (от -40 °С до +375 °С включ.) ± 0,004 •I11 (св. +375 °С до +700 °С) ± 2,5 (от -40 °С до +333 °С включ.) ± 0,0075 •I11 (св. +333 °С до +750 °С) ± 1,5 (от -40 °С до +375 °С включ.) ± 0,004 •I11 (св. +375 °С до +1000 °С) ± 2,5 (от -40 °С до +333 °С включ.) ± 0,0075 •I11 (св. +333 °С до +1200 °С) |
|
Наименование характеристики |
Значение | |
|
(1) - конкретный диапазон измерений температуры и класс допуска приведены в паспорте на датчик; (2) - типы НСХ ЧЭ соответствуют по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно. (3) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТС с ИП ( Л, °С) вычисляются по формуле | ||
|
Л = ±■J(ЛИП)2 + (ЛТС)2 Лтс „„ Л д „ „ v ИП ТС , где ТС - допуск ЧЭ, °С, ЛИП - предел допускаемой основной приведенной погрешности ИП, приведенный в ОТ на ИП. (4) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТП (Л, °С) в комплекте с ИП вычисляются по формуле: | ||
|
Л = ±V (Л ИП + Л КОМП) + (Л ТП ) где ЛТП - отклонение датчика с ЧЭ в виде ТП от НСХ (в температурном эквиваленте), ЛИП - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; ЛКОМП - погрешность схемы компенсации ИП, °С. Примечание - t - значение измеряемой температуры, °С |
°С; | |
Таблица 14 - Метрологические характеристики датчиков моделей PTS 505
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры для датчика с ЧЭ в виде ТС(1) в зависимости от типа ЧЭ, °С - тонкопленочный - проволочный |
от -50 до +500 от -196 до +500 |
|
Условное обозначение номинальной статической характеристики преобразования датчика с ЧЭ в виде ТС с НСХ по ГОСТ 6651-2009(2) |
Pt100 (а=0,00385 °С-1) |
|
Номинальное значение сопротивления датчика при 0 °С (Ro), Ом |
100 |
|
Класс допуска ЧЭ в виде ТС датчика по ГОСТ 6651-2009 |
АА, А, В |
|
Допуск датчика с ЧЭ в виде ТС по ГОСТ 66512009(1), (3), оС: - для тонкопленочных ЧЭ - класс АА (1/3 В) - класс А - класс В - для проволочных ЧЭ - класс АА (1/3 В) - класс А - класс В |
±(0,1 + 0,0017-| 11)(2) (от 0 °С до +150 °С); ±(0,15 + 0,002-|11) (от -30 °С до +300 °С); ±(0,30 + 0,005^ 111) (от -50 °С до +500 °С) ±(0,1 + 0,0017-|11) (от -50 °С до +250 °С); ±(0,15 + 0,002-|11) (от -50 °С до +450 °С); ±(0,30 + 0,005^ 111) (от -50 °С до +500 °С) |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры и пределы допускаемых отклонений ТЭДС от НСХ для датчика с ЧЭ в виде ТП(1), (4), °С - с НСХ типа «J» - 1 класс допуска - 2 класс допуска - с НСХ типа «К» - 1 класс допуска - 2 класс допуска - с НСХ типа «S» - 1 класс допуска - 2 класс допуска - с НСХ типа «В» - 2 класс допуска |
± 1,5 (от -40 °С до +375 °С включ.) ± 0,004 •It1 (св. +375 °С до +550°С) ± 2,5 (от -40 °С до +333 °С включ.) ± 0,0075 •It1 (св. +333 °С до +550 °С) ± 1,5 (от -40 °С до +375 °С включ.) ± 0,004 •It1 (св. +375 °С до +1000 °С) ± 2,5 (от -40 °С до +333 °С включ.) ± 0,0075 •It1 (св. +333 °С до +1150 °С) ± 1,0 (от 0 °С до +1100 °С включ.) ± 1,0+0,003 •( t-1100) (св. +1100 °С до +1600 °С) ± 1,5 (от 0 °С до +600 °С включ.) ± 0,0025 •I11 (св. +600 °С до +1600 °С) ± 0,0025 •I11 (от +600 °С до +1800 °С) |
|
(1) - конкретный диапазон измерений температуры и класс допуска приведены в паспорте на датчик; (2) - типы НСХ ЧЭ соответствуют по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно. (3) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТС с ИП. (А, °С) вычисляются по формуле A = ±J (А ИП )2 + (А ТС )2 А тс А А „ „ ’ ИП ТС , где тС - допуск ЧЭ, °С, АИП - предел допускаемой основной приведенной погрешности ИП, приведенный в ОТ на ИП. (4) - Пределы допускаемой основной погрешности датчиков с ЧЭ в виде ТП (А, °С) в комплекте с ИП вычисляются по формуле: А ±\ (А ИП + А комП )2 + (А „, )2 где АТП - отклонение датчика с ЧЭ в виде ТП от НСХ (в температурном эквиваленте), °С; АИП - предел допускаемой основной погрешности ИП, приведенный в ОТ на ИП; АКО МП - погрешность схемы компенсации ИП, °С. Примечание - t - значение измеряемой температуры, °С | |
аблица 15 - Технические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Диаметр измерительной вставки (зонда), мм |
от 3 до 18 |
|
Длина измерительной вставки (зонда)(1, 2), мм |
от 50 до 1000 |
|
Длина удлинительной шейки, мм, не более |
145 |
|
Масса, кг, не более |
5,0 |
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее - для датчиков с ЧЭ в виде ТС - для датчиков с ЧЭ в виде ТП |
100 500 |
|
Тип выходного сигнала (в зависимости от модели для датчиков с ИП) |
от 4 до 20 мА, от 4 до 20 мА/HART |
|
Напряжение питания постоянного тока (для датчиков с ИП), В |
от 12 до 28 |
|
Нормальные условия эксплуатации (для датчиков с ИП): - температура окружающей среды, °С |
от +15 до +25 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха датчиков в зависимости от конструктивного исполнения, °С: - общепромышленное исполнение - с защитной головкой без дисплея - с защитной головкой с дисплеем - без защитной головки - исполнение Ex - модель PTT 301 - модели PTS-501, PTS-502, PTS-503, PTS-504, PTS- 505 |
от -40 до +85 от -40 до +80 от -60 до +75 от -40 до +80 от -50 до +80 от -40 до +75 |
|
Маркировка взрывозащиты: - модель PTT-301 версии Exi - модель PTT-301 версии Exd c выносной измерительной вставкой - модель PTT-301 версии Exd c измерительной вставкой непосредственного монтажа - модели PTS-502, PTS-503, PTS-504, PTS-505 |
0/1 Ex ia [ia Ga] IIC T6.. ,T4 Gb X Ex ia III C T115°C Da X PO Ex ia I Ma X (в корпусе из нерж. стали) 1 Ex db [ia Ga] T6 Gb X Ex tb [ia Da] IIIC T85°C Db X PB Ex db [ia Ma] I Mb X (в корпусе из нерж. стали) 1 Ex db T6...T4 Gb X Ex tb IIIC T85°C...T135°C Db X PB Ex db I Mb X (в корпусе из нерж. стали) 0/1 Ex ia IIC T6...T1 X Ex ia IIIC T75°C Da X PO Ex ia Ma X (в корпусе из нерж. стали) |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65, IP66, IP67 |
|
(1) - Но не менее десяти диаметров для датчиков с Ч Для датчиков с ЧЭ в виде ТП с верхним предело до +1200 °С включ.: не менее 150 мм; Для датчиков с ЧЭ в виде ТП с верхним пределом не менее 250 мм; (2) - более по специальному заказу. |
Э в виде ТП; м диапазона измерений св.+700 °С диапазона измерений св.+1200 °С: |
'аблица 16 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (в зависимости от типа ЧЭ), ч, не менее - для датчиков с ЧЭ в виде ТС |
150 000 |
|
- для датчиков с ЧЭ в виде ТП c НСХ типов «К», «N», «J», «Е», «Т» - в рабочем диапазоне до +300 °С; |
100 000 |
|
- в рабочем диапазоне свыше +300 °С до +800 °С; |
60 000 |
|
- для датчиков с ЧЭ в виде ТП c НСХ типов «R», «S», «В» |
20 000 |
|
Средний срок службы (в зависимости от типа ЧЭ), лет, не менее: - для датчиков с ЧЭ в виде ТС |
15 |
|
- для датчиков с ЧЭ в виде ТП c НСХ типов «К», «N», «J», «Е», «Т» |
10 |
|
- для датчиков с ЧЭ в виде ТП c НСХ типов «R», «S», «В» |
2 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
PANAM |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Эксплуатация датчиков» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
Стандарт предприятия «PANAM ENGINEERS LTD.», Индия
