Преобразователи угловых перемещений ЛИР-158А-3-Н-090000-05-ПИ-5-2,0- В(DB9)
| Номер в ГРСИ РФ: | 98410-26 |
|---|---|
| Производитель / заявитель: | ОАО "СКБ ИС", г.С.-Петербург |
Преобразователи угловых перемещений ЛИР-158А-3-Н-090000-05-ПИ-5-2,0-В(ББ9) (далее - преобразователи) предназначены для измерений угловых перемещений валов различных устройств и механизмов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98410-26 | ||||||||||||||||||
| Наименование | Преобразователи угловых перемещений | ||||||||||||||||||
| Модель | ЛИР-158А-3-Н-090000-05-ПИ-5-2,0- В(DB9) | ||||||||||||||||||
| Приказы |
№833 от
30.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a2feef33-dc1a-8b36-d76a-b6b57e676a56 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ОАО «СКБ ИС», РОССИЯ, 195009, г. Санкт-Петербург, пр-кт Кондратьевский, д. 2, лит. А
Поверка
| Методика поверки / информация о поверке |
МП-478-2024 ГСИ. Преобразователи угловых перемещений ЛИР-158А-3-Н-090000-05-ПИ-5-2,0- В(DB9). Методика поверки
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98410-26: Описание типа
2026-98410-26.pdf
|
Скачать | 147.7 КБ | |
|
98410-26: Методика поверки
МП-478-2024
2026-mp98410-26.pdf
|
Скачать | 1004 КБ |
Описание типа
Назначение
Преобразователи угловых перемещений ЛИР-158А-3-Н-090000-05-ПИ-5-2,0-В(ПВ9) (далее - преобразователи) предназначены для измерений угловых перемещений валов различных устройств и механизмов.
Описание
Принцип действия преобразователей основан на эффекте периодической модуляции потока оптического излучения двумя установленными с зазором растровыми шкалами, одна из которых перемещается, а вторая неподвижна, и последующего оптико-электронного преобразования модулированного излучения в электрические сигналы как периодические функции перемещения подвижной шкалы.
Преобразователи состоят из последовательно установленных и оптически сопряженных осветителя, измерительной шкалы, выполненной в виде кольцевой дорожки радиальных штрихов, индикаторной шкалы, выполненной в виде нескольких групп радиальных штрихов, и фотоприемников, установленных в свою очередь за группами штрихов индикаторной шкалы. При этом измерительная шкала жестко закреплена на роторе шпиндельного узла, а осветитель, индикаторная шкала и фотоприемники жестко закреплены на статоре шпиндельного узла.
Фотоприемники подключены к электронной плате, установленной на статоре.
Указанные элементы преобразователя размещены под цилиндрической крышкой, образующей корпус преобразователя и закрепленной на статоре шпиндельного узла.
Статор шпиндельного узла имеет присоединительный фланец круглой или квадратной формы с центрирующим пояском цилиндрической формы. Ротор шпиндельного узла имеет выходной присоединительный вал (далее - вал).
Вариант соединения преобразователя с контролируемым объектом: фланец преобразователя жестко соединяется со статором объекта, вал преобразователя соединяется с ротором объекта с помощью муфты ротора.
Для визуализации и последующей обработки применяется устройство цифрой индикации ЛИР-510, осуществляющее счет импульсов, поступающих от преобразователя.
К данному типу средств измерений относятся преобразователи со следующими заводскими номерами 24.370632, 24.370633, 24.370634, 24.370635, 24.370636.
Заводской номер наносится на расположенную на корпусе, маркировочную наклейку методом лазерной гравировки. Формат - цифровой код, состоящий из арабских цифр (первые две цифры соответствуют последним двум цифрам года выпуска).
Общий вид преобразователей представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Пломбирование преобразователей от несанкционированного доступа не предусмотрено. Внешний вид устройства цифровой индикации представлено на рисунке 3.
Место нанесения заводского номера

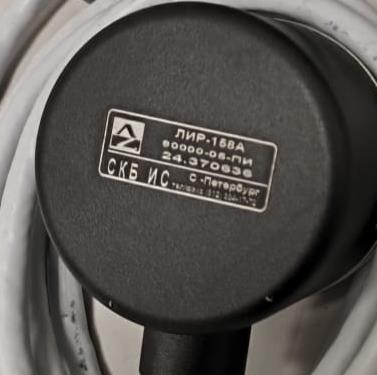

Рисунок 2 - Место нанесения заводского номера

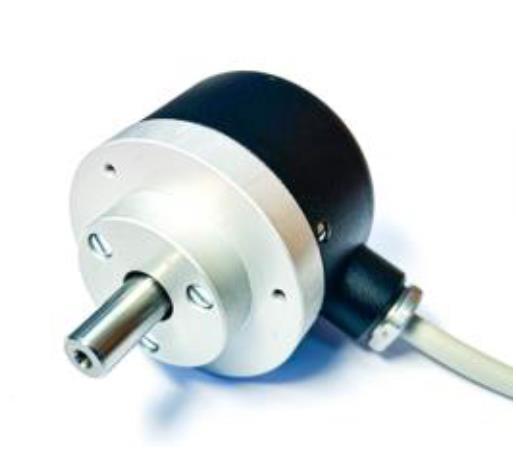

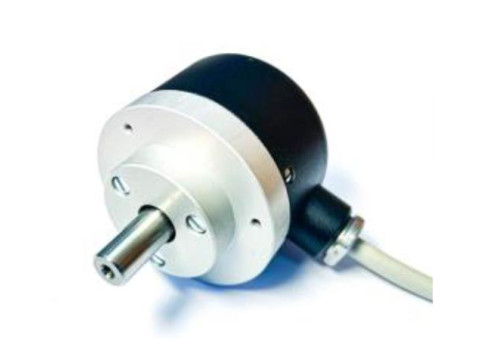

Рисунок 1 - Общий вид преобразователей угловых перемещений ЛИР-158А

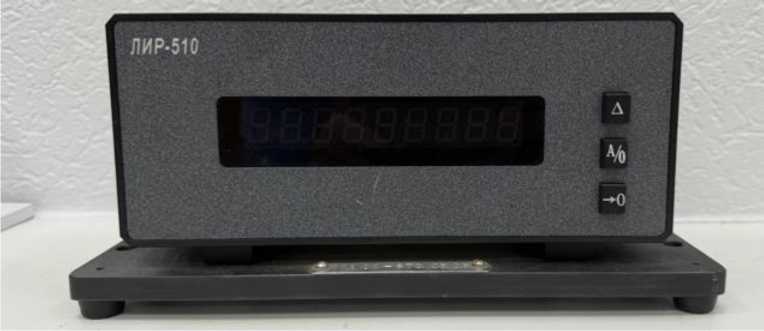

Рисунок 3 - Общий вид устройства цифровой индикации ЛИР-510
Программное обеспечение
Метрологические значимое программное обеспечение устройства цифровой индикации (далее - ПО) устанавливается на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации Р 50.2.077-2014 конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии п. 4.5 рекомендации Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловых перемещений |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угловых перемещений |
±15" |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное число периодов выходных сигналов за один оборот вала |
90000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +35 <25 от 84 до 106,7 |
|
Параметры электрического питания: - напряжение постоянного тока, В - ток потребления, мА |
от 4,7 до 5,3 <60 |
|
Диаметр вала, мм |
6h6 |
|
Габаритные размеры преобразователя без кабеля (длинахширинахвысота), мм, не более |
52x57x79 |
|
Масса преобразователя, (без кабеля) кг, не более |
0,23 |
|
Габаритные размеры устройства цифровой индикации ЛИР-510 (длинахширинахвысота), мм, не более |
220x70x101 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь угловых перемещений |
ЛИР-158А-3-Н-090000-05-ПИ-5-2,0-ВфВ9) |
1 шт. |
|
Устройство цифрой индикации ЛИР-510 |
- |
1 шт. |
|
Паспорт |
ЛИР-158.000ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе «Установка преобразователя на изделие потребителя» документа ЛИР-158.000ПС.
Нормативные документы
ВЕРУ.401264.026ТУ (ЛИР-158.000ТУ) Преобразователи угловых перемещений
ЛИР-158. Технические условия
