Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02
| Номер в ГРСИ РФ: | 98411-26 |
|---|---|
| Производитель / заявитель: | ООО "Измерительная техника", г.Москва |
Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02 (далее - электроды) предназначены для воспроизведения опорного потенциала для потенциометрических измерений.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98411-26 | ||||||||||||
| Действует | по 30.04.2031 | ||||||||||||
| Наименование | Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда | ||||||||||||
| Модель | ЭСО-02 | ||||||||||||
| Приказы |
№833 от
30.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ba185f3a-cccf-3394-1531-d846c331ad6d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Измерительная техника», РОССИЯ, 105082, г. Москва, ул. Бакунинская, д. 58, стр. 1, этаж 1, помещ. II, ком. 2
Поверка
| Методика поверки / информация о поверке |
МП 6/630-002-24 ГСИ. Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02. Методика поверки
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98411-26: Описание типа
2026-98411-26.pdf
|
Скачать | 139.9 КБ | |
|
98411-26: Методика поверки
МП 6/630-002-24
2026-mp98411-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02 (далее - электроды) предназначены для воспроизведения опорного потенциала для потенциометрических измерений.
Электроды являются рабочими эталонами 2-го разряда согласно Государственной поверочной схеме для средств измерений показателя рН активности ионов водорода в водных растворах в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 09 февраля 2022 г. № 324.
Описание
Потенциал электрода определяется электрохимической системой:
Ag | AgCl | насыщенный раствор KCl.
На границе раздела фаз данной системы происходит самопроизвольное перераспределение заряженных частиц, в результате чего возникает потенциал, который используется как опорный в потенциометрических измерениях.
Конструктивно электрод изготавливается в стеклянном цилиндрическом корпусе с присоединяемым к нему посредством силиконовой трубки электролитическим ключом.
Электрод заполняется через отверстие насыщенным при температуре плюс 20 °С водным раствором хлорида калия (KCl), который поступает через фильтр в камеру с потенциалообразующим полуэлементом (серебро в контакте с хлоридом серебра).
Внешний вид электрода с указанием места нанесения идентификационных данных (обозначение типа СИ и заводской номер в цифровом формате) приведен на рисунке 1.

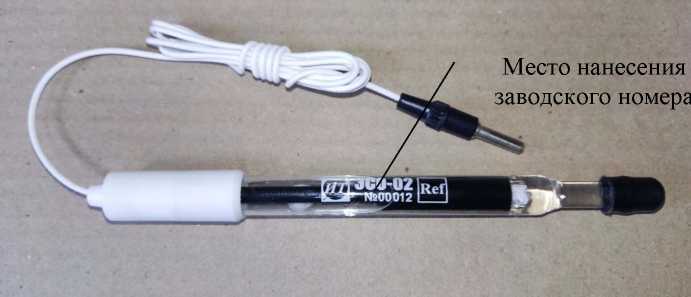

Место нанесения заводского номера

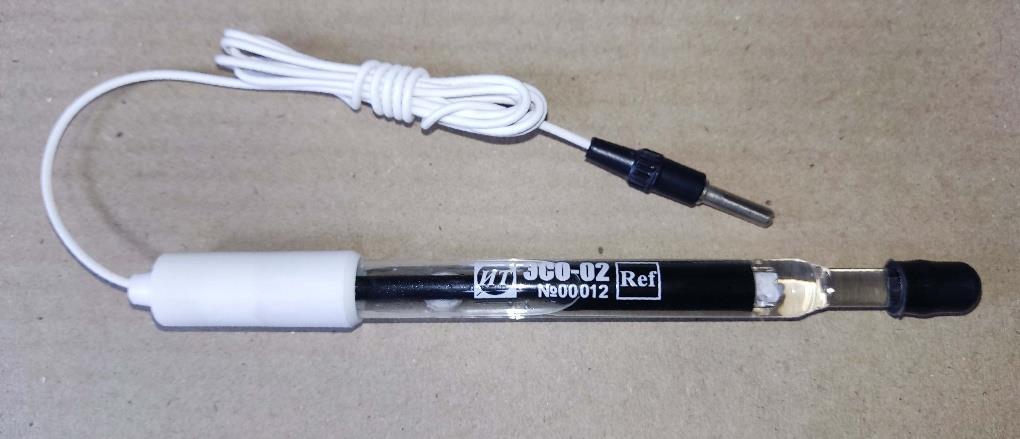

Рисунок 1 - Внешний вид электрода сравнения хлорсеребряного насыщенного образцового 2-го разряда ЭСО-02
Заводской номер наносится на корпус электрода методом полиграфии.
Нанесение знака поверки на электрод не предусмотрено.
Ограничение доступа к местам настройки (регулировки) электрода не предусмотрено.
Дата выпуска электрода вносится в руководство по эксплуатации электрода - п. 11 ГРБА 418422.021РЭ «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации».
Технические характеристики
Метрологические и технические характеристики электродов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики электродов
|
Наименование характеристики |
Значение |
|
Потенциал электрода относительно нормального водородного электрода при температуре (плюс 20,0±0,5) °С, мВ |
от +199,5 до +204,5 |
|
Электрическое сопротивление электрода при температуре (20±5) °С, кОм, не более |
10 |
|
Нестабильность потенциала электрода за 8 часов работы, мВ, не более |
±0,5 |
Таблица 2 - Основные технические характеристики электродов
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - диаметр - длина |
12 165 |
|
Масса, кг, не более |
0,035 |
|
Диапазон рабочих температур, °С |
от +15 до +35 |
|
Температурный коэффициент потенциала электрода, мВ/°С |
от -0,2 до 0 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации электрода типографским способом.
Комплектность
Таблица 3 - Комплект поставки электрода
|
Наименование |
Обозначение |
Количество |
|
Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда |
ЭСО-02 |
1 шт. |
|
Трубка силиконовая 07х1,5 |
ТУ 9398-003-00152106-2003 |
60 см |
|
Электролитический ключ |
ГРБА.5.129.005 |
3 шт. |
|
Упаковка |
ГРБА.305641.020 |
1 шт. |
|
«Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации» |
ГРБА 418422.021РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе ГРБА 418422.021РЭ «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-02. Руководство по эксплуатации»: п. 4 «Подготовка к работе», п. 5 «Использование по назначению».
Нормативные документы
ГОСТ 17792-72 «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда»
ТУ 26.51.53.190-001-89650280-2023 «Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда ЭСО-02. Технические условия»
