Магазины сопротивлений МЕГЕОН
| Номер в ГРСИ РФ: | 98431-26 |
|---|---|
| Производитель / заявитель: | ООО "МАКСПРОФИТ", г. Королев, Московская обл. |
Магазины сопротивлений МЕГЕОН (далее - магазины сопротивлений) предназначены для воспроизведений электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98431-26 | |||||||||||||||
| Действует | по 30.04.2031 | |||||||||||||||
| Наименование | Магазины сопротивлений | |||||||||||||||
| Модель | МЕГЕОН | |||||||||||||||
| Модификации |
05600 05610 05620 Р33 05630 05640 05650 05660 05670 05680 05690 05700 05710 05750 |
|||||||||||||||
| Приказы |
№832 от
30.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f0734c2e-8363-5441-86fc-15cc774ce16c | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «МАКСПРОФИТ», РОССИЯ, 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0399-2025 ГСИ. Магазины сопротивлений МЕГЕОН. Методика поверки.
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98431-26: Описание типа
2026-98431-26.pdf
|
Скачать | 205.8 КБ | |
|
98431-26: Методика поверки
МП 5.7-0399-2025
2026-mp98431-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Магазины сопротивлений МЕГЕОН (далее - магазины сопротивлений) предназначены для воспроизведений электрического сопротивления постоянному току.
Описание
Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых сопротивлений с помощью резистивных элементов.
Конструктивно магазины сопротивлений состоят из одной или двух последовательных цепей декадных переключателей, позволяющих установить необходимое выходное сопротивление в широком диапазоне с заданным с шагом. Каждая декада имеет свой множитель и набор последовательно соединённых резисторов с отводами и коммутируемыми переключателями. Сопротивление декады равно произведению её множителя на число, установленное на лимбе переключателя, а общее сопротивление декадной цепи определяется суммой установленных сопротивлений всех декад.
Магазины сопротивлений изготавливаются в различных модификациях, отличающиеся друг от друга исполнением, диапазоном воспроизведения сопротивлений, начальным сопротивлением, погрешностью, максимально допустимой нагрузкой, корпусом, модификации 05710 и 05750 оснащены дополнительным набором фиксированных сопротивлений для расширения основного диапазона воспроизведения, модификация 05700 имеет два основных диапазона измерений (две измерительные цепи).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную табличку, приклеиваемую на боковую поверхность магазина сопротивлений.
Общий вид магазинов сопротивлений представлен на рисунке 1.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбирование магазинов сопротивлений выполняется наклейкой размещённой в углу корпуса прибора.
Знак поверки на магазины сопротивлений наносится с помощью оттиска или наклейки.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.
а) Модификация 05600
b) Модификации 05610, 05620 и Р33
c) Модификация 05630
d) Модификации 05640, 05650 и 05660
e) Модификации 05670
©
f) Модификации 05680 и 05690
h) Модификация 05710
g) Модификация 05700
i) Модификация 05750

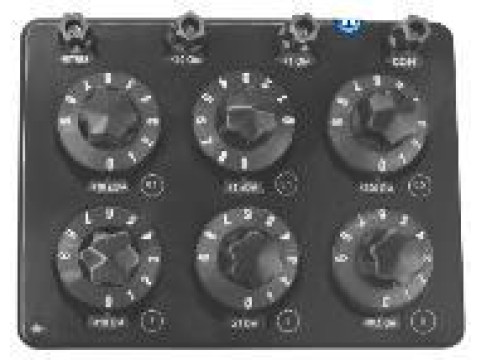

Рисунок 1 - Общий вид магазинов сопротивлений

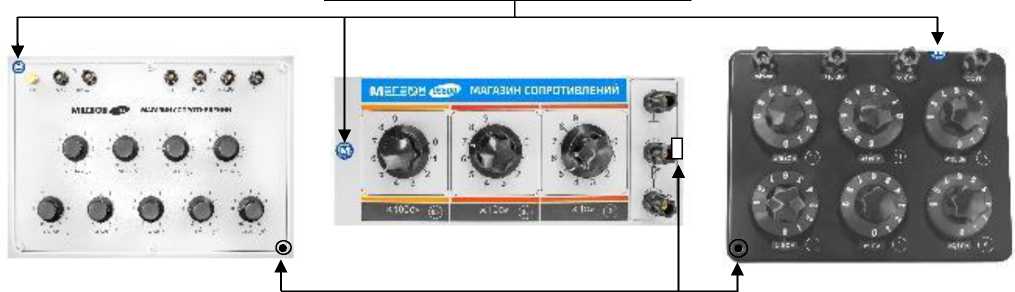

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба завода-изготовителя
Место нанесения знака поверки
Р и с ун о к 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 - 4.
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения электрического сопротивления: - модификация 05600; - модификации 05610, Р33, 05620; - модификация 05630; - модификации 05640, 05650; - модификация 05660; - модификация 05670; - модификация 05680; - модификация 05690; - модификация 05700: - основной диапазон (цепь R2) - основной диапазон (цепь R1) - модификация 05710: - основной диапазон - дополнительный диапазон (фиксированные сопротивления) - модификация 05750: - основной диапазон - дополнительный диапазон (фиксированные сопротивления) |
от 1 до 999 Ом от 0,1 Ом до 99,9999 кОм от 1 Ом до 1,11111 МОм от 0,01 Ом до 11,11111 кОм от 0,01 Ом до 111,11111 кОм от 0,03 Ом до 111,11113 кОм от 10 Ом до 11,1111 МОм от 100 Ом до 111,111 МОм от 1 Ом до 1,11111 Ом от 100 Ом до 1,111111 ГОм от 100 Ом до 100-ГОм 0,1 ТОм; 0,2 ТОм; 0,2 ТОм; 0,2 ТОм; 0,2 ТОм от 0,01 Ом до 11,11112 кОм 500 Ом; 1000 Ом; 200 Ом; 5000 Ом |
|
Значение начального сопротивления при установке всех декадных переключателей на наименьшие значения показаний (R0), Ом - модификация 05600; - модификации 05610, Р33, 05620, 05630, 05680, 05690; - модификации 05640, 05650, 05660; - модификация 05670; - модификация 05700: - основной диапазон (цепь R2) - основной диапазон (цепь R1) - модификация 05710 (основной диапазон магазина); - модификация 05750 (основной диапазон магазина) |
не более 0,02 не более 0,03 от 0,0095 до 0,0105 от 0,0285 до 0,0315 не более 0,02 не более 0,01 не более 0,2 от 0,0095 до 0,0105 |
Таблица 2 - Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления
|
Декады |
Значение для модификации, % | |||||||||||||
|
05600 |
05610 |
Р33 |
05620 |
05630 |
05640 |
05650 |
05660 |
05670 |
05680 |
05690 |
05700 |
05710 (основной диапазон)1) |
05750 (основной диапазон)2) | |
|
х 1 мОм |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
±10,00 |
|
X 0,01 Ом |
_ |
_ |
_ |
_ |
_ |
±5,00 |
±5,00 |
±5,00 |
±5,00 |
_ |
_ |
_ |
_ |
±5,00 |
|
X 0,1 Ом |
_ |
±5,00 |
±5,00 |
±2,00 |
_ |
±2,00 |
±2,00 |
±1,00 |
±2,00 |
_ |
_ |
_ |
_ |
±0,50 |
|
X 1 Ом |
±2,00 |
±2,00 |
±2,00 |
±1,00 |
±1,00 |
±0,20 |
±0,20 |
±0,20 |
±0,50 |
_ |
_ |
±0,10 |
_ |
±0,10 |
|
X 10 Ом |
±0,50 |
±1,00 |
±1,00 |
±0,50 |
±0,50 |
±0,05 |
±0,02 |
±0,05 |
±0,1 |
±0,05 |
_ |
±0,05 |
_ |
±0,10 |
|
X 100 Ом |
±0,50 |
±0,50 |
±0,50 |
±0,10 |
±0,20 |
±0,02 |
±0,02 |
±0,01 |
±0,05 |
±0,05 |
±0,05 |
±0,01 |
±0,20 |
±0,10 |
|
х 1 кОм |
_ |
±0,20 |
±0,10 |
±0,10 |
±0,10 |
±0,02 |
±0,02 |
±0,01 |
±0,05 |
±0,05 |
±0,05 |
±0,01 |
±0,20 |
±0,10 |
|
x 10 кОм |
_ |
±0,10 |
±0,10 |
±0,10 |
±0,10 |
_ |
_ |
±0,01 |
±0,10 |
±0,05 |
±0,05 |
±0,01 |
±0,20 |
_ |
|
X 100 кОм |
_ |
_ |
_ |
_ |
±0,20 |
_ |
_ |
_ |
_ |
±0,05 |
±0,05 |
±0,02 |
±0,20 |
_ |
|
х 1 МОм |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
±0,05 |
±0,10 |
±0,05 |
±0,20 |
_ |
|
х 10 МОм |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
±0,20 |
±0,10 |
±0,50 |
_ |
|
х 100 МОм |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
±0,50 |
±1,00 |
_ |
|
х 1 ГОм |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
±2,00 |
_ |
|
х 10 ГОм |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
±5,00 |
_ |
Примечание:
1) Погрешность фиксированных резисторов в дополнительном диапазоне магазина сопротивлений модификации 05710 - 5%
2) Погрешность фиксированных резисторов в дополнительном диапазоне магазина сопротивлений модификации 05750 - 2%
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество декад, шт.: | |
|
- модификация 05600; |
3 |
|
- модификации 05610, Р33, 05620, 05630, 05640, 05650; |
6 |
|
- модификация 05660, 05670; |
7 |
|
- модификация 05680, 05690; |
6 |
|
- модификация 05700 (общее количество для двух цепей); |
9 |
|
- модификация 05710 (основной диапазон) |
9 |
|
- модификация 05750 (основной диапазон) |
7 |
|
Количество резисторов с фиксированным сопротивлением, шт.: | |
|
- модификация 05710 (дополнительный диапазон); |
5 |
|
- модификация 05750 (дополнительный диапазон): | |
|
- цепь Rrp |
4 |
|
- цепь Rrc |
4 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: | |
|
- модификация 05600; |
265 х115 х 125 |
|
- модификации 05610, 05620, Р33; |
205 х 155 х 125 |
|
- модификации 05630, 05640, 05650; |
255 х 210 х 130 |
|
- модификация 05660, 05670, 05680, 05690; |
310 х 240 х 160 |
|
- модификация 05700, 05750; |
365 х 260 х 155 |
|
- модификация 05710. |
605 х 315 х 185 |
|
Масса, кг, не более: | |
|
- модификация 05600; |
2,0 |
|
- модификации 05610, Р33, 05620; |
1,5 |
|
- модификации 05630, 05640, 05650; |
1,8 |
|
- модификация 05660, 05670, 05680, 05690; |
2,3 |
|
- модификация 05700, 05750 |
3,8 |
|
- модификация 05710. |
7,0 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность при температуре +35 °С, %, не более |
до 80 |
а б л и ц а - Максимально допустимые значения мощности, напряжения и силы постоянного тока, подаваемые на декады
|
Декады |
Значение для модификации | |||||||||||||
|
05600 |
05610 |
Р33 |
05620 |
05630 |
05640 |
05650 |
05660 |
05670 |
05680 |
05690 |
05700 |
05710 (основной диапазон)1) |
05750 (основной диапазон)2) | |
|
X 0,001 Ом |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
0,5 А |
|
х 0,01 Ом |
_ |
_ |
_ |
_ |
_ |
1 А |
1 А |
1 А |
0,7 А |
_ |
_ |
_ |
_ |
0,5 А |
|
X 0,1 Ом |
_ |
1 А |
1 А |
1 А |
_ |
1 А |
1 А |
1 А |
0,7 А |
_ |
_ |
_ |
_ |
0,5 А |
|
X 1 Ом |
0,6 А |
0,6 А |
0,6 А |
0,6 А |
0,6 А |
0,6 А |
0,6 А |
0,6 А |
0,5 А |
_ |
_ |
0,33 А |
_ |
0,25 Вт |
|
X 10 Ом |
180 мА |
180 мА |
180 мА |
180 мА |
180 мА |
180 мА |
200 мА |
200 мА |
150 мА |
200 мА |
_ |
100 мА |
_ |
0,25 Вт |
|
X 100 Ом |
60 мА |
60 мА |
60 мА |
60 мА |
60 мА |
60 мА |
60 мА |
60 мА |
50 мА |
60 мА |
60 мА |
33 мА |
50 мА |
0,25 Вт |
|
х 1000 Ом |
_ |
18 мА |
18 мА |
18 мА |
18 мА |
18 мА |
20 мА |
20 мА |
15 мА |
20 мА |
20 мА |
10 мА |
20 мА |
0,25 Вт |
|
x 104 Ом |
_ |
6 мА |
6 мА |
6 мА |
6 мА |
_ |
_ |
6 мА |
5 мА |
6 мА |
6 мА |
3,3 мА |
10 мА |
_ |
|
x 105 Ом |
_ |
_ |
_ |
_ |
1,8 мА |
_ |
_ |
_ |
_ |
2 мА |
2 мА |
1 мА |
500 В |
_ |
|
х 106 Ом |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
500 В |
500 В |
500 В |
2,5 кВ |
_ |
|
х 107 Ом |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
500 В |
500 В |
5 кВ |
_ |
|
х 108 Ом |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
500 В |
10 кВ |
_ |
|
х 109 Ом |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
10 кВ |
_ |
|
х 1010 Ом |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
10 кВ |
_ |
Примечание:
1) Максимальное напряжение каждого резистора в дополнительном диапазоне магазина сопротивлений модификации 05710 - 10 кВ
2) Максимальное напряжение цепи в дополнительного диапазона магазина сопротивлений модификации 05750:
цепь RRP - 0,5 Вт; цепь RRC - 2 Вт.
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку, приклеиваемую на боковую поверхность магазина сопротивлений.
Комплектность
Т а б л и ц а 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Магазин сопротивления |
МЕГЕОН |
1 шт. |
|
Руководство по эксплуатации с паспортом |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации и паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-23430128-2024 «Магазины сопротивлений «МЕГЕОН». Технические условия».
