Хроматографы жидкостные 1260 Infinity III
| Номер в ГРСИ РФ: | 98432-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хроматографы жидкостные 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания органических и неорганических компонентов в пробах, находящихся в жидком состоянии, а также для анализа проб неизвестного состава с целью идентификации компонентов пробы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98432-26 | |||||||||
| Наименование | Хроматографы жидкостные | |||||||||
| Модель | 1260 Infinity III | |||||||||
| Приказы |
№852 от
05.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ec31c229-9691-a54b-b6c1-ccace76b93af | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Agilent Technologies Deutschland GmbH, ГЕРМАНИЯ, Hewlett-Packard-Strasse 8, 76337, Waldbronn
Поверка
| Методика поверки / информация о поверке |
МП КРТ-11-2025 ГСИ. Хроматографы жидкостные 1260 Infinity III. Методика поверки.
(с 05.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98432-26: Описание типа
2026-98432-26.pdf
|
Скачать | 163.9 КБ | |
|
98432-26: Методика поверки
МП КРТ-11-2025
2026-mp98432-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Хроматографы жидкостные 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания органических и неорганических компонентов в пробах, находящихся в жидком состоянии, а также для анализа проб неизвестного состава с целью идентификации компонентов пробы.
Описание
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки в потоке жидкой подвижной фазы с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением (далее - ПО).
Конструктивно хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные по модульному принципу и включающие следующие основные конструктивные блоки: аналитический блок с четырехканальным насосом высокого давления, термостат колонок, автосамплер, два детектора, органайзер для элюентов.
Корпуса блоков хроматографов изготовлены из металлических сплавов и пластика в серо-черной цветовой гамме, каждый из блоков хроматографа оснащен маркировочной табличкой с серийным номером. К данному типу относятся два хроматографа с комплектностью, указанной в таблице 1.
аблица 1 - Состав хроматографов, обозначения конструктивных блоков и серийные номера
|
Наименование и состав хроматографов |
Обозначение блока |
Серийный номер блока |
|
Хроматограф жидкостный 1260 Infinity III, в составе: | ||
|
Аналитический блок с четырехканальным насосом |
G7111B |
DEGAQ02160 |
|
Автосамплер |
G7129A |
DEGCD05690 |
|
Термостат |
G7116A |
DEGFA04840 |
|
Детектор на диодной матрице |
G7115A |
DEGEB02574 |
|
Рефрактометрический детектор |
G7162A |
DEGEH01246 |
|
Хроматограф жидкостный 1260 Infinity III в составе: | ||
|
Аналитический блок с четырехканальным насосом |
G7111B |
DEGAQ02186 |
|
Автосамплер |
G7129A |
DEGCD05696 |
|
Термостат |
G7116A |
DEGFA04832 |
|
Детектор на диодной матрице |
G7115A |
DEGEB02570 |
|
Рефрактометрический детектор |
G7162A |
DEGEH01318 |
Маркировочная табличка с серийным номером хроматографа размещена на задней панели аналитического блока хроматографа. Серийный номер хроматографу присвоен от аналитического блока с четырехканальным насосом и имеет буквенно-цифровой формат, нанесен типографским способом.
Общий вид хроматографов, место нанесения маркировочной таблички и серийного номера представлены на рисунках 1 и 2.
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.

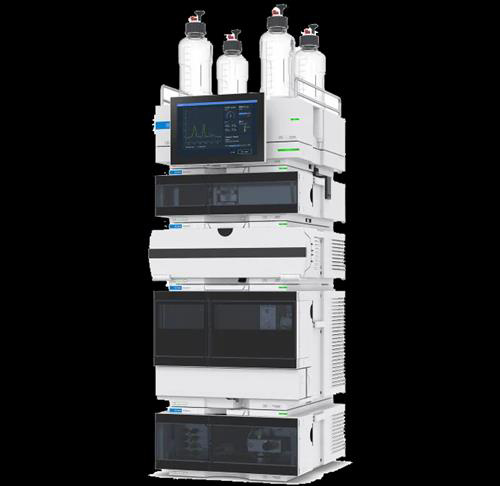

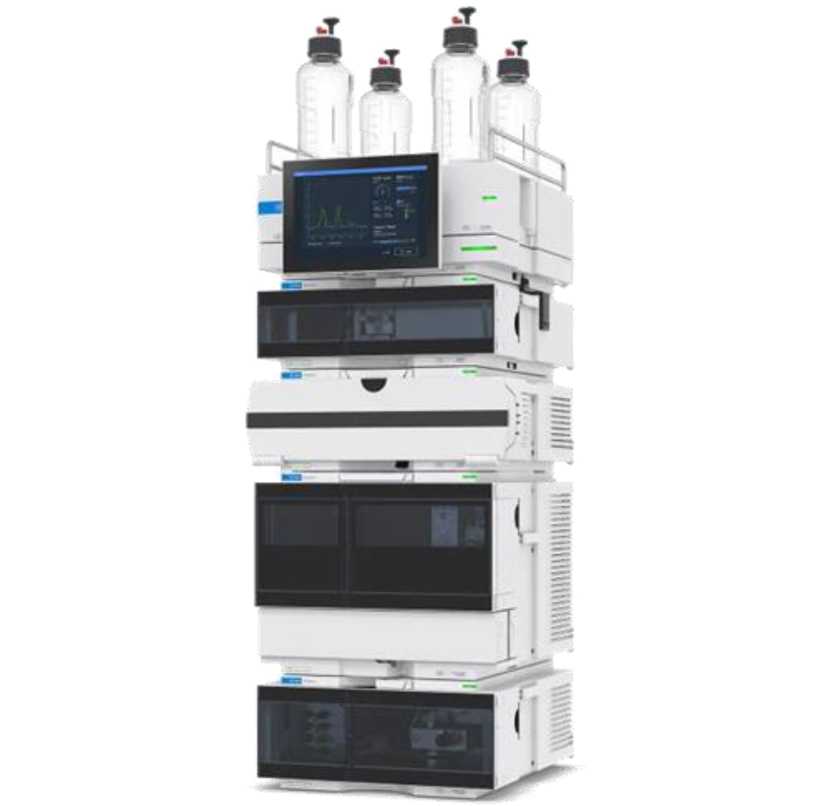

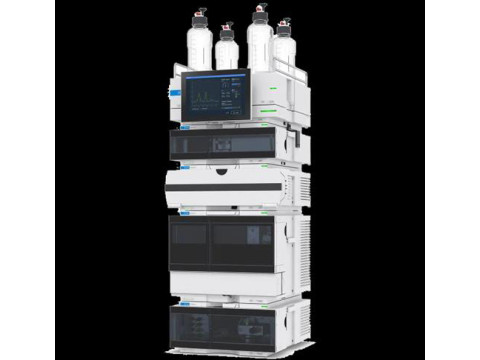

Рисунок 1 - Общий вид хроматографов жидкостных 1260 Infinity III
Рисунок 2 - Место нанесения маркировочной таблички и серийного номера хроматографов жидкостных 1260 Infinity III
Место нанесения серийного номера
Программное обеспечение
Хроматографы функционируют под управлением специально разработанного ПО OpenLab CDS. Метрологически значимая часть ПО OpenLab CDS выполняет следующие функции: управление работой хроматографа и контроль функционирования его систем, настройка параметров режимов работы, последовательностей анализа и служебных программ диагностики и обслуживания хроматографа и его отдельных блоков, а также управление выполнением измерений, сбором, обработкой и хранением результатов анализа.
ПО OpenLab CDS защищено от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2, номер версии ПО может быть выведен при обращении к соответствующему подпункту меню ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OpenLab CDS |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.7.2.203 |
|
Примечание - В номере версии неизменяемая часть 2.7 - отвечает за метрологически значимую часть ПО OpenLab CDS | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования по антрацену (кофеину)1), г/см3 |
2,0-10’9 |
|
Предел детектирования по сахарозе (глюкозе)2), г/см3 |
2,0-10’7 |
|
Предел допускаемого относительного среднеквадратического отклонения выходного сигнала, %: - для детектора на диодной матрице: по времени удерживания по площади пика - для рефрактометрического детектора: по времени удерживания по площади пика |
1,0 1,5 1,0 1,5 |
|
Примечания к таблице: 1) характеристики приведены при использовании детектора на диодной матрице 2) характеристики приведены при использовании рефрактометрического детектора | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Детектор на диодной матрице Рабочий спектральный диапазон, нм Уровень флуктуационных шумов нулевого сигнала при 254 нм, Б, не более Дрейф нулевого сигнала при 254 нм, Б/ч, не более |
от 190 до 950 3,0 •IO-5 1,540-3 |
|
Рефрактометрический детектор Диапазон показателей преломления, ед. рефр Уровень флуктуационных шумов, ед. рефр, не более Дрейф нулевого сигнала, ед. рефр/ч, не более |
от 1,00 до 1,75 840-9 640-7 |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность хроматографа, ВА, не более |
80 |
|
Габаритные размеры хроматографа, мм, не более: | |
|
- высота |
1020 |
|
- ширина |
455 |
|
- глубина |
400 |
|
Масса хроматографа, кг, не более |
60 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, 0С |
от +15 до +30 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульные листы Инструкции и краткого руководства по эксплуатации и Паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный |
1260 Infinity III |
1 шт. |
|
Программное обеспечение |
1 шт. | |
|
Инструкция и краткое руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Руководство по быстрому запуску» Инструкции и краткого руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация Agilent Technologies Deutschland GmbH, Германия
