Резервуары стальные вертикальные цилиндрические РВС-5000
| Номер в ГРСИ РФ: | 98436-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЗАО "Востокбункер", пос. Славянка, Приморский край |
|
98436-26: Описание типа
2026-98436-26.pdf
|
Скачать | 236.4 КБ |
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98436-26 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВС-5000 | |||||||||
| Приказы |
№852 от
05.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 510ea385-7d9b-7a5c-7980-8cced64bfbd4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ЗАО «Востокбункер», РОССИЯ, 692701, Приморский край, Хасанский р-н, п. Славянка, ул. Весенняя, 1/33
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
(с 05.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98436-26: Описание типа
2026-98436-26.pdf
|
Скачать | 236.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров РВС-5000 основан на заполнении их нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-5000 представляют собой вертикально установленные стальные сосуды, состоящие из цилиндрической стенки, днища и стационарной крыши.
Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемо-раздаточные устройства. В верхней части резервуаров предусмотрена площадка, предназначенная для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.
Расположение резервуаров стальных вертикальных цилиндрических РВС-5000 -наземное.
Резервуары стальные вертикальные цилиндрические РВС-5000 с заводскими номерами 1 и 2 расположены на территории Закрытое Акционерное Общество «Востокбункер», Приморский край, Хасанский район, п. Славянка, ул. Весенняя 1/33.
Общий вид резервуаров РВС-5000 представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000 не предусмотрено.
Заводские номера в виде цифрового обозначения, состоящие из одной арабской цифры, нанесены в паспорта и маркировочные таблички печатным способом, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Маркировочные таблички резервуаров представлены на рисунке 2.

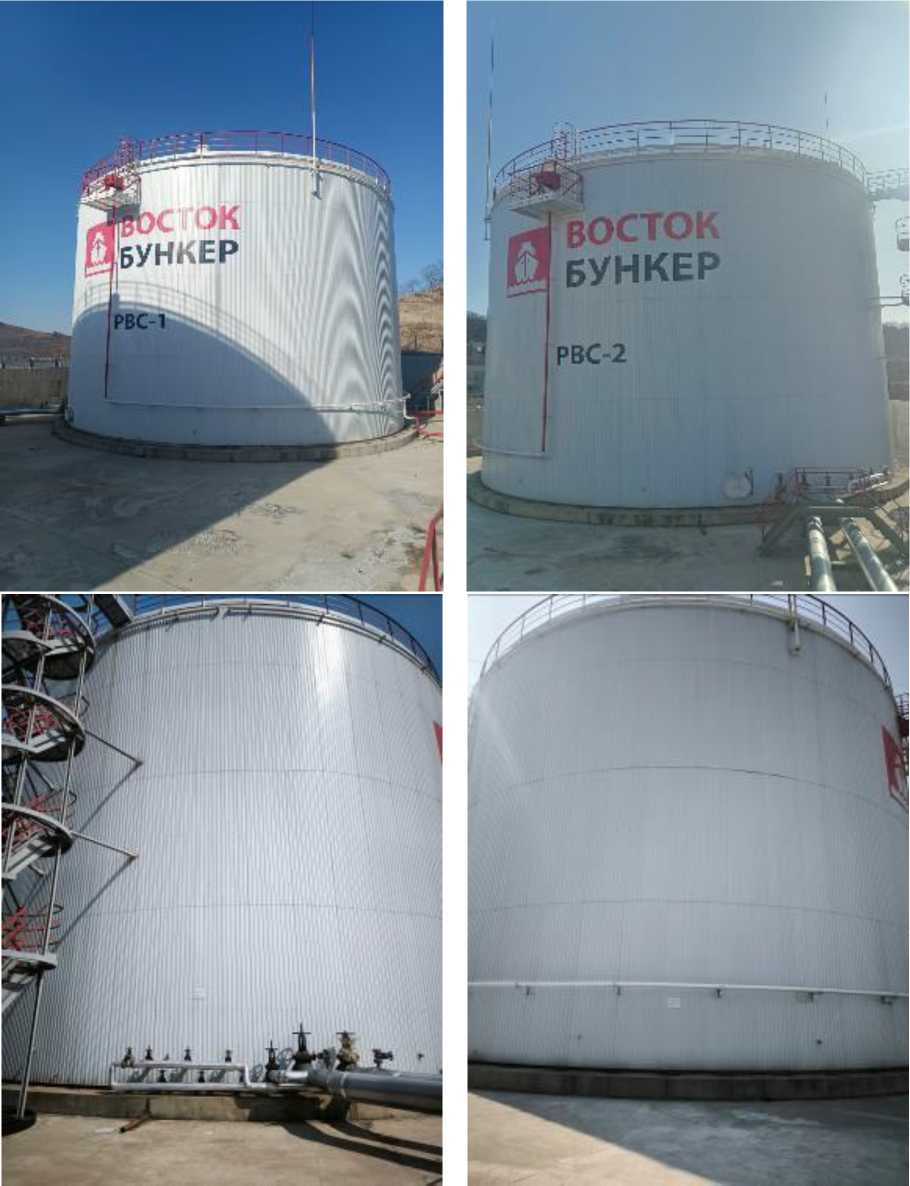

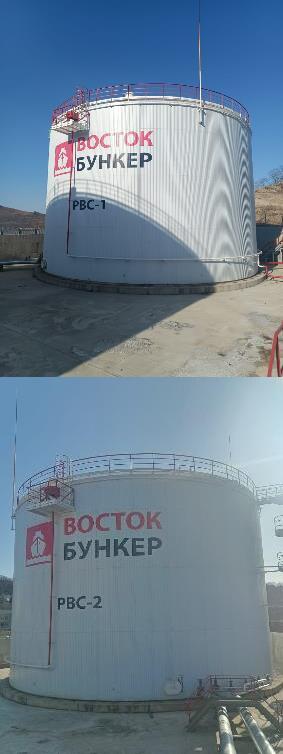

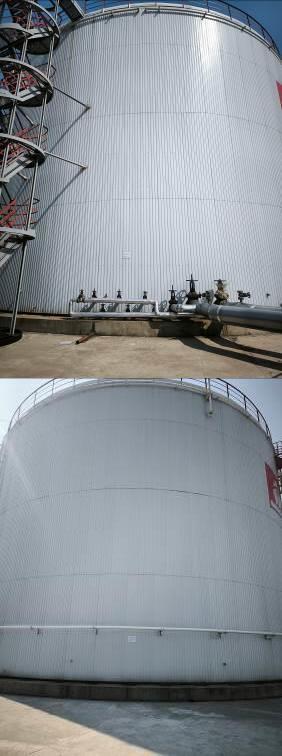

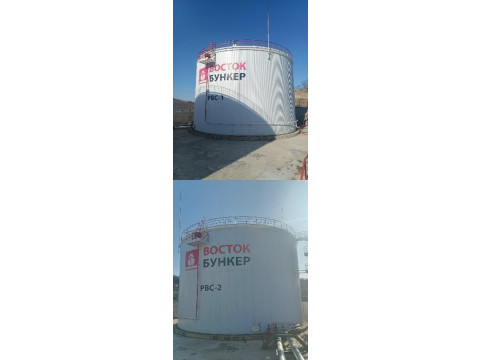

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000: заводской номер 1 (слева) и заводской номер 2 (справа)
ЗАО «Востокбункер»
Тип резервуара РВС-5000
Зав. номер 1
ЗАО «Востокбункер»
Тип резервуара РВС-5000
Зав. номер 2
Рисунок 2 - Маркировочные таблички резервуаров РВС-5000
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Знак утверждения типа
наносится на титульные листы паспортов печатным способом.
Комплектность
Таблица 3 - Комплектность резервуаров
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический РВС-5000. Паспорт |
— |
1 экз. |
Сведения о методах измерений
приведены в паспорте (раздел 5 «Заметки по эксплуатации»).
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
