Газоанализаторы SH

Назначение

Газоанализаторы SH (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли кислорода, оксида углерода, диоксида углерода, водорода, н-гексана, пропена, 1-бутена и метана в технологических газовых средах, в т.ч. в отходящих дымовых газах.

Описание

Принцип действия газоанализаторов определяется принципами действия аналитических модулей, входящих в его состав.

Uras 26 - оптический модуль, принцип действия которого основан на недисперсионной инфракрасной спектроскопии (NDIR) в диапазоне длин волн от 2,5 до 8 мкм. Стабильность показаний и чувствительность обеспечивается термостатированием детекторов, селективность по анализируемым компонентам обеспечивается применением газовых фильтров.

Парамагнитный модуль Magnos 28 предназначен для измерений содержания кислорода. Принцип действия - магнитомеханический, основанный на парамагнитных свойствах кислорода (отклонение положения подвешенного груза от исходного в магнитном поле зависит от содержания кислорода в окружающей груз среде).

Термокондуктометрические модули Caldos 25, Caldos 27, принцип действия которых основан на разности теплопроводностей анализируемого и сравнительного газов, предназначены для контроля состава газовых сред, компоненты которых значительно отличаются по теплопроводности. Изменение состава, а следовательно, теплопроводности анализируемой смеси вызывает изменение сопротивления чувствительного элемента.

Изготавливают следующие модели газоанализаторов: SH2020, SH3020, SH3060. Модели SH2020 и SH3020 выполнены в едином корпусе, внутри которого установлены аналитические модули, устройства подготовки и подачи пробы, пневматический модуль, блок питания, электронный модуль, электрические и газовые коммуникации; монтируются в стойку. Отличаются модели размером дисплея (дисплей с диагональю 14 см у SH2020 и 7 см у SH3020) и наличием более функционального меню у модели SH2020. Модель SH3060 изготавливается во взрывозащищенном корпусе. В случае наличия у газоанализатора модели SH3060 модуля (модулей) Uras 26, этот модуль (модули) размещается в отдельном корпусе, также взрывозащищенном, который может быть размещен на расстоянии до 350 м от основного блока газоанализатора. При использовании модуля (модулей) Uras 26 с моделями SH2020, SH3020 он размещается в едином корпусе, также как и остальные модули.

Газоанализаторы рассчитаны на одновременное измерение объемной доли от одного до шести компонентов.

Серийный номер газоанализатора состоит из арабских цифр и наносится методом лазерной печати на идентификационную табличку, расположенную на задней панели газоанализаторов модели SH2020, на правой панели газоанализаторов SH3020 и на левой панели основного блока газоанализаторов модели SH3060. Идентификационная табличка на блоке с модулем (модулями) Uras 26 модели SH3060 идентична табличке основного блока газоанализатора и наносится сверху, на крышку блока.

Нанесение знака поверки на газоанализаторы не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

Общий вид газоанализаторов представлен на рисунках 1-4. Места нанесения идентификационных табличек представлены на рисунках 3-6.

Идентификационная табличка (шильд) с местами нанесения серийного номера и знака утверждения типа приведена на рисунке 7.

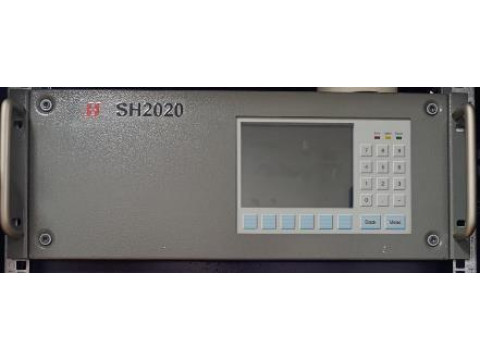

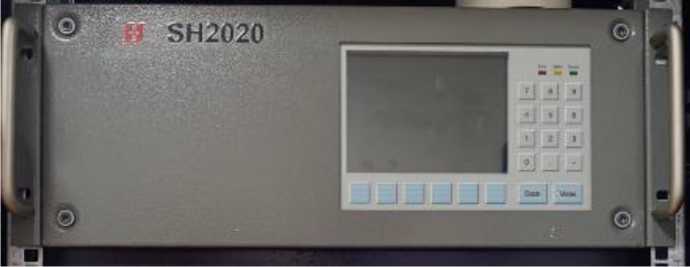

Рисунок 1 - Общий вид газоанализаторов модели SH2020

Рисунок 2 - Общий вид газоанализаторов модели SH3020

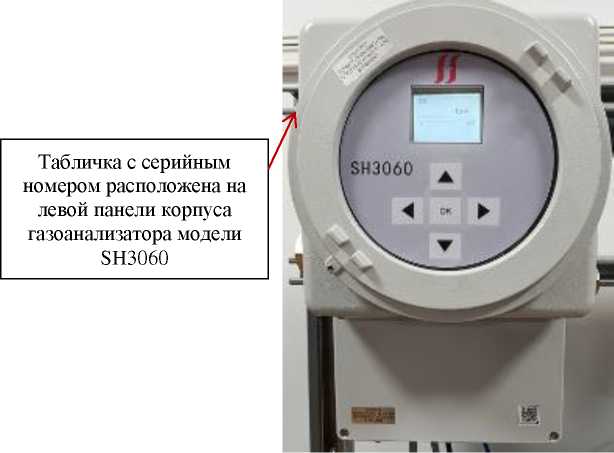

Рисунок 3 - Общий вид газоанализаторов модели SH3060 (основной блок)

Идентификационная табличка идентична табличке основного блока газоанализатора и наносится сверху, на крышку

Рисунок 4 - Общий вид блока с модулем Uras 26 газоанализаторов модели SH3060

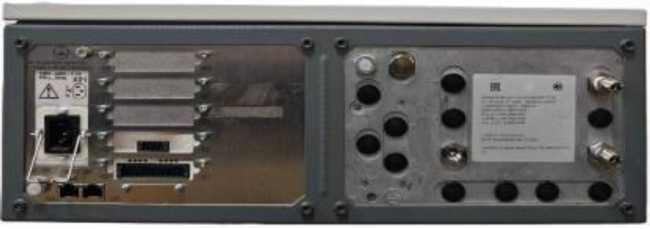

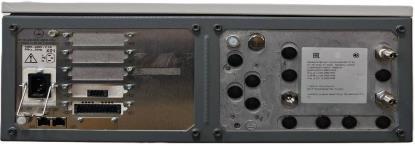

Рисунок 5 - Место нанесения идентификационной таблички на газоанализаторы модели SH2020 (задняя панель газоанализатора)

Рисунок 6 - Место нанесения идентификационной таблички на газоанализаторы модели SH3020 (правая панель газоанализатора)

Место нанесения серийного номера

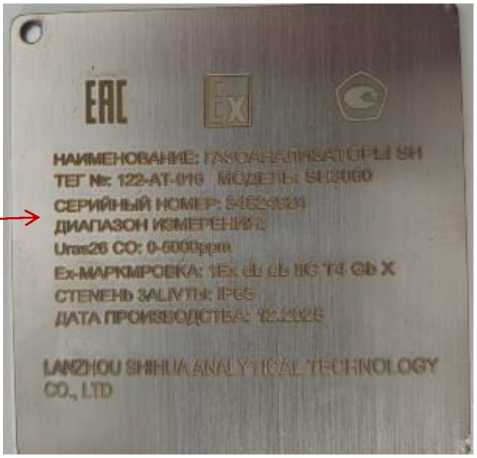

Рисунок 7 - Идентификационная табличка (шильд)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерений содержания определяемых компонентов. ПО осуществляет функции:

- автодиагностика работоспособности газоанализаторов и проведение калибровочных измерений;

- управление основными режимами работы;

- сбор, автоматическое интерпретирование (расчет), систематизированное хранение, протоколирование, отображение информации о результатах анализа.

ПО идентифицируется путем вывода на экран номера версии. Уровень защиты ПО «высокий» в соответствии с Р.50.2.077-2014 (ПО защищено от преднамеренных изменений с помощью защиты на физическом уровне микроконтроллера, а также пароля).

Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики газоанализаторов

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом и на идентификационную табличку методом лазерной печати.

Комплектность

Таблица 5 - Комплектность газоанализаторов

Сведения о методах измерений

приведены в разделах «Работа газоанализатора», «Конфигурация газоанализатора» документа «Газоанализаторы SH модели SH2020. Руководство по эксплуатации», в разделах «Эксплуатация газоанализатора», «Конфигурация газоанализатора» документа «Газоанализаторы SH модели SH3020. Руководство по эксплуатации» и в разделах «Эксплуатация газоанализатора», «Настройка газоанализатора» документа «Газоанализаторы SH модели SH3060. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от «31» декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Стандарт предприятия Lanzhou Shihua Analytical Technology Co., Ltd, Китай
