Приборы контроля центрировки OptoTL-C1
| Номер в ГРСИ РФ: | 98459-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Опто-Технологическая Лаборатория", г.С.-Петербург |
Приборы контроля центрировки OptoTL-C1 (далее - приборы) предназначены для измерения расстояния между центром кривизны сферической поверхности и геометрической осью линзы для контроля децентрировок.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98459-26 | ||||||
| Действует | по 07.05.2031 | ||||||
| Наименование | Приборы контроля центрировки | ||||||
| Модель | OptoTL-C1 | ||||||
| Приказы |
№884 от
07.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 400d7bce-0ba8-0b99-7ac4-1725c821f291 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Опто-ТЛ», РОССИЯ, 194044, г. Санкт-Петербург, Менделеевская ул., д 9, литер В, пом. 4 Н, оф 541
Поверка
| Методика поверки / информация о поверке |
РТ-МП-122-203-2026 ГСИ. Приборы контроля центрировки OptoTL-C1. Методика поверки»
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98459-26: Описание типа
2026-98459-26.pdf
|
Скачать | 147.6 КБ | |
|
98459-26: Методика поверки
РТ-МП-122-203-2026
2026-mp98459-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Приборы контроля центрировки OptoTL-C1 (далее - приборы) предназначены для измерения расстояния между центром кривизны сферической поверхности и геометрической осью линзы для контроля децентрировок.
Описание
При измерении расстояния между центром кривизны сферической поверхности и геометрической осью линз используется автоколлимационный метод, при котором проецируется изображение от каждой поверхности линзы и измеряется расстояние между центрами этих проекций.
Прибор состоит из следующих основных блоков: блока лазера, верхнего и нижнего оптических блоков с коллиматорами, столика для крепления измеряемых линз и компьютера с программным обеспечением (ПО) для управления и измерений.
Внешний вид приборов приведен на рисунке 1.
Нанесение знака поверки на прибор не предусмотрено. Заводской номер нанесен на табличку печатным методом, расположенную на задней части прибора, и имеет цифровое или буквенно-цифровое обозначение.
Пломбирование приборов от несанкционированного доступа не предусмотрено.

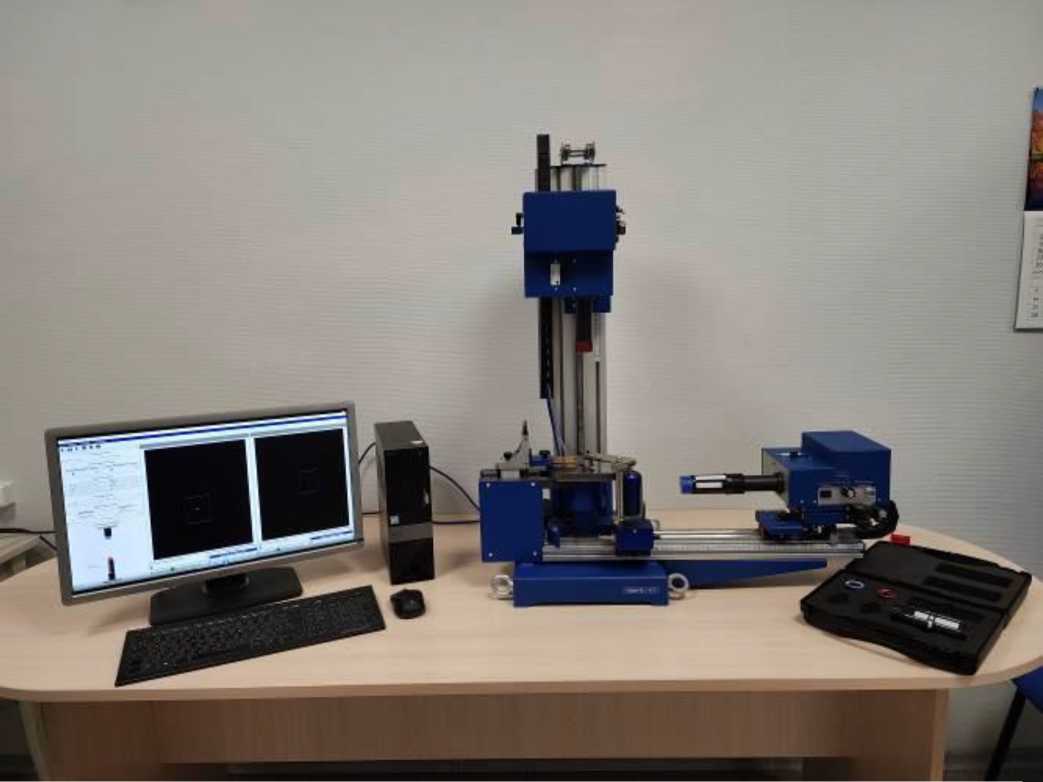

Рисунок 1 - Внешний вид приборов контроля центрировки OptoTL-C1

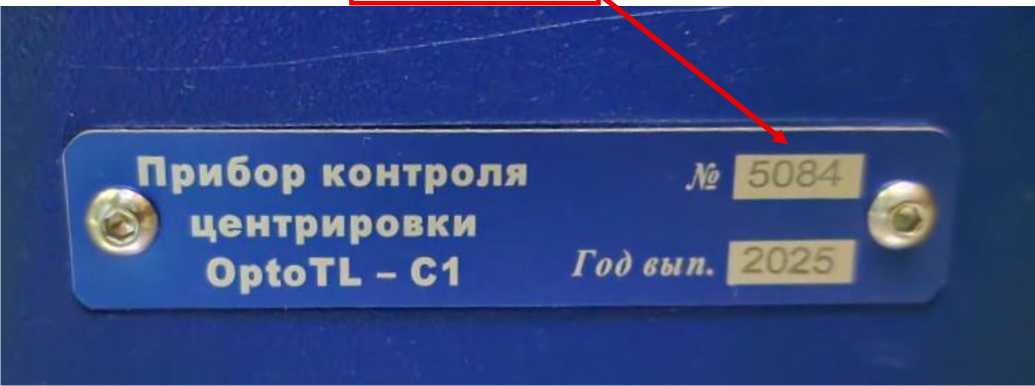

Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Приборы имеют в своем составе программное обеспечение, встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции и передачу информации.
Программное обеспечение является специализированным ПО прибора и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от прибора.
Конструкция средства измерения (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО прибора и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Главной защитой ПО является USB-ключ.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OptoTL-CE-2 |
|
Номер версии (идентификационный номер) ПО |
2.1 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых расстояний между проекциями центра кривизны сферической поверхности и геометрической оси линзы по осям X, Y, мм |
от (1+0,05-R)/1000 до 0,01-R |
|
Пределы допускаемой абсолютной погрешности измерений расстояний между проекциями центра кривизны сферической поверхности и геометрической оси линзы по осям X, Y, мкм |
±(2+0,05-R) |
|
где R - радиус кривизны измеряемой сферической поверхности в мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон радиусов кривизны измеряемых линз, мм: |
от 3 до 50000 |
|
Диапазон диаметров измеряемых линз, мм |
от 3 до 150 |
|
Коэффициент отражения поверхностей измеряемых линз, %, не более |
99 |
|
Класс лазера по ГОСТ 31581-2012 Длина волны лазерного модуля*, нм - лазерный модуль 1 (FPL-520-14DL) - лазерный модуль 2 (FPL-633-14DL) - лазерный модуль 3 (FPL-840-14DL) |
ЗА От 515 до 530 От 630 до 636 От 830 до 850 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота, Гц |
от 49 до 51 |
|
Потребляемая мощность, кВт, не более |
1 |
|
Габаритные размеры, мм, не более | |
|
- длина |
400 |
|
- ширина |
900 |
|
- высота |
1010 |
|
Масса, кг, не более: |
100 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от +20 до +24 |
|
- относительная влажность, %, не более |
80 |
|
* - выбирается опционально |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор контроля центрировки |
OptoTL-C1 |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Работа на OptoTL-C1» документа «Приборы контроля центрировки OptoTL-C1. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
ЕТВС.А0199.000ТУ «Приборы контроля центрировки OptoTL-C1. Технические условия».
