Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98461-26 | |||||||||||||||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||||||||||||||
| Модель | РВС-1000 | |||||||||||||||||||||
| Приказы |
№884 от
07.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9eb70013-3479-f088-5a70-9b6bfb368c95 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Омский нефтеперерабатывающий завод, РОССИЯ, 644040, Омская обл., г. Омск, пр. Губкина, д. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98461-26: Описание типа
2026-98461-26.pdf
|
Скачать | 221.3 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых или цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.
Резервуары с заводскими номерами Р-3, Р-8, Р-9, Р-12, Р-676, 960 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

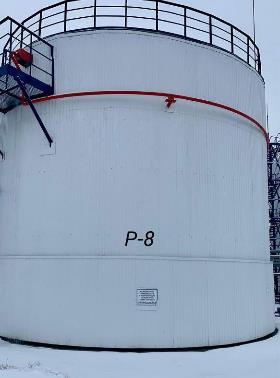

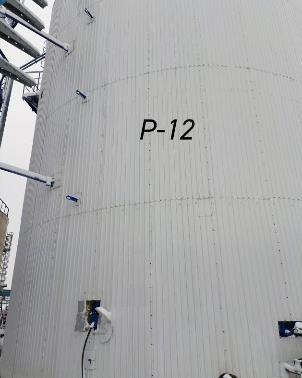

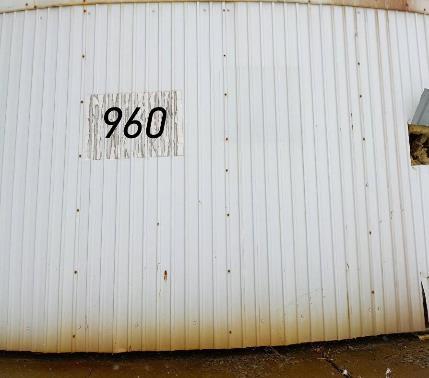

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4, 5, 6.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.

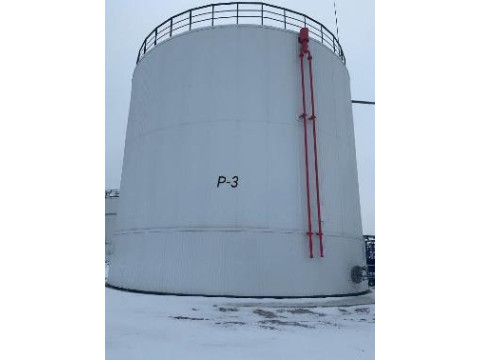

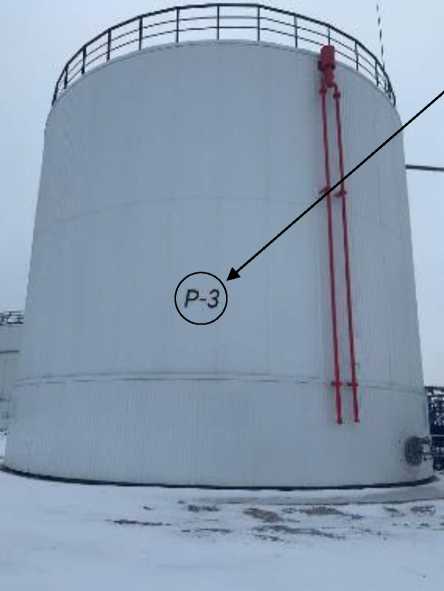

Рисунок 1- Общий вид резервуара с заводским номером Р-3 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения
заводского номера

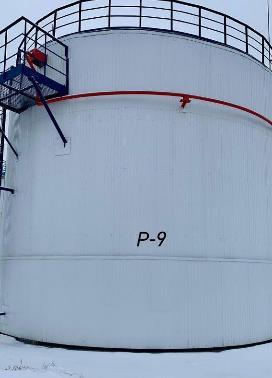

Рисунок 3 - Общий вид резервуара с заводским номером Р-9 и его замерного люка
Место нанесения заводского номера
Место нанесения
заводского номера

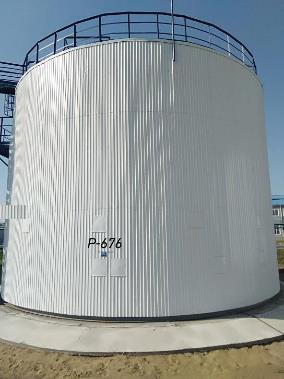

Рисунок 5- Общий вид резервуара с заводским номером Р-676 и его замерного люка
Место нанесения заводского номера
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на паспорт резервуаров типографским способом.
Комплектность
Т а б л и ц а 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
