Манометры показывающие ДЕКАСТ

Назначение

Манометры показывающие ДЕКАСТ (далее - манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также вакуумметрического, мановакуумметрического, дифференциального давления пара и газообразных сред.

Описание

Принцип действия манометров основан на определении давления измеряемой среды по величине деформации и перемещения упругого чувствительного элемента.

Манометры состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла.

Упругий чувствительный элемент представляет собой трубчатую или коробчатую пружину.

Передаточный механизм преобразует перемещение свободного конца или центра упругого чувствительного элемента, вызываемое действием давления измерительной среды, в круговое движение показывающей стрелки.

В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом) для повышения износоустойчивости и виброустойчивости манометров при измерениях давления и в условиях вибраций или с высокими динамическими нагрузками, а также для предотвращения образования наледи в корпусе манометра.

Манометры, в зависимости от вида измеряемого давления, и конструкционных особенностей имеют исполнения с функциональным назначением, которые различаются метрологическими и техническими характеристиками:

- ДМ - манометры для измерений избыточного давления;

- ДВ - вакуумметры для измерений вакуумметрического давления;

- ДА - мановакуумметры для измерений избыточного и вакуумметрического давления;

- ДН - напоромеры для измерений малого избыточного давления;

- ДТ - тягомеры для измерений малого вакуумметрического давления;

- ДГ - тягонапоромеры для измерений малого избыточного и вакуумметрического

давлений;

- ДД - манометры для измерений дифференциального давления.

Принцип действия манометров для измерений дифференциального давления основан на уравновешивании разности давлений силами упругой деформации чувствительного элемента.

Измеряемая разность давлений воздействует на чувствительный элемент и вызывает его деформацию. Деформация чувствительного элемента приводит к угловому перемещению указателя стрелки относительно шкалы.

Корпуса манометров могут быть изготовлены из нержавеющей стали, окрашенной в черный цвет углеродистой стали, пластика. Корпус манометра также может быть окрашен в цвета по заказу заказчика.

Манометры могут иметь определенные цветные секторы, указатели и метки предельно допустимого давления, а также другие дополнительные отметки. При этом цвет циферблата, шкал, надписей на циферблате и показывающей стрелки также может быть изменен.

Чувствительные элементы манометров могут изготавливаться из меди или нержавеющей стали, а штуцера для присоединения манометров к процессу - из латуни или нержавеющей стали.

Для измерений давления агрессивных, коррозийных, сильновязких, абразивных, гетерогенных, токсичных, высоко- или низкотемпературных сред, а также сред, содержащих твердые частицы, могут комплектоваться мембранным разделителем сред или капиллярной (импульсной) линией для предохранения манометра от неблагоприятного воздействия среды.

Структурная схема обозначения манометров при заказе и в другой документации:

Манометр, показывающий ДЕКАСТ Х1   -Х2   Х3-Х4-Х5-Х6-Х7/Х8-Х9

по ДКСТ.408842.002 ТУ, где    Х1 - обозначение функционального назначения: ДМ, ДВ, ДА, ДН, ДТ, ДГ или ДД;

Х2 - номинальный размер циферблата: пустое знакоместо - 100 мм, 150 - 150 мм, 160 - 160 мм; 250 - 250 мм; 40 - 40 мм; 50 - 50 мм; 63 - 63 мм;

Х3 - диапазон измерений, единица измерений давления;

Х4 - расположение штуцера: Р - радиальное, ОЦ - осевое по центру, ОЭ - осевое эксцентрическое;

Х5 - резьба присоединения М10х1,5; М12х1,5; М14х1,5; М20х1,5; G1/8; G1/4; G1/2; 1/8NPT; 1/4NPT; 1/2NPT;

Хб - условное обозначение пределов допускаемой основной приведенной к диапазону измерений погрешности: 0,6 - ±0,6 %; 1,0 - ±1,0 %; 1,5 - ±1,5 %; 2,5 - ±2,5 %; 4,0 - ±4,0 %;

Х7 - материал корпуса: 1 - сталь, 2- нержавеющая сталь, 3 - пластик;

Х8 - материал штуцера и измерительного элемента: 0 - медный сплав, 2 - нержавеющая сталь;

Х9 - гидрозаполнение: пустое знакоместо - отсутствует, Г - глицерин, С - силикон.

Пример записи при заказе:

Манометр показывающий ДЕКАСТ ДМ 0-250 МПа-Р-М20х1,5-1,5-2/2

по ДКСТ.408842.002 ТУ

(Манометр показывающий ДЕКАСТ для измерений избыточного давления с номинальным диаметром циферблата 100 мм с диапазоном измерений от 0 до 250 МПа с радиальным расположение штуцера с метрической резьбой М20 с шагом 1,5 с пределами допускаемой основной приведенной к диапазону измерений погрешности ±1,5 % с корпусом, штуцером и измерительным механизмом из нержавеющей стали без гидрозаполнения демпфирующей жидкостью по ДКСТ.408842.002 ТУ).

Общие виды манометров представлены на рисунках 1 - 7.

Заводской номер состоит из арабских цифр и наносится на циферблат методом струйной печати в соответствии с рисунком 8.

Для предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений в соответствии с рисунком 9, устанавливается заводская пломба в виде наклейки.

Нанесение знака поверки на корпус средства измерений не предусмотрено.

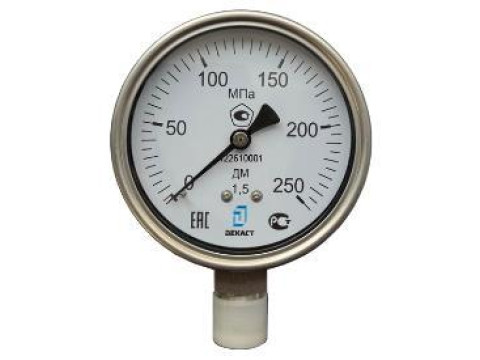

Рисунок 1 - Общий вид манометров модификации ДМ

Рисунок 2 - Общий вид манометров модификации ДВ

Рисунок 3 - Общий вид манометров модификации ДА

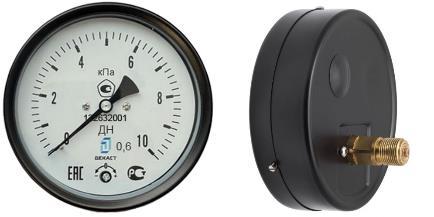

Рисунок 4 - Общий вид манометров модификации ДН

Рисунок 5 - Общий вид манометров модификации ДТ

Рисунок 6 - Общий вид манометров модификации ДГ

Рисунок 7 - Общий вид манометров модификации ДД

Место нанесения заводского номера

Место нанесения знака утверждения типа средств

Рисунок 8 - Место нанесения заводского номера знака утверждения типа

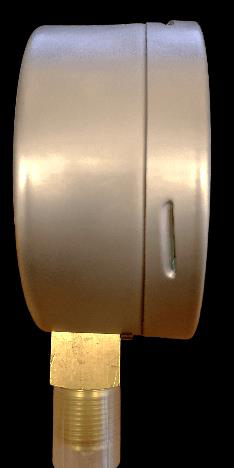

Рисунок 9 - Место установки заводской пломбы для предотвращения несанкционированных настроек и вмешательства

Метрологические и технические характеристики приведены в таблицах 1 - 2.

аблица 1 - Метрологические характеристики манометров

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на циферблат манометра методом струйной печати в соответствии с рисунком 8.

Комплектность

Таблица 3 - Комплектность

Сведения о методах измерений

в разделе 2 «Описание» эксплуатационного документа ДКСТ.408842.002 ПС.

Нормативные документы

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утверждена приказом Росстандарта от 20.10.2022 № 2653;

ДКСТ.408842.002 ТУ. Манометры показывающие ДЕКАСТ. Технические условия.
