Приборы мониторинга температуры трансформатора ТМТ3
| Номер в ГРСИ РФ: | 98470-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО НПЦ "Мирономика", г.Екатеринбург |
Приборы мониторинга температуры трансформатора ТМТ3 (далее - приборы) предназначены для непрерывных измерений и преобразований сигналов термопреобразователей сопротивления в значения температуры верхних слоёв масла трансформатора и определения температуры наиболее нагретой точки обмотки трансформатора в составе системы управления охлаждением трансформатора с жидким диэлектриком с использованием в качестве первичного датчика термопреобразователя сопротивления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98470-26 | ||||||
| Действует | по 12.05.2031 | ||||||
| Наименование | Приборы мониторинга температуры трансформатора | ||||||
| Модель | ТМТ3 | ||||||
| Модификации |
ТМТ3 ТМТ3-01 |
||||||
| Приказы |
№900 от
12.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 07eac3e2-7760-ad97-1da1-8b25c4b77fdd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПЦ «МИРОНОМИКА», РОССИЯ, 620000, г. Екатеринбург, Главпочтамт, а/я 241
Поверка
| Методика поверки / информация о поверке |
МП 49-221-2025 ГСИ. Приборы мониторинга температуры трансформатора ТМТ3. Методика поверки
(с 12.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98470-26: Описание типа
2026-98470-26.pdf
|
Скачать | 104.1 КБ | |
|
98470-26: Методика поверки
МП 49-221-2025
2026-mp98470-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Приборы мониторинга температуры трансформатора ТМТ3 (далее - приборы) предназначены для непрерывных измерений и преобразований сигналов термопреобразователей сопротивления в значения температуры верхних слоёв масла трансформатора и определения температуры наиболее нагретой точки обмотки трансформатора в составе системы управления охлаждением трансформатора с жидким диэлектриком с использованием в качестве первичного датчика термопреобразователя сопротивления.
Описание
Принцип действия приборов заключается в измерении сопротивления термопреобразователя сопротивления (ТС) и обработки полученного результата измерительновычислительным блоком, который в соответствии с выбранной номинальной статической характеристикой ТС преобразует значения сопротивления в значения температуры верхних слоёв масла трансформатора.
На основании значений температуры верхних слоёв масла и тока нагрузки трансформатора по методике ГОСТ 14209-85 определяется температура наиболее нагретой точки (ННТ) обмотки трансформатора и осуществляется управление процессом охлаждения трансформатора.
Приборы выполнены в металлическом корпусе и имеют щитовое исполнение. Внутри корпуса находится плата измерительно-вычислительного блока. На лицевой панели расположены органы световой сигнализации, индикации (жидкокристаллический или OLED двухстрочный дисплей), кнопки управления и соединитель USB-A. На нижней боковой панели находятся клеммные соединители для подключения внешних цепей (связь с ТС, интерфейс RS-485, цепи сигнализации, управления и питания).
Приборы работают в комплекте с платиновым ТС утверждённого типа, соответствующим ГОСТ 6651-2009, с номинальной статической характеристикой 100П или Pt100 (класс допуска В).
Приборы выпускают в двух модификациях: ТМТ3, ТМТ3-01.
Приборы выполняют следующие функции:
- непрерывное измерение температуры верхних слоёв масла трансформатора по одному каналу с индикацией значения температуры на дисплее;
- непрерывное определение температуры ННТ обмотки трансформатора с индикацией значения температуры на дисплее (только модификация ТМТ3);
- сигнализация о превышении температуры верхних слоёв масла трансформатора и температуры ННТ обмотки трансформатора заданных значений уставок (только модификация ТМТ3);
- выдача текущих значений температуры верхних слоёв масла трансформатора и температуры ННТ обмотки трансформатора в виде стандартных унифицированных токовых сигналов (4 - 20) мА;
- передача в АСУТП (автоматизированную систему управления технологическим процессом) по интерфейсу RS-485 (протокол Modbus) следующей информации:
а) текущие значения температуры верхних слоёв масла трансформатора и температуры ННТ обмотки трансформатора;
б) значения остаточного термического ресурса изоляции трансформатора;
в) значения действующих уставок;
г) состояние выходных сигналов;
д) тип выбранной системы охлаждения;
е) информация о неисправностях.
Приборы относятся к изделиям, восстанавливаемым и ремонтируемым в условиях завода-изготовителя.
Корпуса приборов окрашиваются в цвета, которые определяет изготовитель.
Заводской номер приборов имеет цифровой формат и наносится на табличку, закреплённую на верхней боковой панели корпуса, методом травления или другим пригодным способом, обеспечивающим идентификацию каждого экземпляра прибора, возможность прочтения и сохранность номера в процессе эксплуатации.
Нанесение знака поверки на корпус приборов не предусмотрено.
Знак поверки в виде оттиска клейма наносится на соответствующую страницу паспорта прибора.
Пломбирование приборов не предусмотрено.

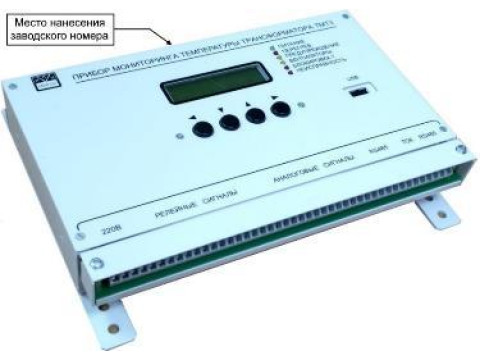

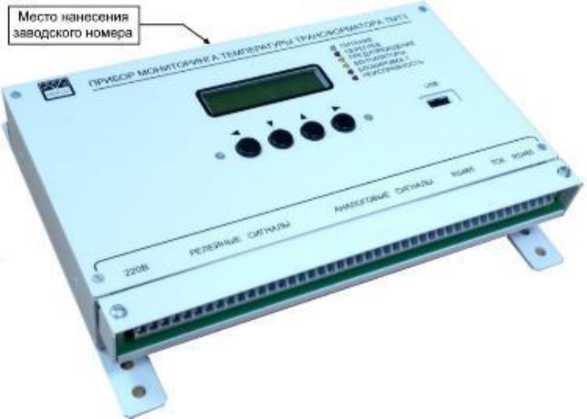

Общий вид средства измерений с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Программное обеспечение
Приборы оснащены встроенным ПО.
Влияние ПО приборов учтено при нормировании метрологических характеристик.
ПО защищено как от непреднамеренных, так и от преднамеренных изменений электронным опечатыванием микроконтроллера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по P 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО представлены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТМТ3 |
|
Номер версии (идентификационный номер) ПО |
01.ХХ.00* |
|
Цифровой идентификатор ПО |
_ |
|
* - Х относится к метрологически незначимой части и принимает значения от 0 до 9 | |
Технические характеристики
Метрологические, основные технические характеристики и показатели надёжности приведены в таблицах 2-4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений и преобразований сопротивления в температуру верхних слоёв масла трансформатора, °С |
от -50 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений и преобразований сопротивления в температуру верхних слоёв масла трансформатора*, °С |
±2,0 |
|
* - без учёта погрешности ТС | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Отклонение показаний температуры ННТ обмотки трансформатора от расчётного значения, °С |
±3,0 |
|
Напряжение питания, В: - от источника переменного тока частотой от 48 до 63 Гц |
от 85 до 240 |
|
- от источника постоянного тока |
от 120 до 340 |
|
Мощность, потребляемая от источника питания, ВА, не более |
10 |
|
Габаритные размеры, мм, не более: - длина |
243 |
|
- ширина |
190 |
|
- высота |
52 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от - 20 до +50 |
|
- относительная влажность окружающего воздуха при +25 °С, %, не более |
98 |
аблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50 000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор мониторинга температуры трансформатора |
ТМТ3 или ТМТ3-01 |
1 шт. |
|
Руководство по эксплуатации |
НПЦМ.421413.020РЭ |
1 экз. |
|
Паспорт |
НПЦМ.421413.020ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Ведомость эксплуатационных документов |
НПЦМ.421413.020ВЭ |
1 экз. |
|
Термопреобразователь сопротивления* |
_ |
1 шт. |
|
* - по заказу потребителя прибор комплектуется термопреобразователем сопротивления класса допуска В (например, ДТС075Л (Госреестр СИ № 28354-10), ТП-9201 (Госреестр СИ № 48114-11) или др.) | ||
Сведения о методах измерений
приведены в разделе «Техническое обслуживание приборов» и в приложении Н руководства по эксплуатации НПЦМ.421413.020РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;
НПЦМ.421413.020ТУ Приборы мониторинга температуры трансформатора ТМТ3.
Технические условия.
