Резервуары стальные горизонтальные цилиндрические РГС-200
| Номер в ГРСИ РФ: | 98472-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Омский нефтеперерабатывающий завод, г. Омск |
|
98472-26: Описание типа
2026-98472-26.pdf
|
Скачать | 205.9 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98472-26 | |||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||||||||
| Модель | РГС-200 | |||||||||||||||
| Приказы |
№900 от
12.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 98bb130f-08e2-3202-66ee-7d840e56383c | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Омский нефтеперерабатывающий завод, РОССИЯ, 644040, Омская обл., г. Омск, пр. Губкина, д. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 12.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98472-26: Описание типа
2026-98472-26.pdf
|
Скачать | 205.9 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на таблички, закрепленные на лестницы или поручни резервуаров.
Резервуары с заводскими номерами Е1, Е6, Е-8, Е-10 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

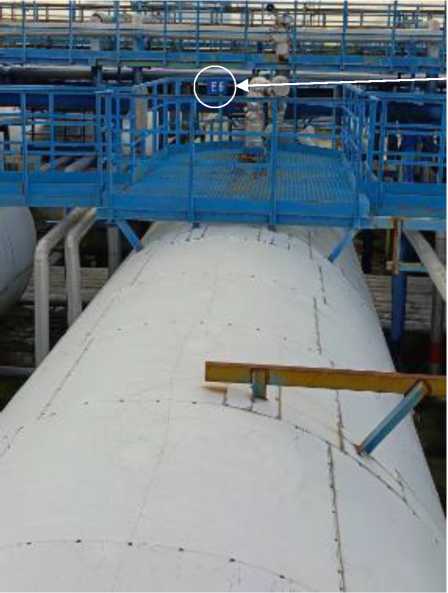

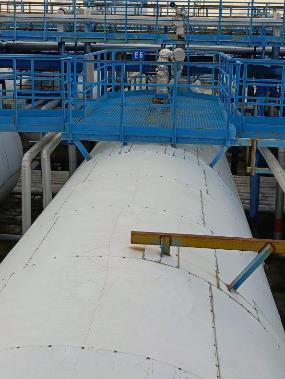

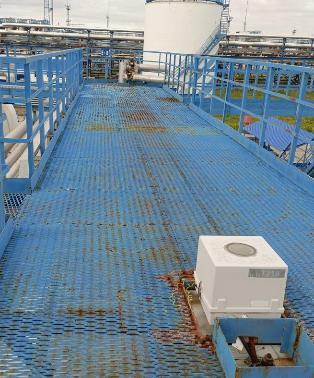

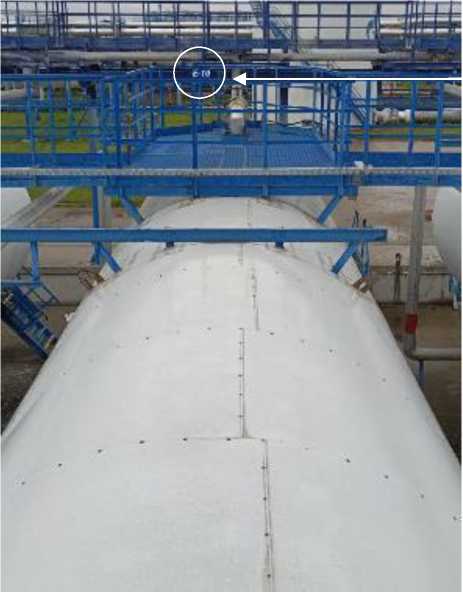

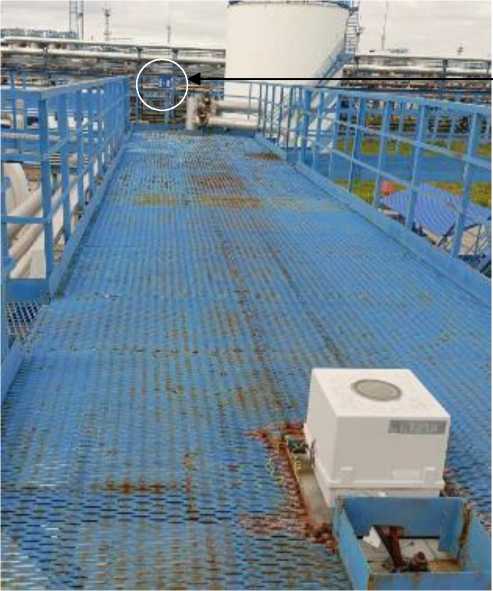

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.
Место нанесения заводского номера

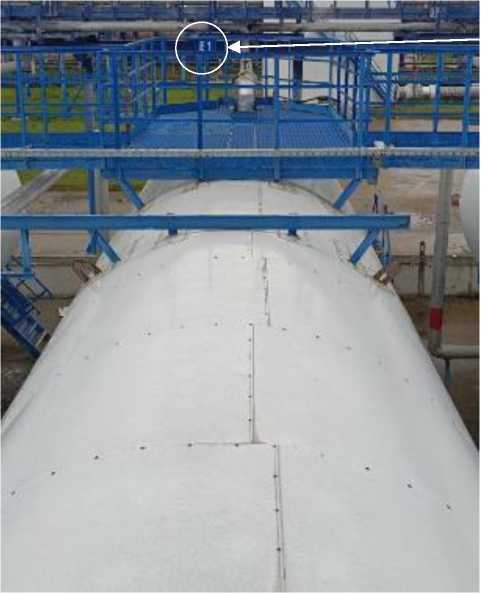

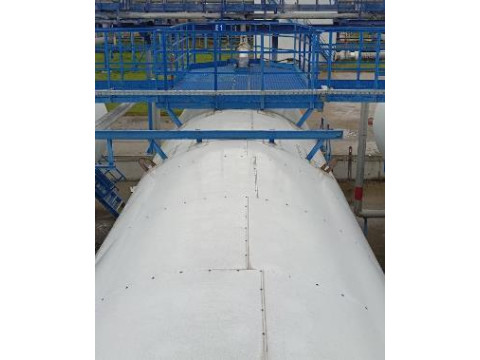

Рисунок 1- Общий вид резервуара с заводским номером Е1 и его замерного люка
Место нанесения заводского номера
Место нанесения заводского номера

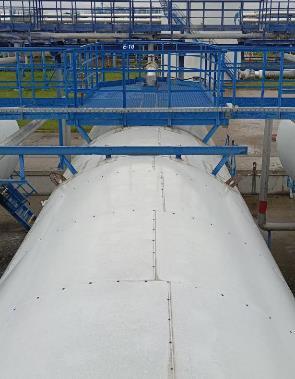

Рисунок 3 - Общий вид резервуара с заводским номером Е-8 и его замерного люка
Место нанесения заводского номера
Технические характеристики
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 Пределы допускаемой относительной погрешности определения |
200 |
|
вместимости (геометрический метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на паспорт резервуаров типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений_____
|
Наименование Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический РГС-200 |
1 шт. |
|
Паспорт — |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
