Ротаметры металлические ТЭК-РЭМ
| Номер в ГРСИ РФ: | 98474-26 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | Инвард-TS, г. Рязань |
Ротаметры металлические ТЭК-РЭМ (далее - ротаметры) предназначены для измерения объемного расхода однородных жидкостей и газов и преобразования измеренного значения объемного расхода в аналоговый и/или цифровой выходной сигнал, а также сигнализации предельных значений объемного расхода в двух точках контроля.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98474-26 | |||||||||||||||
| Действует | по 12.05.2031 | |||||||||||||||
| Наименование | Ротаметры металлические | |||||||||||||||
| Модель | ТЭК-РЭМ | |||||||||||||||
| Модификации |
ТЭК-РЭМ-Х1-Х2-Х3-Х4-Х5-Х6…ХN, где: Х1 – номинальный диаметр DN Х2 – способ размещения на трубопроводе (горизонтальный или вертикальный) Х3 – диапазон измерений объемного расхода жидкости или газа Х4 – пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объемного расхода Х5 – наличие блока электронного и вид выходного сигнала Х6…ХN – иные обозначения дополнительных опций, не влияющих на метрологические характеристики и указанных заказчиком в опросном листе На испытания представлены: модификация ТЭК-РЭМ-015-В-0,2/2,0/Ж-1,0-АЦ модификация ТЭК-РЭМ-025-В-0,012/0,120-Ж-1,5-АЦ модификация ТЭК-РЭМ-050-В-0,7/7,0/Ж-2,5-АЦ модификация ТЭК-РЭМ-025-В-6/60/Г-4,0-FF |
|||||||||||||||
| Приказы |
№900 от
12.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d6b48644-124b-5818-04c2-0c18f1247489 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Инвард», РОССИЯ, 390000, Рязанская обл., г. Рязань, улица Маяковского, дом 1а, помещ. 51
Поверка
| Методика поверки / информация о поверке |
РТ-МП-98-208-2026 ГСИ. Ротаметры металлические ТЭК-РЭМ. Методика поверки
(с 12.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98474-26: Описание типа
2026-98474-26.pdf
|
Скачать | 359.2 КБ | |
|
98474-26: Методика поверки
РТ-МП-98-208-2026
2026-mp98474-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Ротаметры металлические ТЭК-РЭМ (далее - ротаметры) предназначены для измерения объемного расхода однородных жидкостей и газов и преобразования измеренного значения объемного расхода в аналоговый и/или цифровой выходной сигнал, а также сигнализации предельных значений объемного расхода в двух точках контроля.
Описание
Ротаметры состоят из первичного преобразователя, поплавка и отсчетного устройства. Конструктивно отсчетное устройство ротаметров изготавливается со стрелочным индикатором или со стрелочным индикатором и блоком электронным, при этом корпуса ротаметров унифицированы.
Работа ротаметров основана на изменении проходного сечения потока и положения чувствительного элемента (поплавка), который находится в состоянии витания под действием гидродинамического напора среды и собственной силы тяжести. Расход измеряемой среды пропорционален перемещению поплавка в первичном преобразователе.
Ротаметры обеспечивают измерение объемного расхода только в одном направлении движения потока (без обратного).
Ротаметры имеют исполнения для монтажа с вертикальным (стандартное исполнение) или горизонтальным размещением на трубопроводе.
Ротаметры изготавливаются с фланцевым, приварным, штуцерным, штуцерноторцевым присоединением.
Ротаметры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
Ротаметры с блоком электронным обеспечивают преобразование измеренного значения объемного расхода в аналоговый и/или цифровой выходной сигнал.
Ротаметры с блоком электронным могут быть оснащены жидкокристаллическим индикатором (далее - ЖКИ) для отображения измеряемых параметров.
Измеренное мгновенное значение расхода отображается на стрелочном индикаторе и на ЖКИ (при его наличии).
Преобразование измеренного значения расхода может осуществляться в:
- аналоговый выходной сигнал в виде силы постоянного электрического тока линейно изменяющейся в диапазоне от 4 до 20 мА пропорционально измеренному значению объемного расхода при сопротивлении нагрузки не более 500 Ом с дополнительным цифровым выходным сигналом по интерфейсу BELL-202 с протоколом обмена по стандарту HART с передачей сигнала по линии аналогового выходного сигнала;
- цифровой выходной сигнал по интерфейсу RS-485 с протоколом обмена Modbus RTU;
- цифровой выходной сигнал по стандарту IEC 61158-2 с протоколом информационного обмена Profibus PA;
- цифровой выходной сигнал по стандарту IEC 61158-2 с протоколом информационного обмена Fieldbus Foundation.
Также ротаметры могут обеспечивать сигнализацию предельных значений объемного расхода в двух контрольных точках диапазона измерений, устанавливаемых потребителем в условиях объекта эксплуатации, формированием двух релейных выходных сигналов по одному реле на каждую точку контроля с одной группой переключающих контактов для каждого реле.
Структура обозначения ротаметров имеет следующий вид и включает в себя:
ТЭК-РЭМ-Х1-Х2-Х3-Х4-Х5-Х6.. ,XN
Х1 - номинальный диаметр DN;
Х2 - способ размещения на трубопроводе (горизонтальный или вертикальный);
Х3 - диапазон измерений объемного расхода жидкости или газа;
Х4 - пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объемного расхода;
Х5 - наличие блока электронного и вид выходного сигнала;
X6.XN - иные обозначения дополнительных опций, не влияющих на метрологические характеристики и указанных заказчиком в опросном листе.
Знак утверждения типа и заводской номер в цифровом или буквенно-цифровом формате (цифровой состоит из арабских цифр, буквенно-цифровой состоит из арабских цифр и букв латинского алфавита) наносятся методом лазерной гравировки на шкалу отсчетного устройства или корпус ротаметра/маркировочную табличку, изготовленную из стали и прикрепляемую к корпусу отсчетного устройства винтами или заклепками.

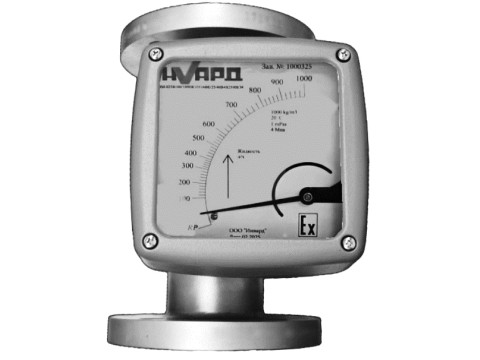

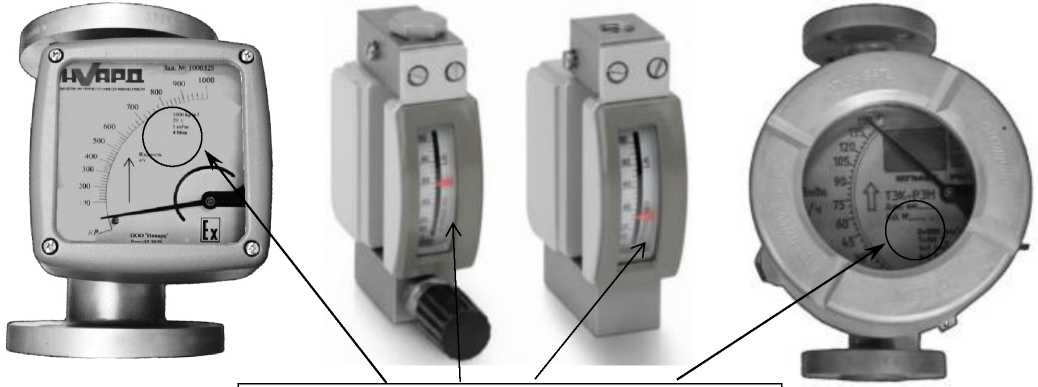

Общий вид ротаметров приведен на рисунке 1.
Место нанесения заводского номера на шкалу отсчетного устройства
Рисунок 1 - Общий вид ротаметров и места нанесения заводского номера на шкалу отсчетного устройства
Способ ограничения доступа к местам настройки (регулировки) - пломбирование. В ротаметрах пломбой завода-изготовителя пломбируется фиксирующий винт отсчетного устройства. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.

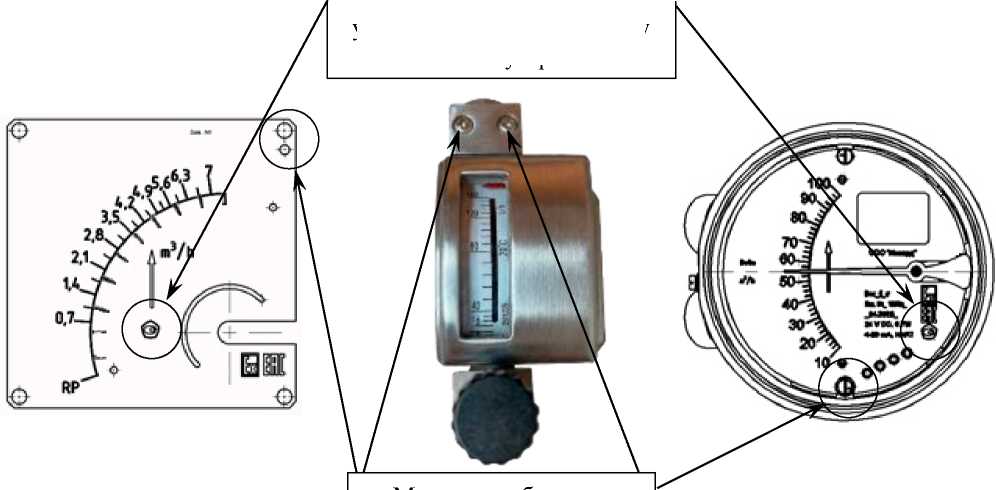

Место нанесения знака утверждения типа на шкалу отсчетного устройства
Место пломбировки пломбой
завода-изготовителя
Рисунок 2 - Место нанесения знака утверждения типа на шкалу отсчетного устройства, обозначение мест пломбировки пломбами завода-изготовителя
Рисунок 3 - Общий вид (схема) маркировочной таблички, при нанесении информации о ротаметре на корпус/маркировочную табличку, прикрепляемую на корпус
Программное обеспечение
Программное обеспечение (далее - ПО) ротаметров является встроенным и устанавливается в энергонезависимую память предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет объемный расход. Метрологически незначимая часть ПО обеспечивает отображение измеренной информации на ЖКИ, преобразование измеренных значений в цифровой и/или аналоговый выходы, проведения самодиагностики аппаратной части ротаметра.
Программное обеспечение не удаляемое, отсутствуют средства и пользовательская оболочка для программирования или изменения метрологически значимой части ПО.
Нормирование метрологических характеристик ротаметров проведено с учетом того, что ПО является неотъемлемой частью ротаметров.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
rota_rem |
|
Номер версии (идентификационный номер) программного обеспечения |
1.x.x1) |
|
1) х.х - не относится к метрологически значимой части ПО, х принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода среды 1), м3/ч: - жидкость - газ |
от 0,001 до 200,0 1) 2) от 0,01 до 1000,0 1) 2) |
|
Пределы допускаемой приведённой к верхнему пределу диапазона измерений погрешности измерения объёмного расхода жидкости 2), % |
± 1,0; ± 1,5; ± 2,5; ± 4,0 |
|
Пределы допускаемой приведённой к верхнему пределу диапазона измерений погрешности измерения объёмного расхода газа, % 2) |
± 1,5; ± 2,5; ± 4,0 |
|
1) Значения расхода указаны для воды и воздуха при температуре +20 °С, абсолютном давлении 101325 Па, плотности воздуха 1,204 кг/м3 и плотности воды 998,2 кг/м3. Диапазон измерений расхода каждого отдельного ротаметра зависит от измеряемой среды и номинального диаметра, указывается на градуировочной шкале. 2) Фактическое значение указывается в паспорте. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 5 до 150 |
|
Условия эксплуатации - температура измеряемой среды 1), °С - температура окружающей среды 2), 3)' 5), °С - максимальное рабочее давление измеряемой среды 2), МПа, не более |
от - 196 до + 450 от - 60 до + 85 40 |
|
Напряжение электропитания постоянного тока, В 4) |
от 14 до 36 |
|
Потребляемая электрическая мощность, Вт, не более: - аналоговый токовый с дополнительным цифровым сигналом по интерфейсу BELL-202 c протоколом обмена HART - цифровой |
0,7 1,5 |
|
Выходной сигнал 1): - аналоговый токовый с дополнительным цифровым сигналом по интерфейсу BELL-202 c протоколом обмена HART, мА - цифровой - релейный |
от 4 до 20 + HART RS-485 (Modbus RTU); Foundation fieldbus; Profibus PA переключающий контакт |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP66/IP67 |
|
Маркировка взрывозащиты: - вид взрывозащиты «искробезопасная цепь» - вид взрывозащиты «взрывонепроницаемая оболочка» - неэлектрическое оборудование |
0Ex ia IIC T6...T1 Ga X 1Ex db IIC T6...T1 Gb X II Gb IIC T6...T1 X |
|
1) В зависимости от заказа. 2) Диапазон температуры окружающей среды ротаметров во взрывозащищенном исполнении дополнительно ограничивается требованиями взрывозащиты в соответствии с их маркировкой. 3) ЖК-индикатор функционирует при температуре окружающей среды от минус 40 до плюс 85 °С. При температурах вне данного диапазона для считывания результата измерений используется: стрелка, выходной токовый, либо цифровой сигнал. 4) Напряжение электропитания измерять на клеммах питания ротаметра. 5) Диапазон температуры измеряемой среды ротаметров во взрывозащищенном исполнении дополнительно ограничивается требованиями, указанными в сертификате соответствия. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа (с учетом технического обслуживания, регламентируемого руководством по эксплуатации), ч |
150 000 |
|
Назначенный срок службы ротаметра, лет |
25 |
Знак утверждения типа
наносится методом лазерной гравировки на шкалу/корпус и/или маркировочную табличку, закрепленную на ротаметре, и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Комплект поставки должен соответствовать указанному в таблице 5.
Таблица 5 - Комплект поставки ротаметра
|
Наименование |
Обозначение |
Количество |
|
Ротаметр металлический |
ТЭК-РЭМ |
1 шт. |
|
Паспорт |
ГРВТ.407273.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГРВТ.407273.001 РЭ |
1 экз. на 50 изделий1) |
|
Комплект разрешительной документации |
- |
- |
|
1) На партию изделий меньшего количества прилагается один экземпляр руководства по эксплуатации. 2) Поставляется по заказу в соответствии с условиями договора поставки и ГОСТ Р 50.06.01-2017. | ||
Сведения о методах измерений
приведены в разделе «Описание и работа» руководства по эксплуатации ГРВТ.407273.001 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГРВТ.407273.001 ТУ Ротаметры металлические ТЭК-РЭМ. Технические условия.
