Анализаторы спектра RMSA-4052
| Номер в ГРСИ РФ: | 98477-26 |
|---|---|
| Производитель / заявитель: | ООО "Радиомера", Московская обл., г. Видное |
Анализаторы спектра RMSA-4052 (далее по тексту — анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98477-26 | ||||||
| Действует | по 12.05.2031 | ||||||
| Наименование | Анализаторы спектра | ||||||
| Модель | RMSA-4052 | ||||||
| Модификации |
RMSA-4052A RMSA-4052B RMSA-4052C RMSA-4052D RMSA-4052E RMSA-4052F RMSA-4052G RMSA-4052H |
||||||
| Приказы |
№900 от
12.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8e4f9d01-7e7a-6a7a-20db-51fe888c56ef | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Радиомера», РОССИЯ, 142702, Москоская обл., Ленинский район, г. Видное, ул. им. Героя РФ В. А. Тинькова, д. 39, оф. 6-а
Поверка
| Методика поверки / информация о поверке |
ЮСФД.411168.003МП ГСИ. Анализаторы спектра RMSA-4052. Методика поверки
(с 12.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98477-26: Описание типа
2026-98477-26.pdf
|
Скачать | 280 КБ | |
|
98477-26: Методика поверки
ЮСФД.411168.003МП
2026-mp98477-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Анализаторы спектра RMSA-4052 (далее по тексту — анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Описание
Анализаторы представляют собой супергетеродинный приемник с многократным преобразованием частоты методом последовательного анализа спектра сигнала. В качестве опорного источника используется встроенный кварцевый генератор номиналом 10 МГц.
Принцип работы анализаторов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки (БЦО). Анализаторы работают под управлением встроенного микропроцессора и закрытого от пользователя программного обеспечения. Анализаторы обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Полученные на анализаторах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части, АЦП с БЦО и управляющий микропроцессор. На лицевой панели анализаторов находятся жидкокристаллический индикатор, кнопки управления, разъемы интерфейса USB, входной СВЧ разъем, выход звукового демодулятора. На задней панели находятся гнезда для подключения питающего напряжения, разъемы интерфейсов LAN и USB DEV, вход и выход внешнего опорного генератора частотой 10 МГц, выход промежуточной частоты.
Анализаторы сигналов серии RMSA выпускаются в следующих модификациях: RMSA-4052A, RMSA-4052B, RMSA-4052C, RMSA-4052D, RMSA-4052E, RMSA-4052F, RMSA-4052G, RMSA-4052H.
Общий вид анализатора с обозначением мест для нанесения знаков утверждения типа, поверки, заводского номера и пломбировки представлен на рисунках 1, 2.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинской заглавной буквы и арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатора.
Пломбировка для защиты от несанкционированного доступа осуществлена путем нанесения мастичных пломб на винтах крепления задней панели анализатора.
Функциональные возможности анализатора определяются составом опций, входящих в комплект и приведенных в таблице 1.
Таблица 1
|
Опция |
Описание опции |
|
RMSA-4052A |
от 2 Гц до 4 ГГц включ. |
|
RMSA-4052B |
от 2 Гц до 8 ГГц включ. |
|
RMSA-4052C |
от 2 Гц до 13,2 ГГц включ. |
|
RMSA-4052D |
от 2 Гц до 18 ГГц включ. |
|
RMSA-4052E |
от 2 Гц до 26,5 ГГц включ. |
|
RMSA-4052F |
от 2 Гц до 40 ГГц включ. |
|
RMSA-4052G |
от 2 Гц до 45 ГГц включ. |
|
RMSA-4052H |
от 2 Гц до 50 ГГц включ. |
|
RMSA-H02 |
Вспомогательный выход высокой промежуточной частоты |
|
RMSA-H08 |
Широкополосный выход сигнала логарифмического детектирования. |
|
RMSA-H11 |
10 - гигабитный интерфейс Ethernet для управления и передачи данных |
|
RMSA-H12C |
Широкополосный цифровой интерфейс (WDI) |
|
RMSA-H12E |
Широкополосный цифровой интерфейс (WDI) |
|
RMSA-H22C-4T |
Регистратор данных 4712C |
|
RMSA-H22C-8T |
Регистратор данных 4712C |
|
RMSA-H22C-16T |
Регистратор данных 4712C |
|
RMSA-H22C-32T |
Регистратор данных 4712C |
|
RMSA-H22E-8T |
Регистратор данных 4712E |
|
RMSA-H22E-16T |
Регистратор данных 4712E |
|
RMSA-H22E-32T |
Регистратор данных 4712E |
|
RMSA-H22E-64T |
Регистратор данных 4712E |
|
RMSA-H17-E |
Улучшенный процессор (CPU) |
|
RMSA-H19-2T |
Расширение локальной памяти |
|
RMSA-H19-4T |
Расширение локальной памяти |
|
RMSA-H33-08 |
Электронный аттенюатор |
|
RMSA-H34-04 |
Малошумный предусилитель (4052A) |
|
RMSA-H34-08 |
Малошумный предусилитель (4052B) |
|
RMSA-H34-13 |
Малошумный предусилитель (4052C) |
|
RMSA-H34-18 |
Малошумный предусилитель (4052D) |
|
RMSA-H34-26 |
Малошумный предусилитель (4052E) |
|
RMSA-H34-40 |
Малошумный предусилитель (4052F) |
|
RMSA-H34-45 |
Малошумный предусилитель (4052G) |
|
RMSA-H34-50 |
Малошумный предусилитель (4052H) |
|
RMSA-H34A-04 |
Малошумный предусилитель |
|
RMSA-H34A-08 |
Малошумный предусилитель |
таблицы 1
|
Опция |
Описание опции |
|
RMSA-H36 |
Преселектор |
|
RMSA-H38-40 |
Полоса анализа 40 МГц |
|
RMSA-H38-200 |
Полоса анализа 200 МГц |
|
RMSA-H38-400 |
Полоса анализа 400 МГц |
|
RMSA-H38-600 |
Полоса анализа 600 МГц |
|
RMSA-H38-1200 |
Полоса анализа 1,2 ГГц |
|
RMSA-H39 |
Анализатор аудиосигналов |
|
RMSA-4052-H40 |
Модуль расширения частотного диапазона |
|
RMSA-4052-H41-10 |
Анализ спектра в режиме реального времени |
|
RMSA-4052-H41-40 |
Анализ спектра в режиме реального времени |
|
RMSA-4052-H41-200 |
Анализ спектра в режиме реального времени |
|
RMSA-4052-H41-400 |
Анализ спектра в режиме реального времени |
|
RMSA-4052-H48 |
Анализ коэффициента шума |
|
RMSA-4052-H97 |
Аксессуары для монтажной стойки |
|
RMSA-4052-H99-1 |
Алюминиевый транспортный кейс |
|
RMSA-4052-H99-2 |
Защитный пластиковый кейс |
|
RMSA-4052-S01 |
Измерение абсолютной мощности |
|
RMSA-4052-S02 |
Измерение параметров коэффициента мощности шума |
|
RMSA-4052-S04 |
Измерение фазового шума |
|
RMSA-4052-S05 |
Предварительное соответствие ЭМС |
|
RMSA-4052-S09 |
Функция аналоговой демодуляции |
|
RMSA-4052-S10 |
Функция анализа переходных процессов |
|
RMSA-4052-S10H |
Анализ сигнала со скачкообразной перестройкой частоты |
|
RMSA-4052-S10F |
Анализ FMCW-сигналов |
|
RMSA-4052-S12 |
Векторный анализ сигналов |
|
RMSA-4052-S12B |
Функция тестирования битовой ошибки (BER) |
|
RMSA-4052-S12M |
Функция анализа мультимодуляции |
|
RMSA-4052-S13 |
Анализатор импульсных сигналов |
|
RMSA-4052-S14 |
Функция анализа OFDM-сигналов |
|
RMSA-4052-S16 |
Измерение групповой задержки многоканальных сигналов |
|
RMSA-4052-S40 |
Тестирование по локальной сети WLAN802.11a/b/g |
|
RMSA-4052-S40N |
Тестирование по локальной сети WLAN802.11n |
|
RMSA-4052-S40AC |
Тестирование по локальной сети WLAN802.11ac |
|
RMSA-4052-S40AX |
Тестирование по локальной сети WLAN802.11ax |
|
RMSA-4052-S40BE |
Анализ сигналов WLAN 802.11be (Требуется дополнительная опция S40) |
|
RMSA-4052-S41D |
Анализ сигнала нисходящей линии связи TDD |
|
RMSA-4052-S41U |
Анализ сигнала восходящей линии связи TDD |
|
RMSA-4052-S42D |
Анализ сигнала нисходящей линии связи FDD |
|
RMSA-4052-S42U |
Анализ сигнала восходящей линии связи FDD |
|
RMSA-4052-S46D |
Измерение сигнала нисходящей линии связи 5G NR |
|
RMSA-4052-S46U |
Измерение сигнала восходящей линии связи 5G NR |
Место
Место нанесения знака утверждения типа

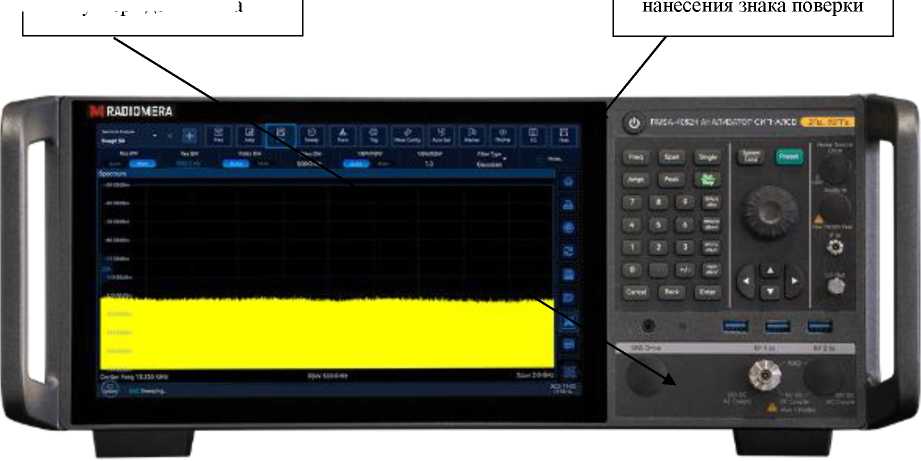

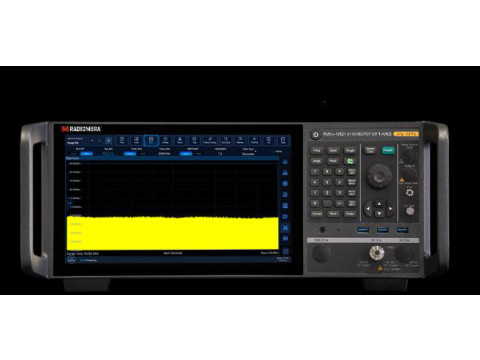

Рисунок 1 - Общий вид анализатора RMSA-4052 (вид спереди)
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа

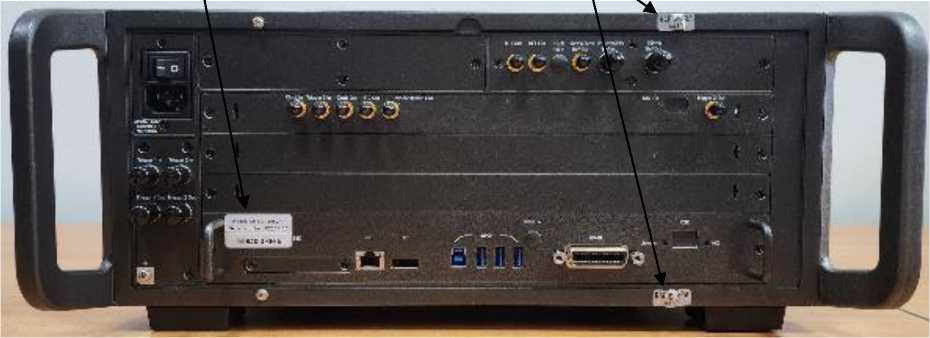

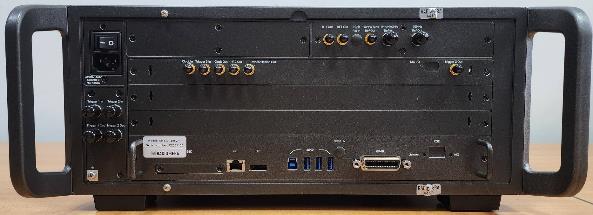

Рисунок 2 - Общий вид анализатора RMSA-4052 (вид сзади)
Программное обеспечение
Программное обеспечение (далее - ПО) «Version 1.12.17», обеспечивает управление работой анализатора в процессе проведения измерений и отображение хода измерений. ПО предназначено только для работы с анализатором и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Метрологически значимая часть ПО анализатора и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Version 1.12.17 |
|
Номер версии (идентификационный номер) ПО |
1.12.17 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот для модификаций, Гц: - RMSA-4052A |
от 2 до 4-109 |
|
- RMSA-4052B |
от 2 до 8-109 |
|
- RMSA-4052C |
от 2 до 13,2-109 |
|
- RMSA-4052D |
от 2 до 18409 |
|
- RMSA-4052E |
от 2 до 26,5-109 |
|
RMSA-4052F |
от 2 до 40-109 |
|
- RMSA-4052G |
от 2 до 45-109 |
|
- RMSA-4052H |
от 2 до 50-109 |
|
Номинальное значение частоты опорного кварцевого генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора |
±Г10-8 |
|
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более, при отстройке от несущей: - 100 Гц |
-95 |
|
- 1 кГц |
-112 |
|
- 10 кГц |
-122 |
|
- 100 кГц |
-122 |
|
- 1 МГц |
-135 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 500 МГц (с выключенным предусилителем), не более, дБ, в диапазоне частот: - от 0,01 до 4 ГГц включ. |
±0,4 |
|
- св. 4 до 8 ГГц включ. |
±0,5 |
|
- св. 8 до 18 ГГц включ. |
±1,5 |
|
- св. 18 до 26,5 ГГц включ. |
±2,0 |
|
- св. 26,5 до 45 ГГц включ. |
±2,5 |
|
- св. 45 до 50 ГГц включ. |
±3,0 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Неравномерность АЧХ относительно уровня сигнала на | |
|
частоте 500 МГц (с включенным предусилителем), не более, дБ, | |
|
в диапазоне частот: | |
|
- от 0,01 до 4 ГГц включ. |
±1,0 |
|
- св. 4 до 8 ГГц включ. |
±1,5 |
|
- св. 8 до 18 ГГц включ. |
±2,5 |
|
- св. 18 до 45 ГГц включ. |
±3,0 |
|
- св. 45 до 50 ГГц включ. |
±3,5 |
|
Номинальные значения полос пропускания (ПА А), Гц |
от 0,1 до 20Н06 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
уровня входного сигнала из-за переключения ПАА, дБ в | |
|
диапазоне установки: | |
|
- от Г10-6 до 1 МГц |
±0,1 |
|
- от 5 до 20 МГ ц |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
мощности (ослабления входного аттенюатора 10 дБ при | |
|
входном сигнале от -10 до -50 дБм), дБ: | |
|
- на опорной частоте 500 МГц |
±0,24 |
|
- на всем частотном диапазоне |
±0,24+N1) |
|
Средний уровень собственных шумов (с выключенным |
RMSA-4052A/B |
|
предусилителем), дБм, не более, в диапазоне частот: | |
|
- от 10 до 1000 МГц включ. |
-151 |
|
- св. 1 до 2 ГГц включ. |
-149 |
|
- св. 2 до 3 ГГц включ. |
-148 |
|
- св. 3 до 4 ГГц включ. |
-144 |
|
- св. 4 до 6 ГГц включ. |
-147 |
|
- св. 6 до 8 ГГц включ. |
-145 |
|
RMSA-4052C/D/E/F/G/H | |
|
- от 10 до 1000 МГц включ. |
-149 |
|
- св. 1 до 2 ГГц включ. |
-147 |
|
- св. 2 до 3 ГГц включ. |
-146 |
|
- св. 3 до 4 ГГц включ. |
-141 |
|
- св. 4 до 6 ГГц включ. |
-142 |
|
- св. 6 до 8 ГГц включ. |
-139 |
|
- св. 8 до 18 ГГц включ. |
-145 |
|
- св. 18 до 26,5 ГГц включ. |
-141 |
|
- св. 26,5 до 40 ГГц включ. |
-135 |
|
- св. 40 до 45 ГГц включ. |
-134 |
|
- св. 45 до 50 ГГц включ. |
-130 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средний уровень собственных шумов (с включенным предусилителем), дБм, не более, в диапазоне частот: - от 10 до 50 МГц включ. - св. 0,05 до 4 ГГц включ. - св. 4 до 6 ГГц включ. - св. 6 до 8 ГГц включ. - от 10 до 50 МГц включ. - св. 0,05 до 4 ГГц включ. - св. 4 до 6 ГГц включ. - св. 6 до 8 ГГц включ. - св. 8 до 18 ГГц включ. - св. 18 до 26,5 ГГц включ. - св. 26,5 до 40 ГГц включ. - св. 40 до 50 ГГц включ. |
RMSA-4052A/B -156 -161 -161 -157 RMSA-4052C/D/E/F/G/H -156 -161 -161 -157 -157 -154 -151 -148 |
|
Гармонические искажения 2-го порядка, дБ, не более |
-90 |
|
1) N - неравномерность АЧХ | |
аблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от +15 до +25 от 40 до 85 |
|
Масса, кг, не более |
24 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
430 х 181 х 454 |
|
Потребляемая мощность, В-А, не более |
450 |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 110 до 240 от 50 до 60 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на переднюю панель генератора и типографическим способом на титульный лист формуляра.
Комплектность
аблица 5 - Комплектность контроллера
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Анализатор спектра |
RMSA-4052 |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
|
Клавиатура |
- |
1 |
|
Компьютерная мышь |
- |
1 |
|
Комплект адаптеров |
- |
1 |
|
Комплект СВЧ кабельных сборок |
- |
1 |
|
Кейс |
- |
1 |
|
LAN кабель |
- |
1 |
|
Программное обеспечение для автоматизации измерений |
- |
1 |
Сведения о методах измерений
приведены в разделе 4 документа «Анализаторы спектра RMSA-4052. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Технические условия. ЮСФД.411168.003 ТУ «Анализаторы спектра RMSA-4052».
