Расходомеры-счетчики газа ультразвуковые ЭЛЕМЕР-РУЗ-03
| Номер в ГРСИ РФ: | 98483-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Расходомеры-счетчики газа ультразвуковые ЭЛЕМЕР-РУЗ-ОЗ предназначены для измерений и вычислений объемного расхода и объема газа при рабочих условиях, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98483-26 | ||||||||||||
| Действует | по 13.05.2031 | ||||||||||||
| Наименование | Расходомеры-счетчики газа ультразвуковые | ||||||||||||
| Модель | ЭЛЕМЕР-РУЗ-03 | ||||||||||||
| Приказы |
№902 от
13.05.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | a3be5f4a-2252-259f-20b9-9c50ea3787c9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1; 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 2
Поверка
| Методика поверки / информация о поверке |
МП 1779-13-2025 ГСИ. Расходомеры-счетчики газа ультразвуковые ЭЛЕМЕР-РУЗ-03. Методика поверки.
(с 13.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98483-26: Описание типа
2026-98483-26.pdf
|
Скачать | 257.1 КБ | |
|
98483-26: Методика поверки
МП 1779-13-2025
2026-mp98483-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Расходомеры-счетчики газа ультразвуковые ЭЛЕМЕР-РУЗ-03 предназначены для измерений и вычислений объемного расхода и объема газа при рабочих условиях, объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газов.
Описание
Принцип действия расходомеров-счетчиков ультразвуковых ЭЛЕМЕР-РУЗ-03 (далее -ЭЛЕМЕР-РУЗ-03 или расходомеры-счетчики) основан на измерении разности времени прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока газа, преобразуется в значение объемного расхода.
В состав ЭЛЕМЕР-РУЗ-03 входят: первичный преобразователь расхода, устанавливаемый в трубопровод с рабочей средой, и блок преобразования расхода. К блоку преобразования расхода могут подключаться внешние термопреобразователи сопротивления и (или) преобразователи абсолютного или избыточного давления измерительные, внесённые в Федеральный информационный фонд по обеспечению единства измерений. Термопреобразователь сопротивления и преобразователь давления измерительный устанавливаются непосредственно в корпус первичного преобразователя расхода или в трубопровод на постучастке после ЭЛЕМЕР-РУЗ-03.
Первичный преобразователь расхода представляет собой участок трубопровода с установленными в нем электроакустическими преобразователями и устройством обработки сигналов. Электроакустические преобразователи, работающие в паре приемник-излучатель, образуют измерительный канал. Устройство обработки сигналов осуществляет генерацию сигналов, поступающих на электроакустические преобразователи, обработку сигналов, поступающих с электроакустических преобразователей, их преобразование в электрический сигнал и передачу сигнала в блок преобразования расхода.
Блок преобразования расхода принимает и обрабатывает сигнал от первичного преобразователя расхода, вычисляет объемный расход, объем газа, преобразует их в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола и (или) в цифровой сигнал интерфейса RS-485 c протоколом обмена ModBus, или частотный, или импульсный, или в релейный сигнал. Блок преобразования расхода может быть укомплектован индикатором и клавиатурой.
ЭЛЕМЕР-РУЗ-03 могут измерять объемный расход и объем газа в прямом и обратном направлениях потока измеряемой среды.
ЭЛЕМЕР-РУЗ-03 выполняют приём сигналов от термопреобразователей сопротивления, преобразовывают эти сигналы в значения температуры рабочей среды, отображают эти значения на индикаторе прибора (при его наличии) и передают эти значения в виде цифрового сигнала HART-протокола и (или) цифрового сигнала интерфейса RS-485 c протоколом обмена ModBus.
ЭЛЕМЕР-РУЗ-03 выполняют приём значений давления измеряемой среды от преобразователей давления измерительных по цифровому каналу, отображают эти значения на индикаторе прибора (при его наличии) и передают эти значения в виде цифрового сигнала HART-протокола и (или) цифрового сигнала интерфейса RS-485 c протоколом обмена ModBus.
ЭЛЕМЕР-РУЗ-03 осуществляют измерение и вычисление объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ 2939-63, вычисление массового расхода и массы газа на основе измеренного значения объемного расхода газа при рабочих условиях, введенных параметров газа, значений температуры и давления рабочей среды.
Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по методикам, утвержденным и аттестованным в установленном порядке. В ЭЛЕМЕР-РУЗ-03 реализованы следующие методики: ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 8.662-2009, ГСССД МР 113-03, ГСССД МР 118-05, ГСССД МР 134-07, ГСССД МР 242-2015, ГСССД МР 273-2018.
ЭЛЕМЕР-РУЗ-03 имеют следующие исполнения, отличающиеся по конструктивным и техническим особенностям:
- по области применения:
- общепромышленное (код -);
- взрывобезопасное с видом взрывозащиты «d» (код Exd);
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемые оболочки «d» и искробезопасная электрическая цепь «i» (Exdib);
- кислородное;
- по количеству измерительных каналов: от 1 до 4;
- по исполнению блока преобразования расхода: БПР-06 и БПР-06-25 (отличаются внешним видом, вариантами выходных сигналов, питанием и наличием индикатора);
- по комплектации датчиками давления и температуры: без датчиков (код -) или с термопреобразователем сопротивления и (или) преобразователем абсолютного/избыточного давления измерительным (код ТД);
- по метрологическим характеристикам.
ЭЛЕМЕР-РУЗ-03 могут конфигурироваться посредством HART-коммуникатора или внешнего компьютера, а также непосредственно в блоке преобразования расхода с использованием меню.
Общий вид ЭЛЕМЕР-РУЗ-03 представлен на рисунках 1 - 4.

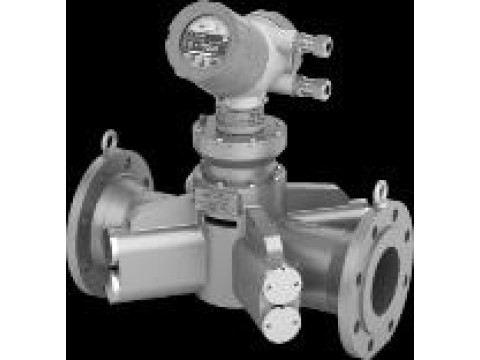

Рисунок 1 - Общий вид расходомеров-счетчиков ЭЛЕМЕР-РУЗ-03 Примечание - в зависимости от требований заказчиков расходомеры-счетчики могут иметь иной опциональный внешний вид
а) исполнение БПР-06
б) исполнение БПР-06-25
Рисунок 2 - Общий вид блоков преобразования расхода (БПР) расходомеров-счетчиков ЭЛЕМЕР-РУЗ-03

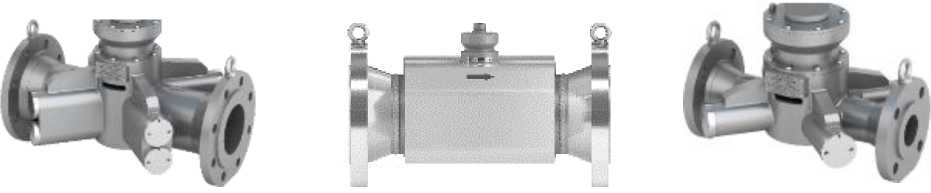

Рисунок 3 - Общий вид первичных преобразователей расхода расходомеров-счетчиков ЭЛЕМЕР-РУЗ-03
Примечание - в зависимости от требований заказчиков первичные преобразователи могут иметь иной опциональный внешний вид

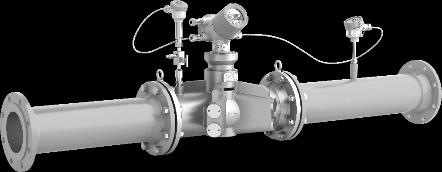

Рисунок 4 - Общий вид расходомера-счетчика ЭЛЕМЕР-РУЗ-03, оснащенного термопреобразователем сопротивления, установленным в трубопровод на постучастке и преобразователем давления измерительным, установленным в корпус первичного преобразователя расхода
Защита от несанкционированного доступа расходомеров-счетчиков газа ультразвуковых ЭЛЕМЕР-РУЗ-03 осуществляется пломбировкой корпуса блока преобразователя расхода с помощью металлических пломб, навешиваемых на проволоку, проведенную через специальные пломбировочные отверстия. Схема и места пломбировки от несанкционированного доступа расходомеров-счетчиков газа ультразвуковых ЭЛЕМЕР-РУЗ-03 представлены на рисунке 5.
а) для исполнения БПР-06
б) для исполнения БПР-06-25
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест пломбировки от несанкционированного доступа
Заводской номер и знак утверждения типа расходомеров-счетчиков газа ультразвуковых ЭЛЕМЕР-РУЗ-03 наносятся на маркировочную табличку (шильдик), закрепленную на корпусе блока преобразования расхода, методом шелкографии, уф-печати или лазерной гравировки.

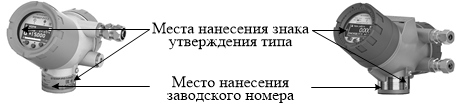

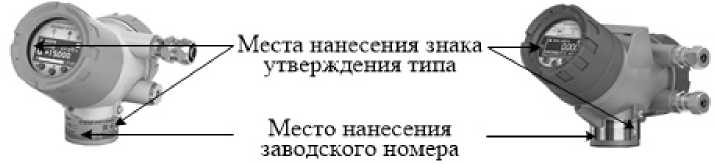

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 6.
а) для исполнения БПР-06 б) для исполнения БПР-06-25
Рисунок 6 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Расходомеры-счетчики газа ультразвуковые ЭЛЕМЕР-РУЗ-03 имеют встроенное и внешнее программное обеспечение.
Программное обеспечение, встроенное в микропроцессорный модуль ЭЛЕМЕР-РУЗ-03, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе. Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее программное обеспечение служит для конфигурирования ЭЛЕМЕР-РУЗ-03, настройки, получения значений измеряемых величин, получения диагностической информации о функционировании ЭЛЕМЕР-РУЗ-03 и не оказывает влияния на метрологические характеристики ЭЛЕМЕР-РУЗ-03.
аблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
БПР-06 |
|
Номер версии (идентификационный номер) |
1.ХХ.ХХ1) |
|
Цифровой идентификатор |
_ |
|
1) Х - относится к метрологически незначимой части ПО | |
аблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование |
HART MultiConfig |
Modbus MultiConfig |
|
Номер версии (идентификационный номер) |
0.ХХХ1) |
1.ХХХ1) |
|
Цифровой идентификатор |
_ | |
|
1) Х - любые цифры | ||
В идентификационном номере встроенного программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Технические характеристики
аблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа при рабочих условиях1), м3/ч |
от 1,4 до 11450 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях2), 4), % - в диапазоне измерений Qнаим < Q < Qпереход - в диапазоне измерений Qпереход < Q < Qнаиб |
±1,0; ±1,4; ±2,0; ±3,0; ±5,0 ±0,5; ±0,7; ±1,0; ±1,5; ±2,0 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, без учета погрешности определения отношения коэффициента сжимаемости газа при рабочих условиях к коэффициенту сжимаемости при стандартных условиях3), 4), % - в диапазоне измерений Qнаим < Q < Qпереход - в диапазоне измерений Qпереход < Q < Qнаиб |
±1,2; ±1,5; ±2,1; ±3,1; ±5,1 ±0,75; ±0,9; ±1,2; ±1,6; ±2,1 |
|
Пределы допускаемой приведенной к диапазону унифицированного выходного сигнала погрешности преобразования измеренного значения объемного расхода газа в сигнал силы постоянного электрического тока5), % |
±0,05 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления в цифровое значение температуры, °C |
±0,25 |
|
Пределы допускаемой относительной погрешности при вычислении объемного расхода и объема газа, приведенных к стандартным условиям, массового расхода и массы газа, % |
±0,01 |
|
1) Фактический диапазон измерений для каждого расходомера-счетчика указывается в паспорте. 2) Выбирается из ряда, конкретное значение указывается в паспорте расходомера-счетчика. Qнаим - наименьший измеряемый расход при рабочих условиях (нижний предел измерений) ЭЛЕМЕР-РУЗ-03 (указывается в паспорте на расходомер-счетчик). Qпереход - переходный расход при рабочих условиях, определяемый как 0,01^ Qнаиб. Qнаиб - наибольший измеряемый расход при рабочих условиях (верхний предел измерений) ЭЛЕМЕР-РУЗ-03 (указывается в паспорте на расходомер-счетчик). | |
|
Наименование характеристики |
Значение |
|
3) Данные метрологические характеристики обеспечиваются только при применении термопреобразователей сопротивления классов допуска А или АА по ГОСТ 6651-2009 и преобразователей давления измерительных с пределами допускаемой относительной погрешности при измерении давления не более ±0,3 %. 4) При проведении периодической поверки имитационным методом пределы допускаемой относительной погрешности измерений объемного расхода и объема газа равны значению, утвержденному при первичной поверке проливным методом. Исключение составляют ЭЛЕМЕР-РУЗ-03 с пределами допускаемой относительной погрешности измерений при первичной поверке ±0,5 %. При проведении периодической поверки имитационным методом таких ЭЛЕМЕР-РУЗ-03 пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях равны значению ±0,7 %; пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, равны значению ±0,9 %. 5) При наличии в ЭЛЕМЕР-РУЗ-03 токового выходного сигнала. | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр номинальный, мм |
от 50 до 300 |
|
Температура рабочей среды, °С |
от -50 до +80 |
|
Давление рабочей среды, МПа: - минимальное - максимальное, не более1) |
атмосферное 1,6; 2,5; 4; 6,3; 10; 16 |
|
Выходные сигналы |
частотный, импульсный, релейный, токовый от 4 до 20 мА, цифровой (HART, ModBus) |
|
Параметры электрического питания1): - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 18 до 42; от 11,8 до 13,2; от 150 до 249 от 130 до 249 50±1 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры, мм |
Указываются в руководстве по эксплуатации |
|
Масса, кг | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -60 до +70 98 от 84,0 до 106,7 |
|
Степень защиты оболочкой от внешних воздействий |
IP65/IP67 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
150000 |
|
1) В зависимости от исполнения | |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе блока преобразования расхода методом шелкографии, уф-печати или лазерной гравировки, на титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность
аблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик газа ультразвуковой |
ЭЛЕМЕР-РУЗ-03 |
1 шт. |
|
Программное обеспечение на CD-диске или флеш-носителе |
_ |
1 шт. |
|
Комплект монтажных частей (в соответствии с заказом) |
_ |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.407151.001 РЭ |
1 экз. |
|
Паспорт |
НКГЖ.407151.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в пункте 3.2 руководства по эксплуатации НКГЖ.407151.001_РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ГОСТ 8.611-2024 «ГСИ. Расход и объем газа. Методика (метод) измерений с применением ультразвуковых преобразователей расхода»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2024 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 107 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»
НКГЖ.407151.001ТУ Расходомеры-счетчики газа ультразвуковые ЭЛЕМЕР-РУЗ-03. Технические условия
