Трубки диоптрийные U-OPTICS
| Номер в ГРСИ РФ: | 98487-26 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "УРАН-СПб", г.С.-Петербург |
Трубки диоптрийные U-OPTICS (далее по тексту - трубки) предназначены для измерений оптической силы (вершинной рефракции) линз в диоптриях (дптр).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98487-26 | |||||||||
| Действует | по 13.05.2031 | |||||||||
| Наименование | Трубки диоптрийные | |||||||||
| Модель | U-OPTICS | |||||||||
| Модификации |
DT 2.5/0.25 DT 6/0.5 |
|||||||||
| Приказы |
№902 от
13.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 832bb415-9fd0-26bf-5bab-ace0d3592ba5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Производственная площадка. Shaanxi Zhiyuan Kefeng Optoelectronic Technology Co., Ltd, КИТАЙ, Floor 3, Building 11, Phase III of the Western Cloud Valley, Fengxi New City, Xixian New District, Shaanxi Province, 714000; ЗАО НПФ «Уран», РОССИЯ, 198095, г. Санкт-Петербург, вн. тер. г. муниципальный округ Нарвский округ, ул. Промышленная, д. 14А, литера А, помещ. 2-Н-45
Поверка
| Методика поверки / информация о поверке |
МП 004.М44-26 ГСИ. Трубки диоптрийные U-OPTICS. Методика поверки.
(с 13.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98487-26: Описание типа
2026-98487-26.pdf
|
Скачать | 155.6 КБ | |
|
98487-26: Методика поверки
МП 004.М44-26
2026-mp98487-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Трубки диоптрийные U-OPTICS (далее по тексту - трубки) предназначены для измерений оптической силы (вершинной рефракции) линз в диоптриях (дптр).
Описание
Конструктивно трубки представляют собой телескопическую систему, состоящую из объектива, окуляра, сетки в виде перекрестия и шкалы, нанесенной на фокусирующем кольце трубки. Объектив трубки имеет возможность перемещения вдоль оптической оси относительно сетки. Окуляр имеет диоптрийную наводку для установки на резкость сетки по глазу наблюдателя. Фиксирование глаза на сетку необходимо для устранения погрешности измерений, вызванной аметропией глаза наблюдателя.
Принцип измерений с помощью трубок основан на измерении сходимости или расходимости пучка лучей. Сходимость или расходимость пучка лучей в одну диоптрию определяется непараллельностью пучка лучей, точка схождения которых находится на расстоянии 1 м от главной плоскости оптической системы. Значение оптической силы (вершинной рефракции) напрямую считывается по шкале на трубках (в диоптриях).
Для защиты от внешних повреждений трубки размещаются в специальном кейсе для хранения и транспортировки. Трубки применяются в сфере оптического производственного контроля и позволяют проводить проверку правильности градуировки окуляров, телескопов, автоколлиматоров, контролировать диапазон фокусировки и настройки на бесконечность окуляров, проверять астигматизм телескопов, измерять величину сходимости или величину расходимости пучка лучей.
Трубки изготавливаются в двух модификациях: DT 2.5/0.25 и DT 6/0.5. Модификации различаются между собой метрологическими и основными техническими характеристиками.
Заводской номер содержит цифровое или цифро-буквенное обозначение и наносится методом цифровой лазерной печати на шильдик, наклеенный на корпус трубок, и на шильдик, наклеенный на кейс для хранения и транспортировки.
Нанесение знака поверки на трубки не предусмотрено.
Пломбирование трубок не предусмотрено.

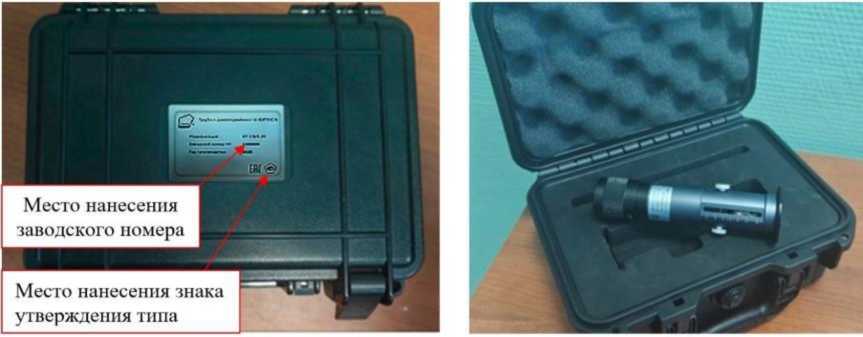

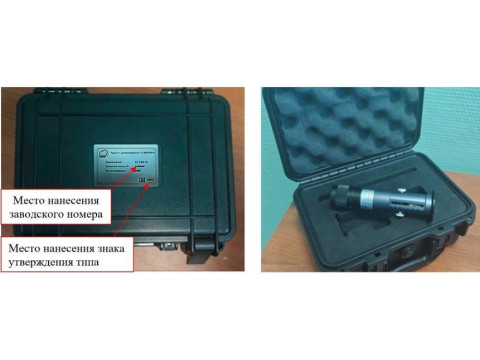

Общий вид кейса для хранения и транспортировки трубок с местом нанесения заводского номера и местом нанесения знака утверждения типа представлен на рисунке 1.

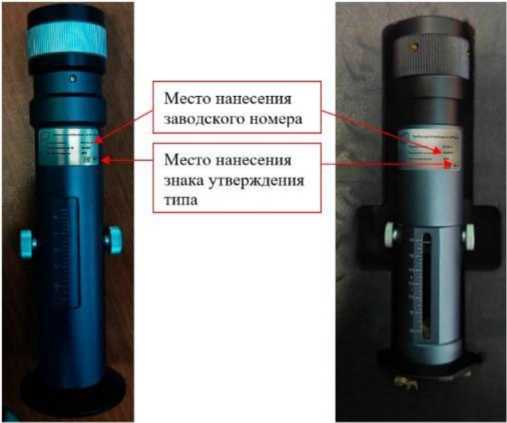

Общий вид трубок с местом нанесения заводского номера и местом нанесения знака утверждения типа представлен на рисунке 2.
Рисунок 1 - Общий вид кейса для хранения и транспортировки с маркировкой
модификация DT 2.5/0.25
модификация DT 6/0.5
Рисунок 2 - Общий вид трубок с маркировкой
Технические характеристики
Таблица 1 - Метрологические характеристики трубок
|
Наименование характеристики |
Значение | |
|
модификация DT 2.5/0.25 |
модификация DT 6/0.5 | |
|
Диапазон измерений оптической силы (вершинной рефракции), дптр |
от -2,500 до +2,500 |
от -6,00 до +5,00 |
|
Пределы допускаемой абсолютной погрешности измерений оптической силы (вершинной рефракции), дптр |
±0,125 |
±0,25 |
|
Цена деления, дптр |
0,25 |
0,5 |
Таблица 2 - Основные технические характеристики трубок
|
Наименование характеристики |
Значение | |
|
модификация DT 2.5/0.25 |
модификация DT 6/0.5 | |
|
Габаритные размеры, мм, не более: - ширина - длина |
47 175 |
39 134 |
|
Масса, кг, не более |
0,219 |
0,152 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до + 25 60 от 96 до 104 | |
Знак утверждения типа
наносится методом цифровой лазерной печати на шильдик, наклеенный на кейс для хранения и транспортировки трубок, на шильдик, наклеенный на лицевую панель трубок, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трубка диоптрийная U-OPTICS |
DT 2.5/0.25; DT 6/0.5 |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Методика использования» документа «Трубка диоптрийная U-OPTICS модификация DT 2.5/0.25. Руководство по эксплуатации», в разделе 4 «Методика использования» документа «Трубка диоптрийная U-OPTICS модификация DT 6/0.5. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 417 от 28.02.2025 г. «Об утверждении Государственного первичного эталона единиц оптической силы и коэффициента передачи модуляции очковой оптики и объективов и Государственной поверочной схемы для средств измерений оптической силы и коэффициента передачи модуляции очковой оптики и объективов»
ТУ 26.70.22-001-47957633-2025 «Трубки диоптрийные U-OPTICS. Технические условия»
