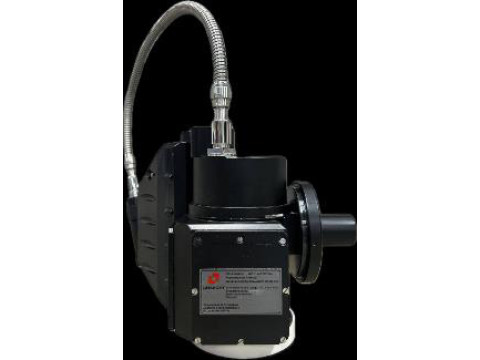

Камеры визуально-измерительного контроля КВИК
| Номер в ГРСИ РФ: | 98491-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Диаконт", г.С.-Петербург |
Камеры визуально-измерительного контроля КВИК (далее по тексту - камеры) предназначены для измерений геометрических размеров оптически открытых дефектов (длина и ширина) внутренней поверхности труб, проведения внутритрубного обследования и визуально-измерительного контроля.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98491-26 | ||||||
| Действует | по 13.05.2031 | ||||||
| Наименование | Камеры визуально-измерительного контроля | ||||||
| Модель | КВИК | ||||||
| Приказы |
№902 от
13.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7e8b3026-86b0-fdf5-9af0-8b8c82a352c8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Диаконт», РОССИЯ, 195274, г. Санкт-Петербург, ул. Учительская, д. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1860-203-2025 ГСИ. Камеры визуально-измерительного контроля КВИК. Методика поверки.
(с 13.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98491-26: Описание типа
2026-98491-26.pdf
|
Скачать | 273.6 КБ | |
|
98491-26: Методика поверки
РТ-МП-1860-203-2025
2026-mp98491-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Камеры визуально-измерительного контроля КВИК (далее по тексту - камеры) предназначены для измерений геометрических размеров оптически открытых дефектов (длина и ширина) внутренней поверхности труб, проведения внутритрубного обследования и визуально-измерительного контроля.
Описание
Принцип работы камер основан на телевизионном методе контроля.
Определение размеров оптически открытых дефектов в плоскости XY (ширина, длина) основано на анализе изображения дефектов контролируемого объекта, регистрируемого камерами.
Определение размеров оптически открытых дефектов по оси Z (глубина) основано на следующем принципе: лазерный зонд камер проецирует сетку параллельных линий под заданным углом к поверхности объекта контроля, падая на поверхность дефекта, проекции линий преломляются. Камера телевизионная фиксирует полученное изображение проекций линий и передает его для последующей обработки при помощи программного обеспечения.
Конструктивно камеры состоят из камеры телевизионной, лазерного зонда, механизма перемещения и программного обеспечения.
Внешний вид камер представлен на рисунке 1. Камеры могут изготавливаться в цвете, отличающемся от приведенного на рисунке 1.
Пломбирование камер не предусмотрено.
Заводской номер камер в цифровом формате методом гравировки наносится на шильдик, расположенный на передней части корпуса камер. Место нанесения заводского номера камер представлено на рисунке 2. Нанесение знака поверки на камеры не предусмотрено.
Место нанесения заводского номера

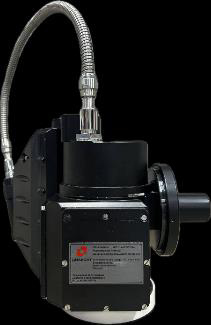

Рисунок 1 - Общий вид камер визуально-измерительного контроля КВИК
Место нанесения
заводского номера

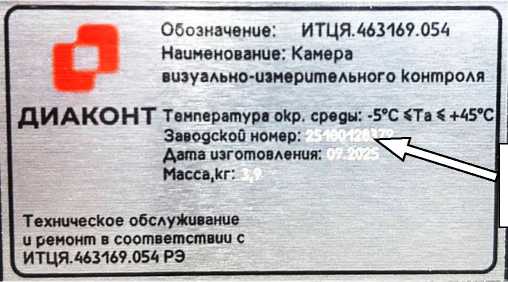

Рисунок 2 - Общий вид маркировочной таблички с указанием места нанесения заводского номера
Программное обеспечение
Камеры имеют в своем составе прикладное программное обеспечение (далее по тексту -ПО) RODIS, выполняющее функции сбора, обработки и хранения измерительной информации, а также функции визуализации, управления оборудованием КВИК; настройки и отображения телевизионного изображения в интерактивном режиме.
ПО RODIS разделено на метрологически значимую и незначимую части. За метрологически значимую часть отвечают мажорная и минорная версии ПО.
Защита метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RODIS |
|
Номер версии (идентификационный номер) ПО |
2.1.ХХХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - XXXX - патч-версия ПО, отвечающая за метрологически незначимую часть. «X» может принимать любые цифровые значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Минимальный линейный размер выявляемого оптически открытого дефекта, мм, не менее |
0,5 |
|
Диапазон измерений ширины/длины оптически открытых дефектов (линейных размеров в плоскости XY), мм: - при работе в трубопроводах с номинальным диаметром от 400 до 700 мм - при работе в трубопроводах с номинальным диаметром от 800 до 1400 мм |
от 2 до 50 от 2 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений ширины/длины оптически открытых дефектов (линейных размеров в плоскости XY), мм: - в диапазоне от 2,0 до 4,0 мм включ. - в диапазоне св. 4,0 до 6,0 мм включ. - в диапазоне св. 6,0 до 30,0 мм включ. - в диапазоне св. 30,0 до 100,0 мм |
±0,4 ±0,6 ±0,8 ±2,0 |
|
Диапазон измерений глубины оптически открытых дефектов (линейных размеров по оси Z), мм: - при ширине дефекта от 2 до 5 мм включ. - при ширине дефекта св. 5 мм |
от 2 до 5 от 2 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений глубины оптически открытых дефектов (линейных размеров по оси Z), мм |
±0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Рабочая дистанция, мм* |
от 200 (при 0% масштабировании) до 700 (при 100 % масштабировании) |
|
Кратность масштабирования, крат |
от 2,4 до 3,6 |
|
Разрешение видеокадра, Мп, не менее |
2 |
|
Угол поля зрения по вертикали: | |
|
- без масштабирования |
60°±12° |
|
- при максимальном масштабировании |
21°±5° |
|
Габаритные размеры, мм, не более*: | |
|
- длина |
240 |
|
- ширина |
360 |
|
- высота |
340 |
|
Масса, кг, не более |
4 |
|
Наименование параметра |
Значение параметра |
|
Условия эксплуатации: - рабочий диапазон температур окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -5 до +45 98 от 84 до 106,7 |
|
Параметры электрического питания: - потребляемая мощность, Вт, не более - напряжение питания, В |
10 от 45 до 48 |
|
* - В транспортировочном состоянии | |
Знак утверждения типа
Наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камеры визуально-измерительного контроля КВИК |
ИТЦЯ.463169.054 |
1 шт.* |
|
Механизм перемещения |
- |
1 шт. |
|
Кронштейн |
- |
1 шт. |
|
Кабель соединительный |
- |
1 компл. |
|
Компакт-диск с ПО RODIS |
- |
1 компл. |
|
Персональный компьютер |
- |
** |
|
Руководство по эксплуатации |
ИТЦЯ.463169.054 РЭ |
1 экз. |
|
Паспорт |
ИТЦЯ.463169.054 ПС |
1 экз. |
|
* Количество и состав определяется при заказе в соответствии с требованиями заказчика * * - Поставляется по требованию заказчика | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ИТЦЯ.463169.054 РЭ «Камера визуально-измерительного контроля КВИК. Руководство по эксплуатации».
Нормативные документы
ИТЦЯ.463169.054 ТУ «Камера визуально-измерительного контроля КВИК. Технические условия»
