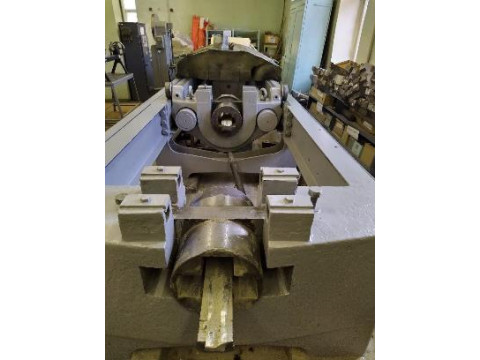

Машина испытательная Losenhausen
| Номер в ГРСИ РФ: | 98504-26 |
|---|---|
| Производитель / заявитель: | Losenhausenwerk Düsseldorfer Maschinenbau AG, ГЕРМАНИЯ |
Машина испытательная Losenhausen (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение или сжатие.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98504-26 | ||||||
| Наименование | Машина испытательная | ||||||
| Модель | Losenhausen | ||||||
| Приказы |
№917 от
14.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ec097adb-5d90-8765-213e-328cf5bfe159 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Losenhausenwerk Düsseldorfer Maschinenbau AG, ГЕРМАНИЯ, Дюссельдорф – Грефенберг
Поверка
| Методика поверки / информация о поверке |
МП 115-233-2025 ГСИ. Машина испытательная Losenhausen. Методика поверки
(с 14.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98504-26: Описание типа
2026-98504-26.pdf
|
Скачать | 118.3 КБ | |
|
98504-26: Методика поверки
МП 115-233-2025
2026-mp98504-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Машина испытательная Losenhausen (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение или сжатие.
Описание
Принцип действия машины заключается в деформировании образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем гидравлического силовозбудителя с рычажномаятниковым силоизмерительным механизмом с круговой шкалой.
Конструктивно машина состоит из станины, пульта управления, резервуара для заливки масла, гидравлического привода и силоизмерительного привода механизма.
На станине машины смонтирован неподвижный захват. Подвижный захват установлен на каретке, перемещающейся по направляющим станины. Захват состоит из корпуса и клиньев. Привод машины гидравлический, управление приводом осуществляется с пульта управления.
На пульте управления смонтирован гидравлический рычажно-маятниковый силоизмерительный механизм с круговой шкалой. На передней панели пульта управления имеются два рычага: один рычаг для изменения направления перемещения подвижного захвата и второй рычаг для регулирования подаваемого насосом масла и установления рабочей скорости нагружения. Изменения предела измерения проводится путём смены балансировочных гирь на маятнике силоизмерителя.
Между пультом управления и машиной расположен резервуар для заливки масла. Из резервуара масло четырёх плунжерным насосом подается в рабочий цилиндр машины. Под давлением масла рабочий поршень цилиндра перемещается, перемещая каретку с захватом. Гидравлическое давление, действующее в рабочем цилиндре машины по измерительному трубопроводу, подаётся в измерительный цилиндр и перемещает его поршень. Перемещение поршня вызывает подъём маятника и перемещение стрелки силоизмерительного механизма по круговой шкале.
К средствам измерений данного типа относится машина испытательная Losenhausen, зав. № 4391.
Заводской номер машины в цифровом формате указан типографским методом на циферблате круговой шкалы силоизмерительного механизма.
Пломбирование машины не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машины c обозначением места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид машины с обозначением места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для поддиапазона | |
|
3 |
2 | |
|
Диапазон измерений силы, кН |
от 60 до 300 |
от 150 до 750 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1,0 | |
|
Цена деления шкалы, кН |
1 1 |
2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальное расстояние между захватами, мм, не менее |
1400 |
|
Максимальный рабочий ход активного захвата, мм, не менее |
1300 |
|
Диапазон задания скорости перемещения активного захвата (без нагрузки), мм/мин |
от 20 до 100 |
|
Параметры электрического питания: - номинальное напряжение питания, В - номинальная частота, Гц |
380 50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +30 80 |
|
Габаритные размеры машины, мм, не более: - длина - ширина - высота |
10500 1550 1000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная |
Losenhausen |
1 шт. |
|
Паспорт |
ПС-20-40-009-95 |
1 экз. |
|
Инструкция по эксплуатации |
ИЭ (ПИ) 20-026-049-2025 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Порядок проведения испытания» паспорта ПС-20-40-009-95 «ИСПЫТАТЕЛЬНАЯ МАШИНА ЛОЗЕНГАУЗЕН, 1500 кН Германия, заводской № 4391 1938 г.».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
