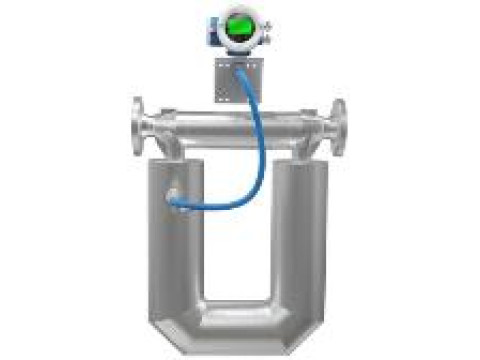

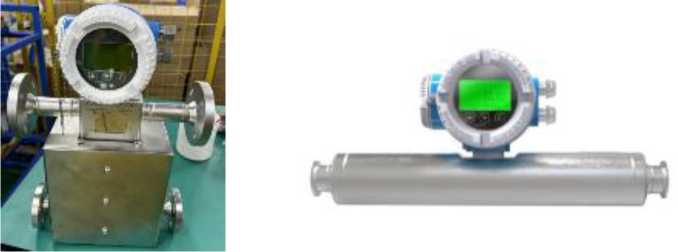

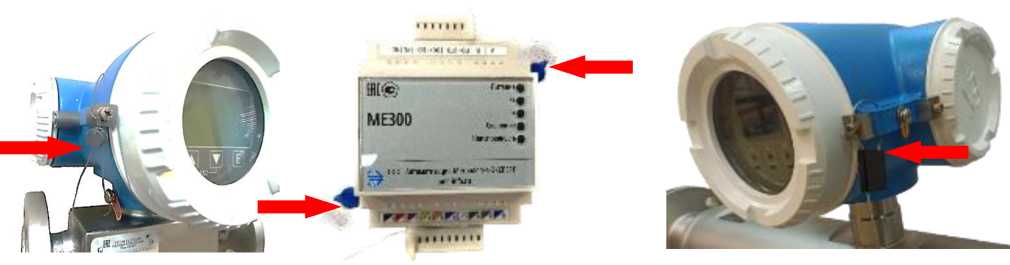

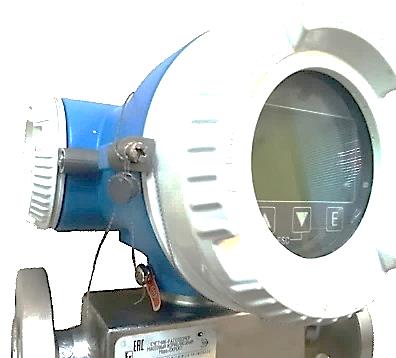

Счетчики-расходомеры массовые Mass-EXPERT

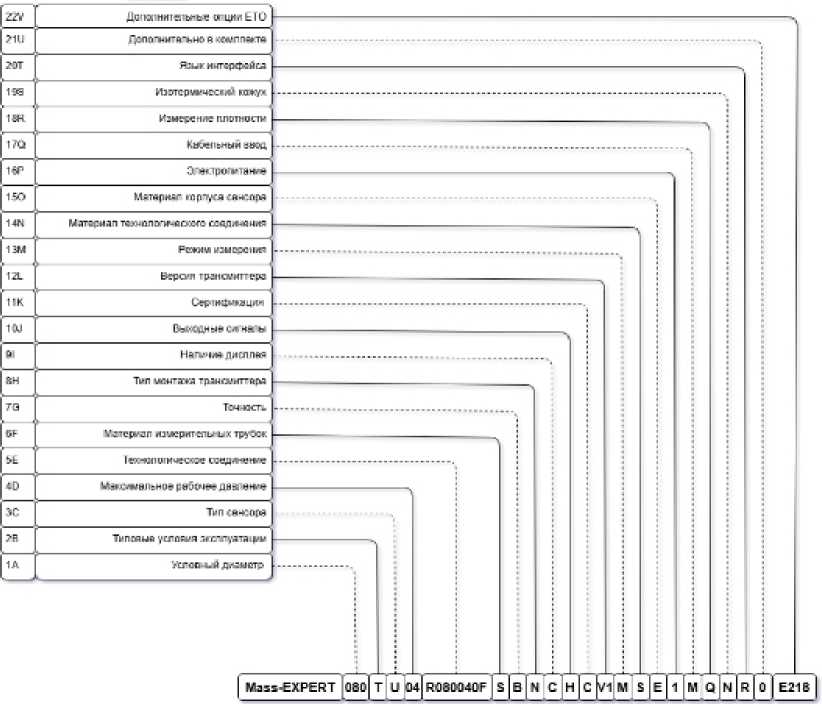

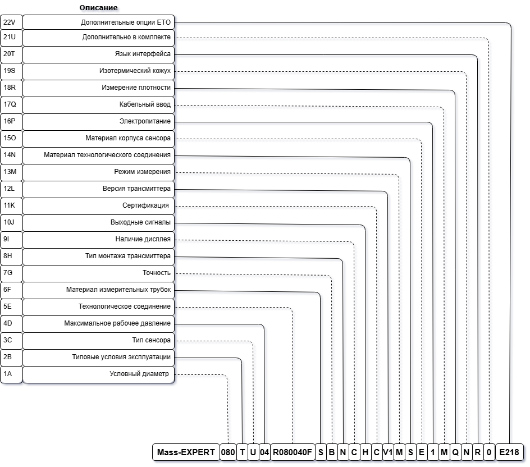

Блок опции

Название

Значение / краткое описание

1A

Условный диаметр

001/Ду1, 002/Ду2, 003/Ду3, 004/Ду4, 008/Ду8, 015/Ду15, 020/Ду20, 025/Ду25, 040/Ду40, 050/Ду50, 080/Ду80, 100/Ду100, 150/Ду150, 200/Ду200, 250/Ду250

2B

Типовые условия эксплуатации

T/Стандартное исполнение, P/Повышенное давление, L/Криогенное исполнение, D/Сверхнизкие температуры, G/Высокая температура, C/Сверхвысокая температура, X/Особые условия эксплуатации

3C

Тип сенсора

U/U-образный тип измерительных трубок, K/Широкий U-образный тип измерительных трубок, W/Микроизгиб измерительных трубок, L/Прямотрубный, D/Треугольный А-тип, X/Специальное исполнение

4D

Максимальное рабочее давление

В МПа: 02/1.6, 04/4, 06/6.3, 10/10, 16/16, 20/20, 25/25, 30/30, 35/35, 40/40, 45/45, 70/70, 90/90, XX/Специальное исполнение

5E

Технологическое соединение

RXXXYYYZ/ГОСТ 33259-2015; / ENXXXYYYZ/EN 1092-1;/

ASXXYYYYZZZ/ASME B16.5; (где : XXX = DN, YYY = PN, Z = тип уплотнительной поверхности); FT-FW/HG/T 20592-2009 WN RF PN40-160; FA-FE/HG/T 20615-2009 WN RF Class150-1500; GT-GY/GB/T 9115-2010 RF PN16-160; AS-AX/ASME B16.5-2020 Class150-2500;

GA-GG/GOST 12821-80 1.6-20 МПа; GJ-GN/GOST 33259-2015 1.6-16

МПа; ES-EX/EN 1092-1:2007 Type11 1.6-16 МПа; JS-JV/JIS B2220:2004 RF 10K-63K; DS-DT/DIN 11851-SI/US; DU/DIN 11864-1 Form A резьбовое;

DV/DIN 11864-2 Form A; HS-HD/Tri-clamp DN32676:2022-10; GS/Резьба G; G4,G2,G1/Резьба G1/4", G1/2", G1"; US/UNF резьба; US,UA,UB/UNF 9/16-18UNF, 1 3/8-12UNF; RQRD/Резьба RC, Rc 3/4"; SS/SMS 1145; MS; RS/O-Ring; ZS-ZV/ZG1/8-1-F; NR-NU/NPT-F 1/4"-1"; BS/1/2" фланец; VS-VC/VCO; VR-VW/VCR; KT; C8; C9

6F

Материал измерительных трубок

S/316L, G/316L с высоким содержанием никеля, L/904L, T/Титан, С/Сталь С4, H/Хастеллой, D/Дуплексная сталь, A/Тантал, X/Прочие материалы

7G

Точность

S/0,1 %, A/0,15 %, B/0,2 %, С/0,5 %, D/1,0 %, X/Прочие требования

8H

Тип монтажа трансмиттера

N/Интегрированное исполнение, S/Раздельное исполнение, J/Компактное интегрированное исполнение, D/Монтаж на DIN-рейку, X/Прочие требования

9I

Наличие дисплея

С/С дисплеем, M/Без дисплея, X/Прочие требования

10J

Выходные сигналы

Выходные сигналы и интерфейсы: 4-20 мА активный (в т.ч. с HART), импульсный выход, частотный выход, второй токовый выход (активный или пассивный), цифровые интерфейсы RS-485 и/или CAN, PROFIBUS PA. Наличие и комбинация сигналов зависят от исполнения прибора^

11K

Сертификация

N/Нет, A/Сертификат 3-A, S/Лицензия на производство спецоборудования TS, J/Сертификат классификационного общества CCS, X/Прочие требования

12L

Версия трансмиттера

V1/ME100, V2/ME200, V3/ME300, XX/Специальное исполнение

13M

Режим измерения

М/Масса, D/Плотность, A/Масса и плотность, X/Прочие требования

14N

Материал технологического соединения

E/304, S/316L, G/316L с высоким содержанием никеля, L/904L, Т/Титан, С/Сталь С4, H/Хастеллой, D/Дуплексная сталь, A/Тантал, X/Прочие материалы

15O

Материал корпуса сенсора

E/304, S/316L, X/Прочие материалы

16P

Электропитание

1/24 В постоянного тока, 2/220 В переменного или 24 В постоянного, X/Прочие требования

17Q

Кабельный ввод

N/1/2" NPT, М/М20М.5, X/Специальное исполнение

18R

Измерение плотности

1/3, 2/1, 3/0,5, 4/0,2, 5/0,15, Q/Нет требований

19S

Изотермический кожух

N/Нет, Y/Да

20T

Язык интерфейса

E/Английский, С/Китайский, R/Русский, X/Прочие

21U

Дополнительно в комплекте

0/Нет, 1/Ответные фланцы из углеродистой стали, крепеж, прокладки, 2/Ответные фланцы из нержавеющей стали, крепеж, прокладки, X/Прочие

22V

Дополнительные опции ETO - на заказ

Используется для получения требуемых решений. Решений, адаптированных к уникальным требованиям с помощью проектных работ и инженерных мероприятий.

23X

Условия гарантии

-/Стандартная, EW/Расширеная, SW/Специальная

Примечания:

1 В конкретной модификации могут присутствовать не все перечисленные сигналы; возможны дополнительные опции, не указанные в настоящем перечне.

2 Допускается выпуск новых модификаций, в том числе по индивидуальным требованиям (включая опции категории «ETO»), при условии, что:

— принцип измерения и метрологическая схема остаются неизменными;

— метрологические характеристики (включая класс точности, диапазон измерений, рабочие условия) соответствуют заявленным в настоящем описании;

— программное обеспечение, влияющее на результат измерений, не изменяется или изменяется без ухудшения метрологических свойств и без выхода за рамки уже зарегистрированной функциональности.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

Ca_Ver 3

Наименование характеристики

Значение

Диапазон измерений массового расхода жидкости, Qмж, кг/ч1)

от 1 до 1 740 000

Максимальное значение объемного расхода жидкости, Qvж max, м3/ч1)

Qмж max/рж ”)

Максимальное значение массового расхода газа, Qмг max, кг/ч

Мдоп • рг-с •Af 3600 3)

Максимальное значение объемного расхода газа1), приведенного к стандартным условиям, Qvг ст max, м3/ч

Qmi max/рг ст^)

Переходный расход, Q^, кг/ч

100^Zs/6o5)

Пределы допускаемой относительной погрешности измерений массы (массового расхода) жидкости, 6м ж, %1)6):

- при расходе от Qпер до Qm ж max

- при расходе менее Qпер

±0,17); ±0,158); ±0,2; ±0,25; ±0,3; ±0,5; ±1,0 ±100-Z/Qmm

Диапазон измерений плотности измеряемой среды, кг/м3

от 650 до 2000

Диапазон измерений температуры измеряемой среды, °С 9)

от -196 до +350

Пределы допускаемой относительной погрешности измерений массы (массового расхода) газа, 6м г, %1):

- при расходе от Qпер до Qm г max

- при расходе менее Qпер

±0,5; ±0,7; ±1,0 10)

±((0,5; 0,7; 1,0) + (Zs/Qmi) • 100)

Пределы допускаемой относительной погрешности измерений объема (объемного расхода) жидкости, 6 v ж, %

±j5M ж + (100 • Др/Рж)2

Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа приведенного к стандартным условиям, 6vг ст, %12)

±0,75

Пределы допускаемой абсолютной погрешности измерений плотности жидкости1), Ар, кг/м3

±1,0; ±2,0; ±3,0; ±10

Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, °С

±(0,30 + 0,005 • |t|)

Пределы допускаемой абсолютной погрешности измерений массовой доли первого компонента двухкомпонентной жидкой среды, %

±[|5« -| ■.■.:..■ 100/1

Пределы допускаемой абсолютной погрешности измерений объёмной доли первого компонента двухкомпонентной жидкой среды, %

±[Ь5М ж1 + |р^2|-100%]")

Пределы допускаемой приведенной к диапазону преобразования токового сигнала погрешности преобразования измеренной величины в токовый выходной сигнал, %

±0,02

1) В зависимости от типоразмера и исполнения расходомера. Фактические значения указываются в эксплуатационной документации.

2) рж - плотность жидкости в рабочих условиях, кг/м3.

3) Мдоп- допустимое значение числа Маха. Для максимального рекомендуемого расхода: Мдоп=0.3

для номинального расхода: Мдоп=0.2

рг - плотность газа при рабочих условиях, кг/м3

с - скорость звука в газе при рабочих условиях, м/с

А^ - общая площадь сечения измерительных трубок расходомера, м2 Фактические значения указываются в эксплуатационной документации.

3600 - коэффициент перевода секунд в часы, чтобы получить расход в кг/ч Примечание:

Максимальный расход газа не может превышать максимальный расход жидкости. Применяется меньшее значение из двух возможных.

4) рг ст - плотность газа при стандартных условиях.

5) Zs - стабильность нуля, кг/ч. В зависимости от типоразмера. Фактические значения указываются в эксплуатационной документации,

6о - значение пределов допускаемой относительной погрешности измерений массы (массового расхода) жидкости (газа), %.

6) В зависимости от исполнения. Фактические значения указываются в эксплуатационной документации. При поверке расходомеров с 6м ж ±0,1 % и ±0,15 % в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт -прувера или поверочной установки на базе эталонных расходомеров массовых в диапазоне расходов от Qпер до Qm ж max пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % и ±0,25 % соответственно.

7) Для сенсоров типов (блок опции 4D) U, K, D;

8) Для сенсоров типов (блок опции 4D) U, K, D, W;

9) В зависимости от исполнения;

10) Для сенсоров типов (блок опции 4 D) U, K, D;

11) Значение погрешности указано без учета погрешностей вводимых значений плотностей составляющих двухкомпонентной среды;

12) при известном составе газа;

Др - абсолютная погрешность измерения плотности смеси.

р - измеренная плотность смеси.

р2 — плотность второго компонента.

Разница между плотностью смеси и плотностью второго компонента не должна быть меньше значения абсолютной погрешности измерений плотности смеси расходомера |Др|<|р - р2|. Данная функция доступна только для двухкомпонентных жидких сред.

Наименование характеристики

Значение характеристики

Номинальный диаметр условного прохода, DN

от 1 до 250

Параметры рабочей среды:

- температура, °С

- давление, МПа, не более

от -196 до +3501) 961)

Выходные сигналы2)

- частотно-импульсный масштабируемый, Гц

- аналоговый токовый, мА

- цифровой

- дискретный

от 0 до 10000 от 4 до 20 HART, RS-485 (Modbus RTU), Profibus PA, CAN с открытым коллектором, гальванически изолированный

Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц

от 19,2 до 28,8 от 22 до 250 от 49 до 61

Потребляемая мощность, Вт (В •А), не более

20

Условия эксплуатации:

- температура окружающей среды, °С:

для трансмиттера для сенсора

- атмосферное давление, кПа

- относительная влажность воздуха без конденсации влаги, при температуре 25 °С, %, не более

от -60 до +70 от -60 до +350 от 84 до 107

95

1) В зависимости от исполнения;

2) В зависимости от модели трансмиттера;

Средний срок службы, лет

20

Средняя наработка на отказ, ч

100000

Наименование

Обозначение

Количество

Счетчик-расходомер массовый

Mass-EXPERT

1 шт.

Паспорт

1 экз.1)

Руководство по эксплуатации и монтажу

1 экз.1)2)

1) Допускается комплектовать на бумажном или электронном носителе

2) Допускается поставка в количестве 1 экземпляра на партию
