Анализаторы паров этанола в выдыхаемом воздухе Тигон М-700
| Номер в ГРСИ РФ: | 98520-26 |
|---|---|
| Производитель / заявитель: | ООО "АРИДЕС", Республика Армения |
Анализаторы паров этанола в выдыхаемом воздухе Тигон М-700 (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98520-26 | ||||||||||||
| Действует | по 13.05.2031 | ||||||||||||
| Наименование | Анализаторы паров этанола в выдыхаемом воздухе | ||||||||||||
| Модель | Тигон М-700 | ||||||||||||
| Приказы |
№902 от
13.05.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 315c567b-6d2c-166b-6497-cb3b8fd0e46f | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «АРИДЕС», АРМЕНИЯ, ул. Раффи, 111, Малатия-Себастия, 0064 Ереван
Поверка
| Методика поверки / информация о поверке |
ИМТ-МП-0071-2026 ГСИ. Анализаторы паров этанола в выдыхаемом воздухе Тигон М-700. Методика поверки.
(с 13.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98520-26: Описание типа
2026-98520-26.pdf
|
Скачать | 135.8 КБ | |
|
98520-26: Методика поверки
ИМТ-МП-0071-2026
2026-mp98520-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Анализаторы паров этанола в выдыхаемом воздухе Тигон М-700 (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Описание
Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, все этапы подготовки и проведения тестирования сопровождаются звуковой сигнализацией и текстовыми сообщениями.
Конструктивно анализаторы выполнены в виде моноблока. На боковой стороне расположено гнездо для мундштука. На лицевой панели анализаторов расположены: дисплей, кнопка меню и кнопка включения/выключения. В задней части анализаторов расположены выходное отверстие для пробы воздуха, крышка отсека для элементов питания и маркировочные наклейки.
В анализаторах используется электрохимический датчик для измерений массовой концентрации паров этанола в анализируемом воздухе.
Кнопка включения/выключения анализаторов расположена справа на лицевой панели. При включении анализаторов подается напряжение на схему анализаторов, при этом начинается процедура авто-тестирования.
На дисплее отображаются результаты измерений, сообщения о режимах работы анализаторов, о состоянии заряда элементов питания и вспомогательная информация.
Наименование и обозначение типа анализаторов, серийный номер, дата изготовления, наименование изготовителя и страны производства наносится методом печати на маркировочные этикетки, прикрепленные на заднюю панель корпуса. Серийный номер, идентифицирующий каждый экземпляр анализаторов, указан в виде AB, где А - буква, В - числовое значение.
Общий вид анализаторов и маркировочных этикеток с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1 и 2. Нанесение знака поверки на анализаторы не предусмотрено.
Доступ в режим регулировки анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

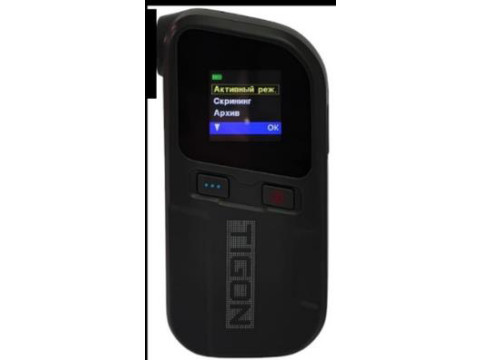

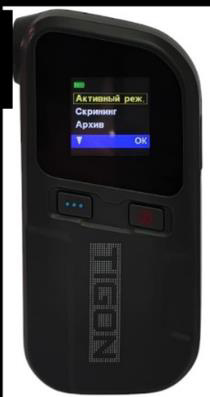

Рисунок 1 - Общий вид анализаторов

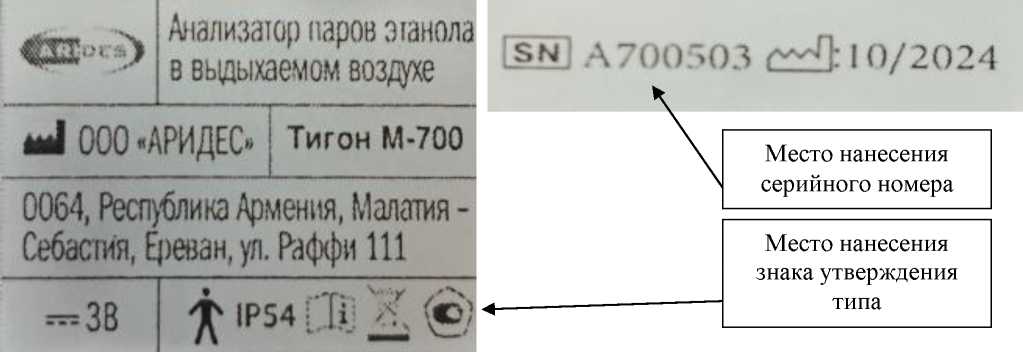

Рисунок 2 - Маркировочные этикетки анализаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображение результатов измерений на дисплее.
ПО является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1.
аблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
М-700 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.1 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации паров этанола, мг/л |
от 0,000 до 0,950 |
|
Пределы допускаемой погрешности: - абсолютной (в поддиапазоне измерений от 0,000 до 0,500 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,500 до 0,950 мг/л), % |
±0,050 ±10 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации паров этанола, мг/л |
от 0,000 до 1,500 |
|
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,001 |
|
Дополнительная погрешность от влияния неизмеряемых компонентов |
отсутствует |
|
Параметры анализируемой газовой смеси при подаче пробы на вход анализатора (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин - объем пробы анализируемой газовой смеси, л |
6,0 1,2 |
|
Габаритные размеры анализатора (длинахширинахвысота), мм |
118±5*59±5х29±5 |
|
Масса анализатора, кг |
0,15±0,01 |
|
Напряжение питания, В |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа |
от +15 до +45 от 15 до 95 от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы электрохимического датчика, установленного в анализаторе, лет |
2 |
|
Средний срок службы анализатора, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, а также на маркировочную этикетку методом печати.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор паров этанола в выдыхаемом воздухе |
Тигон М-700 |
1 шт. |
|
Элемент питания типа АА |
_ |
2 шт. |
|
Кабель для подключения к ПК (при необходимости) |
_ |
1 шт. |
|
Мундштук одноразовый |
ARIDES D4 |
не более 1000 шт. |
|
Мундштук одноразовый с обратным клапаном |
ARIDES D6 |
не более 1000 шт. |
|
Мундштук-воронка (при необходимости) |
_ |
не более 100 шт. |
|
Чехол (при необходимости) |
_ |
1 шт. |
|
Кейс для транспортировки и хранения большой (при необходимости) |
_ |
1 шт. |
|
Кейс для транспортировки и хранения малый (при необходимости) |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.11, 12.2)
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»
Стандарт предприятия «Анализаторы паров этанола в выдыхаемом воздухе Тигон
М-700»
